AC-3

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

• Модель с кондиционером с ручным управлением

Вентилятор

Тип вентилятора

Центробежный вентилятор

Наружный диаметр

× ширина

150

× 75 мм (5,91 × 2,95 дюйма)

Потребляемая мощность

Не более 230 Вт при 12,5 В

Вентилятор конденсатора
(Вспомогательный венти-
лятор)

Тип электродвигателя

Электромагнитный

Потребляемая мощность

Без турбонаддува: 70 Вт при 12 В

С турбонаддувом: 120 Вт при 12 В

Наружный диаметр вентилятора

320 мм (12,6 дюйма)

Вентилятор радиатора (ос-
новной вентилятор)

Тип электродвигателя

Электромагнитный

Потребляемая мощность

Без турбонаддува: 70 Вт при 12 В

С турбонаддувом: 120 Вт при 12 В

Наружный диаметр вентилятора

320 мм (12,6 дюйма)

Частота вращения на холостом ходу (кондиционер включен)

800

±100 об/мин

Датчик на
три поло-
жения
(Датчик
давления)

Рабочее дав-
ление датчи-
ка низкого
давления

ON

→ OFF

177

±25 кПа

(1,80

±0,25 кг/см

2

, 25,60

±3,56 фунта/кв. дюйм)

OFF

→ ON

206

±30 кПа

(2,10

±0,31 кг/см

2

, 29,86

±4,41 фунта/кв. дюйм)

Рабочее дав-
ление датчи-
ка высокого
давления

ON

→ OFF

2940

±200 кПа

(29,98

±2,03 кг/см

2

, 426,32

±28,87 фунта/кв. дюйм)

Разница

590

±200 кПа

(6,02

±2,03 кг/см

2

, 85,6

±28,87 фунта/кв. дюйм)

Рабочее дав-
ление датчи-
ка среднего
давления

ON

→ OFF

1370

±120 кПа

(13,97

±1,22 кг/см

2

, 198,65

±17,35 фунта/кв. дюйм)

OFF

→ ON

1770

±100 кПа

(18,05

±1,02 кг/см

2

, 256,81

±14,50 фунта/кв. дюйм)

Рабочая температура уси-
лителя с термоуправлени-
ем
(Воздух на выходе из испа-
рителя)

(1) ON (ВКЛ.)
(2) OFF (ВЫКЛ.)
(3) 3,0

±0,3°C (37±0,4°F)

(4) 1,5

±0,5°C (35±0,9°F)

Пункт

Технические характеристики

Тип кондиционера

С промежуточным подогревом воздушной смеси

Охлаждающая мощность

5,0 кОм (4300 ккал/ч, 17064 Б.Т.Е./ч)

Хладагент

HFC-134a (CH

2

FCF

3

)

[600

±50 г (1,32±0,11 фунта)]

Компрессор

Тип

Пластинчато-роторный, с фиксированной произ-

водительностью (DKV-10R)

Выпуск

105 см

3

 (6,41 куб. дюйма) на вращение

Максимально допустимая частота обо-
ротов

7700 об/мин.

Пункт

Технические характеристики

AC-00601

(1)

(2)

(3)

(4)

AC-4

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

Электромагнитная муфта

Тип

Сухая, однодискового типа

Потребляемая мощность

38 Вт (12 В постоянного тока, 25°C)

Тип ремня

Клиновой ремень 4 PK

Диаметр шкива (эффективный диаметр)

100 мм (3,94 дюйма)

Передаточное число шкива

1,33

Конденсатор

Тип

Гофрированное ребро (дополнительного охлаж-

дения)

Площадь лицевой стороны сердцевины

0,234 м

2

 (2,52 кв. фута)

Толщина сердцевины

16 мм (0,63 дюйма)

Площадь излучения

5,6 м

2

 (6,26 кв. фута)

Приемник влагоотделителя

Эффективная внутренняя площадь

220 см

3

 (13,42 куб. дюйма)

Расширительный клапан

Тип

Расчет среднего числа внешнего давления

Испаритель

Тип

Одноемкостный

Габаритные размеры (Ш

× В × Г)

176,5

× 266 × 60 мм (6,95 × 10,47 × 2,36 дюйма)

Вентилятор

Тип вентилятора

Центробежный вентилятор

Наружный диаметр

× ширина

150

× 75 мм (5,91 × 2,95 дюйма)

Потребляемая мощность

Не более 260 Вт при 12,5 В

Вентилятор конденсатора
(Вспомогательный вентиля-
тор)

Тип электродвигателя

Электромагнитный

Потребляемая мощность

Без турбонаддува: 70 Вт при 12 В

С турбонаддувом: 120 Вт при 12 В

Наружный диаметр вентилятора

320 мм (12,6 дюйма)

Вентилятор радиатора (основ-
ной вентилятор)

Тип электродвигателя

Электромагнитный

Потребляемая мощность

Без турбонаддува: 70 Вт при 12 В

С турбонаддувом: 120 Вт при 12 В

Наружный диаметр вентилятора

320 мм (12,6 дюйма)

Частота вращения на холостом
ходу (кондиционер включен)

Модель MPFI

800

±100 об/мин

Датчик на
три положе-
ния
(Датчик дав-
ления)

Рабочее давле-
ние датчика низ-
кого давления

ON

→ OFF

177

±25 кПа

(1,80

±0,25 кг/см

2

, 25,60

±3,56 фунта/кв. дюйм)

OFF

→ ON

206

±30 кПа

(2,10

±0,31 кг/см

2

, 29,86

±4,41 фунта/кв. дюйм)

Рабочее давле-
ние датчика вы-
сокого давления

ON

→ OFF

2940

±200 кПа

(29,98

±2,03 кг/см

2

, 426,32

±28,87 фунта/кв. дюйм)

Разница

590

±200 кПа

(6,02

±2,03 кг/см

2

, 85,6

±28,87 фунта/кв. дюйм)

Рабочее давле-
ние датчика
среднего давле-
ния

ON

→ OFF

1370

±120 кПа

(13,97

±1,22 кг/см

2

, 198,65

±17,35 фунта/кв. дюйм)

OFF

→ ON

1770

±100 кПа

(18,05

±1,02 кг/см

2

, 256,81

±14,50 фунта/кв. дюйм)

Рабочая температура усилите-
ля с термоуправлением
(Воздух на выходе из испари-
теля)

(1) ON (ВКЛ.)
(2) OFF (ВЫКЛ.)
(3) 3,0

±0,3°C (37±0,4°F)

(4) 1,5

±0,5°C (35±0,9°F)

Пункт

Технические характеристики

AC-00601

(1)

(2)

(3)

(4)

AC-5

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

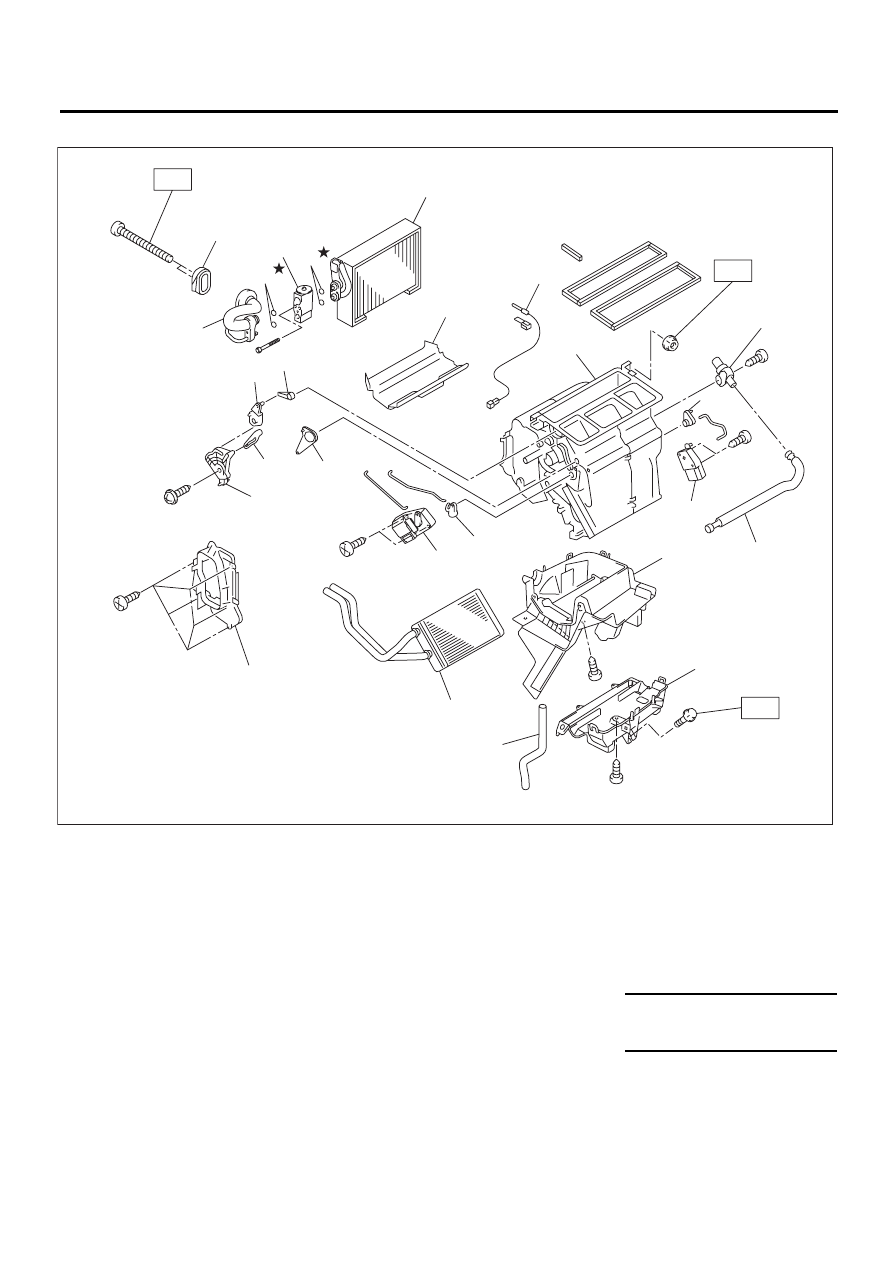

B: УЗЕЛ

1. БЛОК ОТОПИТЕЛЯ И ОХЛАЖДЕНИЯ

• Модель с автоматическим кондиционером

(1) Крышка испарителя

(10)

Сердцевина отопителя

(19)

Уплотнительное кольцо

(2) Привод заслонки режимов обдува

(11)

Сливной шланг

(20)

Расширительный клапан

(3) Основной рычаг выбора режима

обдува

(12)

Привод заслонки воздушной сме-
си

(21)

Испаритель

(4) Рычаг вентиляционной заслонки

(13)

Рычаг заслонки воздушной смеси

(22)

Кожух испарителя

(5) Рычаг заслонки обдува ног

(14)

Рычаг заслонки обдува ног (B)

(23)

Датчик испарителя

(6) Тяга привода заслонки режимов

обдува

(15)

Верхний кожух





(7) Рычаг заслонки обогревателя

ветрового стекла

(16)

Аспиратор

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(8) Воздуховод обдува ног

(17)

Прокладка

T: 7,5 (0,76, 5,5)

(9) Нижний кожух

(18)

Трубка блока охлаждения





AC-00358

(1)

(9)

(8)

(10)

(18)

(12)

(13)

(3)

(4)

(5)

(2)

(6)

(7)

(17)

(21)

(19)

(20)

(19)

(22)

(23)

(14)

(15)

T

T

T

(16)

(11)

AC-6

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

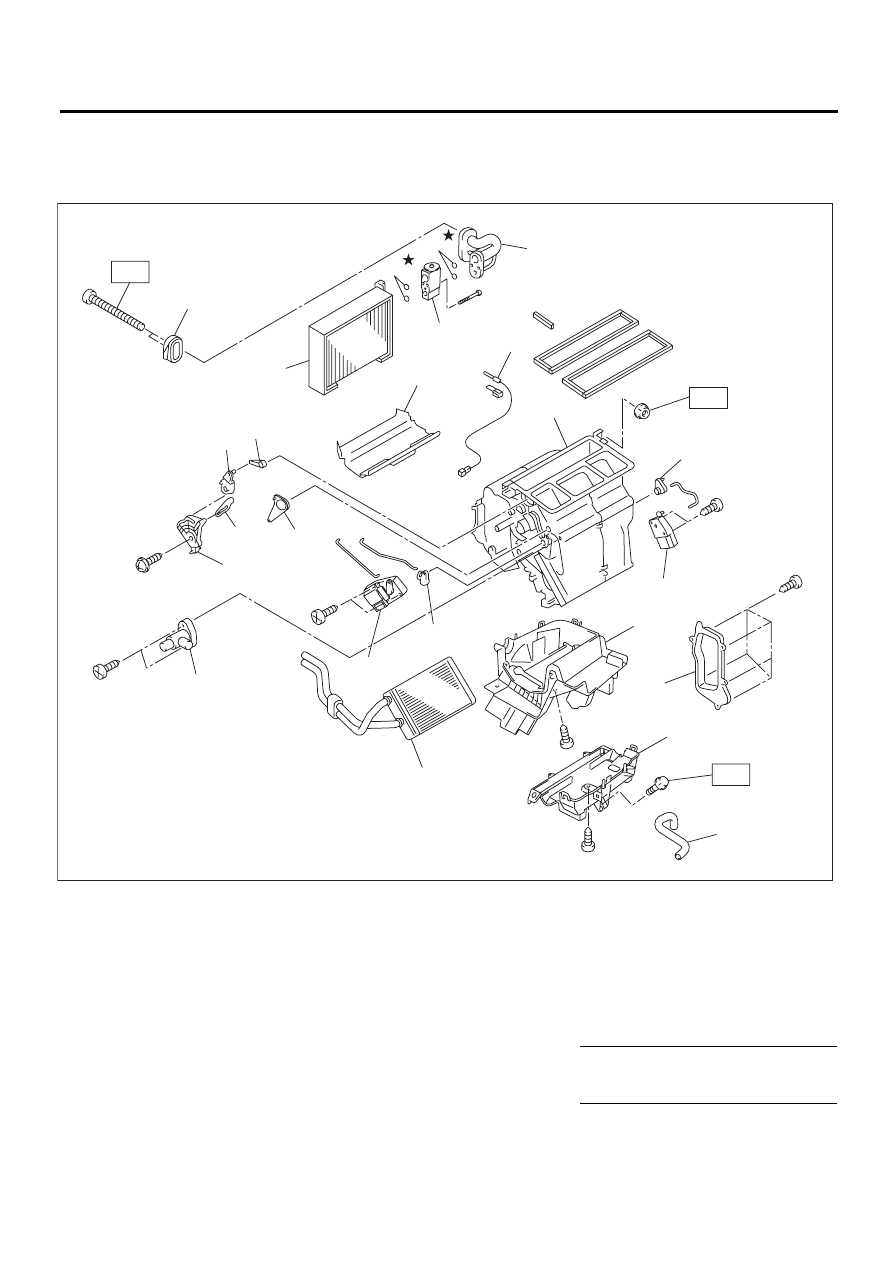

• Модель RHD с автоматическим кондиционером

(1) Крышка испарителя

(10) Сердцевина отопителя

(19) Трубка блока охлаждения

(2) Привод заслонки режимов обдува

(11) Сливной шланг

(20) Уплотнительное кольцо

(3) Основной рычаг выбора режима обдува (12) Привод заслонки воздушной смеси

(21) Расширительный клапан

(4) Рычаг вентиляционной заслонки

(13) Рычаг заслонки воздушной смеси

(22) Испаритель

(5) Рычаг заслонки обдува ног (A)

(14) Рычаг заслонки обдува ног (B)

(23) Кожух испарителя

(6) Тяга привода заслонки режимов обдува (15) Верхний кожух

(24) Датчик испарителя

(7) Рычаг заслонки обогревателя ветрово-

го стекла

(16) Шланг аспиратора





(8)
(9)

Воздуховод обдува ног
Нижний кожух

(17)
(18)

Аспиратор
Прокладка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

T: 7,5 (0,76, 5,5)

AC-00001

(1)

(9)

(8)

(10)

(11)

(16)

(19)

(12)

(13)

(3)

(4)

(5)

(2)

(6)

(7)

(18)

(22)

(20)

(21)

(20)

(23)

(24)

(14)

(15)

(17)

T

T

T
