VDC(diag)-41

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

• Модель с правосторонним управлением

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ ПРЕДУПРЕЖДАЮЩИХ ЛАМП.
Переведите замок зажигания в положение ON (двига-
тель выключен).

Включаются ли другие пре-
дупреждающие лампы?

Переходите к
шагу 2.

Отремонтируй-
те комбинацию
приборов. <См.
IDI-10, Комбина-
ция приборов.>

VDC00536

E

E

B310

B318

i3

B38

b9

b:

i10

c:

i11

3

5

61

73

53

54

40

55

1

2

8

26

1

3

27

c6

c3

c7

72

6

b20

i2

B37

i3

B318

1

2

3 4 5 6

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

56 57

59 60

62 63

65

82 83

80

27

28

25

26

23

24

21

22

19

20

17

18

15

16

13

14

11

12

9

10

7

8

5

6

3

4

1

2

54

55

52

53

50

51

81

48

49

46

47

44

45

78

79

76

77

75

42

43

40

41

74

72

73

70

71

39

37

38

35

36

69

67

68

66

33

34

61

64

31

32

29

30

58

B310

i11

1 2 3 4 5 6 7 8 9 10

c:

i10

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

b:

E

16

SBF-1 100A

SBF-4

No.18 15A

No.14 10A

i3

B38

i2

1 2 3 4 5

6 7 8 9 10

11 12

19 20 21

13 14 15 16 17 18

22

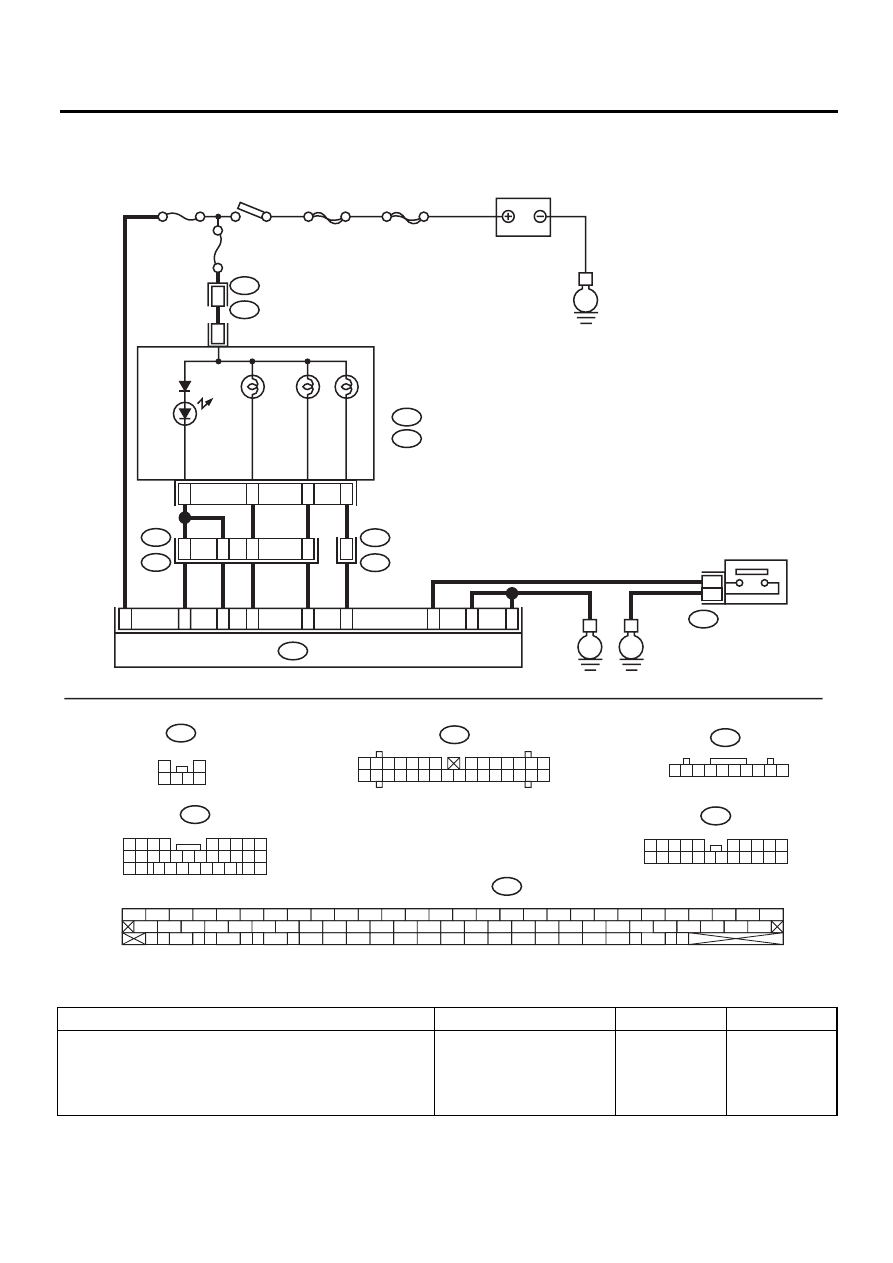

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА

СИСТЕМЫ VDC / КОНТРОЛЬНАЯ

ЛАМПА ОТКЛЮЧЕНИЯ СИСТЕМЫ

VDC

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СИСТЕМЫ ABS

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СТОЯНОЧНОГО ТОР-

МОЗА / НИЗКОГО УРОВНЯ ТОР-

МОЗНОЙ ЖИДКОСТИ

КОНТРОЛЬНАЯ

ЛАМПА РАБОТЫ

СИСТЕМЫ VDC

КОМБИНАЦИЯ
ПРИБОРОВ

VDCCM

ПЕРЕКЛЮЧАТЕЛЬ
ОТКЛЮЧЕНИЯ
СИСТЕМЫ VDC

VDC(diag)-42

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

2

ПРОВЕРКА ЛАМП
1) Переведите замок зажигания в положение OFF.
2) Снимите комбинацию приборов.
3) Проверьте предупреждающую лампу системы
ABS, контрольную лампу системы VDC или предуп-
реждающую лампу тормозной системы.

Лампы в порядке?

Переходите к
шагу 3.

Замените неис-
правные лам-
пы. <См. IDI-11,
РАЗБОРКА,
Комбинация
приборов.>

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ СИСТЕМЫ ОСВЕ-
ЩЕНИЯ НА ПРЕДМЕТ КОРОТКОГО ЗАМЫКАНИЯ НА
АККУМУЛЯТОР.
1) Отсоедините разъем VDCCM от VDCCM.
2) Вставьте лист бумаги (толщиной 1,5 мм (0,059 дюйма)
в переключатель разъема VDCCM.
3) Переведите замок зажигания в положение ON.
4) Измерьте напряжение между разъемом VDC и мас-
сой кузова.

Разъемы и клеммы

Предупреждающая лампа системы ABS

(B310) № 53 (+) — Масса кузова (–):

Предупреждающая лампа системы VDC

МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ
(B310) № 61 (+) — Масса кузова (–):
МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ
(B310) № 61 (+) — Масса кузова (–):
(B310) № 73 (+) — Масса кузова (–):

Предупреждающая лампа тормозной системы

(B310) № 54 (+) — Масса кузова (–):

Контрольная лампа системы VDC

(B310) № 72 (+) — Масса кузова (–):

Напряжение менее 3 В?

Переходите к
шагу 4.

Устраните неис-
правность жгута
проводов систе-
мы освещения.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите замок зажигания в положение OFF.
2) Установите предупреждающую лампу системы
ABS на комбинацию приборов.
3) Установите комбинацию приборов.
4) Вставьте лист бумаги (толщиной 1,5 мм (0,059 дюйма)
в переключатель разъема VDCCM.
5) Переведите замок зажигания в положение ON.
6) Измерьте напряжение между разъемом VDCCM и
массой кузова.

Разъемы и клеммы

Предупреждающая лампа системы ABS

(B310) № 53 (+) — Масса кузова (–):

Предупреждающая лампа системы VDC

МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ
(B310) № 61 (+) — Масса кузова (–):
МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ
(B310) № 61 (+) — Масса кузова (–):
(B310) № 73 (+) — Масса кузова (–):

Предупреждающая лампа тормозной системы

(B310) № 54 (+) — Масса кузова (–):

Контрольная лампа системы VDC

(B310) № 72 (+) — Масса кузова (–):

Напряжение составляет
10 — 15 В?

Переходите к
шагу 5.

Устраните неис-
правность в
жгуте проводов.

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМЕ.
Переведите замок зажигания в положение OFF.

Выявлен ли плохой кон-
такт в разъемах между
комбинацией приборов и
VDCCM?

Устраните неис-
правность в
разъеме.

Переходите к
шагу 6.

Шаг

Проверка

Да

Нет

VDC(diag)-43

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

6

ПРОВЕРКА ПРЕДУПРЕЖДАЮЩИХ И КОНТРОЛЬ-
НЫХ ЛАМП.
1) Подсоедините разъем к VDCCM.
2) Переведите замок зажигания в положение ON.

Загораются ли предупреж-
дающая лампа системы
ABS, предупреждающая
лампа системы VDC, пре-
дупреждающая лампа тор-
мозной системы, контроль-
ная лампа системы VDC и
контрольная лампа отклю-
чения системы VDC?

Временная по-
теря контакта.

Замените
VDCCM. <См.
VDC-8, Блок уп-
равления систе-
мы VDC
(VDCCM).>

Шаг

Проверка

Да

Нет

VDC(diag)-44

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

C: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ABS, ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СИСТЕМЫ VDC/КОНТРОЛЬНАЯ ЛАМПА ОТКЛЮЧЕНИЯ VDC,
ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ТОРМОЗНОЙ СИСТЕМЫ
(ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ EBD) НЕ ВЫКЛЮЧАЮТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв или короткое замыкание в цепи предупреждающей лампы системы ABS.
• Разрыв или короткое замыкание в цепи предупреждающей лампы системы VDC /контрольной
лампы отключения VDC.
• Разрыв или короткое замыкание в цепи предупреждающей лампы тормозной системы (предуп-
реждающая лампа системы EBD).
• Разрыв цепи диагностики.
• Короткое замыкание выключателя системы VDC.
ПРИЗНАК НЕИСПРАВНОСТИ:
• При запуске двигателя предупреждающая лампа системы ABS, предупреждающая лампа систе-
мы VDC и контрольная лампа отключения системы VDC продолжают гореть.
• После запуска двигателя предупреждающая лампа тормозной системы (предупреждающая лам-
па системы EBD) продолжает гореть, хотя стояночный тормоз выключен.

ПРИМЕЧАНИЕ:
• При удержании выключателя системы VDC в нажатом положении не менее 10 секунд при рабо-
тающем двигателе, контрольная лампа отключения системы VDC гаснет, а выключатель утрачива-
ет функциональность. Чтобы возобновить работу системы VDC, вновь переведите замок зажигания
из положения OFF в положение ON.
• Если температура охлаждающей жидкости двигателя слишком низкая, загорается контрольная
лампа отключения системы VDC. После прогрева двигателя лампа выключается.
