ABS(diag)-21
Subaru Select Monitor
ABS (ДИАГНОСТИКА)
9
ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА ABSCM&H/U.
Переведите замок зажигания в положение OFF.
Вставлен ли разъем
ABSCM&H/U в ABSCM&H/
U до фиксации на нем за-
жима?
Переходите к ша-
гу 10.
Вставьте разъем
ABSCM&H/U в
ABSCM&H/U.

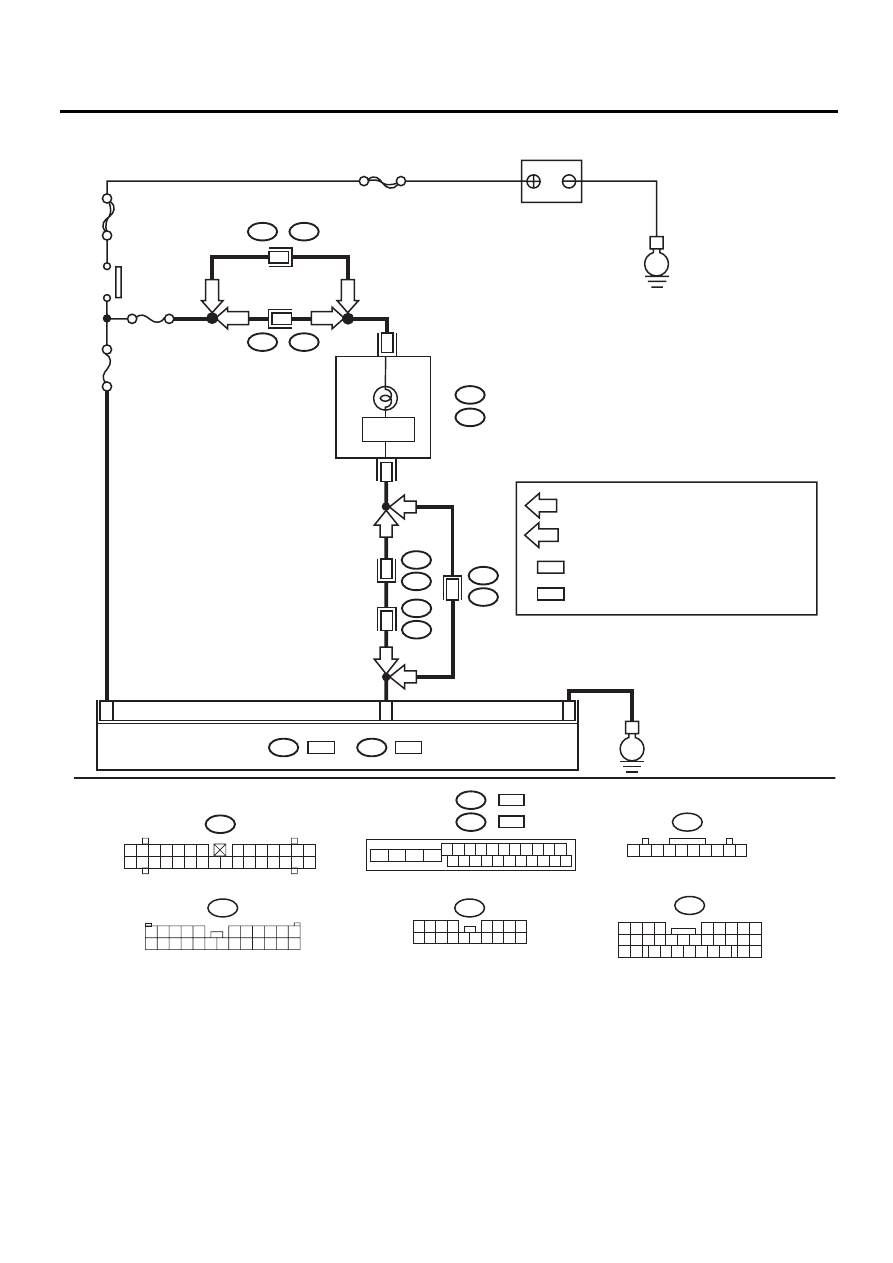

10 ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ.
1) Переведите замок зажигания в положение ON
(двигатель выключен).
2) Измерьте напряжение электропитания системы
зажигания между разъемом ABSCM&H/U и массой
кузова.
Разъемы и клеммы
Модель с левосторонним управлением
(B301) № 18 (+) — Масса кузова (–):
Модель с правосторонним управлением
(F49) № 18 (+) — Масса кузова (–):
Напряжение составляет
10 — 15 В?
Переходите к ша-
гу 11.
Устраните раз-
рыв цепи в жгуте
проводов между
ABSCM&H/U и ак-
кумулятором.
11 ПРОВЕРКА РАЗЪЕМОВ ЖГУТА ПРОВОДОВ
МЕЖДУ ABSCM&H/U И МАССОЙ КУЗОВА.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Измерьте сопротивление в жгуте проводов меж-
ду разъемом ABSCM&H/U и массой кузова.
Разъемы и клеммы
Модель с левосторонним управлением
(B301) № 15 — Масса кузова:
Модель с правосторонним управлением
(F49) № 15 — Масса кузова:
Сопротивление составля-
ет менее 0,5 Ом?
Переходите к ша-
гу 12.
Устраните раз-
рыв цепи в жгуте
проводов между
ABSCM&H/U и
разъемом со сто-
роны блокирато-
ра, а также пло-
хой контакт со-
единительного
разъема.
12 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМЕ.
Выявлен ли плохой кон-
такт в цепи электропита-
ния блока управления, це-
пи массы и диагностичес-
ком разъеме?
Устраните неис-
правность в разъ-
еме.
Замените только
ABSCM. <См.
ABS-7, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>
Шаг
Проверка
Да
Нет
