RS-5

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

2.ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

927690000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СНЯТИЯ
И УСТАНОВКИ

Используется для замены втулки поперечной
тяги.

28099PA090

ЗАЩИТНОЕ ПРИ-
СПОСОБЛЕНИЕ
ДЛЯ САЛЬНИКА

• Используется для установки заднего веду-
щего вала на задний дифференциал.
• Для защиты сальника

28099PA100

СЪЕМНИК

Используется для снятия заднего ведущего
вала с заднего дифференциала.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Прибор для измерения углов установки колес

Используется для измерения углов установки колес.

Адаптер прибора для измерения углов установки колес

Используется для измерения углов установки колес.

Стенд для измерения радиуса поворота

Используется для измерения углов установки колес.

Прибор для измерения схождения колес

Используется для измерения схождения колес.

Трансмиссионный домкрат

Используется для снятия и установки элементов подвески.

Съемник подшипников

Используется для снятия втулок.

Устройство для сжатия витой пружины

Используется для сборки/разборки стойки.

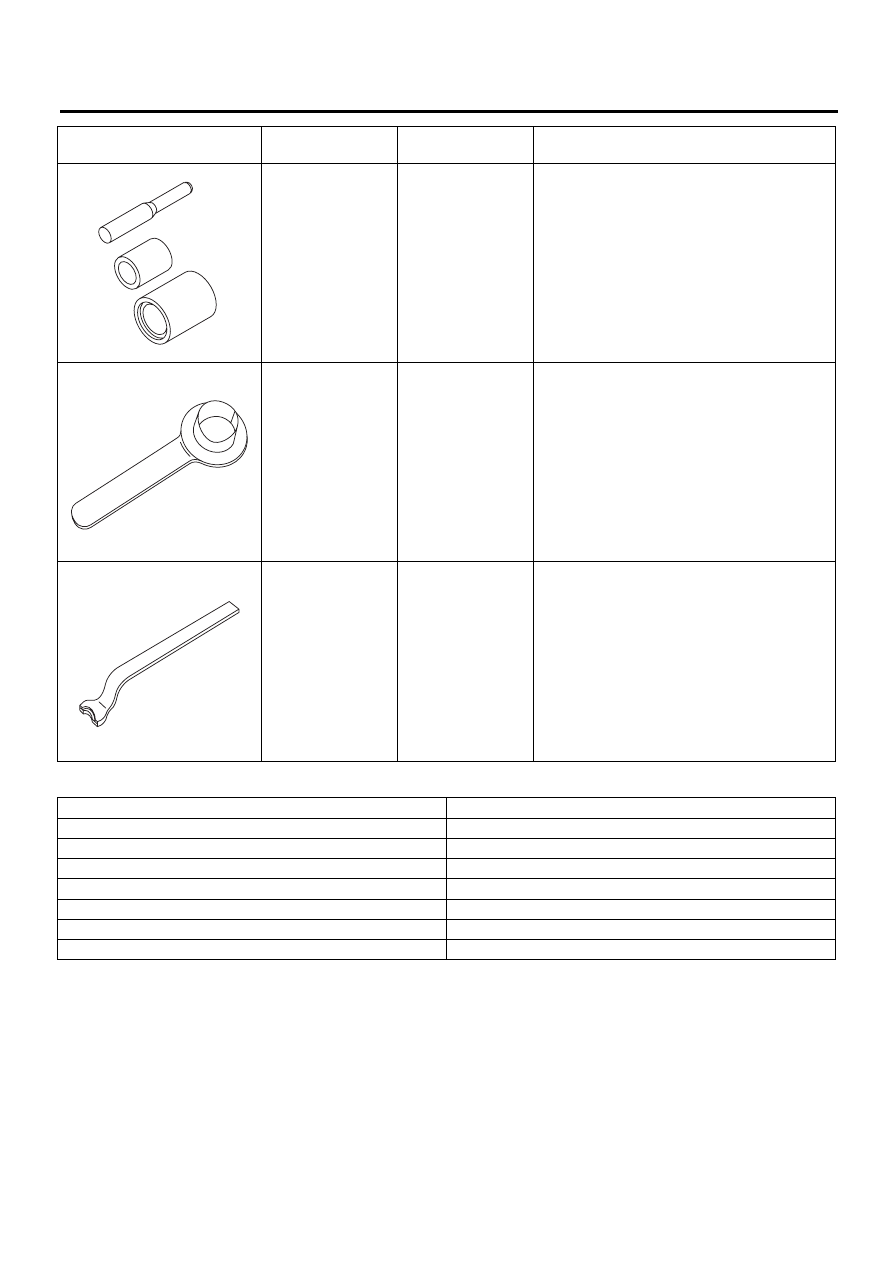

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST-927690000

ST28099PA090

ST28099PA100

RS-6

Углы установки колес

ЗАДНЯЯ ПОДВЕСКА

2. Углы установки колес

A: ПРОВЕРКА

ПРИМЕЧАНИЕ:
Измерьте и отрегулируйте углы установки пе-
редних и задних колес одновременно. Проце-
дуры измерения и регулировки углов установ-
ки колес описаны в разделе “FS”. <См. FS-6,
ПРОВЕРКА, Углы установки колес.>

RS-7

Задний стабилизатор

ЗАДНЯЯ ПОДВЕСКА

3. Задний стабилизатор

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике.
2) Снимите тягу стабилизатора.

3) Снимите болт, крепящий стабилизатор на
кронштейне стабилизатора.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Используйте новые гайки.
• Установите втулку стабилизатора, совмес-
тив ее с меткой, нанесенной краской на стаби-
лизаторе.
• Во время установки убедитесь, что втулка
стабилизатора и стабилизатор помечены оди-
наковыми маркировочными метками (метки,
нанесенные краской).

2) Всегда затягивайте втулку стабилизатора в
состоянии полной снаряженной массы автомо-
биля и при полном контакте колес с грунтом.

Момент затяжки:

Тяги стабилизатора к задней поперечной
тяге.

45 Нм (4,6 кгс-м, 33 фунт-сила-фут)

Стабилизатора к кронштейну стабилиза-
тора.

25 Нм (2,5 кгс-м, 18,1 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте втулку на наличие значительных
трещин, усталости или повреждений.
2) Проверьте тягу стабилизатора на предмет
деформации, трещин или повреждений.

RS-00010

RS-00011

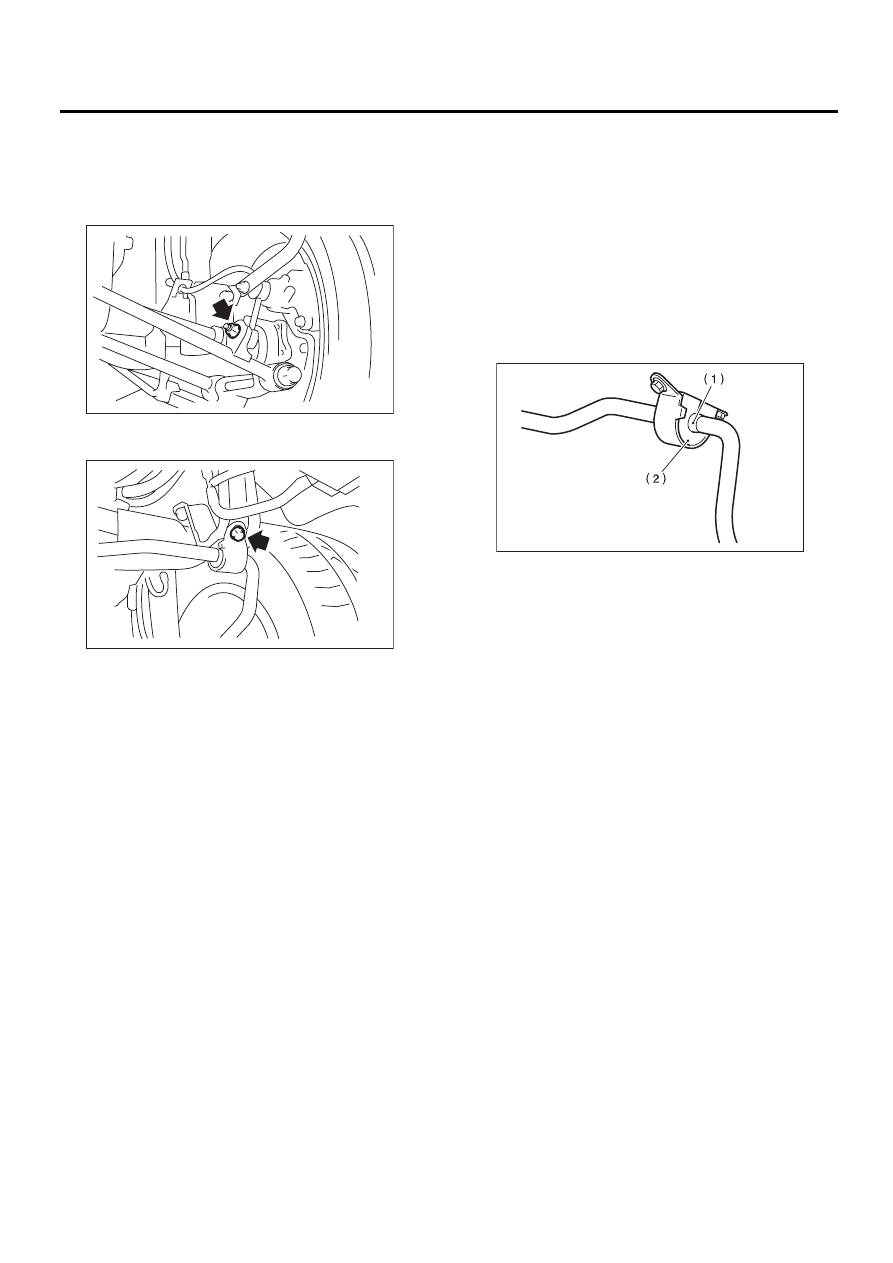

(1) Метка, нанесенная краской на стабилизатор.

(2) Маркировочный цвет втулки стабилизатора.

RS-00012

RS-8

Задний продольный рычаг

ЗАДНЯЯ ПОДВЕСКА

4. Задний продольный рычаг

A: СНЯТИЕ

1) Ослабьте гайки задних колес.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Снимите задний хомут стояночного тормоза
и жгут проводов датчика скорости колеса сис-
темы АВS.
4) Снимите болт крепления продольного рыча-
га на кронштейне продольного рычага.

5) Снимите болт крепления продольного рыча-
га на основании задней ступицы.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
Установите новую самоконтрящуюся гайку.
1) Производите установку в порядке, обратном
порядку снятия.
2) Всегда затягивайте втулки при полном кон-
такте колес с грунтом и в состоянии полной
снаряженной массы автомобиля.
3) Проверьте углы установки колес и отрегули-
руйте при необходимости.

C: РАЗБОРКА

1. ПЕРЕДНЯЯ ВТУЛКА

С помощью специального инструмента выпрес-
суйте переднюю втулку.
ST

927720000

КОМПЛЕКТ ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ СНЯТИЯ И УС-
ТАНОВКИ

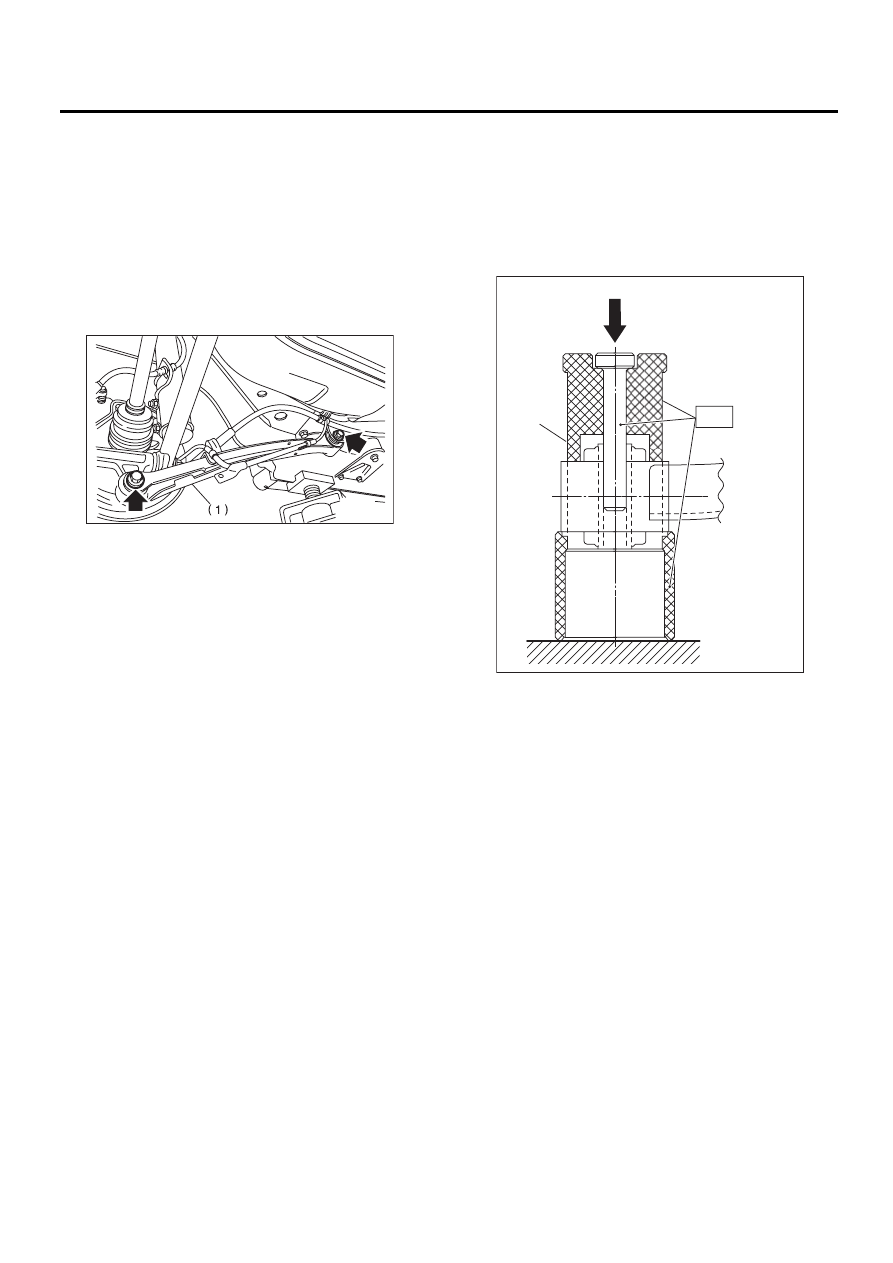

(1) Продольный рычаг

RS-00013

(1) Нажать

(2) Продольный рычаг

RS-00014

(1)

(2)
