4AT-73

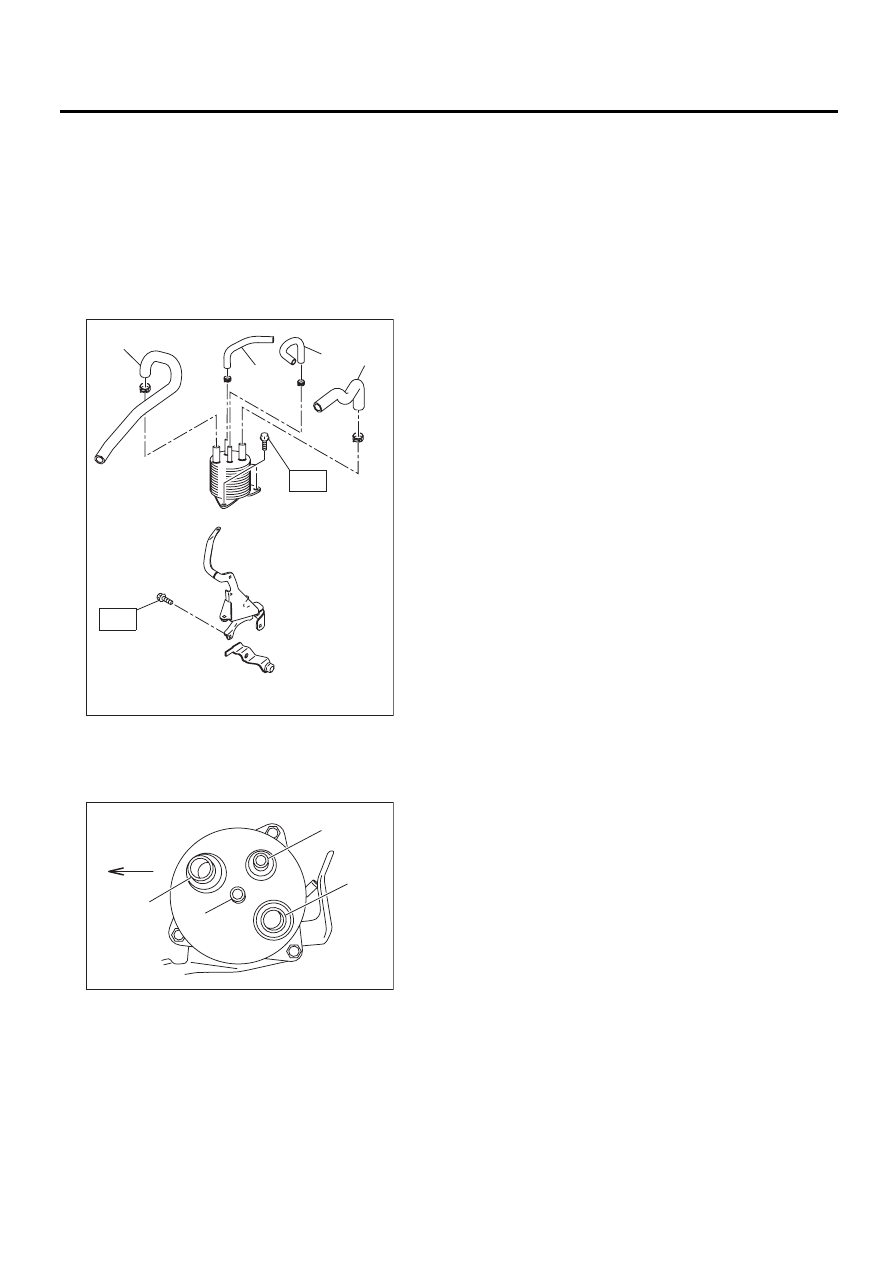

Охладитель ATF (с функцией подогрева)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

D: СБОРКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
При присоединении шлангов будьте внима-
тельны к направлению установки.

Момент затяжки:

T1: 23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)
T2: 33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

E: ПРОВЕРКА

Проверьте охладитель ATF (с функцией подог-
рева) на предмет повреждений.

(A) Впускной шланг ATF
(B) Выпускной шланг ATF

(C) Впускной шланг охлаждающей жидкости двигателя
(D) Выпускной шланг охлаждающей жидкости двигателя

(A) Выпуск ATF
(B) Впуск ATF

(C) Выпуск охлаждающей жидкости двигателя
(D) Впуск охлаждающей жидкости двигателя

(E) Вперед

T1

(B)

(D)

(C)

(A)

T2

AT-03399

AT-03400

(D)

(B)

(A)

(C)

(E)

4AT-74

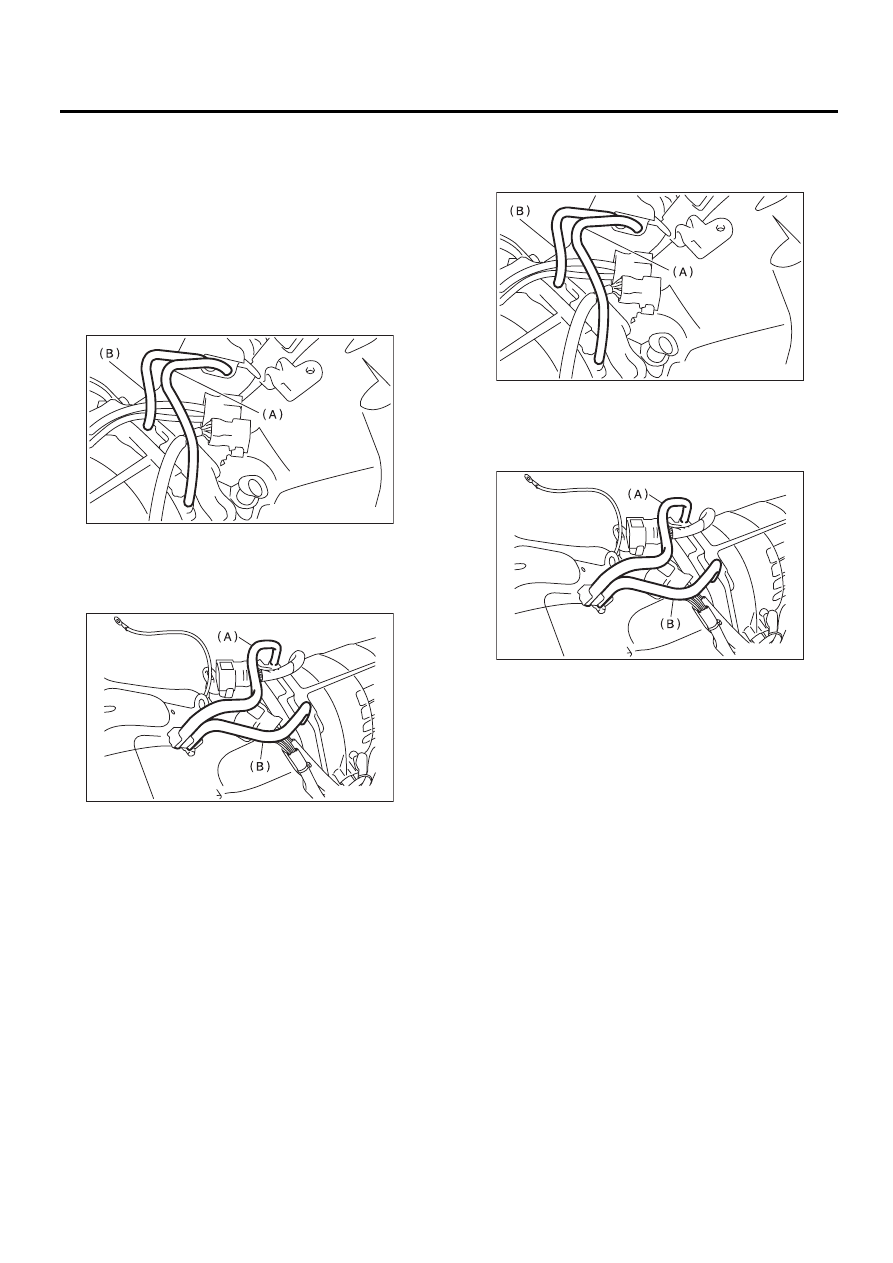

Вентиляционный шланг

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

23.Вентиляционный шланг

A: СНЯТИЕ

1) Снимите воздухозаборную камеру. (Модель
без турбонаддува) <См. IN(H4SO)-6, СНЯТИЕ,
Воздухозаборная камера.>
2) Снимите промежуточный охладитель. (Мо-
дель с турбонаддувом) <См. IN(H4DOTC)-11,
СНЯТИЕ, Промежуточный охладитель.>
3) Отсоедините вентиляционный шланг.
• Модель без турбонаддува

• Модели с турбонаддувом

B: УСТАНОВКА

1) Установите вентиляционный шланг.
• Модель без турбонаддува

• Модели с турбонаддувом

2) Установите воздухозаборную камеру (Мо-
дель без турбонаддува)
<См. IN(H4SO)-6, УСТАНОВКА, Воздухозабор-
ная камера.>
3) Установите промежуточный охладитель.
(Модель с турбонаддувом)
<См. IN(H4DOTC)-11, УСТАНОВКА, Промежу-
точный охладитель.>

C: ПРОВЕРКА

Убедитесь, что шланг не треснул и не забит.

(A) Вентиляционный шланг (Корпус трансмиссии)

(B) Вентиляционный шланг (Корпус масляного насоса)

(A) Вентиляционный шланг (Корпус трансмиссии)

(B) Вентиляционный шланг (Корпус масляного насоса)

AT-00099

AT-00098

(A) Вентиляционный шланг (Корпус трансмиссии)

(B) Вентиляционный шланг (Корпус масляного насоса)

(A) Вентиляционный шланг (Корпус трансмиссии)

(B) Вентиляционный шланг (Корпус масляного насоса)

AT-00099

AT-00098

4AT-75

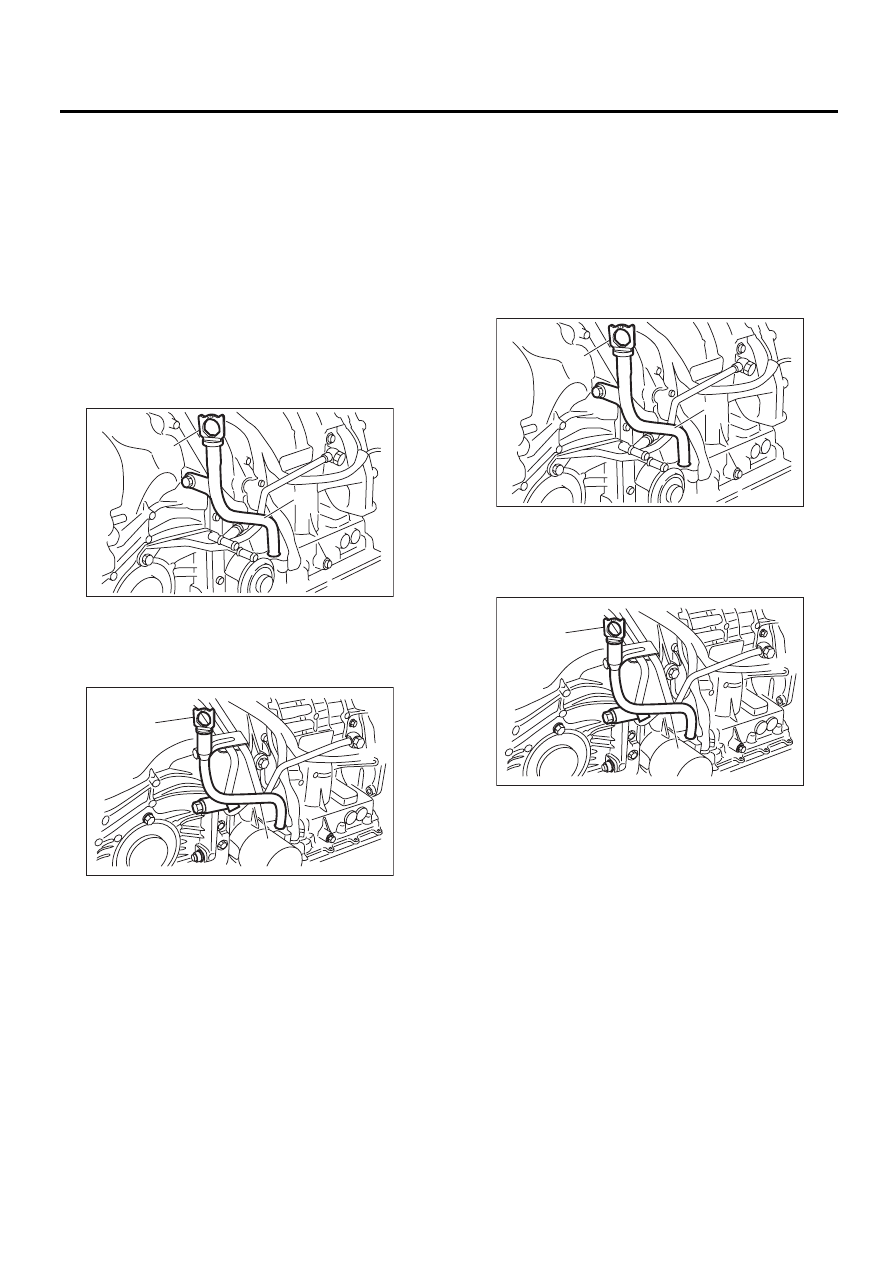

Трубка заправки масла

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

24.Трубка заправки масла

A: СНЯТИЕ

1) Снимите воздухозаборную камеру. (Модель
без турбонаддува)
<См. IN(H4SO)-6, СНЯТИЕ, Воздухозаборная
камера.>
2) Снимите промежуточный охладитель. (Мо-
дель с турбонаддувом)
<См. IN(H4DOTC)-11, СНЯТИЕ, Промежуточ-
ный охладитель.>
3) Снимите трубку заправки масла, а затем
снимите уплотнительное кольцо со стороны
фланца.
• Модели без функции подогрева ATF

• Модели с функцией подогрева ATF

B: УСТАНОВКА

1) Установите трубку заправки масла вместе с
новым уплотнительным кольцом, на которое
нанесите ATF.

ПРИМЕЧАНИЕ:
Используйте новый болт.

Момент затяжки:

38 Нм (3,9 кгс-м, 28,0 фунт-сила-фут)

• Модели без функции подогрева ATF

• Модели с функцией подогрева ATF

2) Установите воздухозаборную камеру (Мо-
дель без турбонаддува)
<См. IN(H4SO)-6, УСТАНОВКА, Воздухозабор-
ная камера.>
3) Установите промежуточный охладитель.
(Модель с турбонаддувом)
<См. IN(H4DOTC)-11, УСТАНОВКА, Промежу-
точный охладитель.>

C: ПРОВЕРКА

Убедитесь, что трубка заправки масла не пов-
реждена и не деформирована.

(A) Щуп уровня ATF

(B) Трубка заправки масла

(A) Щуп уровня ATF

(B) Трубка заправки масла

(A)

(B)

AT-03540

(B)

(A)

AT-03541

(A) Щуп уровня ATF

(B) Трубка заправки масла

(A) Щуп уровня ATF

(B) Трубка заправки масла

(A)

(B)

AT-03540

(B)

(A)

AT-03541

4AT-76

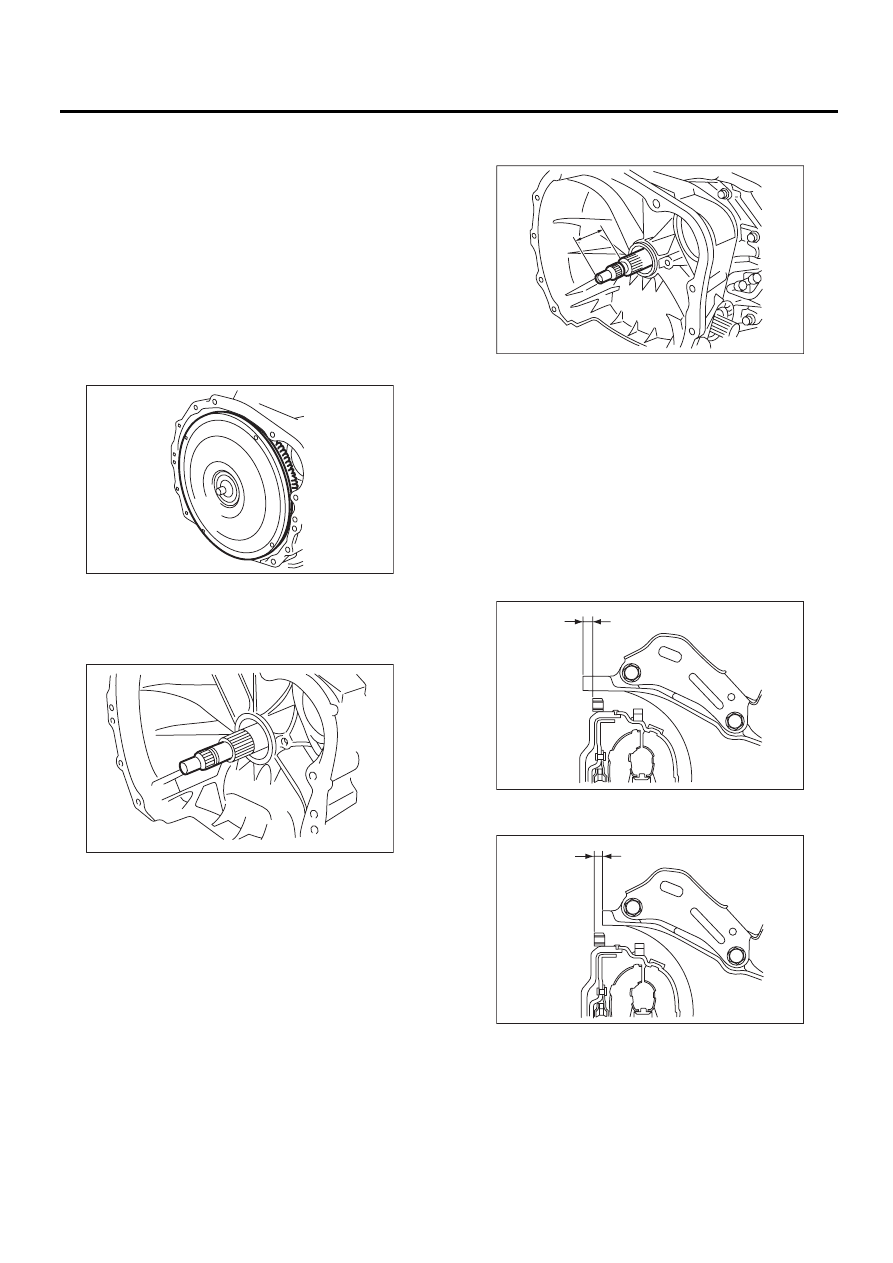

Узел муфты гидротрансформатора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

25.Узел муфты

гидротрансформатора

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 4AT-40, СНЯТИЕ, Узел автоматичес-
кой трансмиссии.>
2) Вытащите узел гидротрансформатора и вал
масляного насоса в горизонтальном направле-
нии.

ОСТОРОЖНО:
Не поцарапайте внутреннюю поверхность
втулки вала масляного насоса.

3) Снимите входной вал.

ПРИМЕЧАНИЕ:
При снятии узла муфты гидротрансформатора,
также выходит входной вал.

4) Снимите зажим с узла муфты гидротранс-
форматора.

B: УСТАНОВКА

1) Установите зажим на корпус трансформатора.
2) Установите вал масляного насоса на узле
муфты гидротрансформатора, а затем убеди-
тесь, что зажим закреплен в канавке.
3) Вставьте входной вал, слегка поворачивая
его рукой, а затем проверьте габариты входя-
щей части.

Нормальная длина входящей части A:

50 — 55 мм (1,97 — 2,17 дюймов)

4) Удерживая узел муфты гидротрансформа-
тора рукой, осторожно установите его на кор-
пус гидротрансформатора. Следите за тем,
чтобы не повредить втулку. Не касайтесь втул-
ки вала масляного насоса частью вала статора
крышки масляного насоса.
5) Для надежного зацепления шлицев, слегка
поверните вал масляного насоса рукой, затем
проверьте размер A корпуса трансформатора
и узла муфты гидротрансформатора.
Габариты A:

Модель без турбонаддува

1,1 — 1,3 мм (0,043 — 0,051 дюймов)

Модели с турбонаддувом

2,7 — 2,9 мм (0,106 — 0,114 дюймов)

6) Установите узел трансмиссии на автомобиль.
<См. 4AT-44, УСТАНОВКА, Узел автоматичес-
кой трансмиссии.>

C: ПРОВЕРКА

Убедитесь, что шестерня и выступающие части
узла муфты гидротрансформатора не дефор-
мированы и не повреждены.

AT-00113

AT-00114

AT-00291

A

A

AT-04450

A

AT-04448
