FU(H4DOTC)-45

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

• Модель MT

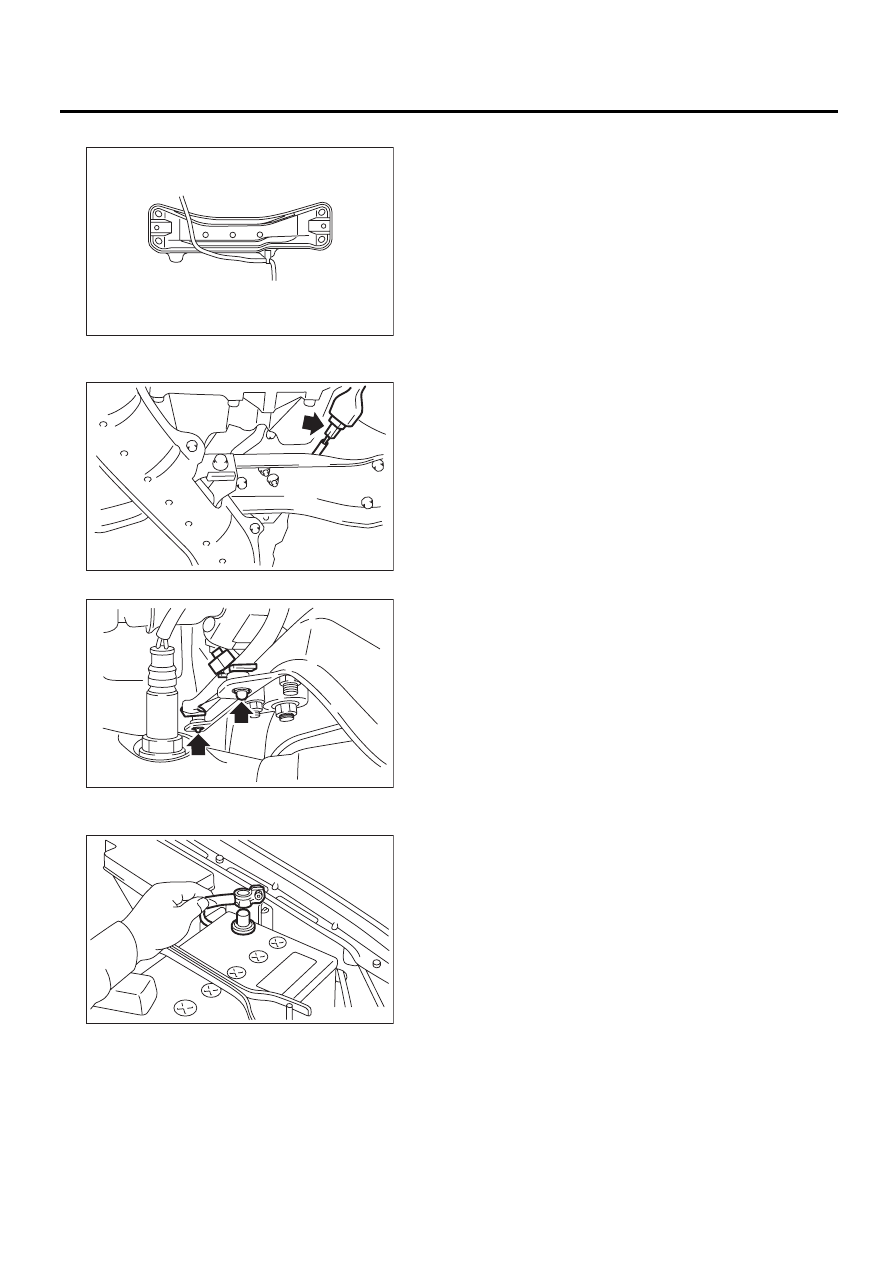

3) Подключите разъем к заднему датчику кис-
лорода.

4) Присоедините фиксаторы к поперечной балке.

5) Опустите автомобиль.
6) Присоедините провод массы к аккумулятору.

FU-01312

FU-00081

FU-00082

FU-00009

FU(H4DOTC)-46

Блок управления двигателем (ECM)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

18.Блок управления

двигателем (ECM)

A: СНЯТИЕ

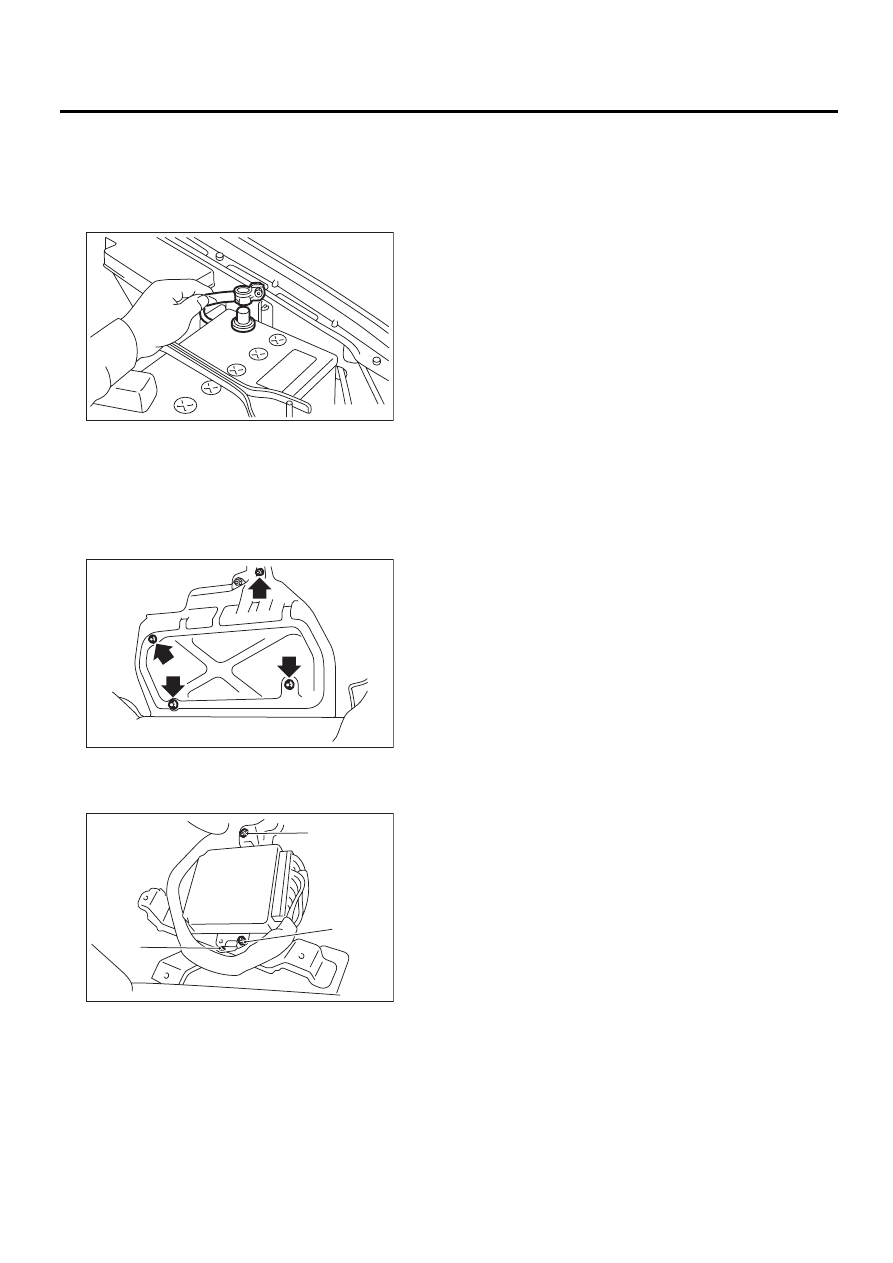

1) Отсоедините провод массы от аккумулятора.

2) Снимите нижнюю часть внутренней отделки
со стороны пассажира.
<См. EI-45, СНЯТИЕ, Нижняя часть внутренней
отделки.>
3) Снимите напольный коврик переднего пас-
сажирского сиденья.
4) Снимите защитную крышку.

5) Отверните гайки (A), которые крепят ECM
на кронштейне.
6) Снимите с кронштейна фиксатор (В).

7) Отсоедините разъемы ECM и извлеките его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
При замене ECM будьте внимательны, чтобы
не установить блок с другими параметрами и
избежать повреждений системы впрыска топ-
лива.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

FU-00009

FU-01029

(A)

(A)

(B)

FU-00316

FU(H4DOTC)-47

Главное реле

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

19.Главное реле

A: СНЯТИЕ

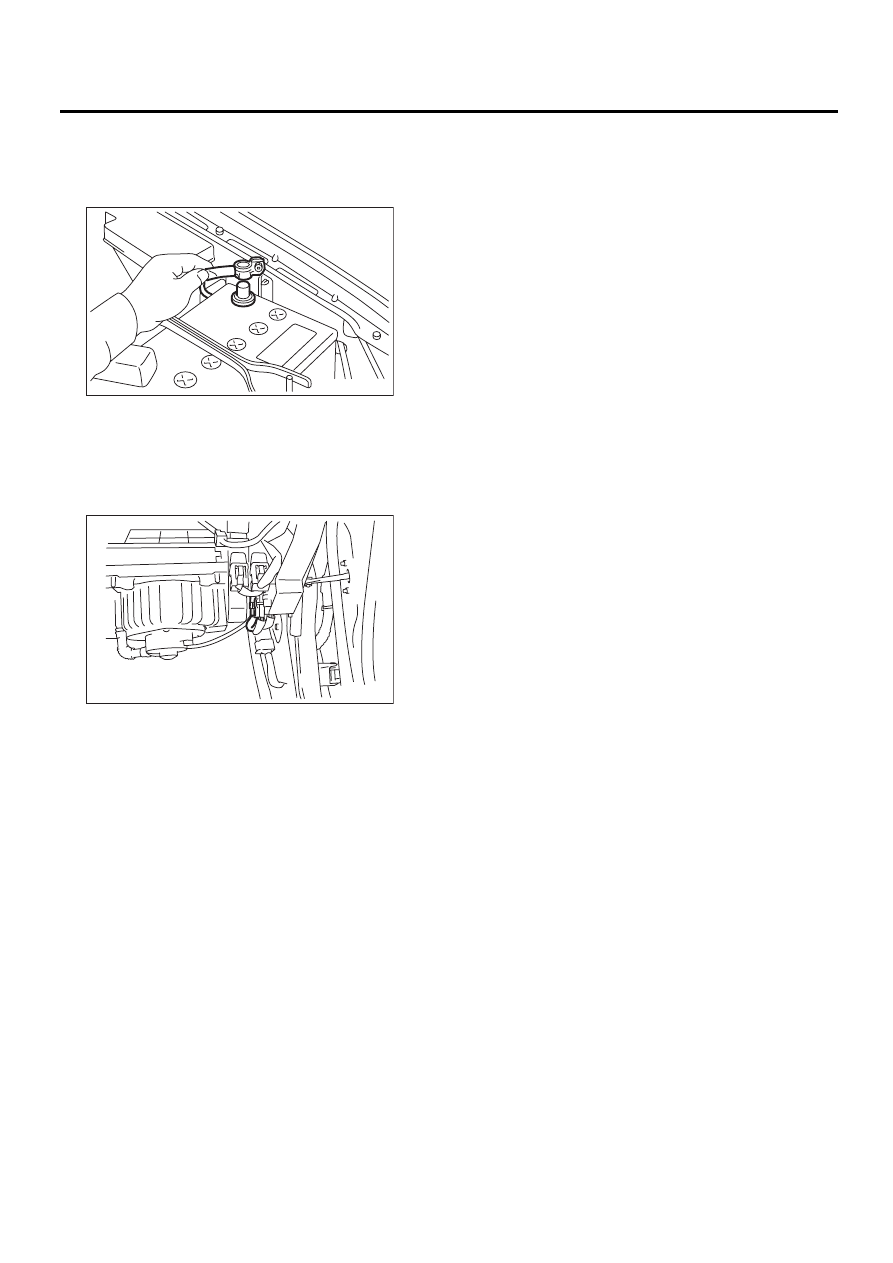

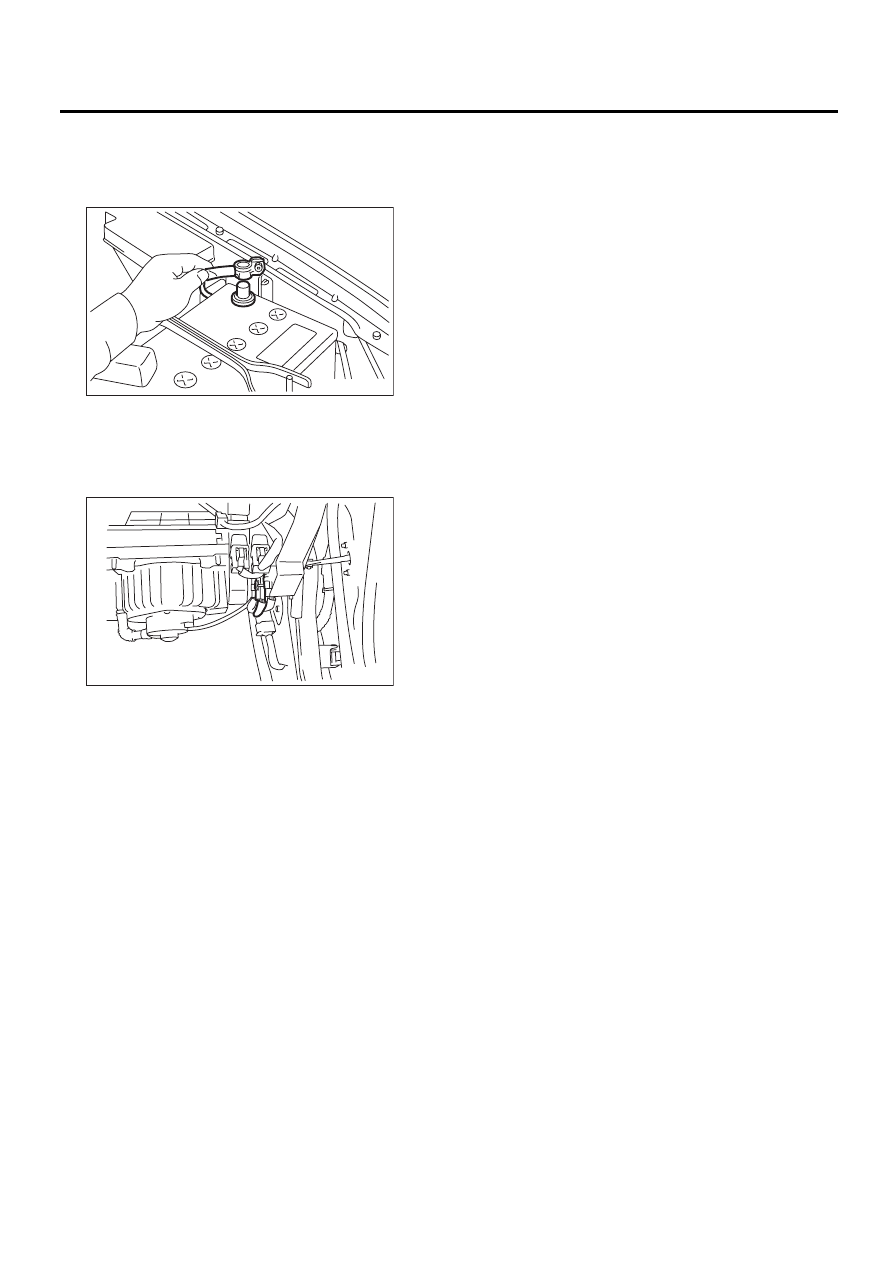

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите переднюю часть отделки порога со
стороны пассажира.
4) Отсоедините разъемы от главного реле.

5) Снимите главное реле с монтажного кронш-
тейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

FU-00009

FU-02736

FU(H4DOTC)-48

Реле топливного насоса

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

20.Реле топливного насоса

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите переднюю часть отделки порога со
стороны пассажира.
4) Отсоедините разъем от реле топливного на-
соса.

5) Снимите реле топливного насоса с монтаж-
ного кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

FU-00009

FU-02737
