FU(H4DOTC)-29

Датчик положения распределительного вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

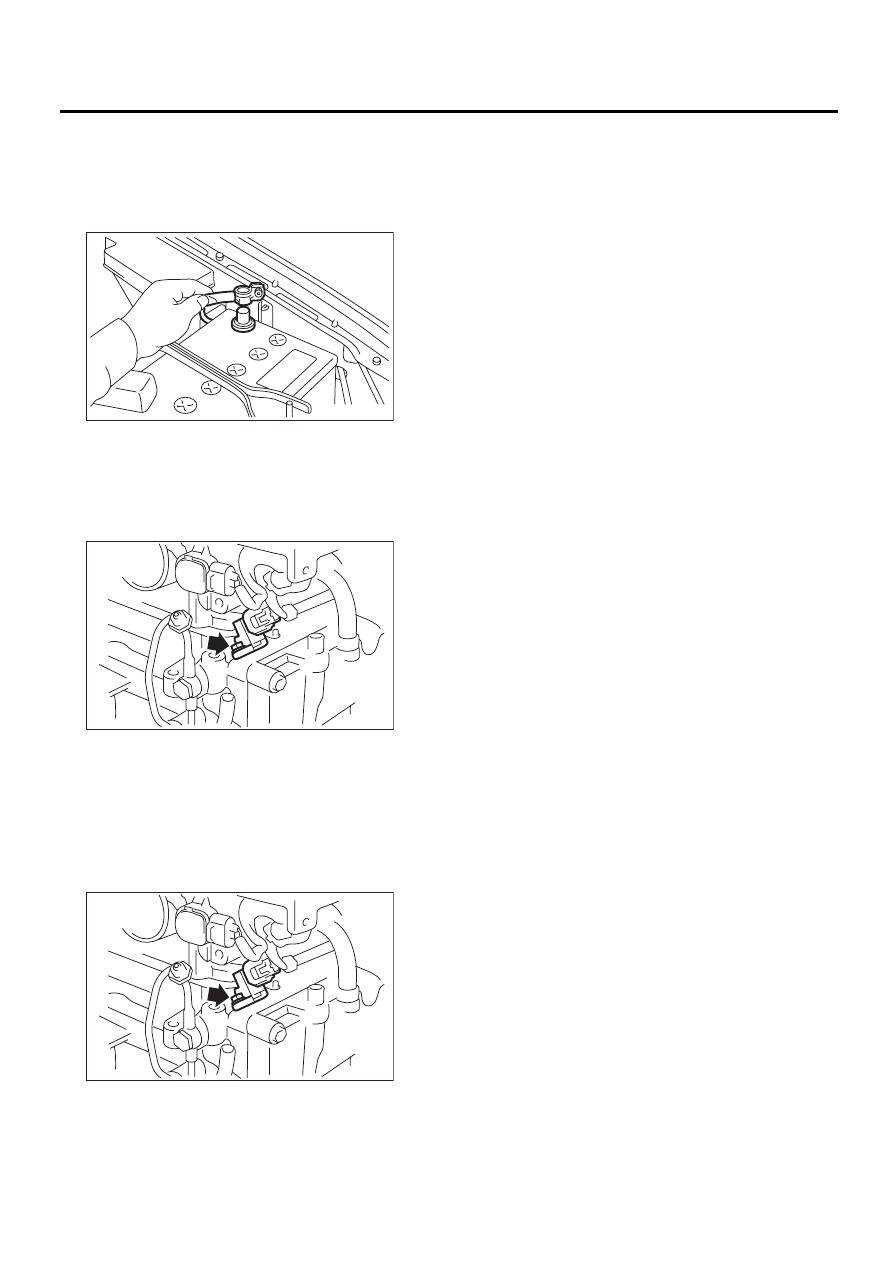

6. Датчик положения

распределительного вала

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите крышку коллектора.
3) Отсоедините разъем правого датчика поло-
жения распределительного вала.
4) Снимите правый датчик положения распре-
делительного вала с задней части головки бло-
ка цилиндров.

5) Снимите левый датчик положения распре-
делительного вала аналогично правому.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

FU-00009

FU-01054

FU-01054

FU(H4DOTC)-30

Датчик детонации

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

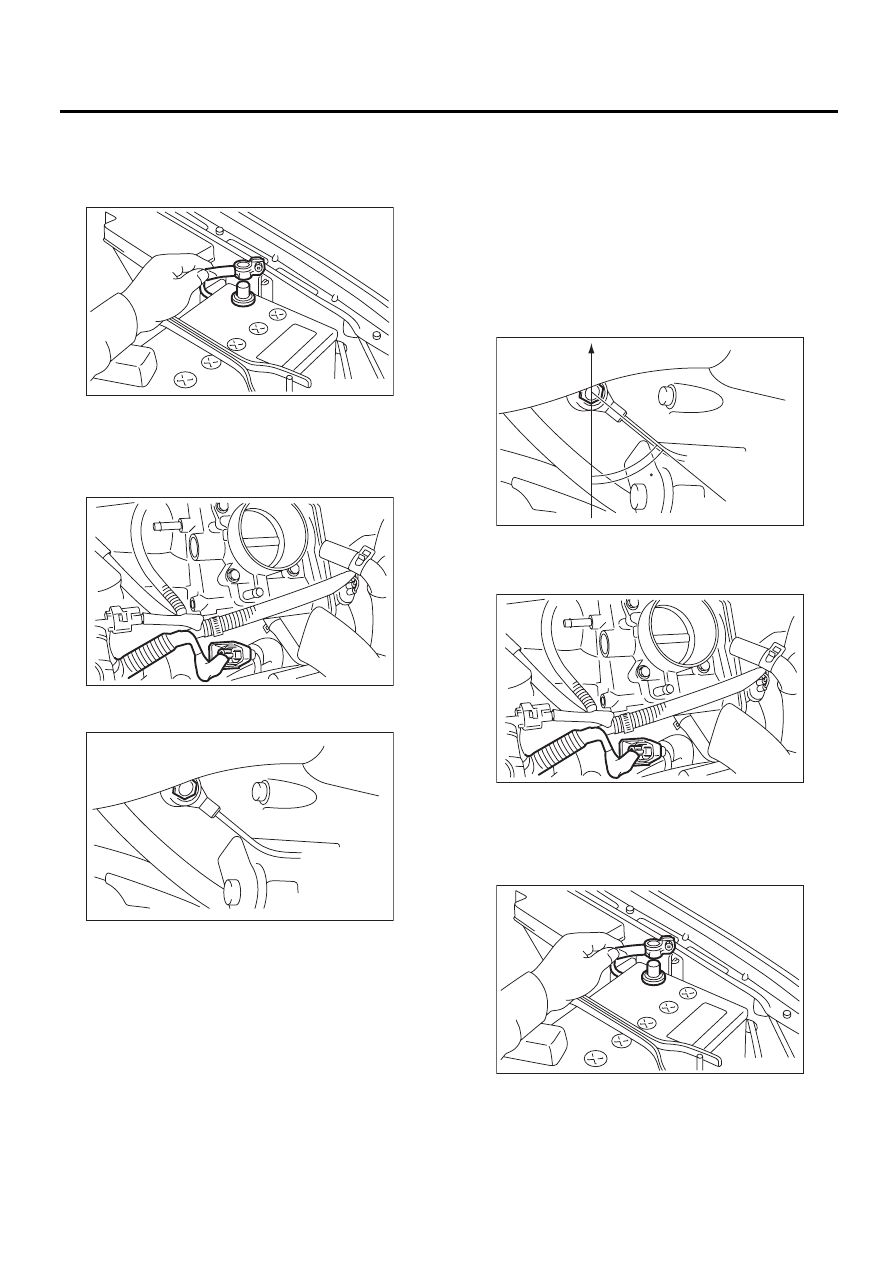

7. Датчик детонации

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите крышку коллектора.
3) Снимите промежуточный охладитель.
<См. IN(H4DOTC)-11, СНЯТИЕ, Промежуточ-
ный охладитель.>
4) Отсоедините разъем датчика детонации.

5) Снимите датчик детонации с блока цилинд-
ров.

B: УСТАНОВКА

1) Установите датчик детонации на блок ци-
линдров.

Момент затяжки:

24 Нм (2,4 кгс-м, 17,7 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Выступающая часть датчика детонации, из ко-
торой выходит провод, должна быть установ-
лена под углом 60° по отношению к задней час-
ти двигателя.

2) Подключите разъем к датчику детонации.

3) Установите промежуточный охладитель.
<См. IN(H4DOTC)-11, УСТАНОВКА, Промежу-
точный охладитель.>
4) Установите крышку коллектора.
5) Присоедините провод массы к аккумулятору.

FU-00009

FU-02751

FU-02726

(A) Переднее направление

(A)

60

FU-02727

FU-02751

FU-00009

FU(H4DOTC)-31

Датчик положения дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8. Датчик положения

дроссельной заслонки

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Корпус дроссельной заслонки является нераз-
борной деталью, т.е. нельзя снимать датчик
положения дроссельной заслонки с корпуса
дроссельной заслонки. Обратитесь к разделу
“Корпус дроссельной заслонки”, в котором
приведены процедуры снятия и установки.
<См. FU(H4DOTC)-13, СНЯТИЕ, Корпус дрос-
сельной заслонки.> <См. FU(H4DOTC)-13, УС-
ТАНОВКА, Корпус дроссельной заслонки.>

FU(H4DOTC)-32

Датчик массового расхода воздуха и температуры впускаемого воздуха

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

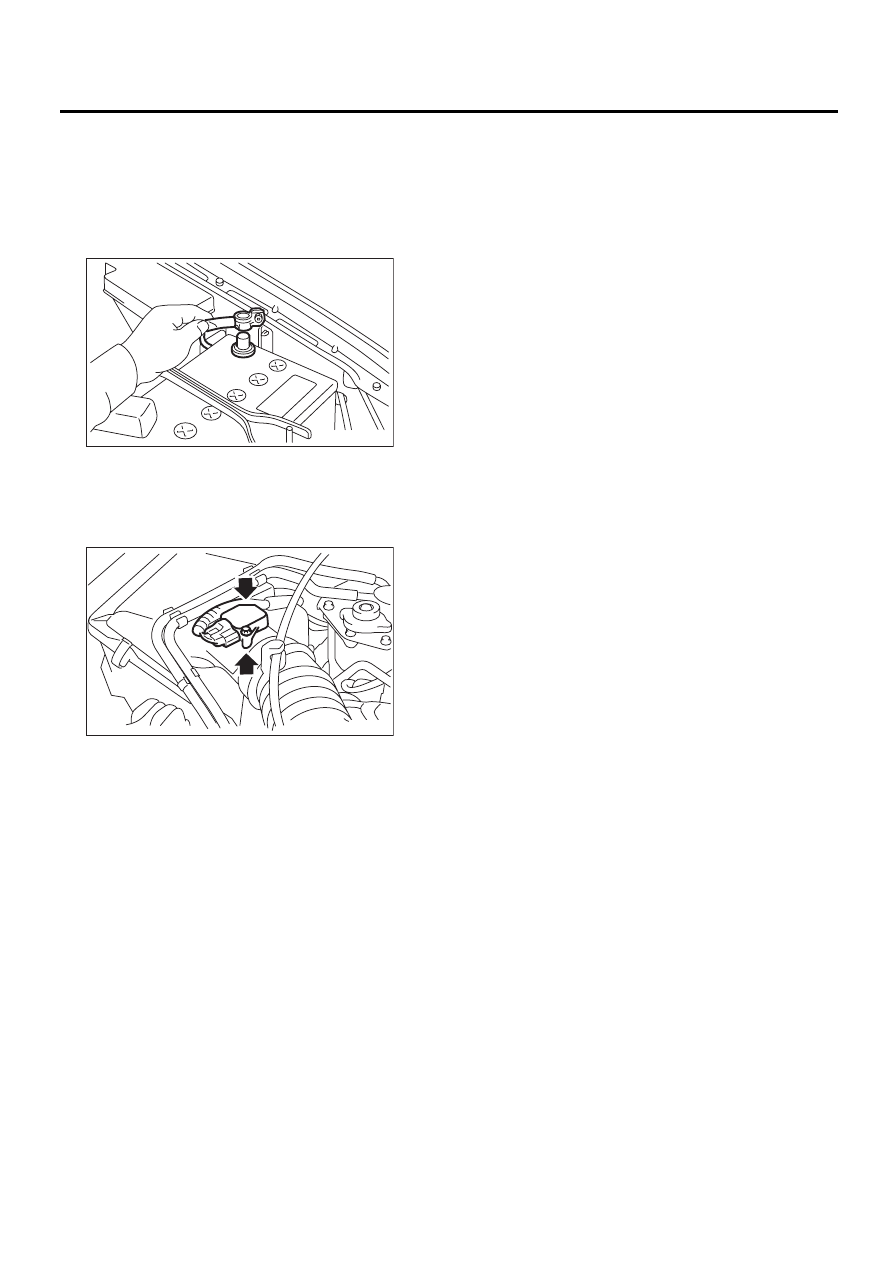

9. Датчик массового расхода

воздуха и температуры
впускаемого воздуха

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.
3) Снимите датчик массового расхода воздуха
и температуры впускаемого воздуха.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

1 Нм (0,1 кгс-м, 0,7 фунт-сила-фут)

FU-00009

FU-00067
