Subaru Forester (2008 год). Обслуживание и эксплуатация - часть 292

FU(H4DOTC)-5

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

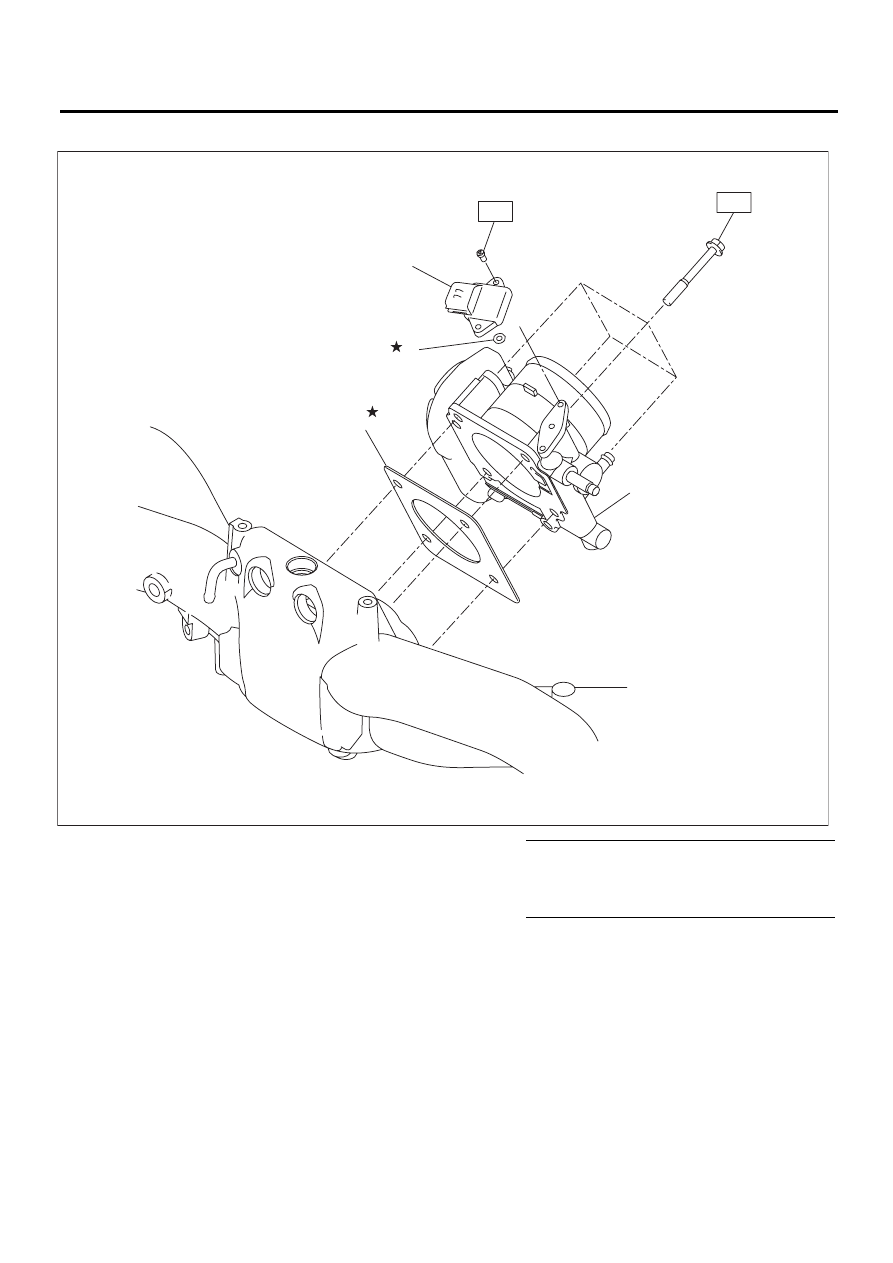

2. СИСТЕМА ПОДАЧИ ВОЗДУХА

(1)

Прокладка

(4)

Уплотнительное кольцо

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Корпус дроссельной заслонки





T1: 1,6 (0,16, 1,2)

(3)

Датчик абсолютного давления
во впускном коллекторе





T2: 8 (0,8, 5,9)

FU-02976

T1

T2

(1)

(3)

(2)

(4)

FU(H4DOTC)-6

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

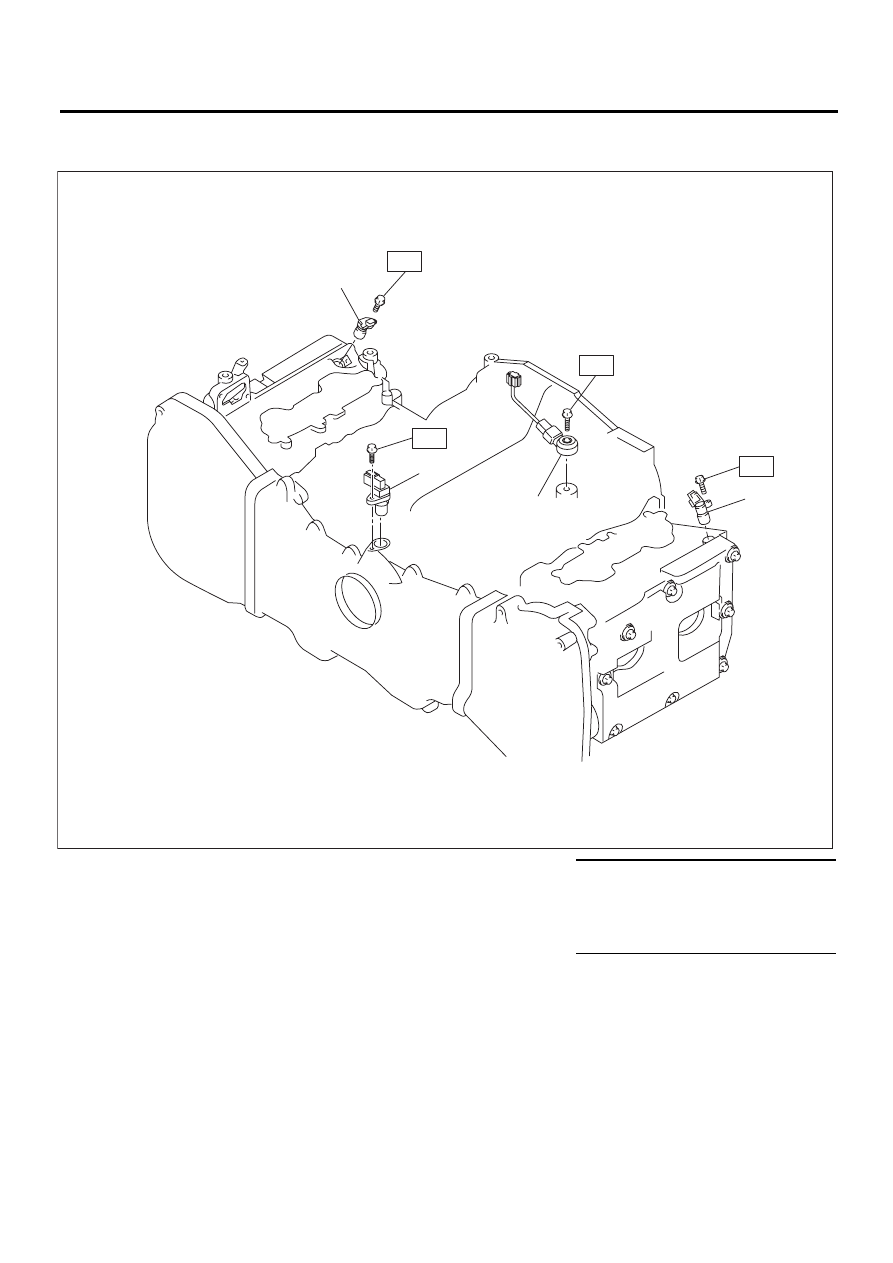

3. ДАТЧИКИ УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА,
ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ДЕТОНАЦИИ

(1)

Датчик угла поворота коленча-
того вала

(4)

Правый датчик положения рас-
пределительного вала

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Датчик детонации





T1: 6,4 (0,65, 4,7)

(3)

Левый датчик положения рас-
пределительного вала





T2: 24 (2,4, 17,7)

FU-01036

(4)

(3)

(2)

(1)

T1

T1

T2

T1

FU(H4DOTC)-7

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

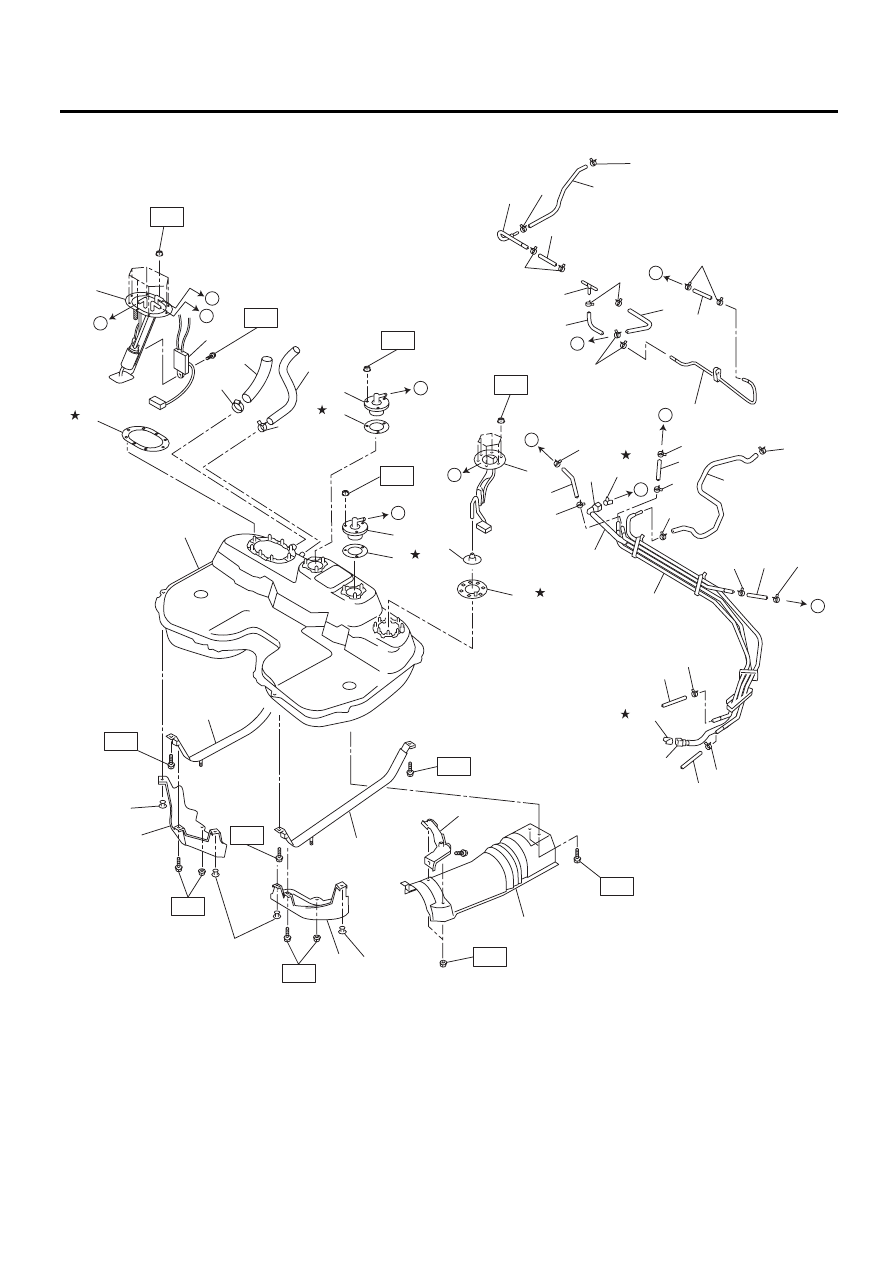

4. ТОПЛИВНЫЙ БАК

FU-03309

T2

T4

T3

T3

T3

T3

T4

(6)

(9)

(10)

(10)

(9)

(19)

(18)

(22)

(12)

(31)

(29)

(23)

(31)

(29)

(25)

(24)

(12)

(21)

(20)

(1)

(34)

(3)

(4)

(15)

(15)

(15)

(2)

(5)

(28)

F

A

C

T2

T2

E

D

E

(20)

(27)

(26)

(29)

F

(31)

B

A

B

C

T2

T1

(35)

(37)

(38)

(39)

(36)

(12)

(12)

(32)

(21)

(33)

(7)

(8)

D

(11)

(16)

(12)

(12)

(12)

(12)

(13)

(14)

(11)

(17)

(30)

(12)

(12)

(40)

T4

FU(H4DOTC)-8

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Теплозащитный экран

(17) Трубка отвода паров топлива

(32) Шланг струйного насоса B

(2)

Правый бандаж топливного бака

(18) Шланг возврата топлива A

(33) Кронштейн теплозащитного экрана

(3)

Левый щиток

(19) Шланг струйного насоса A

(34) Левый бандаж топливного бака

(4)

Правый щиток

(20) Фиксатор

(35) Трубка подачи топлива

(5)

Топливный бак

(21) Быстроразъемный соединитель

(36) Заправочный шланг

(6)

Прокладка топливного насоса

(22) Шланг отвода паров топлива C (37) Хомут

(7)

Узел топливного насоса

(23) Узел топливной трубки

(38) Хомут

(8)

Датчик уровня топлива

(24) Шланг отвода паров топлива D (39) Вентиляционный шланг

(9)

Прокладка клапана отсечки топ-
лива

(25) Шланг возврата топлива B

(40) Шланг отвода паров топлива F

(10) Клапан отсечки топлива

(26) Прокладка вспомогательного

датчика уровня топлива





(11) Шланг отвода паров топлива A

(27) Фильтр струйного насоса

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(12) Хомут

(28) Вспомогательный датчик уров-

ня топлива

T1: 1,4 (0,14, 1,03)

(13) Шланг отвода паров топлива B

(29) Хомут

T2: 4,4 (0,45, 3,3)

(14) Соединительная трубка

(30) Шланг отвода паров топлива E

T3: 7,4 (0,75, 5,4)

(15) Фиксатор

(31) Хомут

T4: 33 (3,4, 24,3)

(16) Узел трубки отвода паров топлива
