Subaru Forester (2008 год). Обслуживание и эксплуатация - часть 199
ME(H4DO)-41
Клапанный зазор
МЕХАНИЧЕСКАЯ ЧАСТЬ
8. Клапанный зазор
A: ПРОВЕРКА
ПРИМЕЧАНИЕ:
Проверка и регулировка клапанного зазора
должна выполняться на холодном двигателе.
1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора. (Модель
DOHC с турбонаддувом)

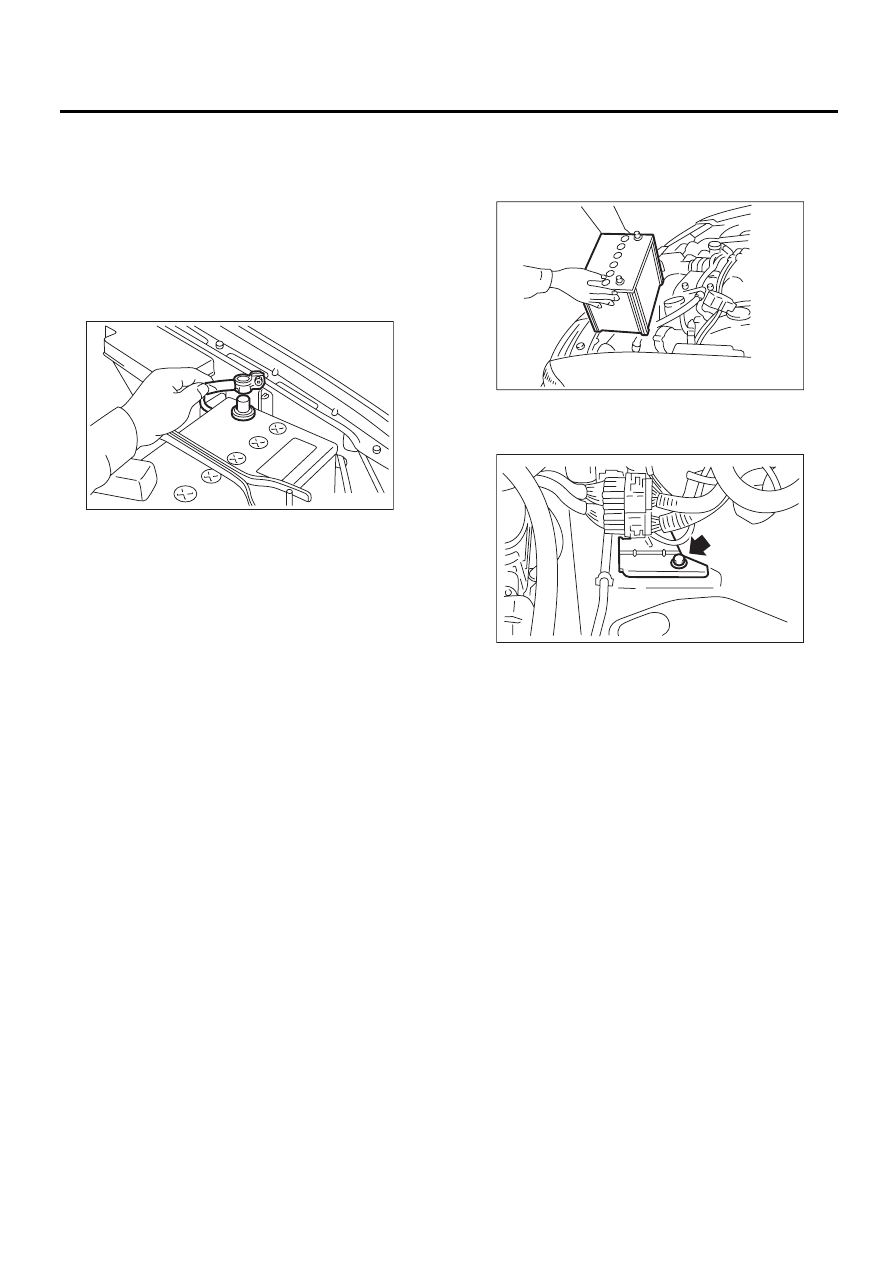

3) Отсоедините провод массы от аккумулятора.
4) Снимите воздухозаборный короб.
<См. IN(H4DOTC)-9, СНЯТИЕ, Воздухозаборный
короб.> <См. IN(H4SO)-7, СНЯТИЕ, Воздухоза-
борный короб.>
5) Отверните болт, крепящий крышку ремня
ГРМ (правую).
6) Поднимите автомобиль на подъемнике.
7) Снимите нижний кожух.
8) Отверните оставшиеся болты, которые кре-
пят крышку ремня ГРМ (правую), затем сними-
те крышку ремня ГРМ.
9) Опустите автомобиль.
10) Затем проверьте цилиндры №1 и №3:
(1) Снимите корпус воздушного фильтра.
<См. IN(H4SO)-5, СНЯТИЕ, Корпус воздуш-
ного фильтра.> <См. IN(H4DOTC)-8, СНЯ-
ТИЕ, Корпус воздушного фильтра.>
(2) Отсоедините разъем от катушки зажига-
ния.
(3) Снимите катушку зажигания.
(4) Поместите под автомобиль подходящую
емкость.
(5) Отсоедините шланг системы вентиляции
картера от клапанной крышки (правой).
(6) Отверните болты и снимите клапанную
крышку (правую).
11) Затем проверьте цилиндры №2 и №4
(1) Отсоедините провод от аккумулятора,
затем снимите аккумулятор и кронштейн
аккумулятора.
(2) Отверните болт, крепящий кронштейн
жгута проводки двигателя на кузове. (Мо-
дель DOHC с турбонаддувом)
(3) Снимите насос вторичного воздуха.
<См. EC(H4DO)-11, СНЯТИЕ, Насос вторич-
ного воздуха.>
(4) Отсоедините разъем от катушки зажига-
ния.
(5) Снимите катушку зажигания.
(6) Поместите под автомобиль подходящую
емкость.
(7) Отсоедините шланг системы вентиляции
картера от клапанной крышки (левой).
(8) Отверните болты и снимите клапанную
крышку (левую).
FU-00009
ME-00013
ME-02685
