ME(H4DO)-13

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

B: УЗЕЛ

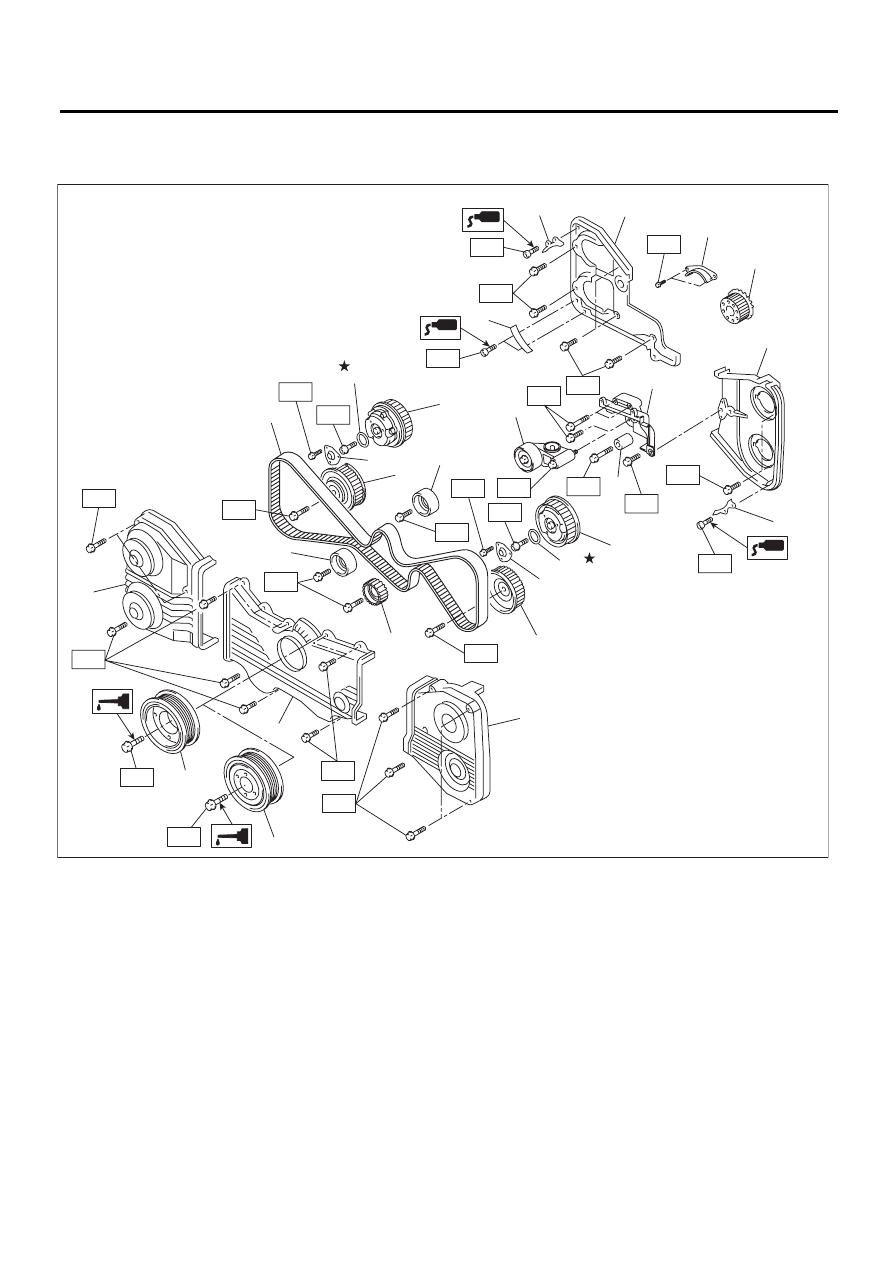

1. РЕМЕНЬ ГРМ

T5

T1

T6

(7)

(6)

(10)

(19)

(5)

(14)

(2)

(3)

T2

(4)

(1)

(2)

(2)

T8

T4

T3

T9

T9

T10

T4

T5

T4

T5

T1

T1

T8

(21)

(11)

(15)

(17)

(2)

(9)

(8)

(21)

(13)

(14)

(12)

(16)

T1

T1

T8

T1

T1

T5

(18)

(18)

T7

(20)

T1

ME-03365

ME(H4DO)-14

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1)

Крышка ремня ГРМ №2 (правая) (14) Направляющий ролик ремня Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Направляющая ремня ГРМ (мо-
дель MT)

(15) Крышка ремня ГРМ (левая)

T1: 5 (0,5, 3,7)

(3)

Звездочка коленчатого вала

(16) Передняя крышка ремня

T2: 9,75 (1,0, 7,2)

(4)

Крышка ремня ГРМ №2 (левая)

(17) Крышка ремня ГРМ (правая)

T3: 24,5 (2,5, 18,1)

(5)

Кронштейн натяжителя

(18) Уплотнительное кольцо

T4: 39 (4,0, 28,8)

(6)

Узел автоматического регулято-
ра натяжения ремня

(19) Шкив коленчатого вала (Мо-

дель без турбонаддува)

T5:

<См. ME(H4DO)-69, УСТАНОВКА, Звез-
дочка распределительного вала.>

(7)
(8)

Направляющий ролик ремня
Звездочка выпускного распре-
делительного вала (правая)

(20) Шкив коленчатого вала (Мо-

дель с турбонаддувом)

T6:

<См. ME(H4DO)-57, УСТАНОВКА, Шкив
коленчатого вала.>

(21) Крышка привода

(9)

Звездочка распределительного
вала (правая)

T7:

<См. ME(H4DO)-57, УСТАНОВКА, Шкив
коленчатого вала.>

(10) Звездочка впускного распреде-

лительного вала (левая)

(11) Звездочка выпускного распре-

делительного вала (левая)

T8: 6,4 (0,65, 4,7)

(12) Ремень ГРМ

T9: 3,4 (0,3, 2,5)

(13) Направляющий ролик ремня № 2

T10: 25 (2,5, 18,4)

ME(H4DO)-15

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

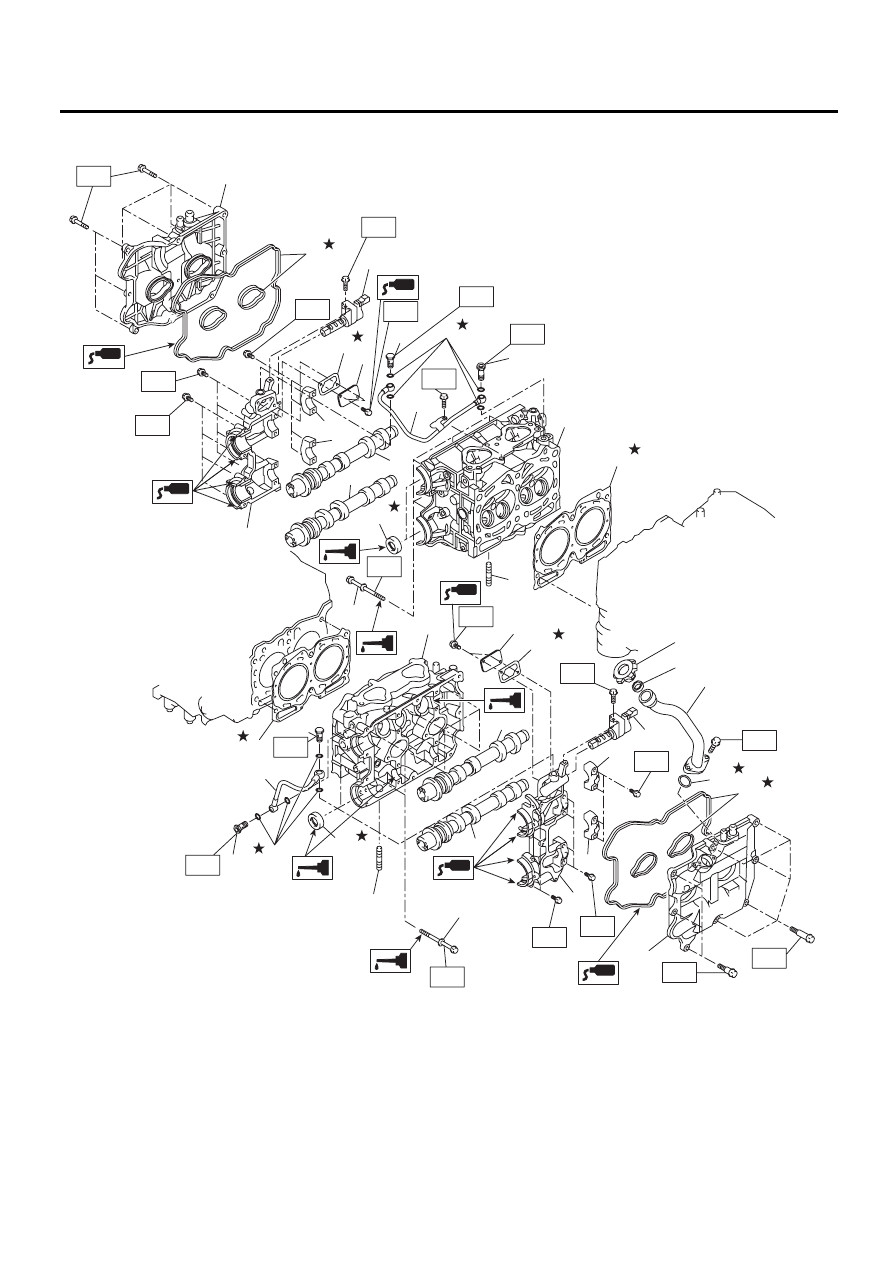

2. ГОЛОВКА БЛОКА ЦИЛИНДРОВ И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ME-03018

T7

(1)

T3

T3

T5

T5

T5

T5

T4

T1

(3)

(7)

(6)

(9)

(8)

(10)

(12)

(29)

(32)

(13)

(26)

(23)

(24)

(21)

(20)

(6)

(16)

(17)

(18)

(9)

(25)

(8)

(19)

(15)

(14)

(30)

(11)

(5)

(4)

(22)

T7

T7

(14)

(32)

(30)

(12)

(28)

(31)

(28)

(31)

(27)

T1

(11)

(2)

T2

T6

T6

T2

T2

T2

T6

T6

T2

ME(H4DO)-16

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1)

Клапанная крышка (правая)

(16) Впускной распределительный

вал (левый)

(31) Штуцер-болт с фильтром (с вы-

ступом)

(2)

Прокладка клапанной крышки (пра-
вая)

(17) Выпускной распределительный

вал (левый)

(3)

Крышка распределительного вала
(передняя правая)

(18) Крышка распределительного

вала (передняя левая)

(32) Штуцер-болт без фильтра (без

выступа)

(4)

Крышка впускного распределитель-
ного вала (задняя правая)

(19) Крышка впускного распредели-

тельного вала (задняя левая)

(5)

Впускной распределительный вал
(правый)

(20) Крышка выпускного распреде-

лительного вала (задняя левая)





(6)

Электромагнитный клапан управле-
ния потоком масла

(21) Прокладка клапанной крышки

(левая)

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(7)

Крышка выпускного распредели-
тельного вала (задняя правая)

(22)
(23)

Клапанная крышка (левая)
Крышка маслозаправочной гор-
ловины

T1: <См. ME(H4DO)-79, УСТАНОВКА,

Головка блока цилиндров.>

(8)

Прокладка

(9)

Крышка возврата масла

(24) Прокладка

T2: 8 (0,8, 5,9)

(10) Выпускной распределительный вал

(правый)

(25) Маслозаправочная труба

T3: 9,75 (1,0, 7,2)

(11) Болт головки блока цилиндров

(26) Уплотнительное кольцо

T4: 6,4 (0,65, 4,7)

(12) Сальник

(27) Масляная трубка (левая)

T5: 20 (2,0, 14,8)

(13) Головка блока цилиндров (правая)

(28) Прокладка

T6: 29 (3,0, 21,4)

(14) Прокладка головки блока цилиндров (29) Масляная трубка (правая)

T7:



<См. ME(H4DO)-73, УСТАНОВКА,
Распределительный вал.>

(15) Головка блока цилиндров (левая)

(30) Резьбовая шпилька
