EN(H4SO)(diag)-189

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BD:КДН P0852 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛИ (МОДЕЛЬ AT)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения
ПРИЗНАК НЕИСПРАВНОСТИ:
Неверный холостой ход

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

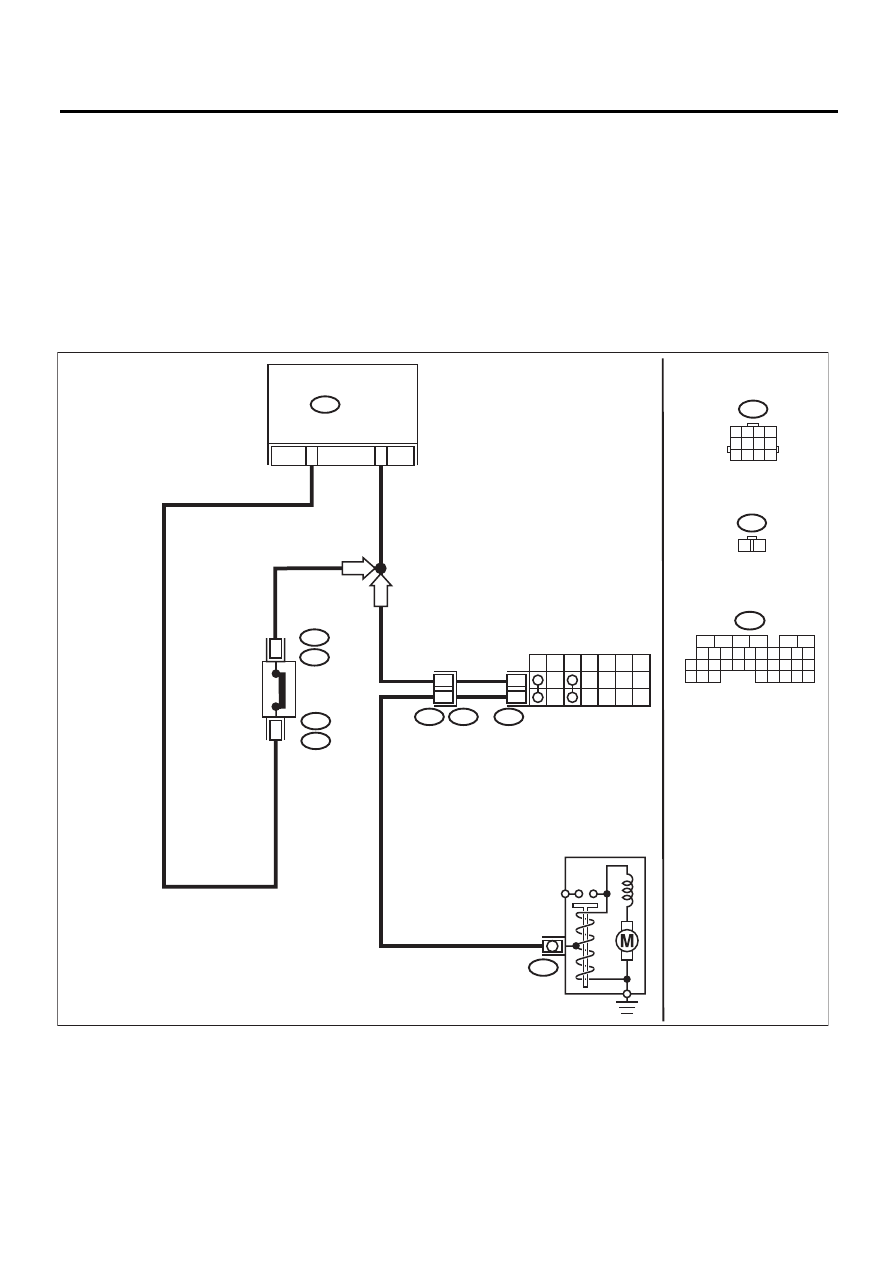

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B12

B25

B14

B12

B25

1 2 3 4
5 6 7 8
9 10 11 12

B136

10 11 12 13 14 15

17 18 19 20
28

21 22 23

33 34 35

EN-05934

B25

ECM

ДАТЧИК
НЕЙТРАЛЬНОЙ
ПЕРЕДАЧИ

ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРАТОРА

ДВИГАТЕЛЬ СТАРТЕРА

EN(H4SO)(diag)-190

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ТРОСА СЕЛЕКТОРА.

Имеются какие-либо не-
исправности в тросе се-
лектора?

Отремонтируйте
или отрегулируй-
те трос селекто-
ра. <См. CS-33,
Трос рычага се-
лектора.>

Переходите к шагу 2.

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между ECM и массой
кузова, установив рычаг селектора в положение
“N” и “P”.

Разъемы и клеммы

(B136) № 31 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 3.

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРАТОРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и переключа-
теля блокиратора.
3) Измерьте сопротивление в проводке между
ECM и разъемом переключателя блокиратора.

Разъемы и клеммы

(B136) № 31 — (T7) № 12:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом переключа-
теля блокиратора.
• Плохой контакт в
соединительном
разъеме

ПРОВЕРКА ЦЕПИ МАССЫ ПЕРЕКЛЮЧАТЕЛЯ
БЛОКИРАТОРА.
Измерьте сопротивление в проводке между
разъемом переключателя блокиратора и массой
двигателя.

Разъемы и клеммы

(T7) № 7 — Масса двигателя:

Сопротивление составля-
ет менее 5 Ом?

Замените пере-
ключатель бло-
киратора. <См.
4AT-52, Пере-
ключатель бло-
киратора.>

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между разъ-
емом переключателя
блокиратора и цепью
массы электродвигате-
ля стартера
• Плохой контакт в
соединительном
разъеме
• Плохой контакт в
разъеме электродви-
гателя стартера
• Плохой контакт в це-
пи массы электродви-
гателя стартера
• Электродвигатель
стартера

EN(H4SO)(diag)-191

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BE:КДН P0852 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ (МОДЕЛЬ MT)

B12

B25

B14

B12

B25

1 2 3 4
5 6 7 8
9 10 11 12

B136

10 11 12 13 14 15

17 18 19 20
28

21 22 23

33 34 35

EN-05934

B25

ECM

ДАТЧИК
НЕЙТРАЛЬНОЙ
ПЕРЕДАЧИ

ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРАТОРА

ДВИГАТЕЛЬ СТАРТЕРА

EN(H4SO)(diag)-192

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BF:КДН P1160 НЕИСПРАВНОСТЬ ВОЗВРАТНОЙ ПРУЖИНЫ

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P2101. <См. EN(H4SO)(diag)-220,
КДН P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕ-
ЛЕМ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

BG:КДН P1492 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №1

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P1498. <См. EN(H4SO)(diag)-194,
КДН P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА 4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУ-
ЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Поверните выключатель зажигания в по-
ложение ON.
2) Переместите рычаг переключения пере-
дач в нейтральное положение.
3) Измерьте напряжение между ECM и мас-
сой кузова.

Разъемы и клеммы

(B136) № 31 (+) — Масса кузова (–):

Напряжение меньше,
чем 1 В?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 2.

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕ-
РЕДАЧИ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM и разъем
проводки трансмиссии (T2).
3) Измерьте сопротивление в проводке меж-
ду ECM и разъемом датчика нейтральной пе-
редачи.

Разъемы и клеммы

(B136) № 31 — (B25) № 2:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните разрыв цепи в
проводке между ECM и
датчиком нейтральной
передачи.

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕ-
РЕДАЧИ.
1) Присоедините разъем к ECM.
2) Измерьте сопротивление в проводке меж-
ду разъемом проводки трансмиссии и массой
двигателя.

Разъемы и клеммы

(B25) № 1 — Масса двигателя:

Сопротивление состав-
ляет менее 5 Ом?

Переходите к ша-
гу 4.

Устраните неисправность
в проводке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в проводке
между ECM и разъемом
датчика нейтральной пере-
дачи
• Плохой контакт в разъ-
еме ECM
• Плохой контакт в со-
единительном разъеме

ПРОВЕРКА ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕ-
РЕДАЧИ.
1) Переместите рычаг переключения пере-
дач в нейтральное положение.
2) Измерьте сопротивление между клемма-
ми разъема жгута проводки трансмиссии.

Разъемы и клеммы

(T2) № 1 — № 2:

Сопротивление состав-
ляет менее 1 Ом?

Устраните пло-
хой контакт в
разъеме жгута
проводки транс-
миссии.

Замените датчик ней-
тральной передачи.
