Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

20

ТОЛЬКО ОДИН ЦИЛИНДР.

Имеются какие-
либо неисправ-
ности в цилиндре?

Отремонтируйте или
замените неисправные
детали.

ПРИМЕЧАНИЕ:
Проверьте следующие
позиции.
• Свечи зажигания
• Провод свечи зажи-
гания
• Топливный инжек-
тор
• Степень сжатия

Переходите к КДН
P0171. <См.
EN(H4SO)(diag)-127,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ В
СИСТЕМЕ (БАНК 1),
Процедура диагностики
с использованием ко-
дов диагностики неис-
правностей (КДН).>

21

ГРУППА ЦИЛИНДРОВ #1И #2.

Имеются неис-
правности в ци-
линдрах #1 и #2?

Отремонтируйте или
замените неисправные
детали.

ПРИМЕЧАНИЕ:
Проверьте следующие
позиции.
• Свечи зажигания
• Топливный инжектор
• Катушка зажигания
• Степень сжатия
Если никаких неисправ-
ностей не найдено, про-
верьте “СИСТЕМУ УП-
РАВЛЕНИЯ ЗАЖИГА-
НИЕМ” со стороны
цилиндров #1 и #2. <См.
EN(H4SO)(diag)-70,
СИСТЕМА УПРАВЛЕ-
НИЯ ЗАЖИГАНИЕМ,
Диагностика неисправ-
ностей при запуске дви-
гателя.>

Переходите к КДН
P0171. <См.
EN(H4SO)(diag)-127,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ В
СИСТЕМЕ (БАНК 1),
Процедура диагностики
с использованием ко-
дов диагностики неис-
правностей (КДН).>

22

ГРУППА ЦИЛИНДРОВ #3И #4.

Имеются неис-
правности в ци-
линдрах #3 и #4?

Отремонтируйте или
замените неисправные
детали.

ПРИМЕЧАНИЕ:
Проверьте следующие
позиции.
• Свечи зажигания
• Топливный инжек-
тор
• Катушка зажигания
• Степень сжатия
Если никаких неисправ-
ностей не найдено, про-
верьте “СИСТЕМУ УП-
РАВЛЕНИЯ ЗАЖИГА-
НИЕМ” со стороны
цилиндров #3 и #4. <См.
EN(H4SO)(diag)-70,
СИСТЕМА УПРАВЛЕ-
НИЯ ЗАЖИГАНИЕМ,
Диагностика неисправ-
ностей при запуске дви-
гателя.>

Переходите к КДН
P0171. <См.
EN(H4SO)(diag)-127,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ В
СИСТЕМЕ (БАНК 1),
Процедура диагностики
с использованием ко-
дов диагностики неис-
правностей (КДН).>

Шаг

Проверка

Да

Нет

EN(H4SO)(diag)-142

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

23

ГРУППА ЦИЛИНДРОВ #1И #3.

Имеются неис-
правности в ци-
линдрах #1 и #3?

Отремонтируйте или
замените неисправные
детали.

ПРИМЕЧАНИЕ:
Проверьте следующие
позиции.
• Свечи зажигания
• Топливный инжек-
тор
• Степень сжатия
• Пропуск зуба ремня
ГРМ

Переходите к КДН
P0171. <См.
EN(H4SO)(diag)-127,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ В
СИСТЕМЕ (БАНК 1),
Процедура диагностики
с использованием ко-
дов диагностики неис-
правностей (КДН).>

24

ГРУППА ЦИЛИНДРОВ #2И #4.

Имеются неис-
правности в ци-
линдрах #2 и #4?

Отремонтируйте или
замените неисправные
детали.

ПРИМЕЧАНИЕ:
Проверьте следующие
позиции.
• Свечи зажигания
• Топливный инжек-
тор
• Степень сжатия
• Пропуск зуба ремня
ГРМ

Переходите к КДН
P0171. <См.
EN(H4SO)(diag)-127,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ В
СИСТЕМЕ (БАНК 1),
Процедура диагностики
с использованием ко-
дов диагностики неис-
правностей (КДН).>

25

ЦИЛИНДРЫ В СЛУЧАЙНОМ ПОРЯДКЕ.

Холостой ход дви-
гателя неровный?

Переходите к КДН
P0171. <См.
EN(H4SO)(diag)-127,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ В
СИСТЕМЕ (БАНК 1),
Процедура диагности-
ки с использованием
кодов диагностики не-
исправностей (КДН).>

Отремонтируйте или
замените неисправные
детали.

ПРИМЕЧАНИЕ:
Проверьте следующие
позиции.
• Свечи зажигания
• Топливный инжектор
• Степень сжатия

Шаг

Проверка

Да

Нет

EN(H4SO)(diag)-143

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AD:КДН P0327 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ДЕТОНАЦИИ 1 (БАНК 1 ИЛИ ЕДИНСТВЕННЫЙ ДАТЧИК)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Плохие ходовые характеристики
• Возникает детонация

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

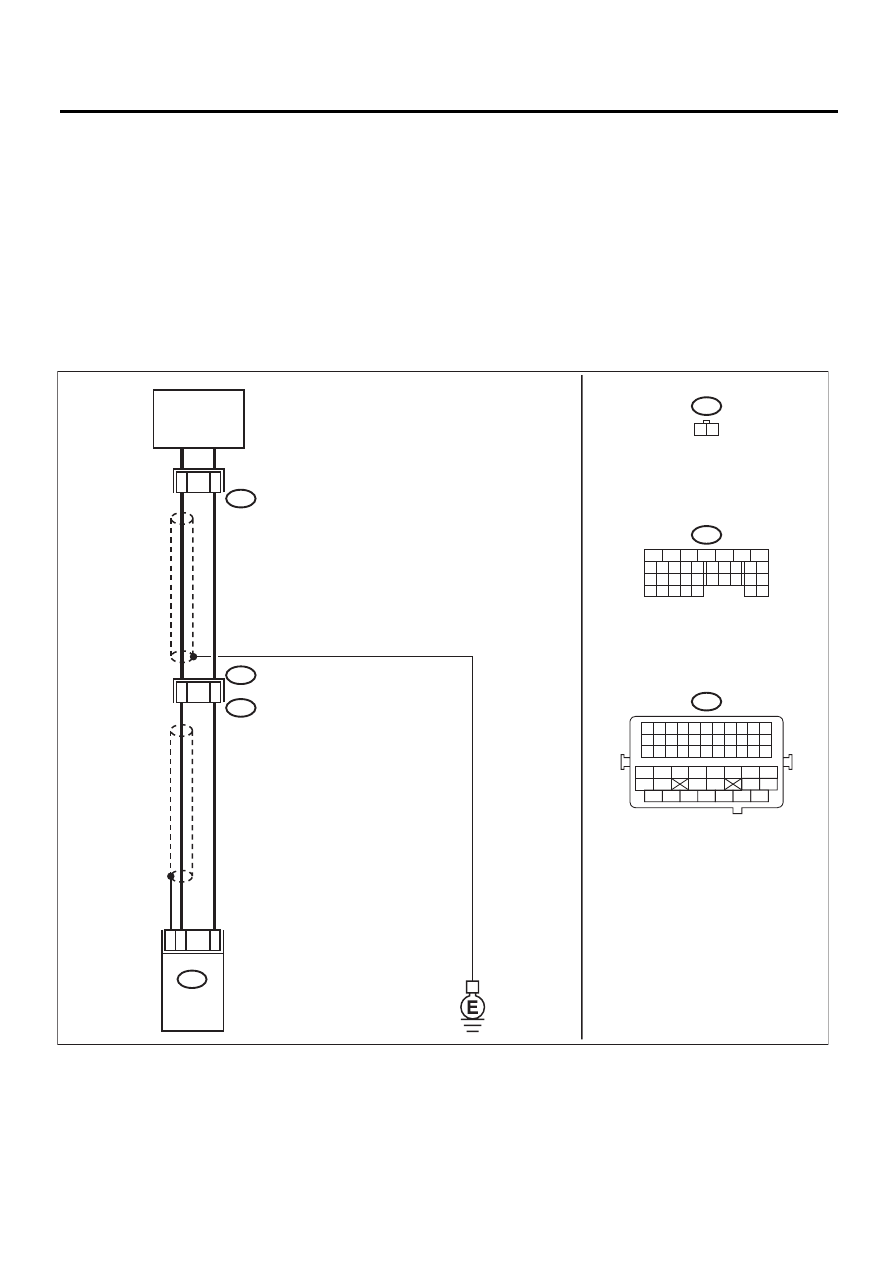

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-03709

E14

1 2

B134

ECM

15

25

29

19

ДАТЧИК

ДЕТОНАЦИИ

B73

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

E14

E4

B73

16

2

1

EN(H4SO)(diag)-144

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТ-
ЧИКОМ ДЕТОНАЦИИ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъемы и клеммы

(B134) № 15 — (B134) № 29:

Сопротивление составляет
600 кОм или более?

Переходите к ша-
гу 2.

Устраните плохой
контакт в разъ-
еме ECM.

2

ПРОВЕРКА ДАТЧИКА ДЕТОНАЦИИ.
1) Отсоедините разъем от датчика детонации.
2) Измерьте сопротивление между клеммами
датчика детонации.

Клеммы

№ 1 — № 2:

Сопротивление составляет
600 кОм или более?

Замените датчик
детонации. <См.
FU(H4SO)-28,
Датчик детона-
ции.>

Устраните неис-
правность в про-
водке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следую-
щее:
• Разрыв цепи в
проводке между
ECM и датчиком
детонации
• Плохой контакт
в разъеме датчи-
ка детонации
• Плохой контакт
в соединитель-
ном разъеме
