EN(H4SO)(diag)-109

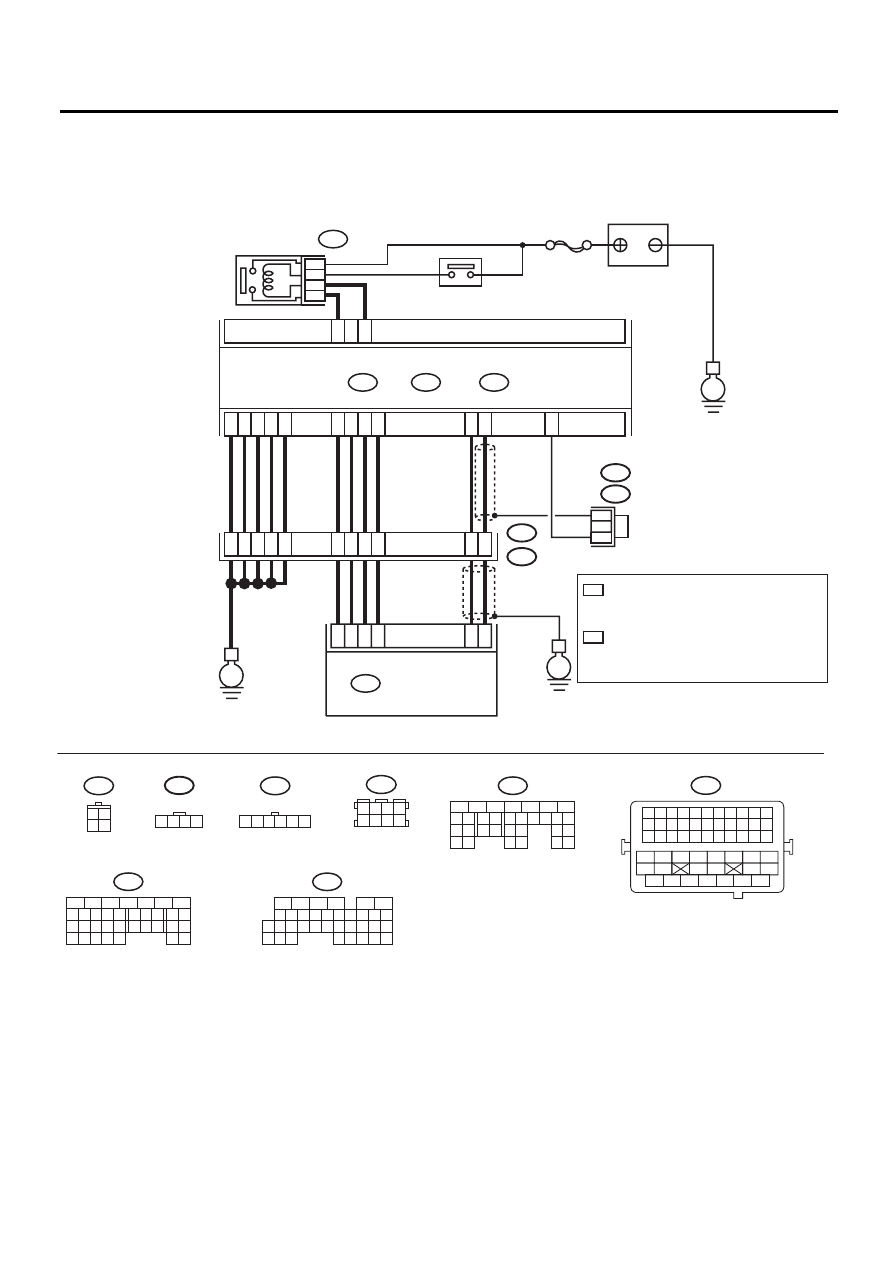

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте данные датчика температуры охлаж-
дающей жидкости двигателя при помощи Subaru
Select Monitor или универсального сканера.
ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о по-
рядке работы, обратитесь к разделу “СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4SO)(diag)-36, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о по-
рядке работы, обратитесь к Руководству по экс-
плуатации универсального сканера.
Температура охлаждающей
жидкости двигателя менее
–40°C (–40°F) ?
Переходите к ша-
гу 2.
Даже если горит
контрольная лам-
па обнаружения
неисправности,
цепь в настоящий
момент работает
нормально. Пов-
торите неисправ-
ность, затем вы-
полните диагнос-
тику еще раз.
ПРИМЕЧАНИЕ:
В этом случае,
возможно вре-
менное наруше-
ние контакта в
разъеме.
2
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Исправьте контакт в разъемах ECM и датчика
температуры охлаждающей жидкости двигателя.
Плохой контакт в разъемах
ECM или датчика темпера-
туры охлаждающей жид-
кости двигателя?
Исправьте кон-
такт в разъемах
ECM и датчика
температуры ох-
лаждающей жид-
кости двигателя.
Переходите к ша-
гу 3.
3
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и датчика тем-
пературы охлаждающей жидкости двигателя.
3) Измерьте сопротивление в проводке между
ECM и разъемом датчика температуры охлаждаю-
щей жидкости двигателя.
Разъемы и клеммы
(B134) № 34 — (E8) № 2:
(B134) № 29 — (E8) № 1:
Сопротивление составляет
менее 1 Ом?
Переходите к ша-
гу 4.
Устраните раз-
рыв в проводке
между ECM и
разъемом датчи-
ка температуры
охлаждающей
жидкости двига-
теля.
4
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ.
1) Присоедините все разъемы.
2) Поверните выключатель зажигания в положе-
ние ON.
3) Измерьте напряжение между ECM и массой ку-
зова.
Разъемы и клеммы
(B134) № 34 (+) — Масса кузова (–):
Напряжение составляет 5 В
или более?
Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
датчика темпера-
туры охлаждаю-
щей жидкости
двигателя.
Замените датчик
температуры ох-
лаждающей жид-
кости. <См.
FU(H4SO)-25,
Датчик темпера-
туры охлаждаю-
щей жидкости
двигателя.>
