ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

IN(H4SO)

Страница

1.

Общие сведения .......................................................................................2

2.

Фильтрующий элемент воздушного фильтра ........................................4

3.

Корпус воздушного фильтра ...................................................................5

4.

Воздухозаборная камера  ........................................................................6

5.

Воздухозаборный короб ..........................................................................7

6.

Резонаторная камера ..............................................................................8

IN(H4SO)-2

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

1. Общие сведения

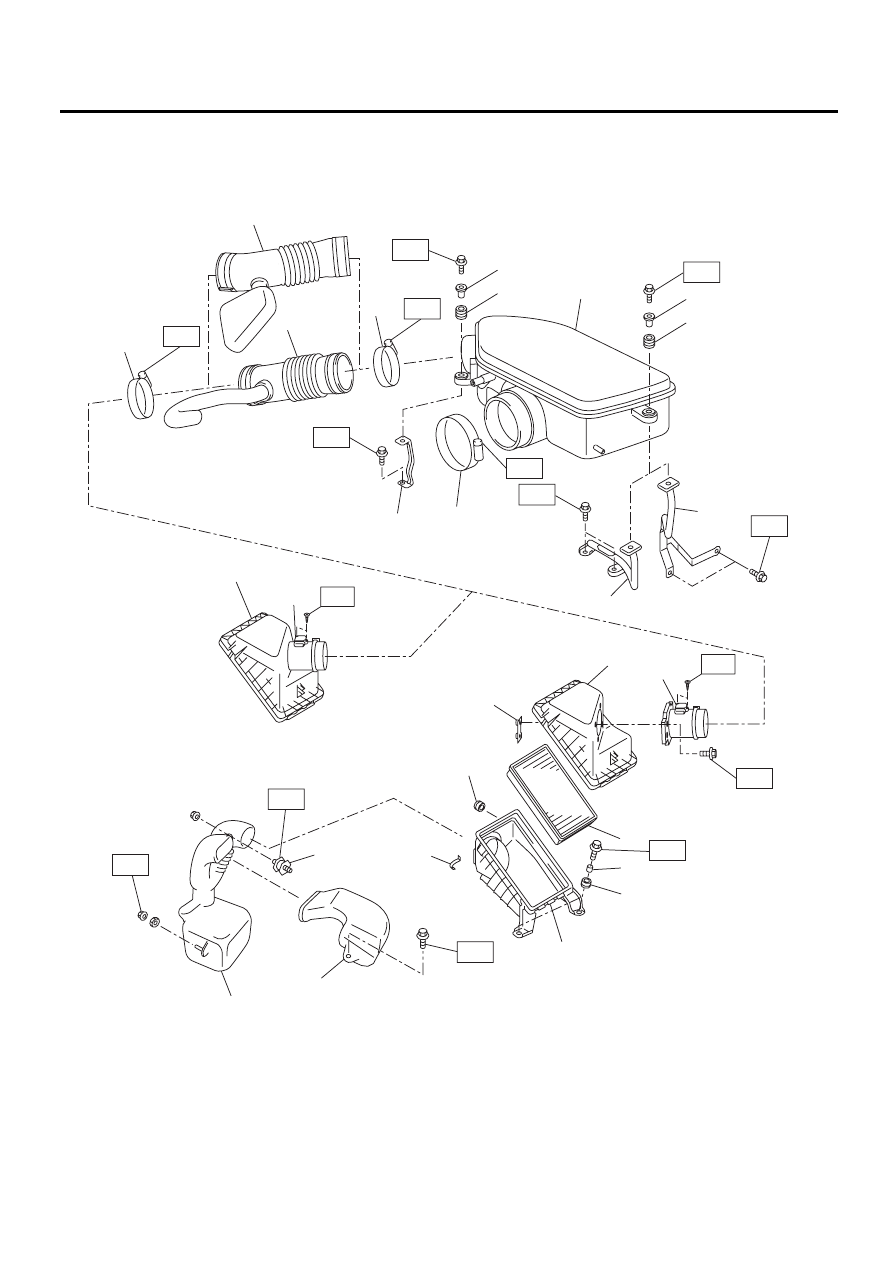

A: УЗЕЛ

IN-02205

(22)

(12)

T5

(1)

(2)

(3)

T3

T3

T3

T3

T1

T4

T4

T6

T4

T6

T2

T2

T6

(16)

(15)

(16)

(15)

(13)

(17)

(13)

(14)

(21)

(20)

(13)

(19)

(18)

(11)

(6)

(9)

(8)

(7)

(10)

(4)

(5)

(12)

T5

IN(H4SO)-3

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

(1)

Резонаторная камера

(12) Датчик массового расхода и темпе-

ратуры впускаемого воздуха

(22) Верхняя крышка воздушного фильтра

(Модель DOHC без турбонаддува)

(2)

Подушка

(3)

Воздухозаборный короб

(13) Хомут

(4)

Подушка

(14) Впускной соединительный патрубок

(модель SOHC)

Момент затяжки: Нм (кгс-м, фунт-сила
фут)

(5)

Зажим

(15) Подушка

T1: 33 (3,4, 24,3)

(6)

Нижняя часть корпуса воз-
душного фильтра

(16) Распорная втулка

T2: 6,5 (0,66, 4,8)

(7)

Подушка

(17) Воздухозаборная камера

T3: 7,5 (0,76, 5,5)

(8)

Распорная втулка

(18) Стойка левая (модель MT)

T4: 16 (1,6, 11,8)

(9)

Фильтрующий элемент воз-
душного фильтра

(19) Стойка левая (модель AT)

T5: 1 (0,1, 0,7)

(10) Направляющая

(20) Стойка правая

T6: 3 (0,3, 2,1)

(11) Верхняя крышка воздушно-

го фильтра (модель SOHC)

(21) Впускной соединительный патрубок

(Модель DOHC без турбонаддува)

IN(H4SO)-4

Фильтрующий элемент воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

2. Фильтрующий элемент

воздушного фильтра

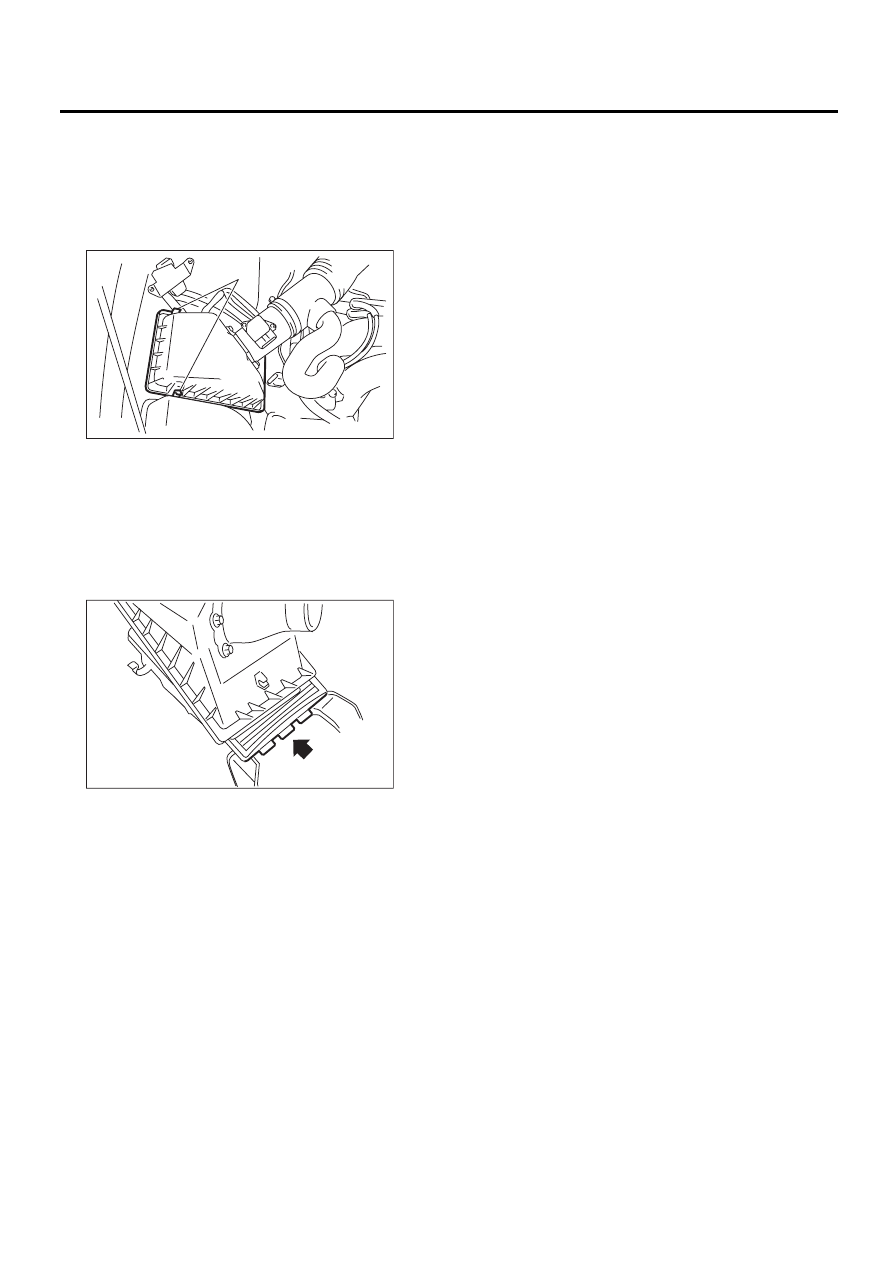

A: СНЯТИЕ

1) Снимите зажимы (B) с корпуса воздушного
фильтра.

2) Снимите фильтрующий элемент.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Вставьте нижний язычок корпуса и закрепите
зажим.

C: ПРОВЕРКА

Замените при сильном повреждении или за-
грязнении.

PM-02090

(B)

IN-00030
