SB-14

Ремень безопасности переднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

5. Ремень безопасности

переднего сиденья

A: СНЯТИЕ

1. УЗЕЛ РЕМНЯ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНЬЯ

ОСТОРОЖНО:
• Не допускайте ударов по преднатяжите-
лю ремня безопасности и не роняйте его.
• Преднатяжитель ремня безопасности и
кронштейн выполнены единым блоком, по-
этому не разбирайте их.
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
2) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
3) Снимите нижнюю внутреннюю отделку
средней стойки. <См. EI-63, СНЯТИЕ, Нижняя
часть внутренней отделки.>
4) Снимите верхнюю внутреннюю отделку
средней стойки. <См. EI-65, СНЯТИЕ, Верхняя
часть внутренней отделки.>

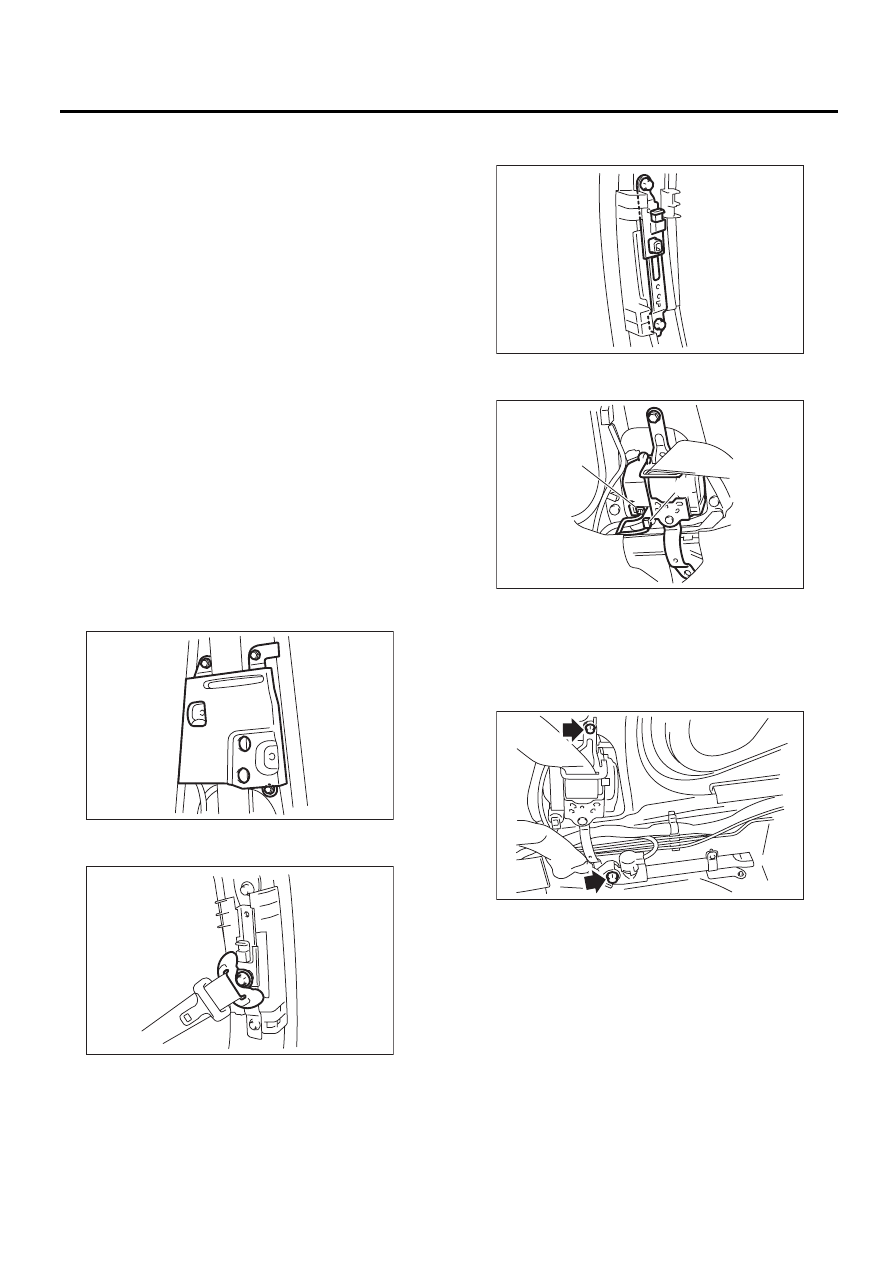

5) Отверните болт и снимите нижний внутрен-
ний щиток средней стойки.

6) Выверните болт и снимите узел крепления
плечевой лямки ремня безопасности.

7) Выверните болт и снимите регулируемый по
высоте узел крепления.

8) Отсоедините разъем (A) преднатяжителя
ремня безопасности.

ПРИМЕЧАНИЕ:
Отсоедините разъем (B) редуктора натяжения
для натяжителя ремня безопасности с функци-
ей ослабления натяжения.
9) Снимите напольный коврик, после чего от-
верните болт.

10) Отсоедините разъем оранжевого цвета
жгута проводов преднатяжителя поясной лям-
ки, после чего снимите узел ремня безопаснос-
ти переднего сиденья.

SB-00144

SB-00152

SB-00153

SB-00298

(A)

(B)

SB-00299

SB-15

Ремень безопасности переднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

2. УЗЕЛ ЗАМКА РЕМНЯ ПЕРЕДНЕГО
СИДЕНЬЯ

1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
2) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>
3) Отсоедините разъем предупреждающей
лампы ремня безопасности, расположенный
под сиденьем.
4) Снимите зажимы жгута проводов с направ-
ляющей сиденья.

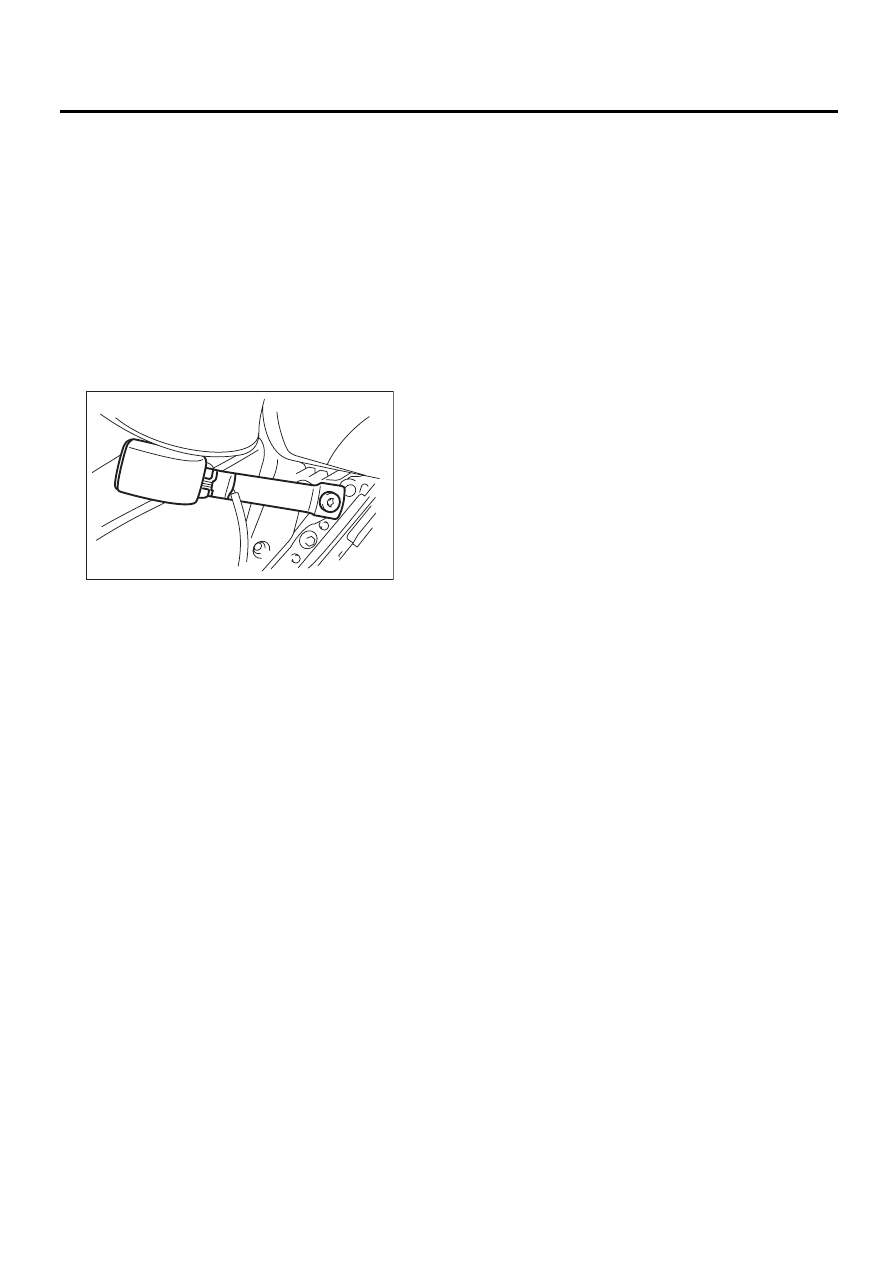

5) Отверните болт TORX

®

, затем снимите узел

замка ремня безопасности.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Узлы и детали со стороны водителя и пе-
реднего пассажира не являются идентич-
ными. Перед установкой убедитесь, что вы-
брали правильную деталь.
• Будьте внимательны, не перекручивайте
ленту ремня безопасности при установке.

Момент затяжки:

<См. SB-2, РЕМЕНЬ БЕЗОПАСНОСТИ ПЕ-
РЕДНЕГО СИДЕНЬЯ, УЗЕЛ, Общие сведе-
ния.>

C: ПРОВЕРКА

Проверьте следующие элементы и при необхо-
димости замените детали новыми.
• Преднатяжитель на предмет трещин или де-
формации.
• Ремень безопасности на предмет ослабле-
ния, износа или изгиба.
• Ремень безопасности на предмет чрезмерно-
го растяжения или тугого вытягивания.
• Узел замка ремня безопасности на предмет
деформации или повреждений.
• Замок ремня безопасности на предмет нор-
мальной фиксации.

SE-00332

SB-16

Ремни безопасности заднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

6. Ремни безопасности

заднего сиденья

A: СНЯТИЕ

1. УЗЛЫ РЕМНЕЙ БЕЗОПАСНОСТИ
ПРАВОГО И ЛЕВОГО СИДЕНЬЯ
(МОДЕЛЬ С КУЗОВОМ СЕДАН)

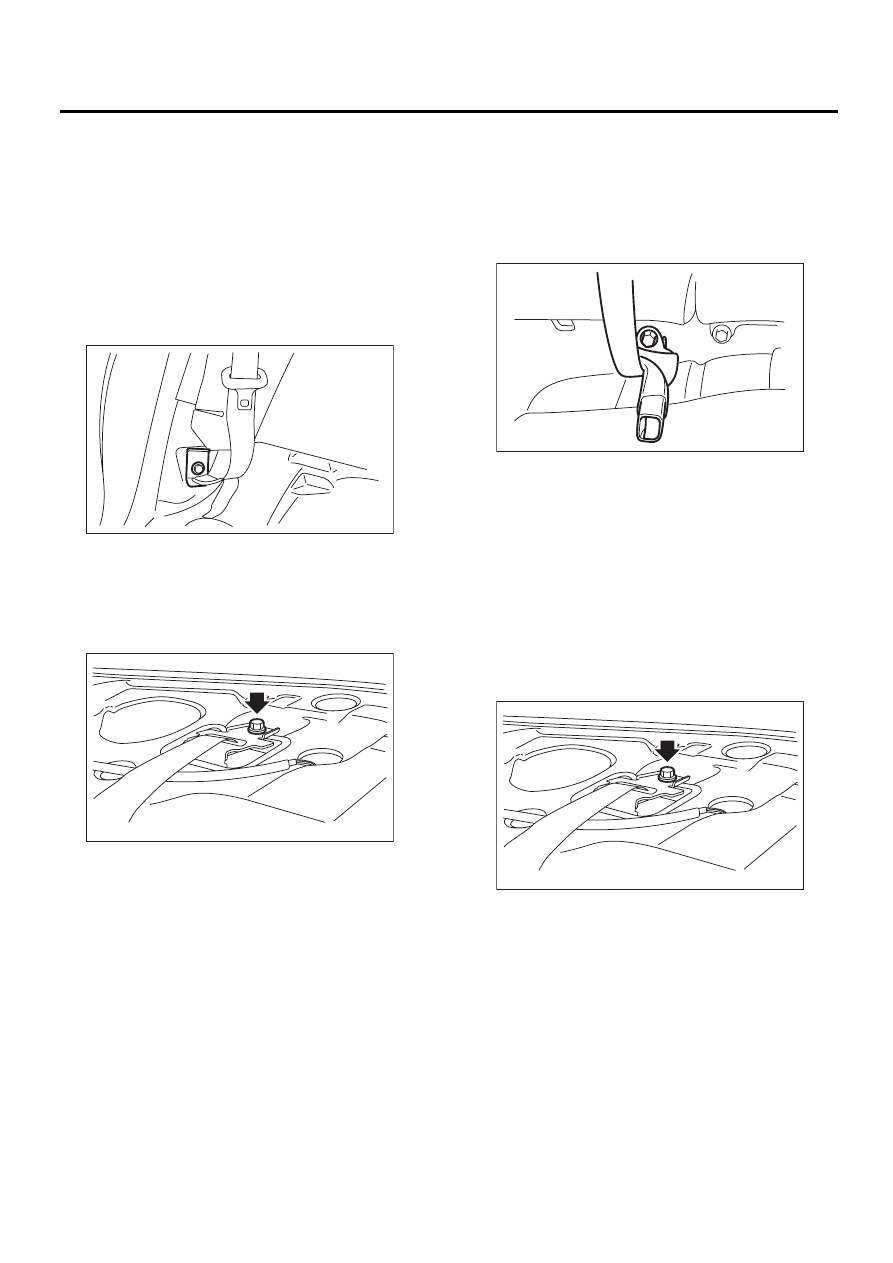

1) Снимите заднее сиденье. <См. SE-16, СНЯ-
ТИЕ, Заднее сиденье.>
2) Снимите болт нижнего узла крепления рем-
ня безопасности.

3) Снимите внутреннюю отделку задней чет-
верти. <См. EI-66, МОДЕЛЬ С КУЗОВОМ СЕДАН
(МОДЕЛЬ С ПОДУШКАМИ-ШТОРКАМИ), СНЯ-
ТИЕ, Внутренняя отделка задней четверти.>
4) Выверните болты, а затем отсоедините узел
ремня безопасности сиденья третьего ряда.

2. УЗЕЛ ПЛЕЧЕВОЙ ЛЯМКИ ЦЕНТРАЛЬ-
НОГО РЕМНЯ БЕЗОПАСНОСТИ (МОДЕЛЬ
С КУЗОВОМ СЕДАН)

1) Снимите подушку заднего сиденья. <См. SE-
16, СНЯТИЕ, Заднее сиденье.>
2) Снимите болт нижнего узла крепления рем-
ня безопасности.

ПРИМЕЧАНИЕ:
Для моделей с предупреждающей лампой рем-
ня безопасности заднего сиденья отсоедините
разъем предупреждающей лампы ремня безо-
пасности.
3) Снимите внутреннюю отделку задней чет-
верти. <См. EI-66, СНЯТИЕ, Внутренняя отде-
лка задней четверти.>
4) Снимите внутреннюю отделку задней полки.
<См. EI-73, СНЯТИЕ, Внутренняя отделка за-
дней полки.>
5) Отверните болты, затем снимите узел пле-
чевой лямки ремня безопасности.

SB-00084

SB-00089

SB-00149

SB-00089

SB-17

Ремни безопасности заднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

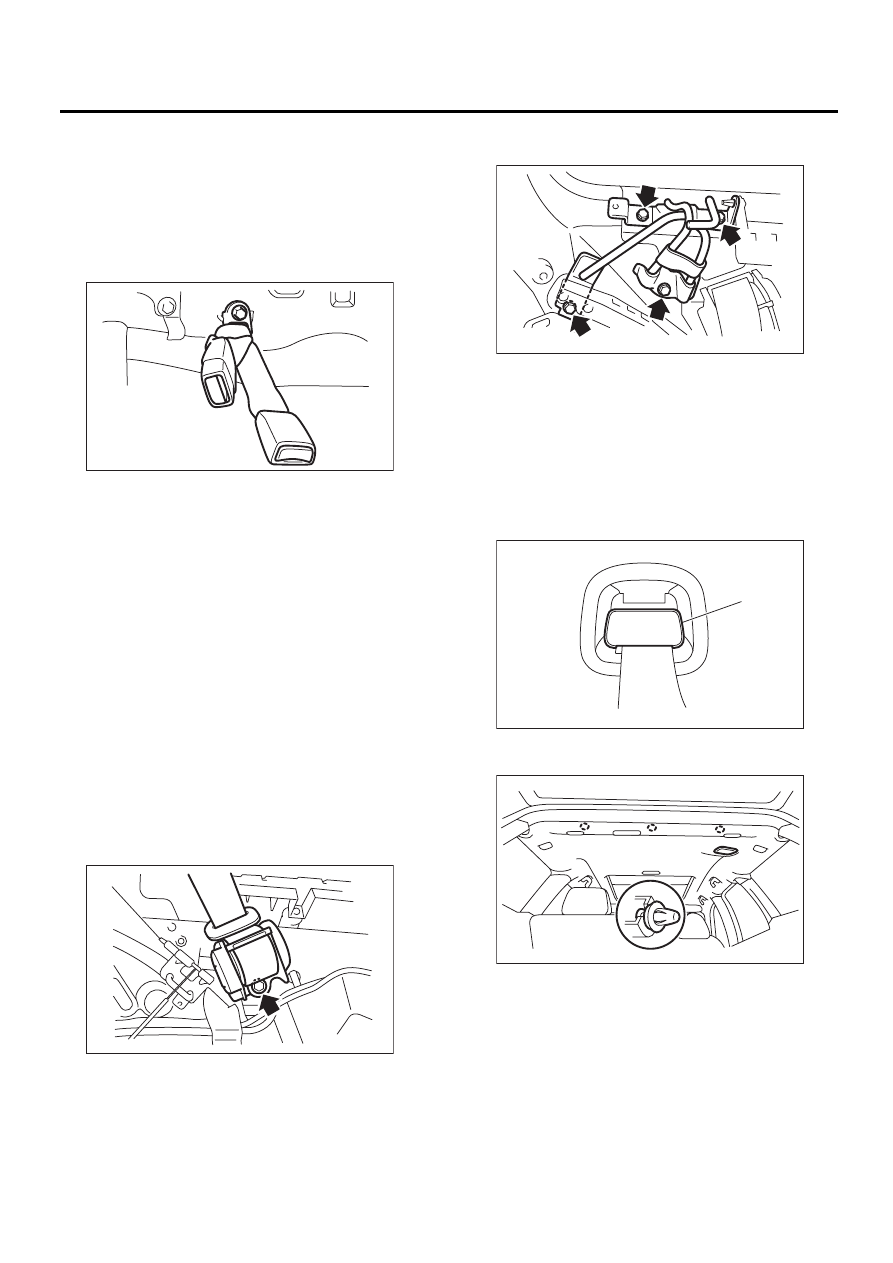

3. УЗЕЛ ЛЕВОГО ЗАМКА РЕМНЯ БЕЗО-
ПАСНОСТИ ЦЕНТРАЛЬНОГО СИДЕНЬЯ
(МОДЕЛЬ С КУЗОВОМ СЕДАН)

1) Снимите подушку заднего сиденья. <См. SE-
16, СНЯТИЕ, Заднее сиденье.>
2) Отверните болты, затем снимите узел лево-
го замка ремня безопасности центрального си-
денья.

ПРИМЕЧАНИЕ:
Для моделей с предупреждающей лампой рем-
ня безопасности заднего сиденья отсоедините
разъем предупреждающей лампы ремня безо-
пасности.

4. УЗЛЫ РЕМНЕЙ БЕЗОПАСНОСТИ
ПРАВОГО И ЛЕВОГО СИДЕНЬЯ
(МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ)

1) Снимите ящик в полу багажного отсека.
<См. EI-77, СНЯТИЕ, Ящик в полу багажного
отсека.>
2) Снимите подушку заднего сиденья плечевую
спинку. <См. SE-17, МОДЕЛЬ С КУЗОВОМ УНИ-
ВЕРСАЛ, СНЯТИЕ, Заднее сиденье.>
3) Снимите нижнюю часть внутренней отделки
задней четверти. <См. EI-67, МОДЕЛЬ С КУЗО-
ВОМ УНИВЕРСАЛ, СНЯТИЕ, Внутренняя отде-
лка задней четверти.>
4) Отверните болт и снимите натяжитель рем-
ня безопасности бокового сиденья.

5) Отверните болт и снимите направляющую
ремня безопасности бокового сиденья.

5. УЗЕЛ ПЛЕЧЕВОЙ ЛЯМКИ ЦЕНТРАЛЬ-
НОГО РЕМНЯ БЕЗОПАСНОСТИ (МОДЕЛЬ
С КУЗОВОМ УНИВЕРСАЛ)

1) Снимите внутреннюю отделку задней стойки.
<См. EI-67, МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ,
СНЯТИЕ, Внутренняя отделка задней четвер-
ти.>
2) Снимите крышку (А) в отделке крыши и
вставьте ее под отделку крыши.

3) Снимите скобы, а затем опустите край отде-
лки крыши.

ОСТОРОЖНО:
При снятии скоб отделки крыши не прила-
гайте чрезмерного усилия, отводя отделку
крыши назад. В противном случае, она мо-
жет быть повреждена.

SB-00150

SB-00151

SB-00158

(A)

SB-00236

SB-00155
