AB(diag)-122

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AT:КДН F5 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН F5 обратитесь к сведениям по КДН F6. <См.
AB(diag)-123, КДН F6 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-41,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите прове-
дение диагностики.

Шаг

Проверка

Да

Нет

AB(diag)-123

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AU:КДН F6 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв или короткое замыкание в жгуте проводов шины левой боковой подушки безопас-
ности.
• Неисправность датчика левой боковой подушки безопасности или датчика левой подушки-
шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности и разъемы преднатяжителей
ремней безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

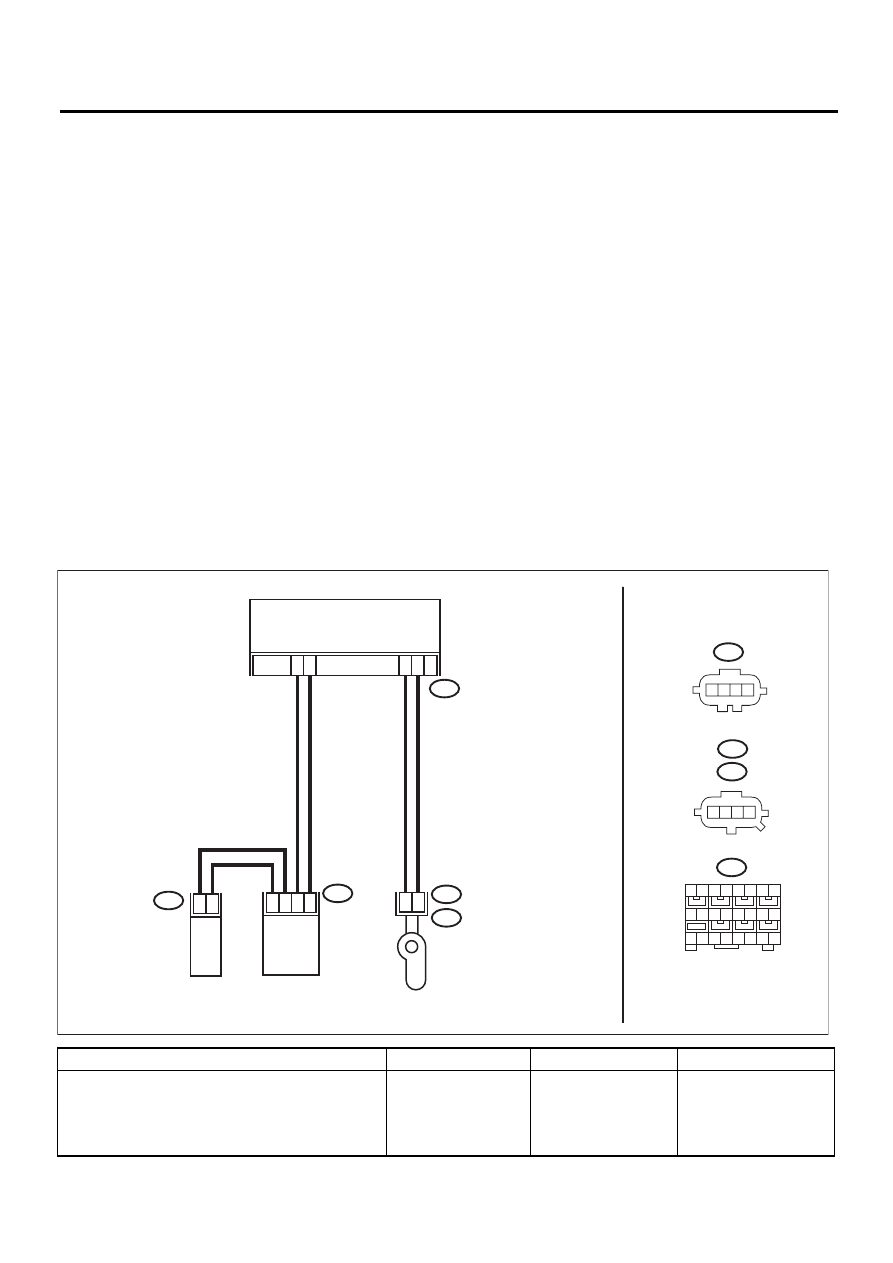

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
(AB17), (AB23) и (AB32) между блоком управ-
ления системой подушек безопасности и дат-
чиком левой подушки-шторки безопасности.

Выявлен ли плохой
контакт?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к шагу 2.

AB17

AB19

AB20

AB23

AB17

AB23

AB-01877

AB32

18 19 20 21 22 23 24

1 2 3

5 6 7 8

11 12 13 14

AB19

1 2 3 4

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ

СТОЙКЕ)

МОДУЛЬ ЛЕВОЙ

БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

AB(diag)-124

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖ-
ДУ ДАТЧИКОМ ЛЕВОЙ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ И ДАТЧИКОМ ЛЕВОЙ ПО-
ДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в по-
ложение OFF, отсоедините провод массы от
аккумулятора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатя-
жителя левого ремня безопасности.
3) Отсоедините разъем (AB31) от модуля ле-
вой подушки-шторки безопасности.
4) Отсоедините разъемы (AB19) и (AB20) от
модуля левой боковой подушки безопасности.
5) Отсоедините разъем (AB23) датчика левой
боковой подушки безопасности.
6) Подсоедините разъем (AB23) датчика ле-
вой боковой подушки безопасности к разъему
(1AI) диагностического жгута проводов AI.
7) Подсоедините разъем (2AI) диагностичес-
кого жгута проводов AI к разъему (1V) диа-
гностического жгута проводов V.
8) Отсоедините разъем (AB32) от датчика ле-
вой подушки-шторки безопасности и подсо-
едините разъем (2V) диагностического жгута
проводов V.
9) Измерьте сопротивление между клеммами
разъема (3V) диагностического жгута прово-
дов V.

Разъемы и клеммы

(3V) № 2 — (3V) № 6:
(3V) № 1 — (3V) № 7:

Сопротивление со-
ставляет менее 10
Ом?

Переходите к шагу 3. Замените как задний

жгут проводов системы
подушек безопаснос-
ти, так и жгут проводов
кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖ-
ДУ ДАТЧИКОМ БОКОВОЙ ПОДУШКИ БЕЗО-
ПАСНОСТИ И
ДАТЧИКОМ ЛЕВОЙ ПОДУШКИ-ШТОРКИ БЕ-
ЗОПАСНОСТИ).
Измерьте сопротивление между разъемом
(3V) диагностического жгута проводов V и мас-
сой кузова, и сопротивление между разъемом
(3V) диагностического жгута проводов V.

Разъемы и клеммы

(3V) № 6 — Масса кузова:
(3V) № 7 — Масса кузова:
(3V) № 2 — (3V) № 1:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 4. Замените как задний

жгут проводов системы
подушек безопаснос-
ти, так и жгут проводов
кузова.

Шаг

Проверка

Да

Нет

AB(diag)-125

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖ-
ДУ БЛОКОМ УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ И
ДАТЧИКОМ ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕ-
ЗОПАСНОСТИ).
1) Отсоедините разъемы (AB17), (AB6) и
(AB18) от блока управления системой подушек
безопасности.
2) Подсоедините разъем (1AG) диагностичес-
кого жгута проводов AG к разъемам (AB17),
(AB6) и (AB18).
3) Отсоедините разъем (AB23) датчика левой
боковой подушки безопасности от разъема
(1AI) диагностического жгута проводов AI.
4) Отсоедините разъем (2AI) диагностическо-
го жгута проводов AI от разъема (1V) диагнос-
тического жгута проводов V.
5) Подсоедините разъем (2V) диагностичес-
кого жгута проводов V к разъему (AB23).
6) Измерьте сопротивление между разъемом
(5AG) диагностического жгута проводов AG и
разъемом (3V) диагностического жгута прово-
дов V.

Разъемы и клеммы

(5AG) № 10 — (3V) № 1:
(5AG) № 8 — (3V) № 2:

Сопротивление со-
ставляет менее 10
Ом?

Переходите к шагу 5. Замените как задний

жгут проводов системы
подушек безопаснос-
ти, так и жгут проводов
кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖ-
ДУ ДАТЧИКОМ ЛЕВОЙ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ И ДАТЧИКОМ ЛЕВОЙ ПО-
ДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом
(3V) диагностического жгута проводов V и мас-
сой кузова, а также сопротивление между
разъемом (5AG) диагностического жгута про-
водов AG и разъемом (3V) диагностического
жгута проводов V.

Разъемы и клеммы

(3V) № 2 — Масса кузова:
(3V) № 1 — Масса кузова:
(5AG) № 10 — (5AG) № 8:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 6. Замените как задний

жгут проводов системы
подушек безопаснос-
ти, так и жгут проводов
кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕ-
МОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же са-
мый КДН?

Переходите к шагу 7. Переходите к шагу 8.

Шаг

Проверка

Да

Нет
