Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 978

AB(diag)-74

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности
и преднатяжителем правого ремня безопасности.

Выявлен ли плохой
контакт?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

ПРОВЕРКА ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗО-
ПАСНОСТИ.
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Подсоедините разъем (1N) диагностического
жгута проводов N к разъему (AB26).
4) Подсоедините резистор модуля подушки безо-
пасности к разъему (2N) диагностического жгута
проводов N.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 се-
кунд, а затем гаснет?

Замените преднатя-
житель правого рем-
ня безопасности.
<См. SB-14, Ремни
безопасности пере-
дних сидений.>

Переходите к ша-
гу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопас-
ности от разъема (2N) диагностического жгута про-
водов N.
3) Отсоедините разъем (AB24) от модуля боковой
подушки безопасности (правой).
4) Отсоедините разъем (AB33) от модуля правой по-
душки-шторки безопасности.
5) Отсоедините разъем (AB30) от преднатяжителя
поясной лямки ремня безопасности.
6) Отсоедините разъемы (AB6), (AB17) и (AB18) от
блока управления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB18), (AB17) и (AB6).

ПРИМЕЧАНИЕ:
Для моделей без боковых подушек безопасности
подсоедините диагностический жгут проводов к
разъемам (AB6), (AB17), (AB18) и (1 AG).
8) Измерьте сопротивление между разъемом (3AG)
диагностического жгута проводов AG и разъемом (2N)
диагностического жгута проводов N.

Разъемы и клеммы

(3AG) № 18 — (2N) № 2:
(3AG) № 20 — (2N) № 1:

Сопротивление со-
ставляет менее 10
Ом?

Переходите к шагу 4. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
Измерьте сопротивление между клеммами разъема
(3AG) диагностического жгута проводов AG.

Разъемы и клеммы

(3AG) № 18 — (3AG) № 20:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 5. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

AB(diag)-75

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (3AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(3AG) № 18 — Масса кузова:
(3AG) № 20 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 6. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-23, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 7.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-41,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-76

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

S: КДН 62 НЕИСПРАВНОСТЬ ПРЕДНАТЯЖИТЕЛЯ ЛЕВОГО РЕМНЯ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв, короткое замыкание или замыкание на массу в цепи преднатяжителя левого ремня бе-
зопасности.
• Неисправность блока управления системой подушек безопасности.
• Преднатяжитель ремня безопасности неисправен.
• Жгут проводов преднатяжителя ремня безопасности неисправен.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

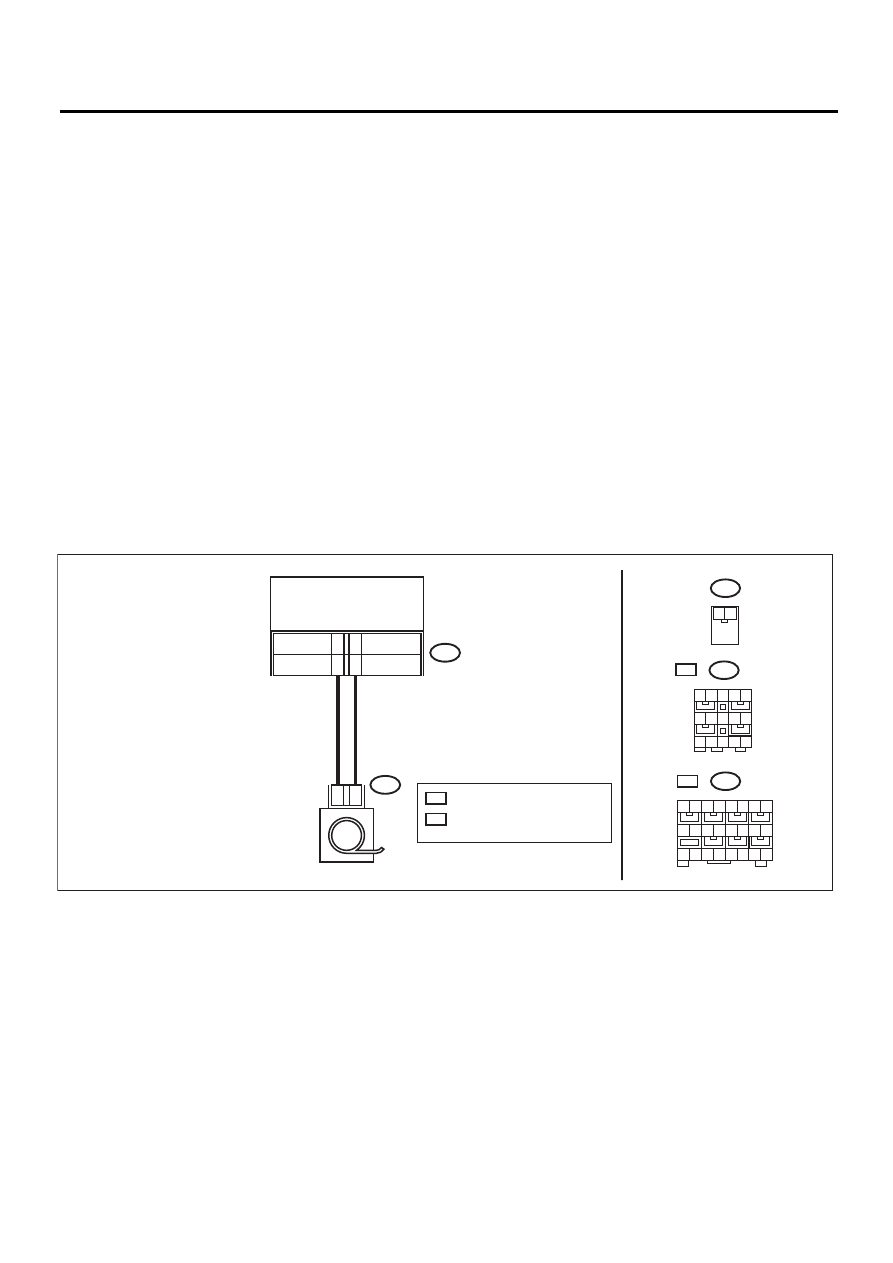

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01801

AB21

1 2

AB17

AB21

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ПРАВЫЙ ПРЕДНАТЯЖИТЕЛЬ

AB17

18 19 20 21 22 23 24

1 2 3

5 6 7 8

11 12 13 14

1 2 3

6 7 8 9

11 12 13 14 15

AB17

OS : МОДЕЛЬ БЕЗ БОКОВЫХ

ПОДУШЕК БЕЗОПАСНОСТИ

: МОДЕЛЬ С БОКОВЫМИ

ПОДУШКАМИ БЕЗОПАСНОСТИ

AB(diag)-77

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности
и преднатяжителем левого ремня безопасности.

Выявлен ли плохой кон-
такт?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

ПРОВЕРКА ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗО-
ПАСНОСТИ.
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжителя
левого ремня безопасности.
3) Подсоедините разъем (1N) диагностического
жгута проводов N к разъему (AB21).
4) Подсоедините резистор модуля подушки безо-
пасности к разъему (2N) диагностического жгута
проводов N.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждающая
лампа системы подушек
безопасности горит в
течение 6 секунд, а за-
тем гаснет?

Замените преднатя-
житель левого рем-
ня безопасности.
<См. SB-14, Ремни
безопасности пере-
дних сидений.>

Переходите к ша-
гу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ЛЕВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безо-
пасности от разъема (2N) диагностического жгута
проводов N.
3) Отсоедините разъем (AB19) от модуля боковой
подушки безопасности (левой).
4) Отсоедините разъем (AB31) от модуля левой по-
душки-шторки безопасности.
5) Отсоедините разъемы (AB6), (AB17) и (AB18) от
блока управления системой подушек безопасности.
6) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6), (AB17) и (AB18).

ПРИМЕЧАНИЕ:
Для моделей без боковых подушек безопасности
подсоедините диагностический жгут проводов к
разъемам (AB6), (AB17), (AB18) и (1 AG).
7) Измерьте сопротивление между разъемом
(3AG) диагностического жгута проводов AG и разъ-
емом (2N) диагностического жгута проводов N.

Разъемы и клеммы

(3AG) № 12 — (2N) № 2:
(3AG) № 10 — (2N) № 1:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к шагу 4. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ЛЕВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
Измерьте сопротивление между клеммами разъема
(3AG) диагностического жгута проводов AG.

Разъемы и клеммы

(3AG) № 10 — (3AG) № 12:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу 5. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.
