Места осмотра после столкновения
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ
3. Места осмотра после
столкновения
A: ЗАМЕНА
При срабатывании подушки безопасности за-
мене подлежат следующие детали.

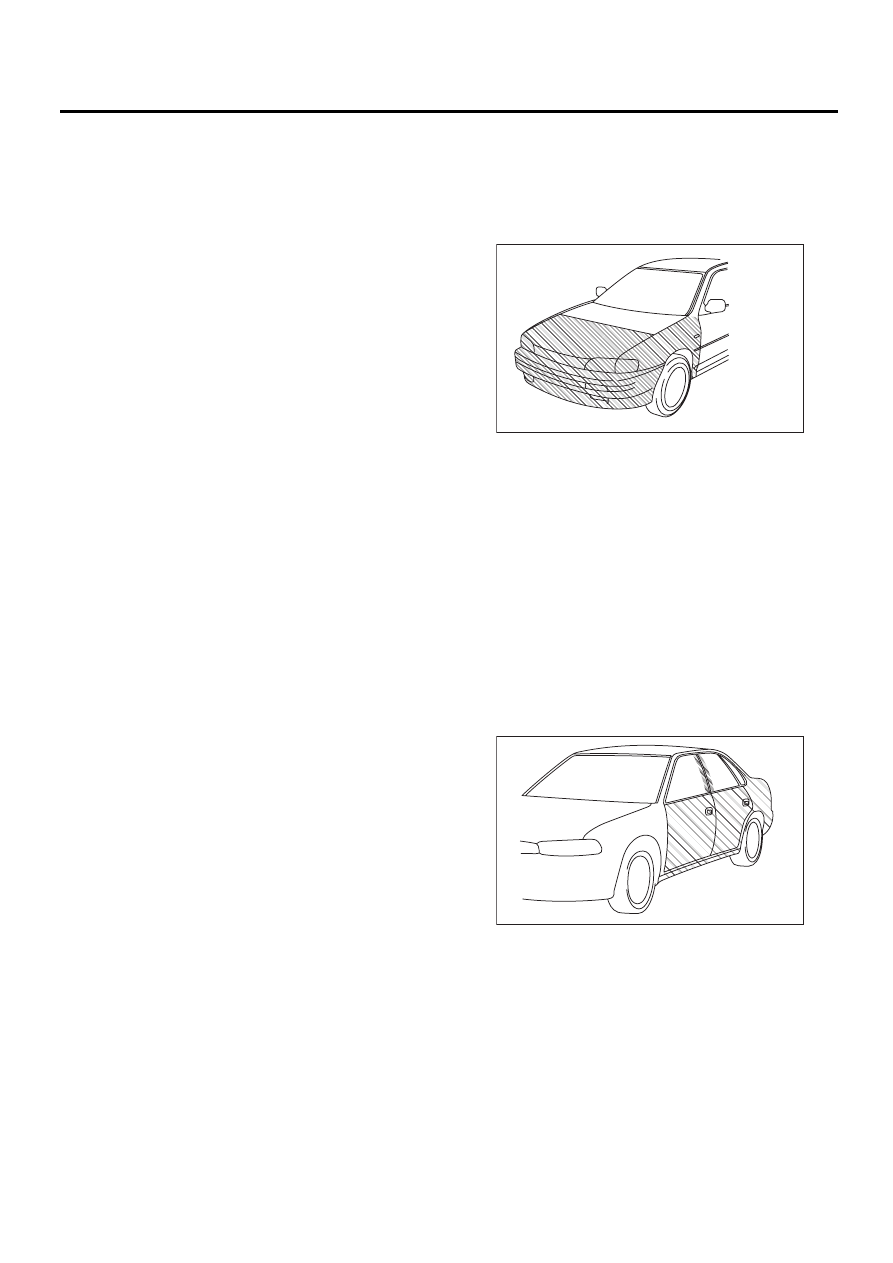

1. ЛОБОВОЕ СТОЛКНОВЕНИЕ
1) Модуль подушки безопасности водителя
2) Модуль подушки безопасности переднего
пассажира
3) Ремень безопасности водителя (преднатя-
житель)
4) Преднатяжитель поясной лямки ремня безо-
пасности (модель с преднатяжителем поясной
лямки ремня безопасности)
5) Ремень безопасности переднего пассажира
(преднатяжитель)
6) Блок управления системой подушек безо-
пасности
7) Дополнительный датчик лобового удара
8) Поворотный разъем рулевой колонки
9) Панель приборов (для установки вместе с
модулем подушки безопасности переднего
пассажира)
2. БОКОВОЙ УДАР
1) Блок управления системой подушек безо-
пасности
2) Вспомогательный датчик определения уров-
ня безопасности, крышка и монтажный кронш-
тейн
3) Модуль боковой подушки безопасности
(спинка сиденья на стороне срабатывания)
4) Датчик боковой подушки безопасности (на
стороне срабатывания)
5) Модуль подушки-шторки безопасности (на
стороне срабатывания)
6) Модуль подушки-шторки безопасности (на
стороне срабатывания)
3. ПРОВЕРКА ДРУГИХ ДЕТАЛЕЙ
Проверьте следующие детали. Поврежденные
детали замените новыми.
1) Рулевое колесо и рулевая колонка
Проверьте рулевую колонку на надежность
крепления, возможность регулировки вперед-
назад и вверх-вниз, а также возможность регу-
лировки вперед-назад при отпускании рычага
наклона. (После столкновения может сработать
ударопоглощающая часть рулевой колонки.)
2) Проверьте разъем модуля подушки безопас-
ности водителя, преднатяжителя и т.п. на на-
личие повреждений, а также каждый жгут про-
водов на пережим или повреждение разъемов.
При выявлении повреждений замените весь
жгут проводов.
3) Проверьте подушки сидений, спинки и на-
правляющие сидений, а также их подголовни-
ки на предмет надежности крепления и нали-
чия люфтов.
B: ПРОВЕРКА
При столкновении, даже легком, обязательно
проверьте следующие системы.

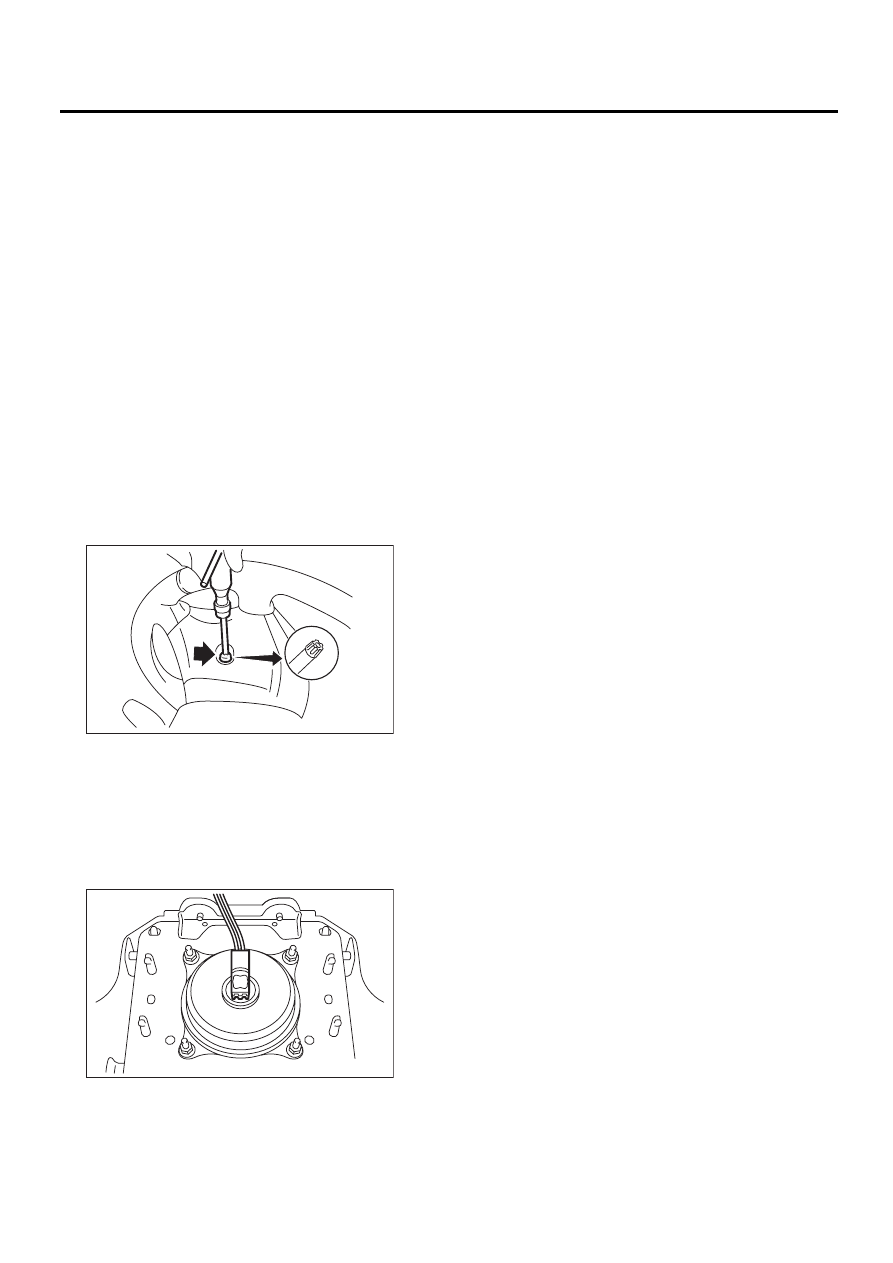

1. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ
1) Проверьте следующие узлы и детали, заме-
нив поврежденные узлы и детали новыми.
• Модуль подушки безопасности на наличие
трещин или деформаций.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрыва цепи. Провода
жгута проводов на повреждение изоляции.
• Поверхность модуля на загрязнения смаз-
кой, маслом, водой или чистящими средства-
ми.
2) При установке нового модуля подушки безо-
пасности водителя проверьте следующие пун-
кты, заменив поврежденные узлы и детали но-
выми.
• Рулевое колесо мешает установить модуль
подушки безопасности.
• Величина зазора между модулем подушки
безопасности водителя и рулевым колесом из-
меняется.
• Деформация рулевого колеса в осевом и
вертикальном направлении превышает допус-
тимые пределы.

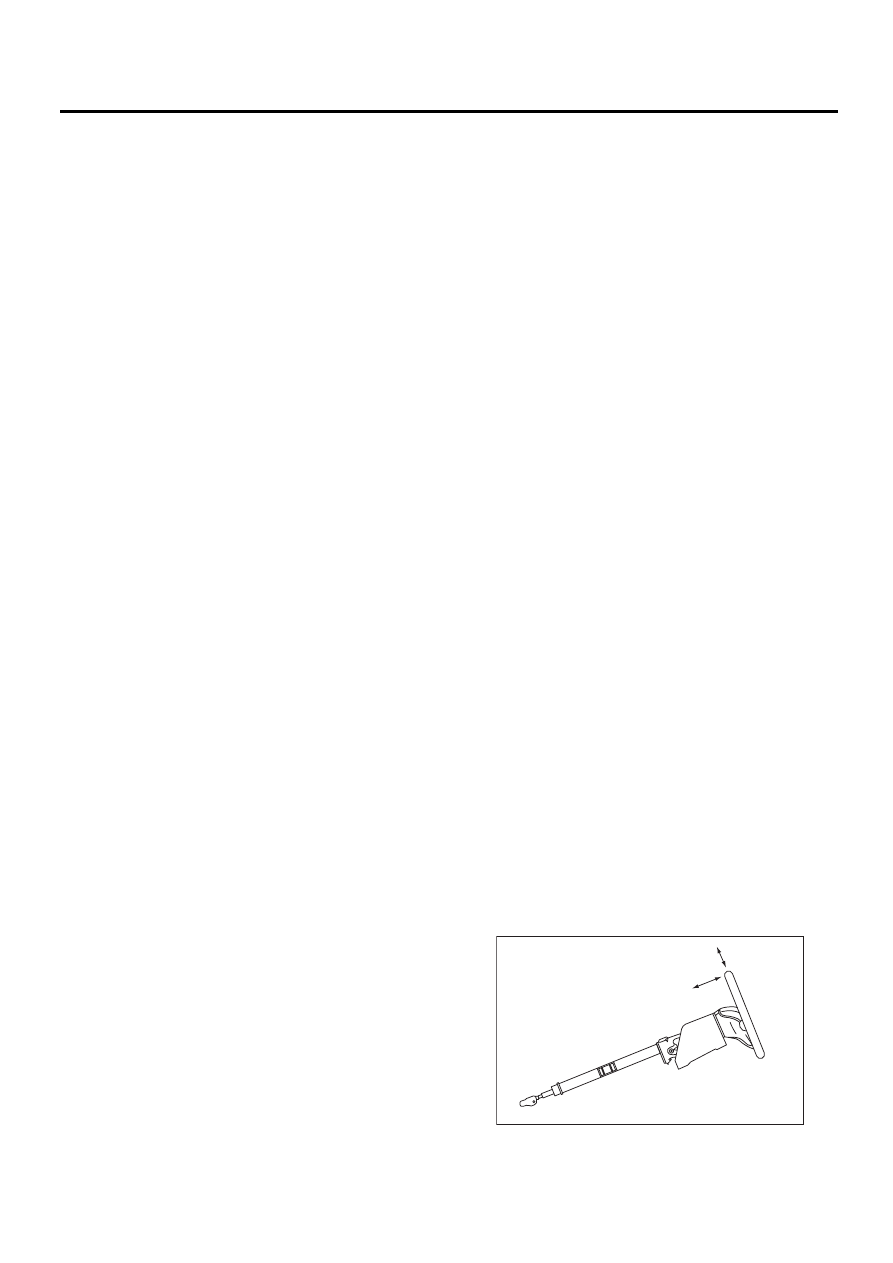

Нормативное значение:
Осевое смещение А
Менее 6 мм (0,24 дюйма)
Вертикальное смещение L
Менее 15 мм (0,59 дюйма)
AB-00028
L
A
