AC-40

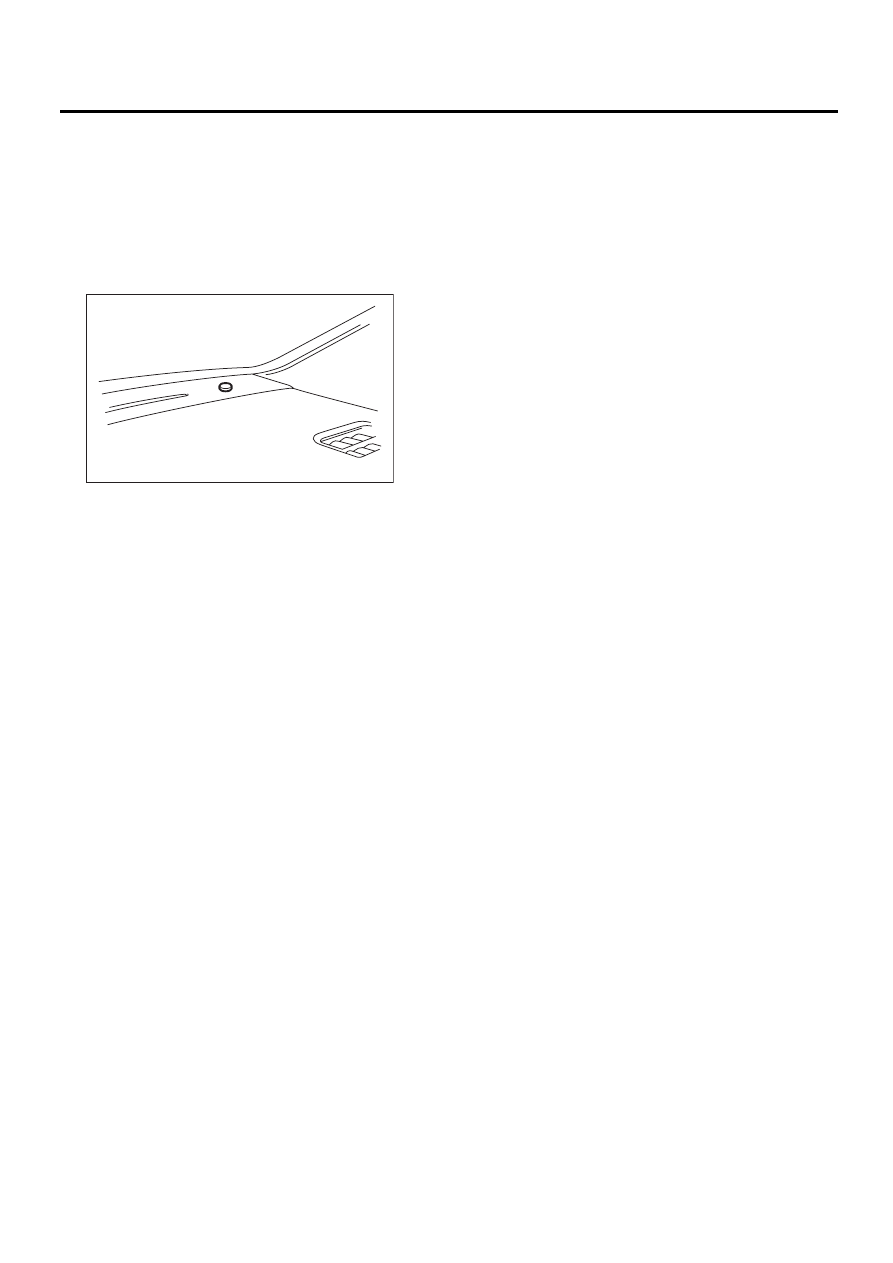

Датчик солнечной нагрузки (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

22.Датчик солнечной нагрузки

(модель с автоматическим
кондиционером)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем и снимите датчик сол-
нечной нагрузки.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить внутреннюю отделку при снятии дат-
чика.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

<См. AB(diag)-40, ДАТЧИК СОЛНЕЧНОЙ НА-
ГРУЗКИ, Процедура диагностики датчиков.>

AC-00930

AC-41

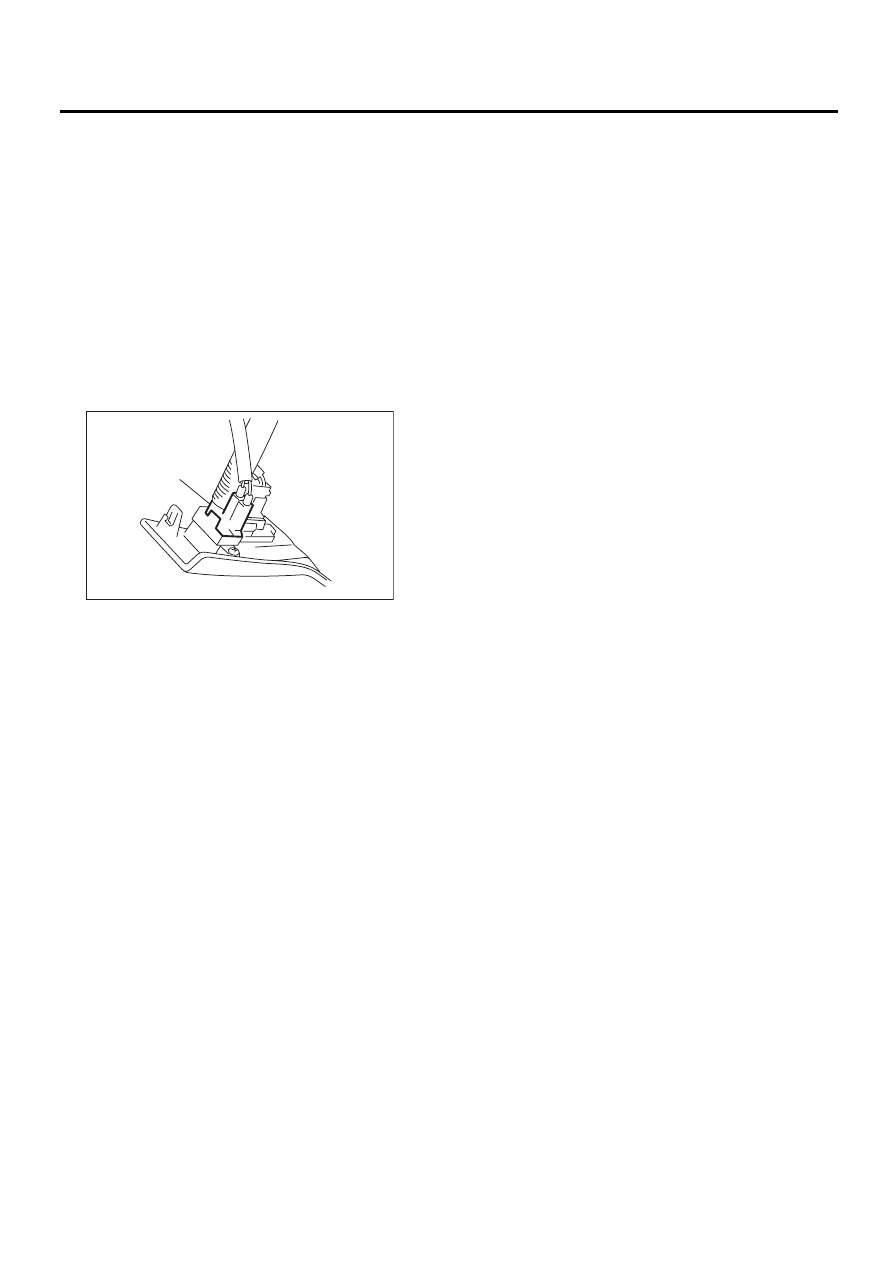

Датчик температуры воздуха в салоне (Модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

23.Датчик температуры

воздуха в салоне
(Модель с автоматическим
кондиционером)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Отсоедините разъем и шланг аспиратора,
снимите зажимную лапку и снимите датчик
температуры воздуха в салоне (А) с нижней
крышки панели приборов.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить датчики и внутреннюю отделку при
снятии датчика.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

<См. AB(diag)-36, ДАТЧИК ТЕМПЕРАТУРЫ ВОЗ-
ДУХА В САЛОНЕ, Процедура диагностики датчи-
ков.>

AC-00790

(A)

AC-42

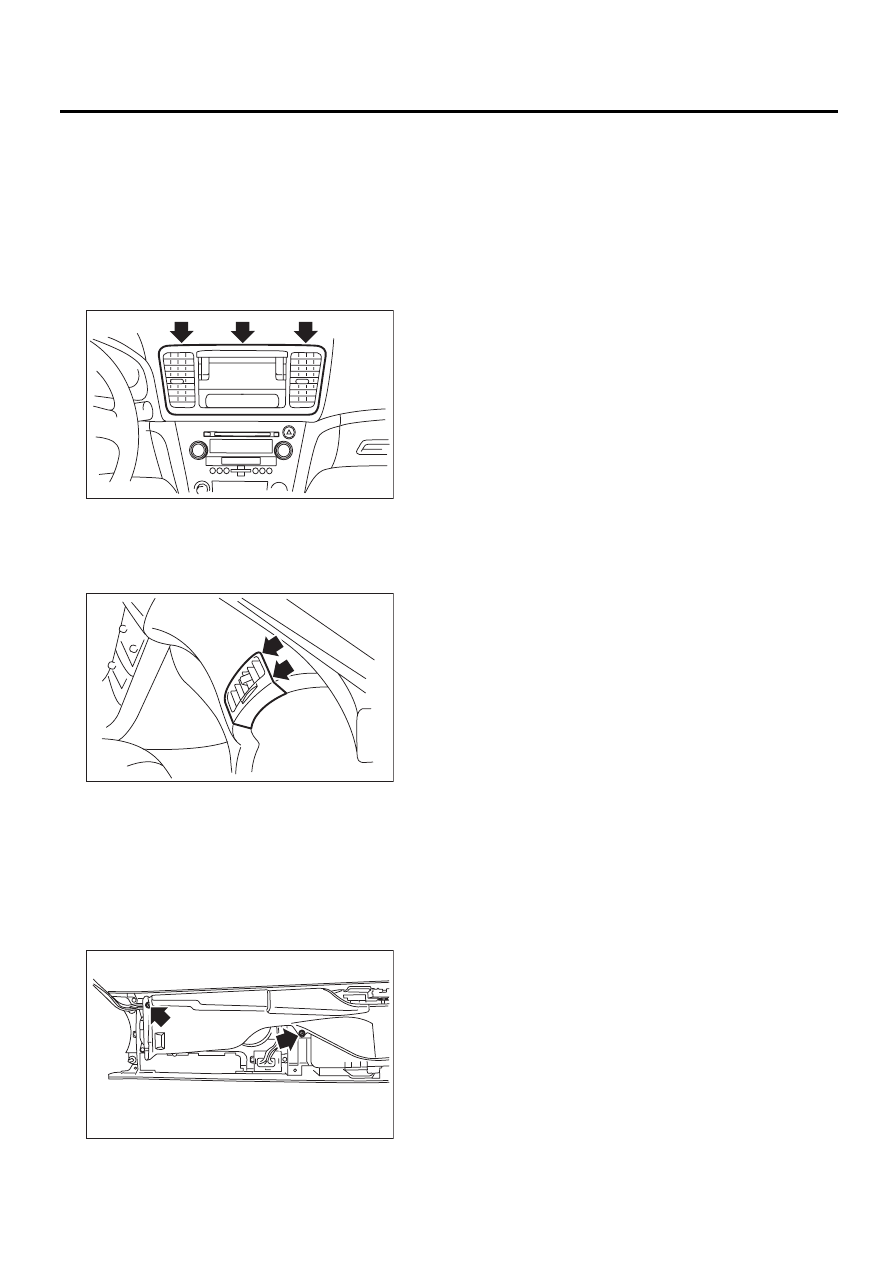

Вентиляционная решетка

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

24.Вентиляционная решетка

A: СНЯТИЕ

1. ЦЕНТРАЛЬНАЯ ВЕНТИЛЯЦИОННАЯ
РЕШЕТКА

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините три зажимные лапки и разъем
и снимите центральную вентиляционную ре-
шетку.

2. БОКОВАЯ ВЕНТИЛЯЦИОННАЯ
РЕШЕТКА

Для снятия боковой вентиляционной решетки
отсоедините фиксаторы в двух местах.

3. ЗАДНЯЯ ВЕНТИЛЯЦИОННАЯ
РЕШЕТКА

1) Отсоедините провод массы от аккумулятора.
2) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>
3) Снимите задний центральный воздуховод и
заднюю центральную вентиляционную решет-
ку с ящика консоли.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Проверьте плавность регулировки направ-
ления и мощности воздушного потока.
2) Проверьте возможность сохранения регули-
ровки в каждом положении.

AC-01541

AC-00932

AC-01586

AC-43

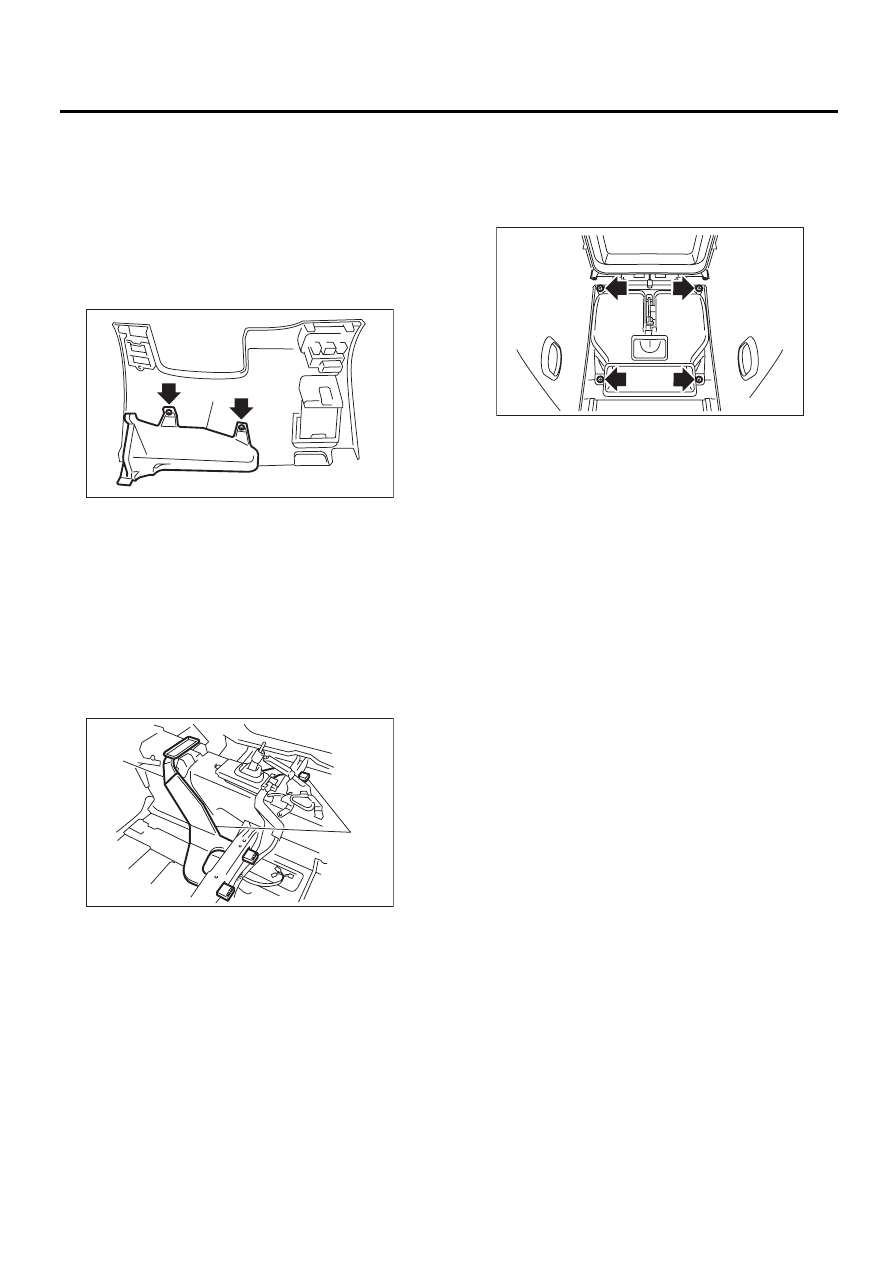

Короб отопителя

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

25.Короб отопителя

A: СНЯТИЕ

1. ПЕРЕДНИЙ КОРОБ ОТОПИТЕЛЯ

1) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
2) Отверните винты и отсоедините передний
короб отопителя (A).

2. ЗАДНИЙ КОРОБ ОТОПИТЕЛЯ

1) Снимите блок отопителя и охлаждения.
<См. AC-33, СНЯТИЕ, Блок отопителя и охлаж-
дения.>
2) Снимите передние сиденья. <См. SE-9, СНЯ-
ТИЕ, Переднее сиденье.>
3) Снимите переднюю часть отделки порога.
4) Снимите напольный коврик для того, чтобы
снять задний центральный короб отопителя
(A), а также левый и правый задний короб ото-
пителя (B).

3. ВОЗДУХОВОД КОНДИЦИОНЕРА ДЛЯ
ПАССАЖИРОВ ЗАДНИХ СИДЕНИЙ

1) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>
2) Снимите короб консоли с ящика консоли.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

AC-00933

(A)

AC-00934

(A)

(B)

AC-01583
