BR-14

Общие сведения

ТОРМОЗА

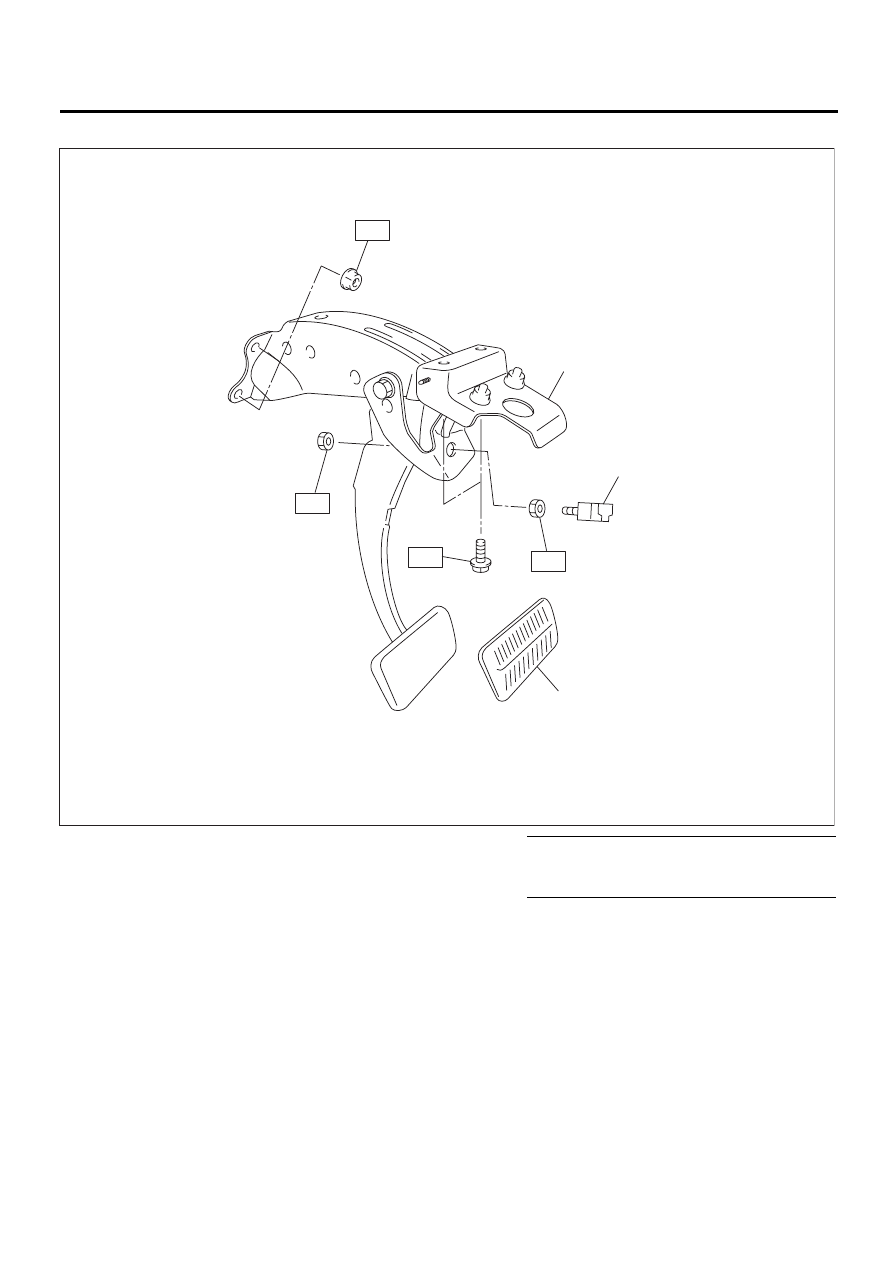

• Модель АТ с левосторонним управлением  и модель с правосторонним управлением

(1) Узел педали тормоза

(3)

Накладка педали тормоза

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Выключатель стоп-сигналов





T1: 8 (0,8, 5,9)









T2: 18 (1,8, 13,0)

BR-00580

T2

T1

T2

T1

(1)

(2)

(3)

BR-15

Общие сведения

ТОРМОЗА

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки или замены деталей без необходимости.
• Используйте фирменную смазку SUBARU, или аналогичную ей. Не смешивайте смазочные мате-
риалы разных типов или производителей.
• Перед закреплением детали в тисках вставьте между деталью и губками прокладочный матери-
ал, например, деревянные бруски, алюминиевую пластину или ткань.
• Обязательно затягивайте крепежные детали, включая болты и гайки, с предусмотренным момен-
том затяжки.
• Устанавливайте домкраты или жесткие козлы в специально предусмотренных местах.

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Плоскогубцы для пружинных колец

Используются для снятия и установки пружинных колец.

BR-16

Передняя тормозная колодка

ТОРМОЗА

2. Передняя тормозная

колодка

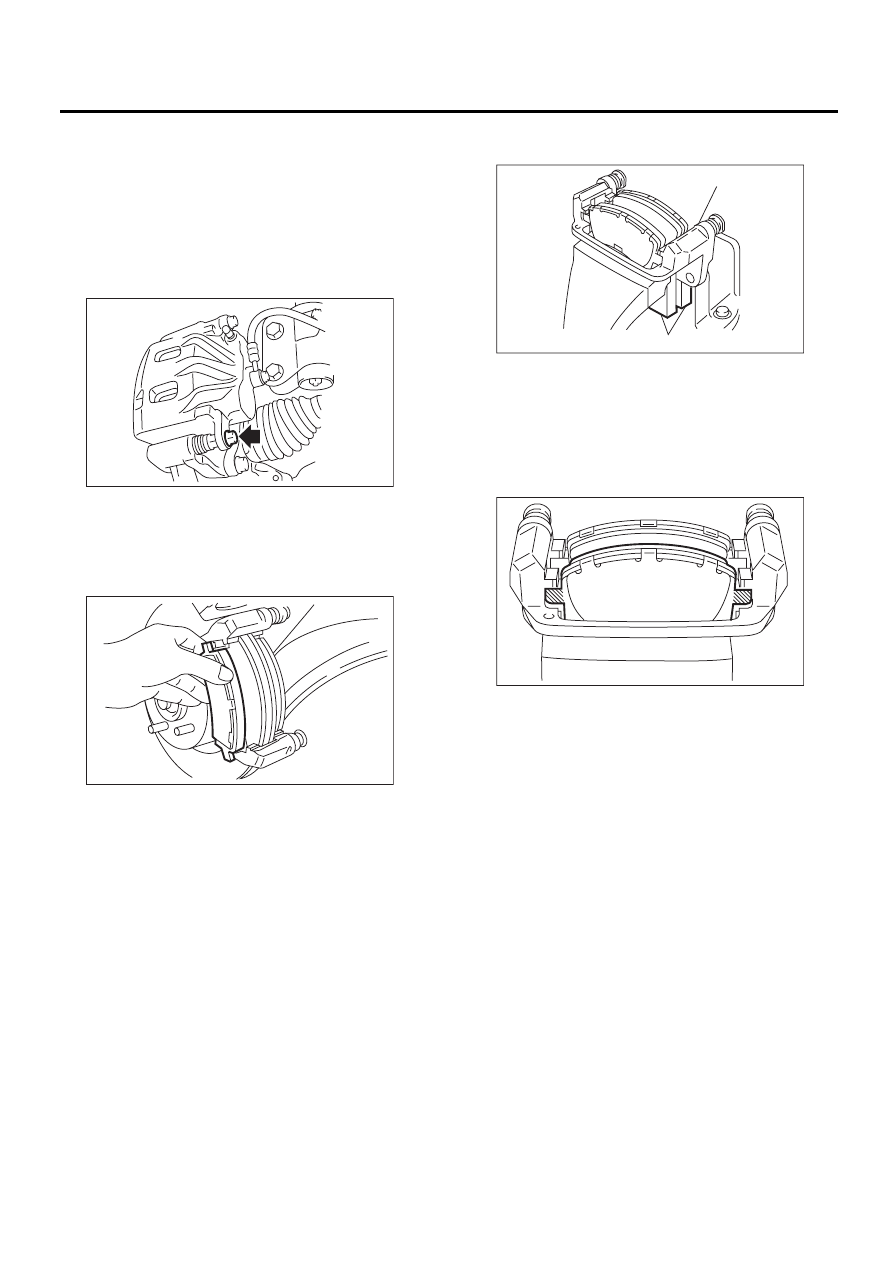

A: СНЯТИЕ

1. 15-ДЮЙМОВЫЕ КОЛЕСА

1) Поднимите автомобиль и снимите передние
колеса.
2) Отверните болт суппорта тормоза.

3) Поднимите корпус суппорта и подоприте его.

ПРИМЕЧАНИЕ:
Не отсоединяйте тормозной шланг от корпуса
суппорта.
4) Снимите колодку.

ПРИМЕЧАНИЕ:
Если снять колодку затруднительно, действуй-
те следующим образом:

(1) Снимите корпус суппорта с суппорта.
(2) Снимите суппорт.

(3) Установите суппорт между деревянны-
ми брусками в тиски.

(4) Установите на заштрихованную часть
тормозной колодки шток диаметром не бо-
лее 12 мм (0,47 дюйма) и ударами молотка
по штоку снимите тормозную колодку.

2. 16-ДЮЙМОВЫЕ КОЛЕСА

Обратитесь к инструкции по тормозам 15-дюй-
мовых колес. <См. BR-16, 15-ДЮЙМОВЫЕ КО-
ЛЕСА, СНЯТИЕ, Передняя тормозная колод-
ка.>

3. 17-ДЮЙМОВЫЕ КОЛЕСА

Обратитесь к инструкции по тормозам 15-дюй-
мовых колес. <См. BR-16, 15-ДЮЙМОВЫЕ КО-
ЛЕСА, СНЯТИЕ, Передняя тормозная колод-
ка.>

BR-00339

BR-00012

(1) Суппорт

(2) Деревянный брусок

(1)

(2)

BR-00013

BR-00014

BR-17

Передняя тормозная колодка

ТОРМОЗА

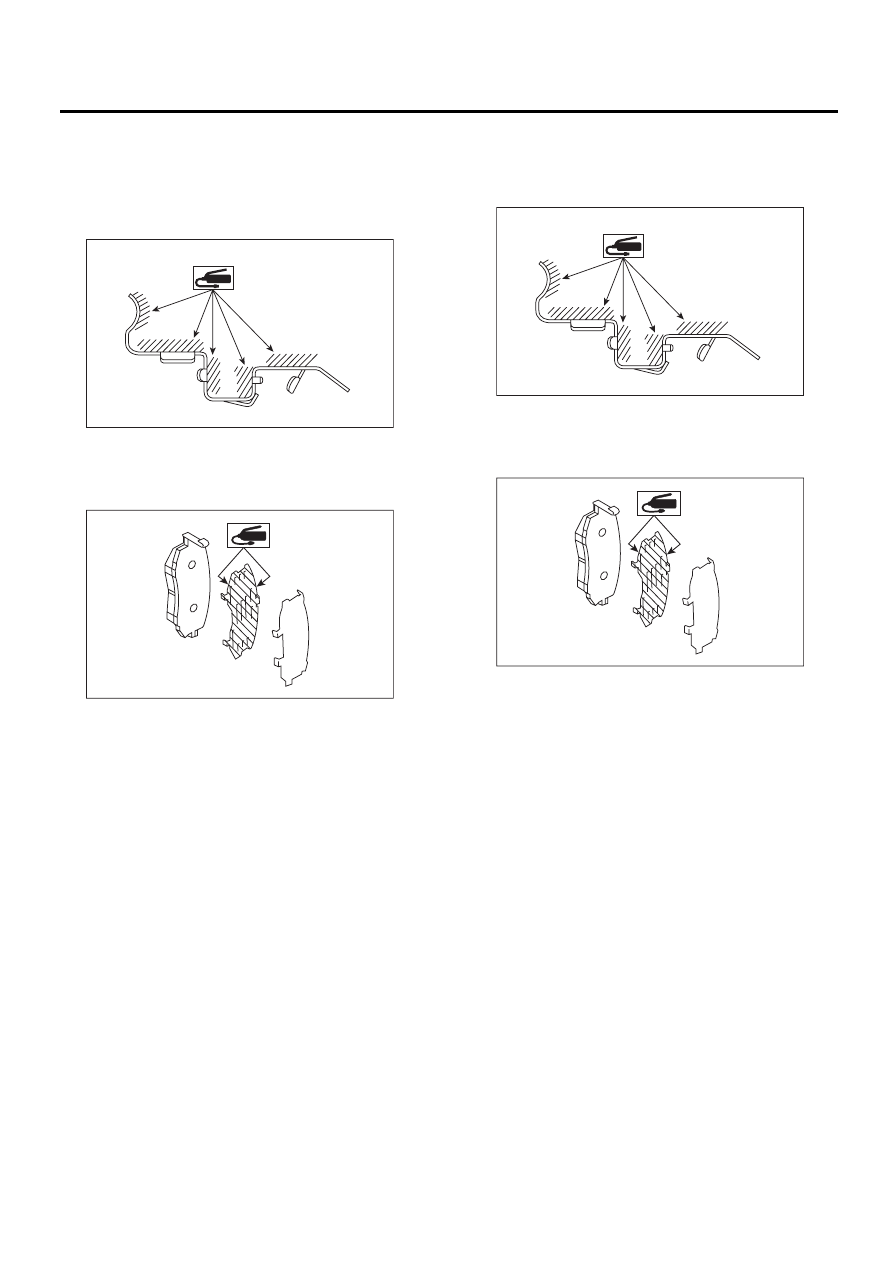

B: УСТАНОВКА

1. 15-ДЮЙМОВЫЕ КОЛЕСА

1) Нанесите на фиксатор колодки тонкий слой
дисульфид-молибденовой смазки Molykote
M7439 (Номер детали K0770YA000).

2) Нанесите на обе поверхности внутренней
прокладки тормозной колодки тонкий слой ди-
сульфид-молибденовой смазки Molykote
AS880N (Номер детали K0777YA010).

3) Установите колодку на суппорт.
4) Установите корпус суппорта на суппорт.

Момент затяжки:

27 Нм (2,8 кгс-м, 19,9 фунт-сила-фут)

2. 16-ДЮЙМОВЫЕ КОЛЕСА

Обратитесь к инструкции по тормозам 15-дюй-
мовых колес. <См. BR-17, 15-ДЮЙМОВЫЕ КО-
ЛЕСА, УСТАНОВКА, Передняя тормозная ко-
лодка.>

3. 17-ДЮЙМОВЫЕ КОЛЕСА

1) Нанесите на фиксатор колодки тонкий слой
дисульфид-молибденовой смазки Molykote
M7439 (Номер детали K0770YA000).

2) Нанесите на обе поверхности внутренней
прокладки тормозной колодки тонкий слой ди-
сульфид-молибденовой смазки Molykote
AS880N (Номер детали K0777YA010).

BR-00596

BR-00601

BR-00596

BR-00601
