VDC(diag)-86

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AN:КДН С0071 СЛИШКОМ БОЛЬШОЙ ДИАПАЗОН ИЗМЕНЕНИЯ СИГНАЛА

ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность датчика угла поворота рулевого колеса
ПРИЗНАК НЕИСПРАВНОСТИ:
Не работает система VDC.

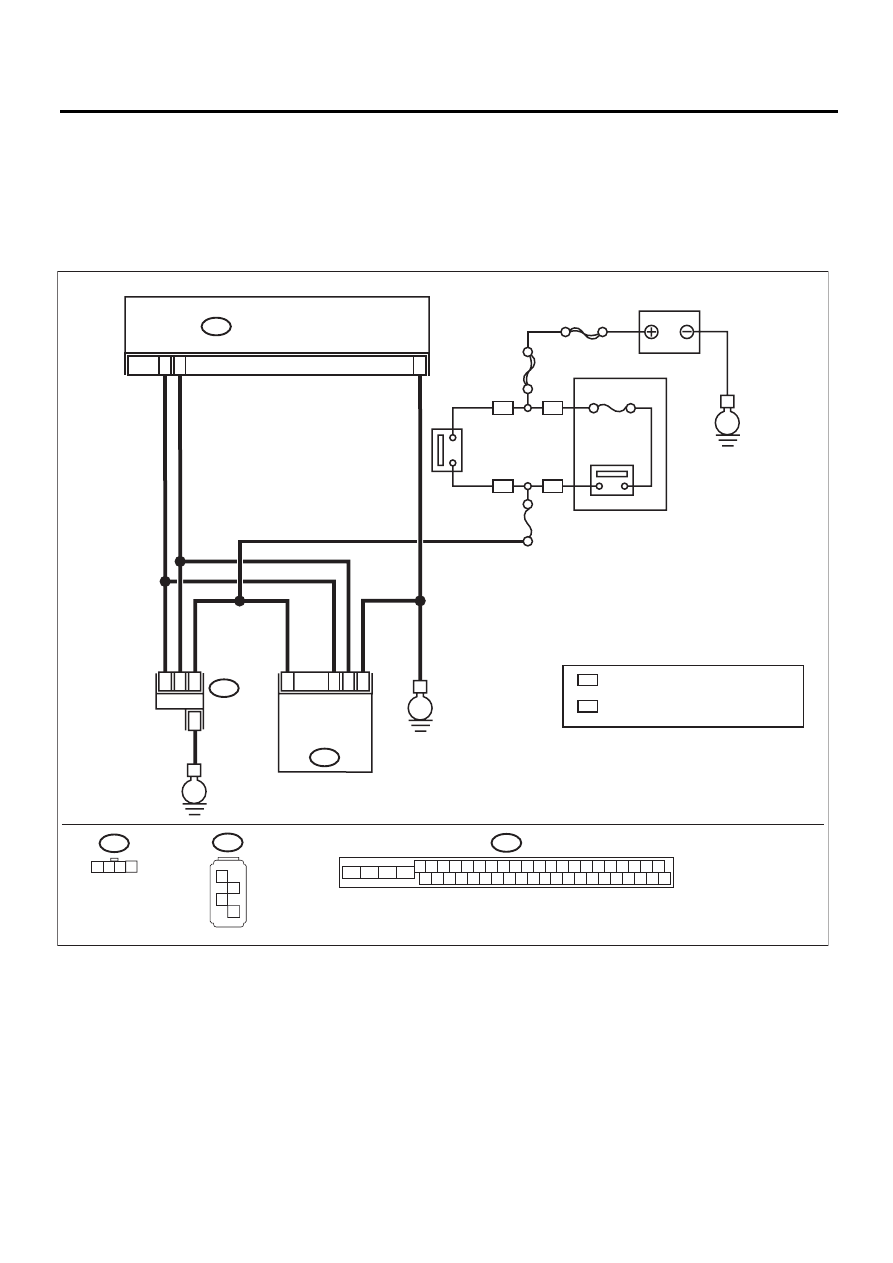

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

VDC00515

OP

WP

1 2 3 4

B310

VDCCM & H/U

25

10

35

B231

B230

2

4

1

1

4

3

2

3

E

E

B231

SBF-6

ГЛАВНЫЙ SBF

No.33

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

B230

1

2

3

4

20A

WP

OP

WP

OP

АККУМУЛЯТОР

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ

ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ДАТЧИК
УГЛА
ПОВОРОТА
РУЛЕВОГО
КОЛЕСА

ДАТЧИК УГЛОВОЙ

СКОРОСТИ

РЫСКАНИЯ

И БОКОВОГО

УСКОРЕНИЯ

VDC(diag)-87

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА VDCCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Подсоедините все разъемы.
3) Произведите очистку памяти.
4) Выполните процедуру проверки.
5) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените только
VDCCM. <См. VDC-10,
ЗАМЕНА, Блок управле-
ния системы VDC и гид-
равлический блок управ-
ления (VDCCM&H/U).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-
либо другой КДН?

Проведите диагностику в
соответствии с КДН.
<См. VDC(diag)-40, Спи-
сок кодов диагностики
неисправностей (КДН).>

Временная поте-
ря контакта.

VDC(diag)-88

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AO:КДН С0071 НЕИСПРАВНОСТЬ ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО

КОЛЕСА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Не поступает сигнал с датчика угла поворота рулевого колеса.
ПРИЗНАК НЕИСПРАВНОСТИ:
Не работает система VDC.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

VDC00515

OP

WP

1 2 3 4

B310

VDCCM & H/U

25

10

35

B231

B230

2

4

1

1

4

3

2

3

E

E

B231

SBF-6

ГЛАВНЫЙ SBF

No.33

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

B230

1

2

3

4

20A

WP

OP

WP

OP

АККУМУЛЯТОР

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ

ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ДАТЧИК
УГЛА
ПОВОРОТА
РУЛЕВОГО
КОЛЕСА

ДАТЧИК УГЛОВОЙ

СКОРОСТИ

РЫСКАНИЯ

И БОКОВОГО

УСКОРЕНИЯ

VDC(diag)-89

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ДАТЧИ-
КА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от датчика угла поворо-
та рулевого колеса.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между датчиком угла
поворота рулевого колеса и массой кузова.

Разъемы и клеммы

(B231) № 4 (+) — Масса кузова (–):

Напряжение составляет
10 — 15 В?

Переходите к шагу 2. Устраните неис-

правность в цепи
электропитания
датчика угла пово-
рота рулевого ко-
леса.

2

ПРОВЕРКА ЦЕПИ МАССЫ ДАТЧИКА УГЛА ПО-
ВОРОТА РУЛЕВОГО КОЛЕСА.
Измерьте сопротивление между датчиком угла
поворота рулевого колеса и массой кузова.

Разъемы и клеммы

(B231) № 3 — Масса кузова:

Составляет ли сопротив-
ление менее чем 0,5 Ом?

Переходите к шагу 3. Устраните неис-

правность в цепи
массы датчика уг-
ла поворота руле-
вого колеса.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ ДАТЧИКА
УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА.
1) Отсоедините разъем от VDCCM&H/U.
2) Измерьте сопротивление между VDCCM&H/U
и датчиком угла поворота рулевого колеса.

Разъемы и клеммы

(B231) № 1 — (B310) № 10:
(B231) № 2 — (B310) № 35:

Составляет ли сопротив-
ление менее чем 0,5 Ом?

Переходите к шагу 4. Устраните неис-

правность в жгуте
проводов между
датчиком угла по-
ворота рулевого
колеса и
VDCCM&H/U.

4

ПРОВЕРКА НАЛИЧИЯ ЗАМЫКАНИЯ НА МАССУ
В ЖГУТЕ ПРОВОДОВ ДАТЧИКА УГЛА ПОВО-
РОТА РУЛЕВОГО КОЛЕСА.
Измерьте сопротивление между датчиком угла
поворота рулевого колеса и массой кузова.

Разъемы и клеммы

(B231) № 1 — Масса кузова:
(B231) № 2 — Масса кузова:

Составляет ли сопротив-
ление 1 MОм или более?

Переходите к шагу 5. Устраните неис-

правность в жгуте
проводов между
датчиком угла по-
ворота рулевого
колеса и
VDCCM&H/U.

5

ПРОВЕРКА ДАТЧИКА УГЛА ПОВОРОТА РУЛЕ-
ВОГО КОЛЕСА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Подсоедините все разъемы.
3) Произведите очистку памяти.
4) Выполните процедуру проверки.
5) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Переходите к шагу 6. Переходите к шагу

7.

6

ПРОВЕРКА VDCCM&H/U.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Замените датчик угла поворота рулевого ко-
леса.
3) Произведите очистку памяти.
4) Выполните процедуру проверки.
5) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените только
VDCCM. <См. VDC-
10, ЗАМЕНА, Блок
управления системы
VDC и гидравличес-
кий блок управле-
ния (VDCCM&H/U).>

Переходите к шагу
8.

7

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-
либо другой КДН?

Проведите диагнос-
тику в соответствии
с КДН.

Временная поте-
ря контакта.

8

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-
либо другой КДН?

Проведите диагнос-
тику в соответствии
с КДН.

Неисправен пер-
воначальный дат-
чик угла поворота
рулевого колеса.
