VDC(diag)-30

Схема включения предупреждающей лампы

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

C: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ABS НЕ ВКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Неисправность жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
Когда выключатель зажигания находится в положении ON (двигатель выключен), предупреждаю-
щая лампа системы ABS не включается.

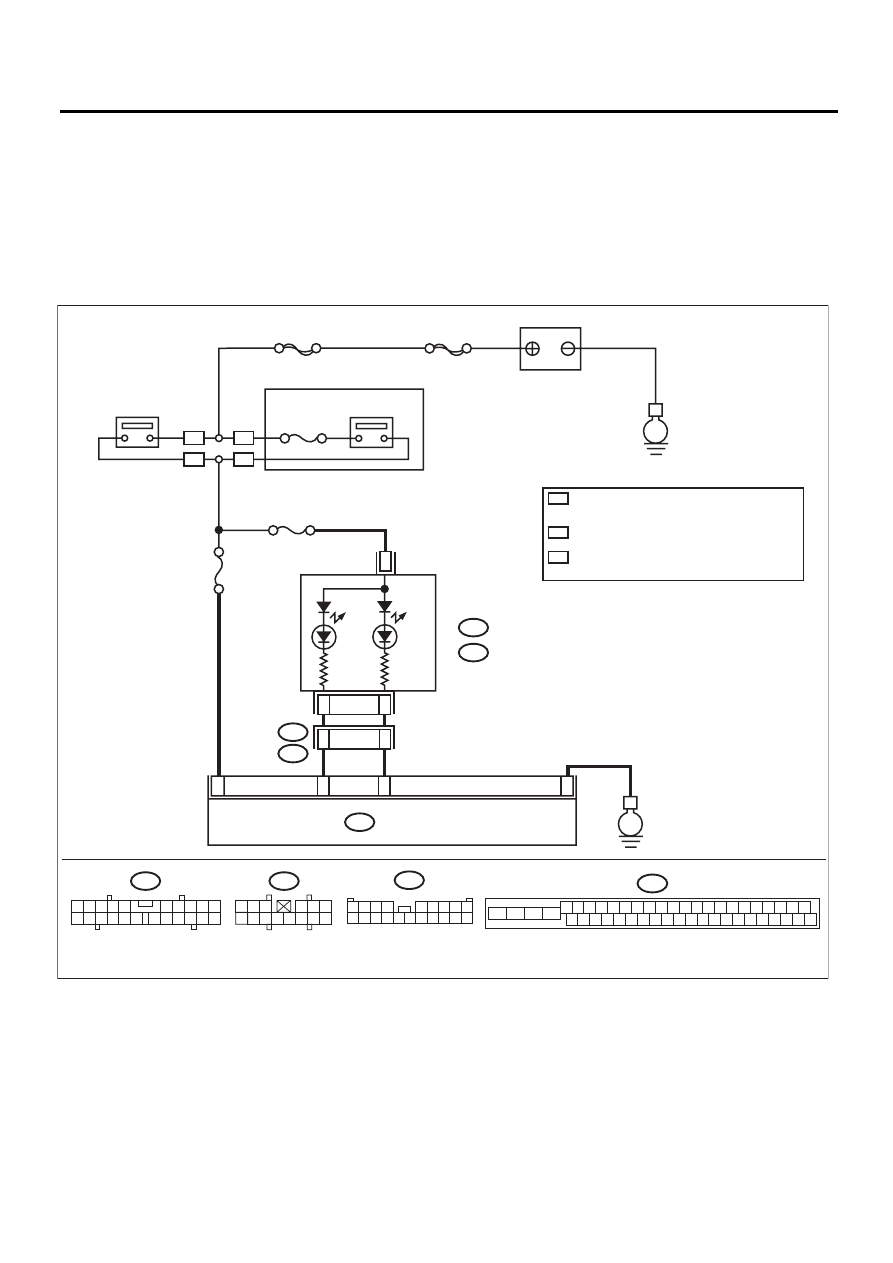

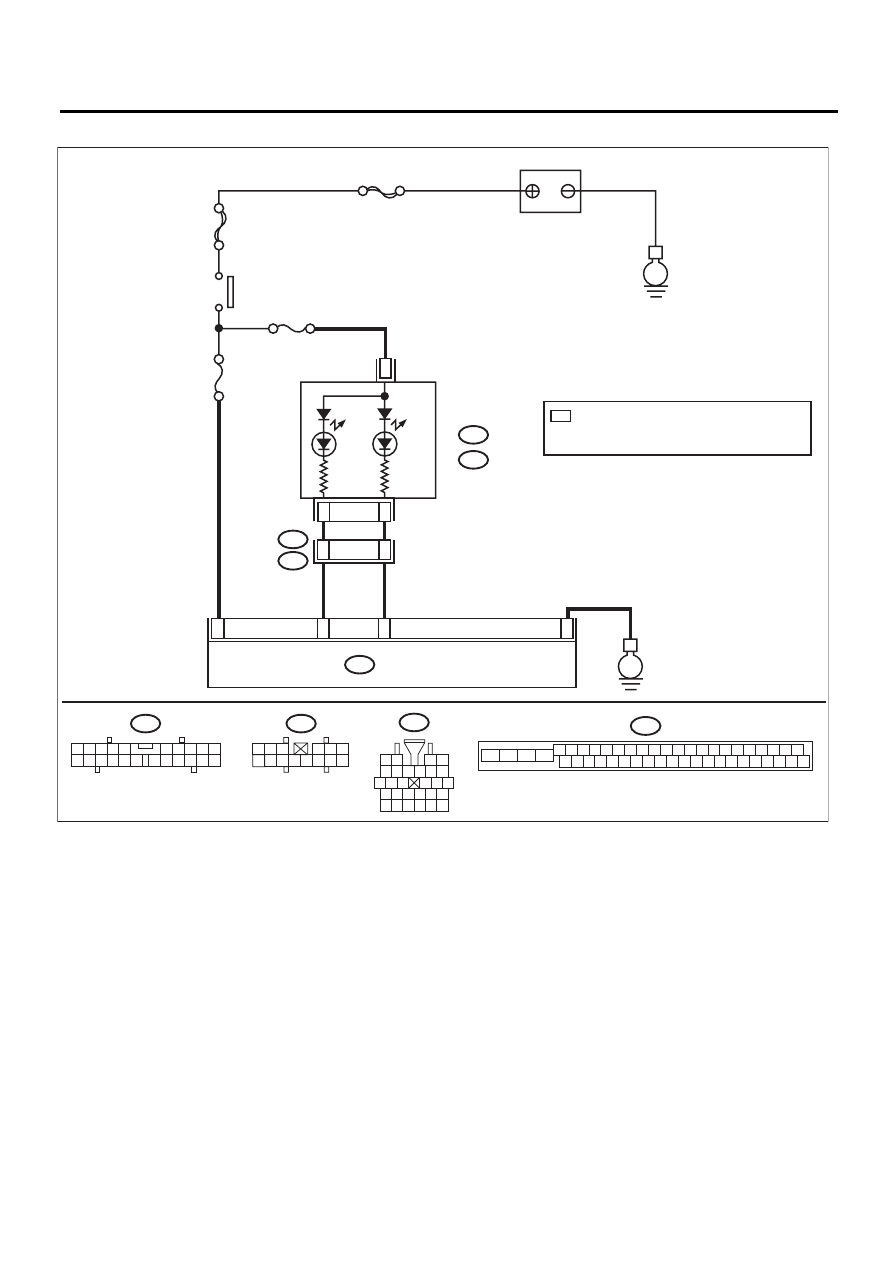

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

ГЛАВНЫЙ SBF

No.5

No.33

A:

i10

B:

i11

E

E

B310

2

8

25

32

VDCCM & H/U

A7

8

i3

B38

A3

i10

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

A:

*

*

i11

B:

2

1

3

4 5 6

14

13

12

11

10

9

8

7

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

VDC00552

20

9

B38

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

SBF-6

20A

WP

OP

WP

OP

OP

WP

АККУМУЛЯТОР

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ

ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ
  КОМБИНАЦИЯ ПРИБОРОВ
  С МУЛЬТИИНФОРМАЦИОННЫМ ДИСПЛЕЕМ

: A5

: B5

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

КОМБИНАЦИЯ
ПРИБОРОВ

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА Т

О

РМОЗНОЙ



СИСТЕМЫ

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СИСТЕМЫ

ABS

VDC(diag)-31

Схема включения предупреждающей лампы

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

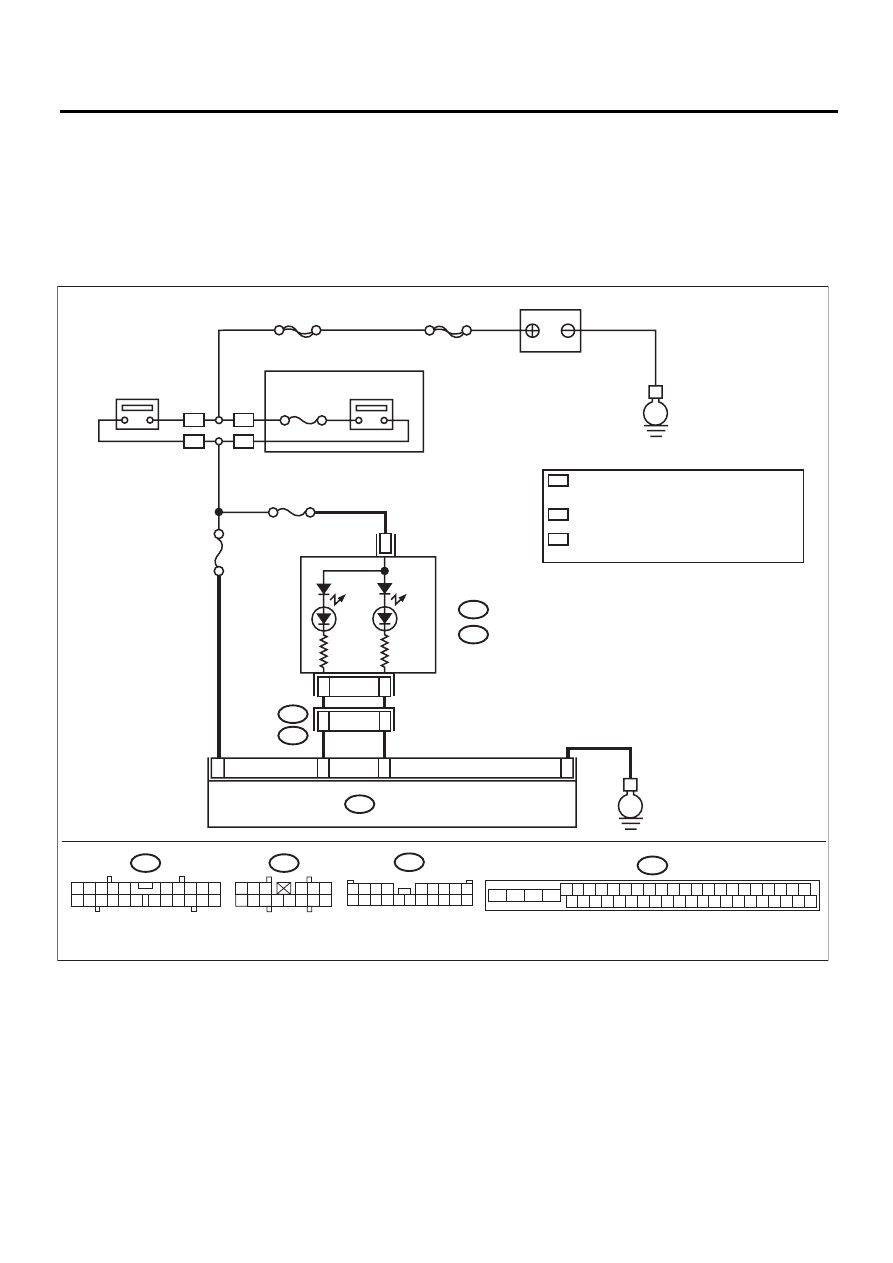

• Модель с правосторонним управлением

ГЛАВНЫЙ SBF

SBF-6

No.5

No.33

A:

i10

B:

i11

E

E

B310

2

8

25

32

VDCCM & H/U

A7

8

i1

B36

A3

1 2

3

4

5 6 7 8 9 10

16

11

15

14

13

12

17

19

18

23

25

24

20

22

21

26

28

27

i10

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

A:

i1

4

3

*

*

i11

B:

2

1

3

4 5 6

14

13

12

11

10

9

8

7

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

VDC00553

АККУМУЛЯТОР

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ

  КОМБИНАЦИЯ ПРИБОРОВ

  С МУЛЬТИИНФОРМАЦИОННЫМ ДИСПЛЕЕМ

: A5

: B5

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

КОМБИНАЦИЯ
ПРИБОРОВ

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА Т

О

РМОЗНОЙ



СИСТЕМЫ

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СИСТЕМЫ

ABS

VDC(diag)-32

Схема включения предупреждающей лампы

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВКЛЮЧЕНИЯ ДРУГИХ ЛАМП.
Переведите выключатель зажигания в положе-
ние ON. (двигатель выключен).

Включаются ли другие пре-
дупреждающие лампы?

Переходите к ша-
гу 2.

Проверьте ком-
бинацию прибо-
ров.

2

СЧИТЫВАНИЕ КДН
Считайте КДН. <См. VDC(diag)-24, Считывание
кодов диагностики неисправностей (КДН).>

Отображается ли на дисплее
Subaru Select Monitor какой-
либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ
КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем (B310) от VDCCM&H/U.
3) Отсоедините разъем (i10) или (i11) от комби-
нации приборов.
4) Измерьте сопротивление между разъемом
VDCCM&H/U и массой кузова.

Разъемы и клеммы

(B310) № 32 — Масса кузова:

Составляет ли сопротивле-
ние 1 MОм или более?

Переходите к ша-
гу 4.

Устраните неис-
правность в жгу-
те проводов и
разъеме между
VDCCM&H/U и
комбинацией
приборов.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ
VDC.
1) Подключите разъем (B310) к VDCCM&H/U.
2) Переведите выключатель зажигания в поло-
жение ON.
3) Измерьте сопротивление между разъемом
комбинации приборов и массой кузова сразу пос-
ле перевода выключателя зажигания в положе-
ние ON (в течение 2 секунд).

Разъемы и клеммы

Модель с обычной комбинацией приборов

(i10) № 5 — Масса кузова:

Модель с комбинацией приборов с мульти-
информационным дисплеем

(i11) № 5 — Масса кузова:

Составляет ли сопротивле-
ние 1 MОм или более?

Проверьте ком-
бинацию прибо-
ров.

Замените только
VDCCM.

VDC(diag)-33

Схема включения предупреждающей лампы

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

D: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ABS НЕ ВЫКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Разрыв цепи в жгуте проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
При запуске двигателя, предупреждающая лампа системы ABS продолжает гореть.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

ГЛАВНЫЙ SBF

No.5

No.33

A:

i10

B:

i11

E

E

B310

2

8

25

32

VDCCM & H/U

A7

8

i3

B38

A3

i10

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

A:

*

*

i11

B:

2

1

3

4 5 6

14

13

12

11

10

9

8

7

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

VDC00552

20

9

B38

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

SBF-6

20A

WP

OP

WP

OP

OP

WP

АККУМУЛЯТОР

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ

ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ
  КОМБИНАЦИЯ ПРИБОРОВ
  С МУЛЬТИИНФОРМАЦИОННЫМ ДИСПЛЕЕМ

: A5

: B5

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

КОМБИНАЦИЯ
ПРИБОРОВ

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА Т

О

РМОЗНОЙ



СИСТЕМЫ

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СИСТЕМЫ

ABS
