ABS(diag)-20

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

10

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ.
1) Переведите выключатель зажигания в положе-
ние ON. (двигатель OFF)
2) Измерьте напряжение электропитания системы
зажигания между разъемом ABSCM&H/U и массой
кузова.

Разъемы и клеммы

(B301) № 18 (+) — Масса кузова (–):

Напряжение составля-
ет 10 — 15 В?

Переходите к ша-
гу 11.

Устраните разрыв
цепи в жгуте прово-
дов между
ABSCM&H/U и акку-
мулятором.

11

ПРОВЕРКА РАЗЪЕМОВ ЖГУТА ПРОВОДОВ
МЕЖДУ ABSCM&H/U И МАССОЙ КУЗОВА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Измерьте сопротивление в жгуте проводов меж-
ду разъемом ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 15 — Масса кузова:

Составляет ли величина
сопротивления менее
0,5 Ом?

Переходите к ша-
гу 12.

Устраните разрыв
цепи в жгуте прово-
дов между
ABSCM&H/U и разъ-
емом со стороны
блокиратора, а так-
же плохой контакт
соединительного
разъема.

12

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМЕ.

Выявлен ли плохой кон-
такт в цепи электропи-
тания блока управле-
ния, в цепи массы и в
разъеме канала пере-
дачи данных?

Устраните неис-
правность в разъ-
еме.

Замените только
ABSCM. <См. ABS-
9, ЗАМЕНА, Блок уп-
равления системы
ABS и гидравличес-
кий блок управле-
ния (ABSCM&H/U).>

Шаг

Проверка

Да

Нет

ABS(diag)-21

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

2. ПРИ ОТСУТСТВИИ КДН

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Разрыв цепи в жгуте проводов
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Предупреждающая лампа системы ABS не выключается.
• На экране дисплея Subaru Select Monitor будет отображаться сообщение “NO TROUBLE CODE”
(КДН не выявлены).

ПРИМЕЧАНИЕ:
Если предупреждающая лампа системы ABS не горит, а на экране дисплея Subaru Select Monitor
отображается сообщение “NO TROUBLE CODE” (КДН не выявлены), то система находится в нор-
мальном состоянии.

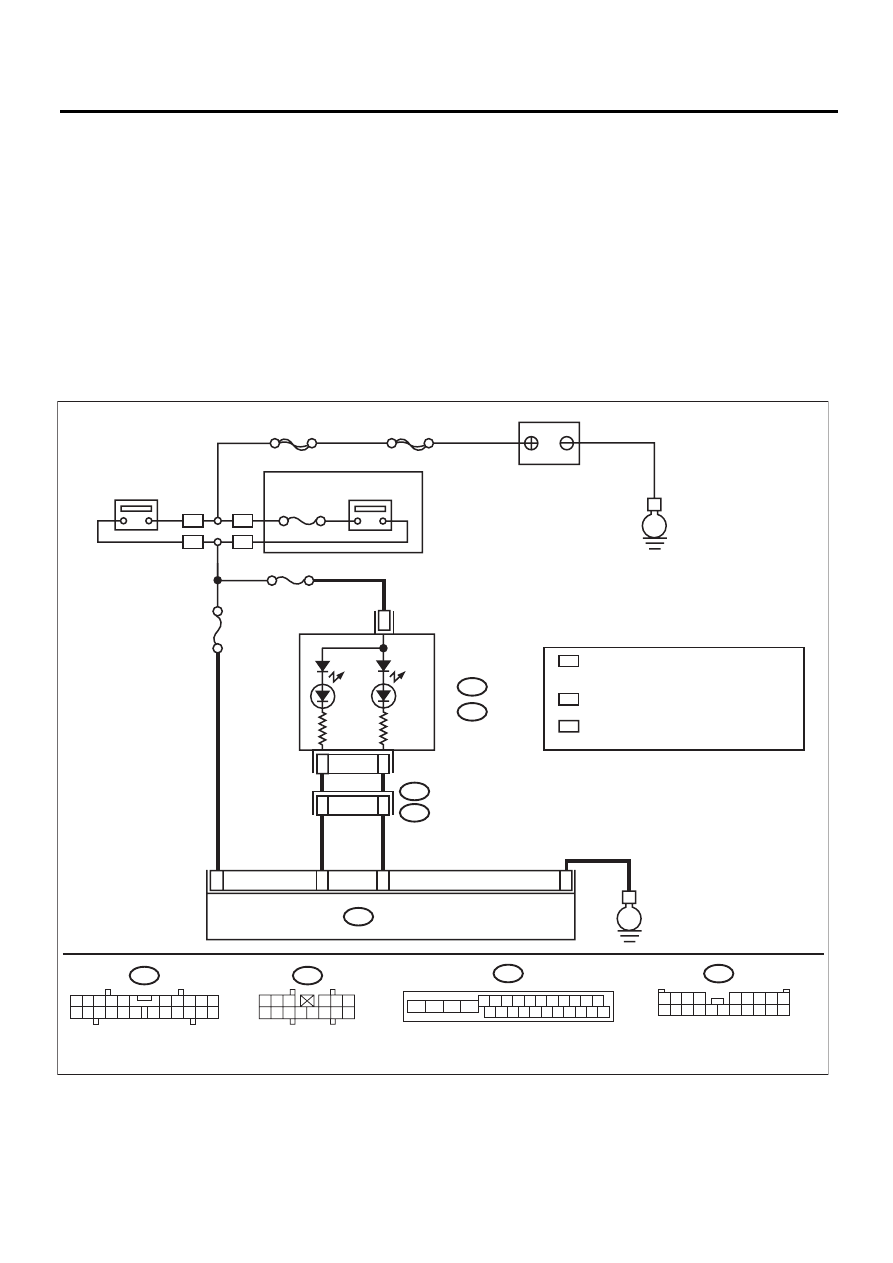

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

No.5

No.33

A:

i10

B:

i11

E

E

B301

1

8

15

22

БЛОК УПРАВЛЕНИЯ И ГИДРАВЛИЧЕСКИЙ
БЛОК СИСТЕМЫ ABS

A7

8

i3

B38

A3

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

i10

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

A:

B301

B38

АККУМУЛЯТОР

КОМБИНАЦИЯ
ПРИБОРОВ

ПРЕДУПРЕЖДА

Ю

ЩАЯ

ЛАМПА СИСТЕМЫ

AB

S

ПРЕДУПРЕЖДА

Ю

ЩАЯ

ЛАМПА Т

ОРМОЗНОЙ

 СИСТЕМЫ

1

*

20

9

i11

B:

2

1

3

4 5 6

14

13

12

11

10

9

8

7

ABS01049

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

ГЛАВНЫЙ SBF

SBF-6

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ

КОМБИНАЦИЯ ПРИБОРОВ С МУЛЬТИ-
ИНФОРМАЦИОННЫМ ДИСПЛЕЕМ : B5

: A5

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

*

1

OP

:

WP

С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК РЕЛЕ

20A

WP

OP

WP

OP

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ

ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

ABS(diag)-22

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

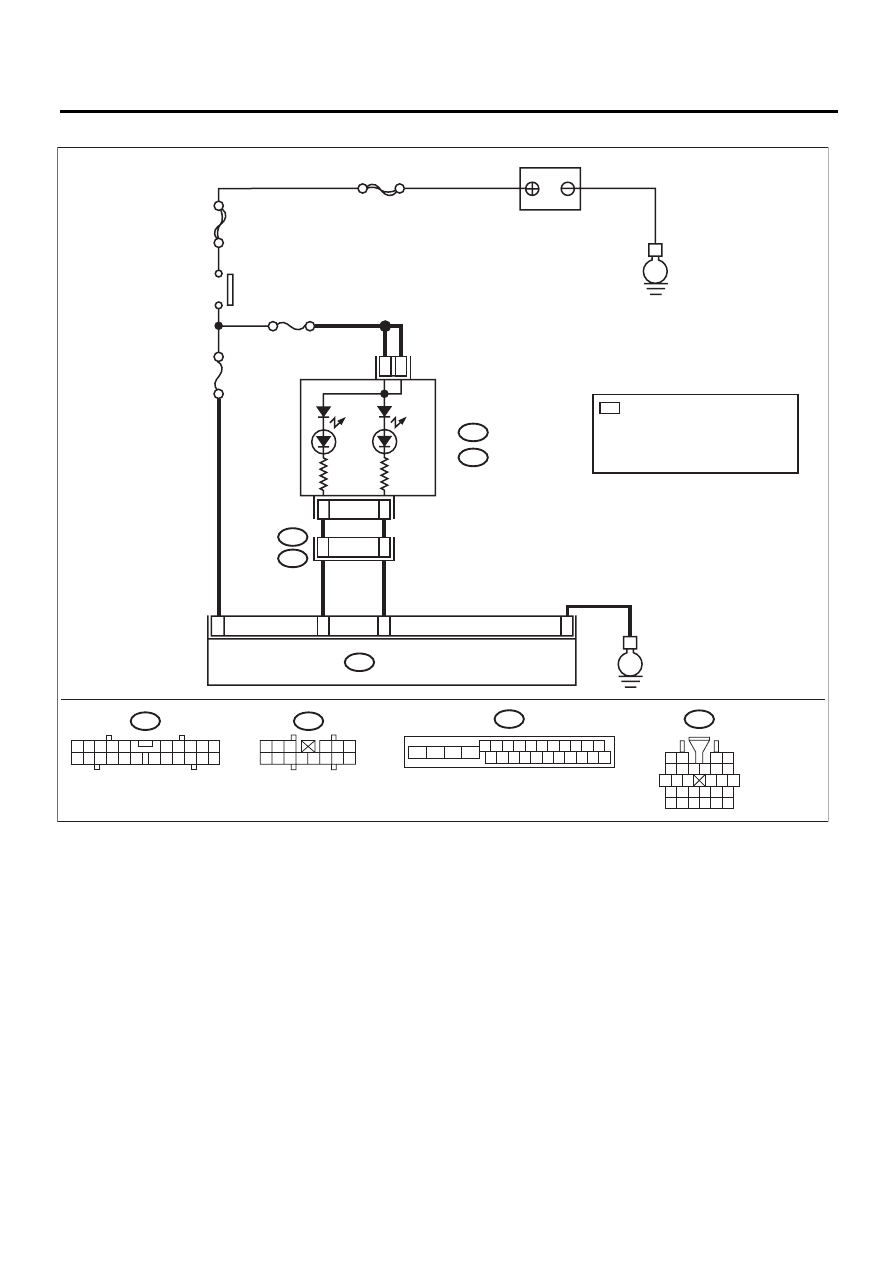

• Модель с правосторонним управлением

ABS00906

ГЛАВНЫЙ SBF

S

BF

-6

No.5

No.33

A:

i10

B:

i11

E

E

B301

A4

1

8

15

22

БЛОК УПРАВЛЕНИЯ
И ГИДРАВЛИЧЕСКИЙ
БЛОК СИСТЕМЫ ABS

A7

8

i1

B36

A3

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

1 2

3 4

5 6 7 8 9 10

16

11

15

14

13

12

17

19

18

23

25

24

20

22

21

26

28

27

i10

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

A:

B301

i1

4

3

1

*

1

*

: МОДЕЛЬ С ОБЫЧНОЙ
  КОМБИНАЦИЕЙ ПРИБОРОВ     : A5

 : B5

i11

B:

2

1

3

4 5 6

14

13

12

11

10

9

8

7

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ПРЕДУПРЕЖДА

Ю

ЩАЯ

ЛАМПА Т

ОРМОЗНОЙ

СИСТЕМЫ

ПРЕДУПРЕЖДА

Ю

ЩАЯ

ЛАМПА СИСТЕМЫ

AB

S

КОМБИНАЦИЯ ПРИБОРОВ

АККУМУЛЯТОР

МОДЕЛЬ С КОМБИНАЦИЕЙ
ПРИБОРОВ
С МУЛЬТИИНФОРМАЦИОННЫМ
ДИСПЛЕЕМ

ABS(diag)-23

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДАННЫХ SUBARU SELECT
MONITOR.
1) Выберите пункт {Current Data Display & Save}
(Отображение и сохранение текущих данных) на
Subaru Select Monitor.
2) Считайте условия загорания предупреждаю-
щей лампы системы ABS.

Отображается ли сообщение
“ON”?

Замените только
ABSCM. <См.
ABS-9, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте сопротивление между разъемом
ABSCM&H/U и разъемом комбинации приборов.

Разъемы и клеммы

Модель с обычной комбинацией приборов

(i10) № 5 — (B301) № 22:

Модель с комбинацией приборов с мульти-
информационным дисплеем

(i11) № 5 — (B301) № 22:

Составляет ли величина со-
противления менее 0,5 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в жгу-
те проводов и
разъеме между
ABSCM&H/U и
комбинацией
приборов.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.

Выявлен ли плохой контакт
в разъеме ABSCM&H/U и
разъеме комбинации прибо-
ров?

Устраните неис-
правность в разъ-
еме.

Проверьте ком-
бинацию прибо-
ров.
