ABS(diag)-8

Общие сведения

ABS (ДИАГНОСТИКА)

6. ТОРМОЗНЫЕ КОЛОДКИ И ДИСКИ

Проверьте тормозные колодки и диски.
• Передние, <См. BR-18, ПРОВЕРКА, Пере-
дняя тормозная колодка.> <См. BR-19, ПРО-
ВЕРКА, Передний тормозной диск.>
• Задние, <См. BR-26, ПРОВЕРКА, Задняя
тормозная колодка.> <См. BR-27, ПРОВЕРКА,
Задний тормозной диск.>

7. ШИНА

Проверьте технические характеристики шин,
износ шин и давление воздуха в шинах. <См.
WT-2, ХАРАКТЕРИСТИКИ, Общие сведения.>

ABS(diag)-9

Общие сведения

ABS (ДИАГНОСТИКА)

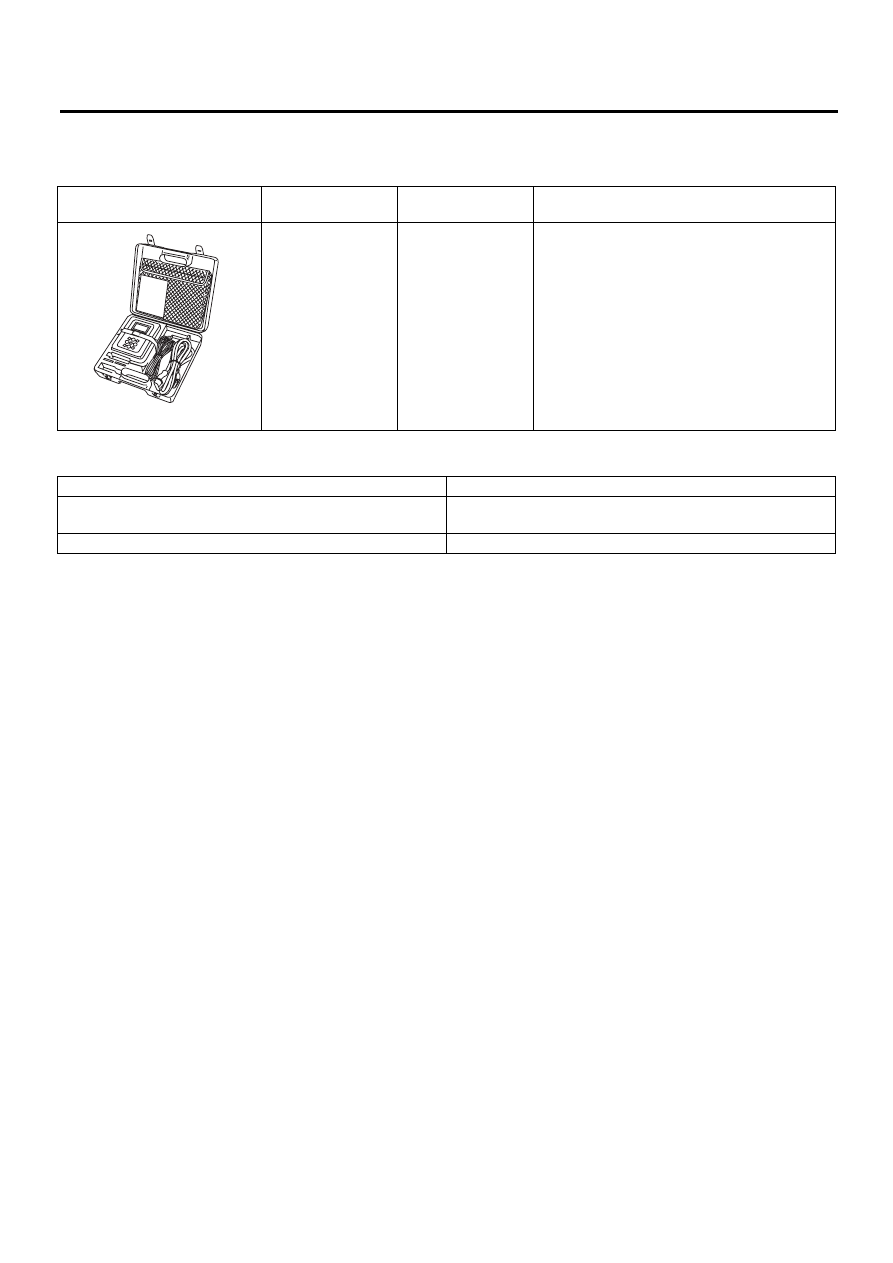

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для диагностики электричес-
ких систем.

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепи

Предназначен для измерения сопротивления, напряжения
и силы тока.

Осциллограф

Предназначен для измерения уровня сигналов датчика.

ST1B022XG0

ABS(diag)-10

Расположение электрических компонентов

ABS (ДИАГНОСТИКА)

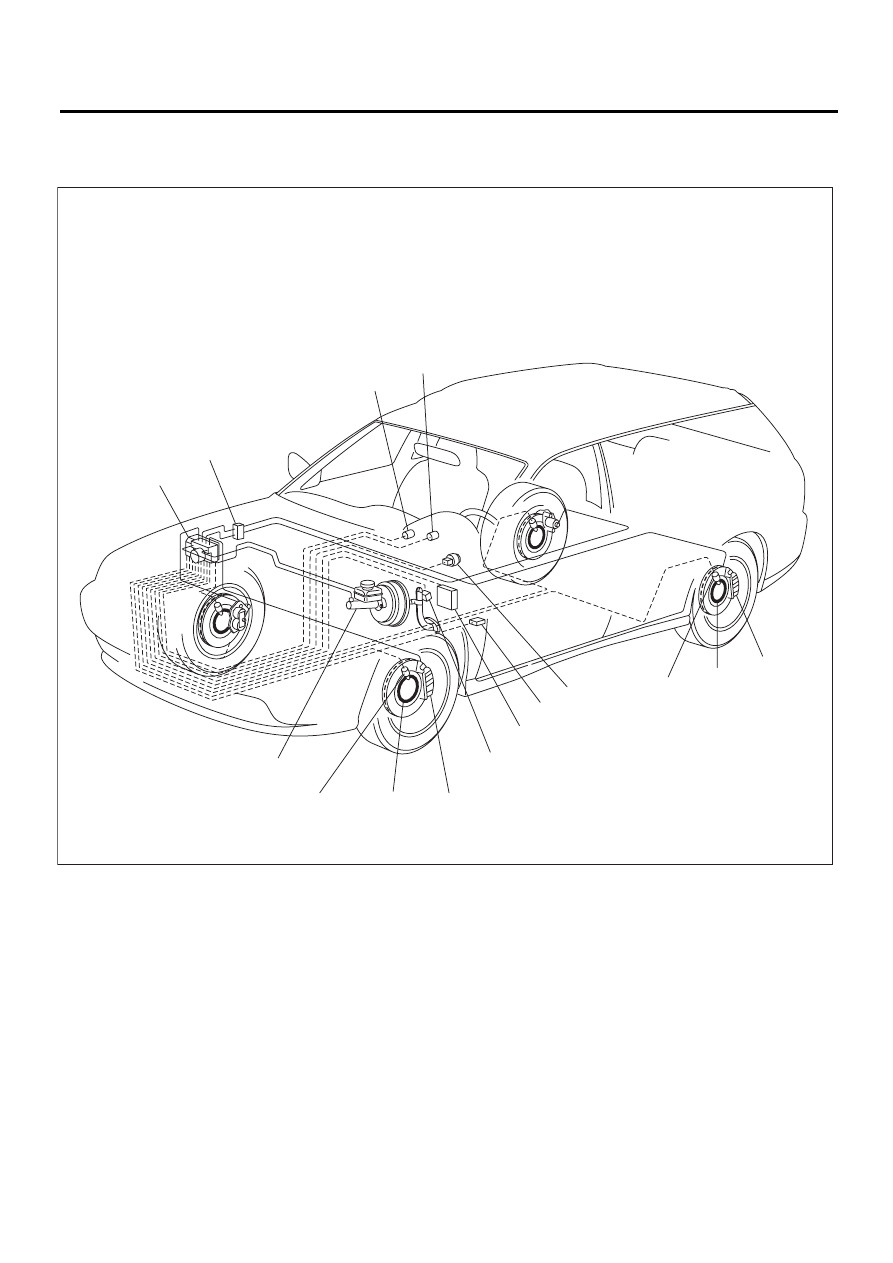

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

(1)

Блок управления системы ABS
и гидравлический блок управ-
ления (ABSCM&H/U)

(4)

Предупреждающая лампа сис-
темы ABS

(9)

Датчик ускорения

(5)

Предупреждающая лампа тор-
мозной системы и системы EBD

(10)

Блок управления трансмиссией
(ТСМ) (Модель AT)

(2)

Двухканальный соединитель

(6)

Корпус суппорта

(3)

Разъем канала передачи дан-
ных (Для Subaru Select Monitor)

(7)

Уплотнение магнитного шифра-
тора

(11)

Выключатель стоп-сигналов

(8)

Датчик скорости колеса систе-
мы ABS

(12)

Главный цилиндр

ABS00591

(1)

(12)

(2)

(10)

(4)

(5)

(11)

(8)

(7)

(6)

(9)

(3)

(8)

(7)

(6)

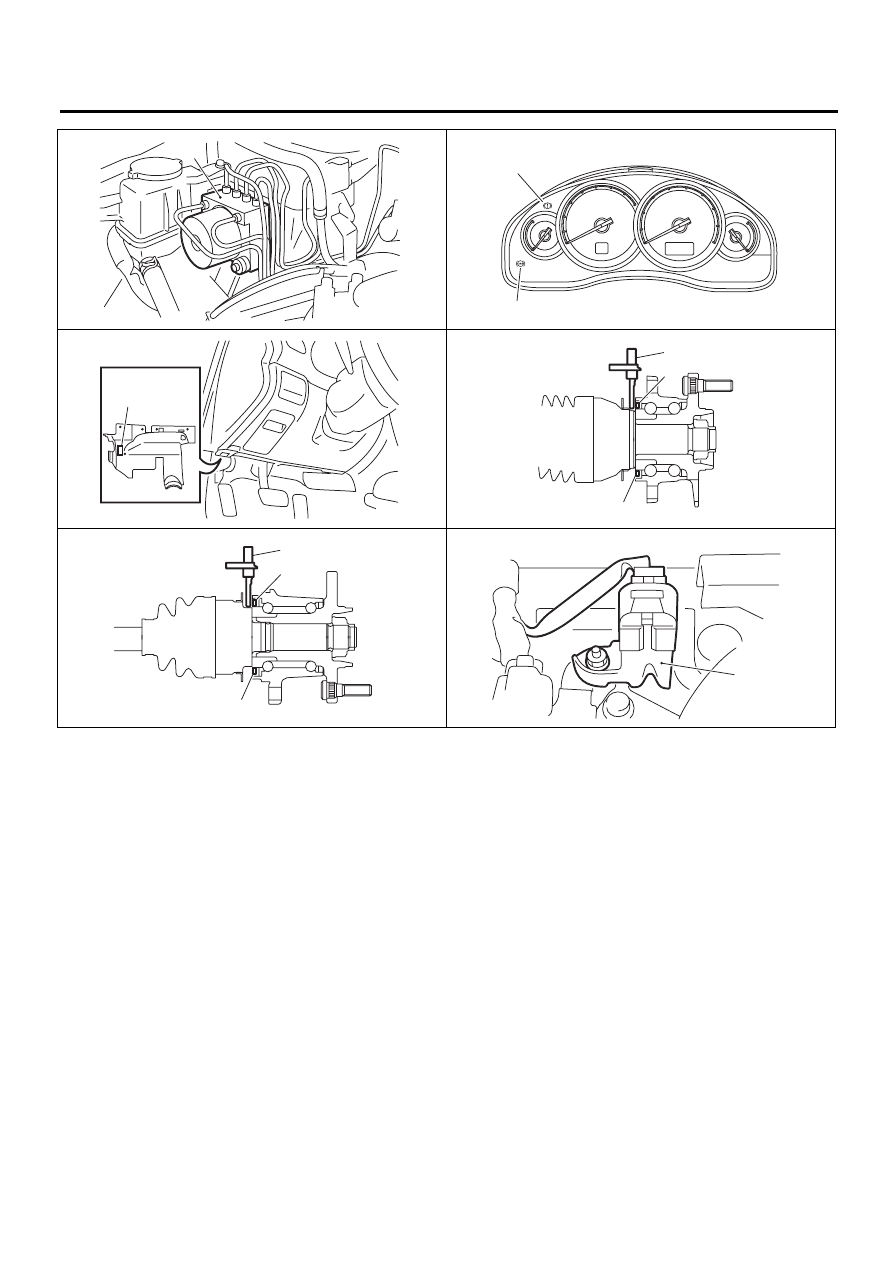

ABS(diag)-11

Расположение электрических компонентов

ABS (ДИАГНОСТИКА)

ABS00405

(1)

ABS00598

(5)

(4)

ABS00600

(3)

ABS00408

(8)

(7)

(7)

ПЕРЕДНЕЕ

КОЛЕСО

(8)

(7)

(7)

ABS00407

ЗАДНЕЕ

КОЛЕСО

(9)

ABS00599
