Подшипник узла передней ступицы

СИСТЕМА ВЕДУЩИХ ВАЛОВ

B: УСТАНОВКА

1) Установите кожух диска между поворотным
кулаком и узлом передней ступицы и затяните
четыре болта.

Момент затяжки:

65 Нм (6,6 кгс-м, 47,9 фунт-сила-фут)

2) Установите передний ведущий вал. <См. DS-
25, УСТАНОВКА, Передний ведущий вал.>
3) Наживите гайку полуоси.
4) Установите тормозной диск на ступицу.
5) Установите суппорт дискового тормоза на
поворотный кулак.

Момент затяжки:

80 Нм (8,2 кгс-м, 59 фунт-сила-фут)

6) Нажимая на педаль тормоза, затяните но-
вую гайку полуоси с предусмотренным момен-
том и надежно законтрите ее.

Момент затяжки:

220 Нм (22,4 кгс-м, 162 фунт-сила-фут)

ОСТОРОЖНО:
• Устанавливайте колесо после установки
гайки полуоси. В противном случае можно
повредить подшипник колеса.
• Обязательно затяните гайку полуоси с
предусмотренным моментом затяжки. Не
перетягивайте гайку, так как это может пов-
редить подшипник колеса.

7) После затяжки гайки полуоси надежно за-
контрите ее.

8) Установите колесо и затяните гайки крепле-
ния колеса с предусмотренным моментом за-
тяжки.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

C: РАЗБОРКА

С помощью специального инструмента и гид-
равлического пресса выпрессуйте болты сту-
пицы.
ST

28399AG000

СТЕНД СТУПИЦЫ

ОСТОРОЖНО:
• Будьте осторожны, не ударяйте по бол-
там ступицы молотком. Это может привести
к деформации ступицы.
• Не используйте болты ступицы повторно.

ПРИМЕЧАНИЕ:
Поскольку подшипник узла передней ступицы
не разбирается, можно снять только болты сту-
пицы.

(A) Поворотный кулак

DS-00231

(A)

(1) Подшипник узла передней ступицы

DS-00048

DS-00252

ST

(1)

DS-19

Подшипник узла передней ступицы

СИСТЕМА ВЕДУЩИХ ВАЛОВ

D: СБОРКА

1) Надежно закрепите ступицу в специальном
инструменте.
ST

927080000

СТЕНД СТУПИЦЫ

2) С помощью пресса запрессуйте новые болты
ступицы до тех пор, пока их посадочная повер-
хность не соприкоснется со ступицей.

ПРИМЕЧАНИЕ:
Чтобы не допустить установки болтов под уг-
лом, используйте отверстия в СТЕНДЕ СТУПИ-
ЦЫ диаметром 12 мм (0,47 дюйма).

E: ПРОВЕРКА

Процедуры проверки приведены в разделе
“Передняя полуось”. <См. DS-16, ПРОВЕРКА,
Передняя полуось.>

ОСТОРОЖНО:
Если в подшипнике обнаружены дефекты,
замените подшипник узла передней ступи-
цы.

(1) Подшипник узла передней ступицы

DS-00253

ST

(1)

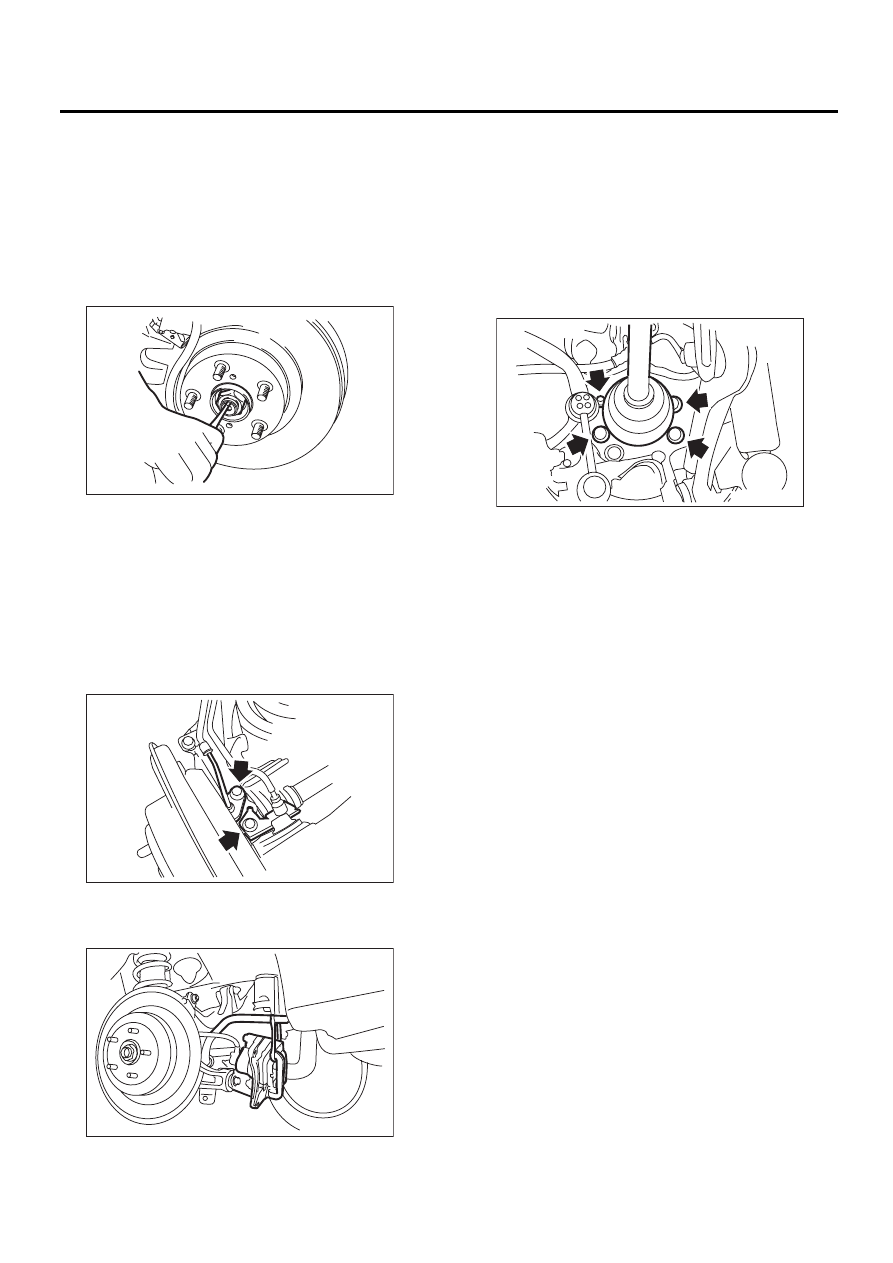

DS-20

Подшипник узла задней ступицы

СИСТЕМА ВЕДУЩИХ ВАЛОВ

5. Подшипник узла задней

ступицы

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Поднимите зачеканенную часть гайки полу-
оси.

4) При включенном стояночном тормозе сними-
те гайку полуоси с помощью торцового ключа.

ОСТОРОЖНО:
Перед откручиванием гайки полуоси сними-
те колесо. В противном случае можно пов-
редить подшипник колеса.
5) Отпустите стояночный тормоз.
6) Снимите датчик скорости заднего колеса
системы ABS и кронштейн троса стояночного
тормоза.

7) Снимите суппорт дискового тормоза с зад-
него щитка и подвесьте их к стабилизатору на
проволоке.

8) Снимите со ступицы тормозной диск.

ПРИМЕЧАНИЕ:
• Чтобы избежать путаницы при установке пе-
ред снятием тормозного диска нанесите отмет-
ки на сопрягаемые поверхности ступицы и тор-
мозного диска.
• Если снять тормозной диск со ступицы за-
труднительно, вкрутите 8-мм болт в резьбу
диска, а затем снимите его.
9) Отверните четыре болта с заднего рычага.

DS-00038

DS-00147

DS-00148

DS-00149

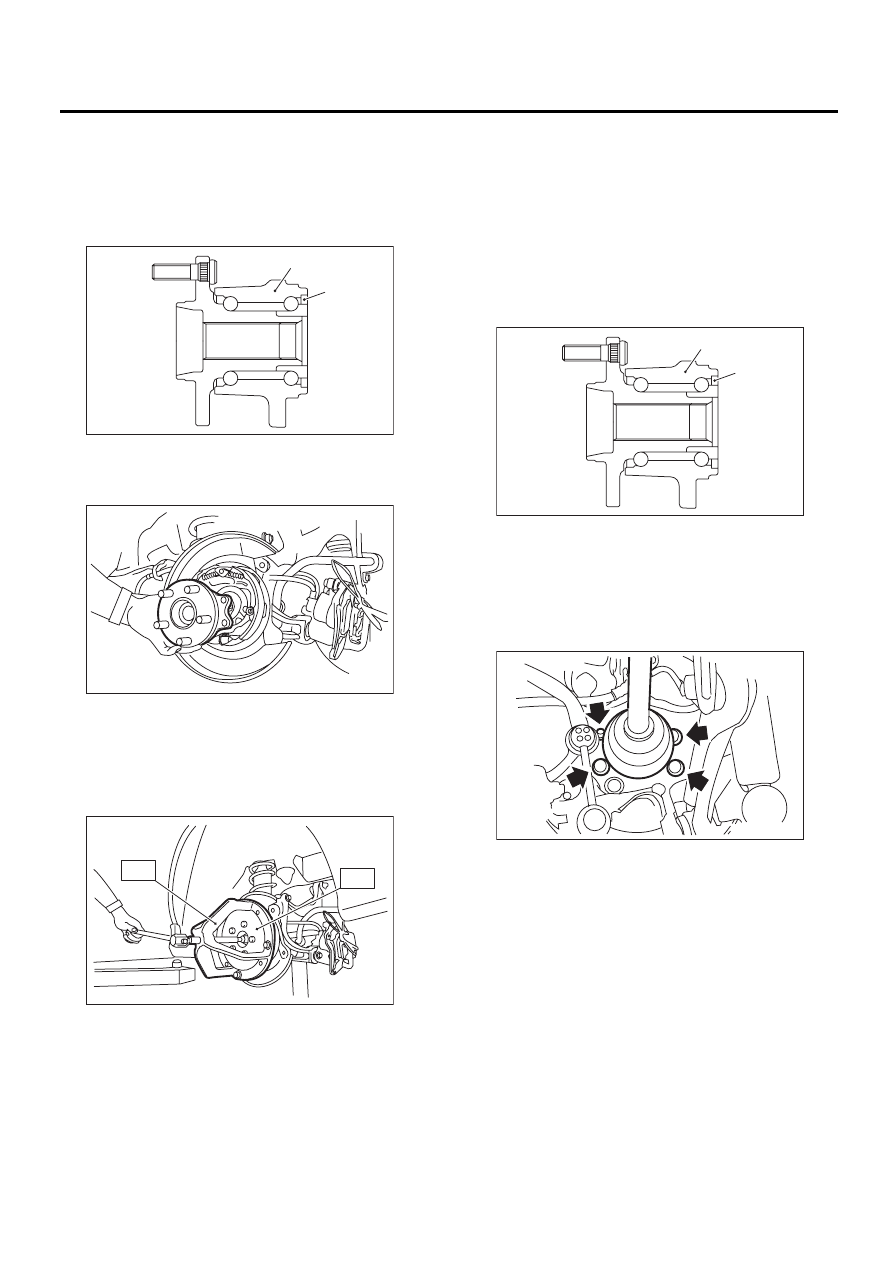

DS-21

Подшипник узла задней ступицы

СИСТЕМА ВЕДУЩИХ ВАЛОВ

10) Снимите подшипник узла задней ступицы.

ОСТОРОЖНО:
• Будьте осторожны, чтобы не повредить
магнитный шифратор.
• Не приближайте намагниченные инстру-
менты к магнитному шифратору.

ПРИМЕЧАНИЕ:
Если это затруднительно, используйте специ-
альный инструмент.
ST1

926470000

СЪЕМНИК ПОЛУОСИ

ST2

28099PA110

ДИСК СЪЕМНИКА ПО-
ЛУОСИ

B: УСТАНОВКА

1) Совместив подшипник узла задней ступицы с
монтажным отверстием заднего щитка, устано-
вите узел ступицы и задний щиток. Наживите
гайку полуоси.

ОСТОРОЖНО:
• Будьте осторожны, чтобы не повредить
магнитный шифратор.
• Не приближайте намагниченные инстру-
менты к магнитному шифратору.

2) Затяните четыре болта.

Момент затяжки:

65 Нм (6,6 кгс-м, 47,9 фунт-сила-фут)

3) Отверните гайку полуоси.
4) Вставьте задний ведущий вал в надлежащее
положение.
5) Наживите новую гайку полуоси.

ОСТОРОЖНО:
Обязательно установите новую гайку полу-
оси.
6) Установите тормозной диск на ступицу.

(1) Магнитный шифратор

(2) Подшипник узла задней ступицы

DS-00251

(2)

(1)

DS-00150

DS-00122

ST2

ST1

(1) Магнитный шифратор

(2) Подшипник узла задней ступицы

DS-00251

(2)

(1)

DS-00149
