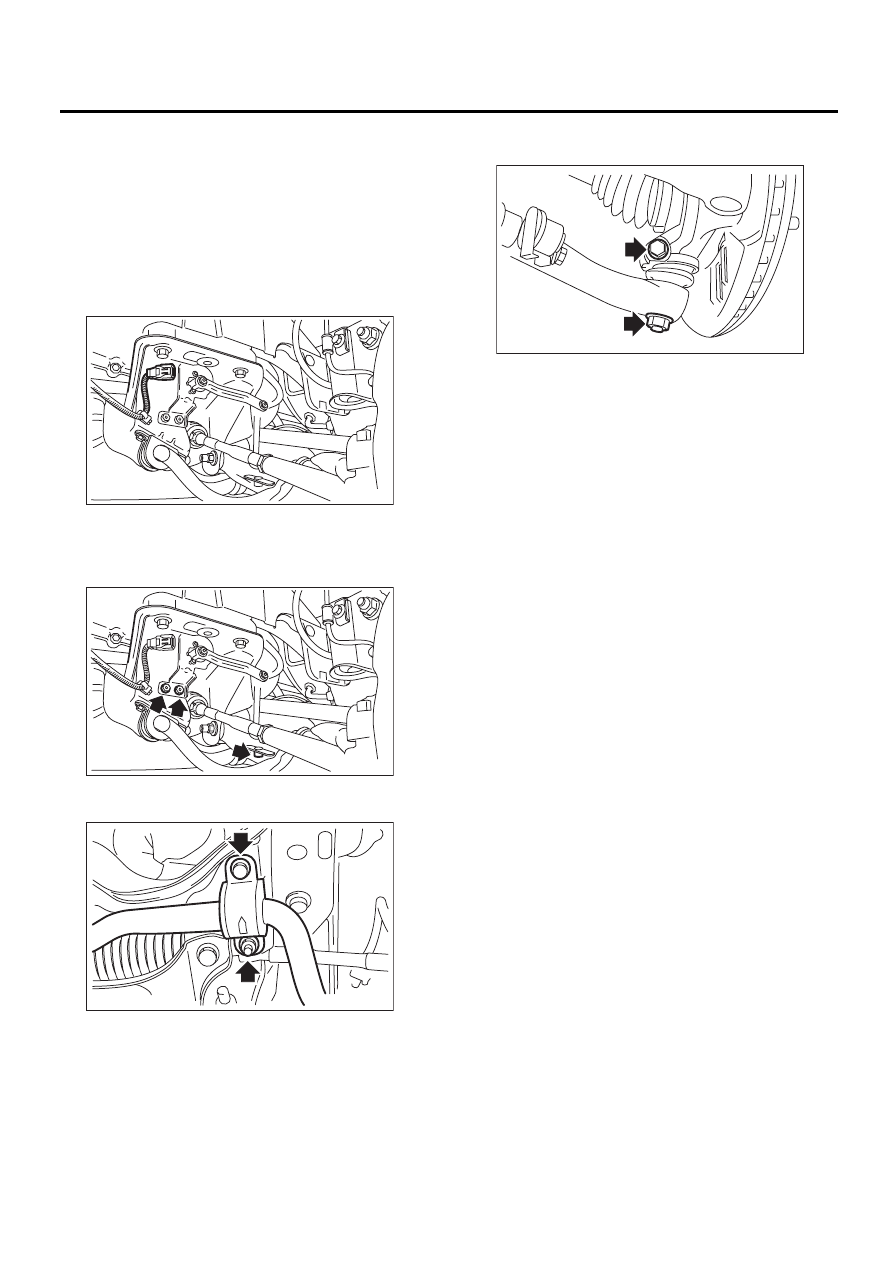

FS-18

Передний шаровой шарнир

ПЕРЕДНЯЯ ПОДВЕСКА

5. Передний шаровой шарнир

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль и снимите передние
колеса.
3) Отсоедините разъем переднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)

4) Снимите передний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

5) Снимите обе стороны кронштейна стабили-
затора.

6) Извлеките шплинт из шарового пальца, сни-
мите корончатую гайку и извлеките шаровой
палец из переднего рычага.

7) Отверните болт, крепящий шаровой шарнир
к поворотному кулаку.

8) Извлеките шаровой шарнир из поворотного
кулака.

LI-00672

LI-00673

FS-00114

FS-00115

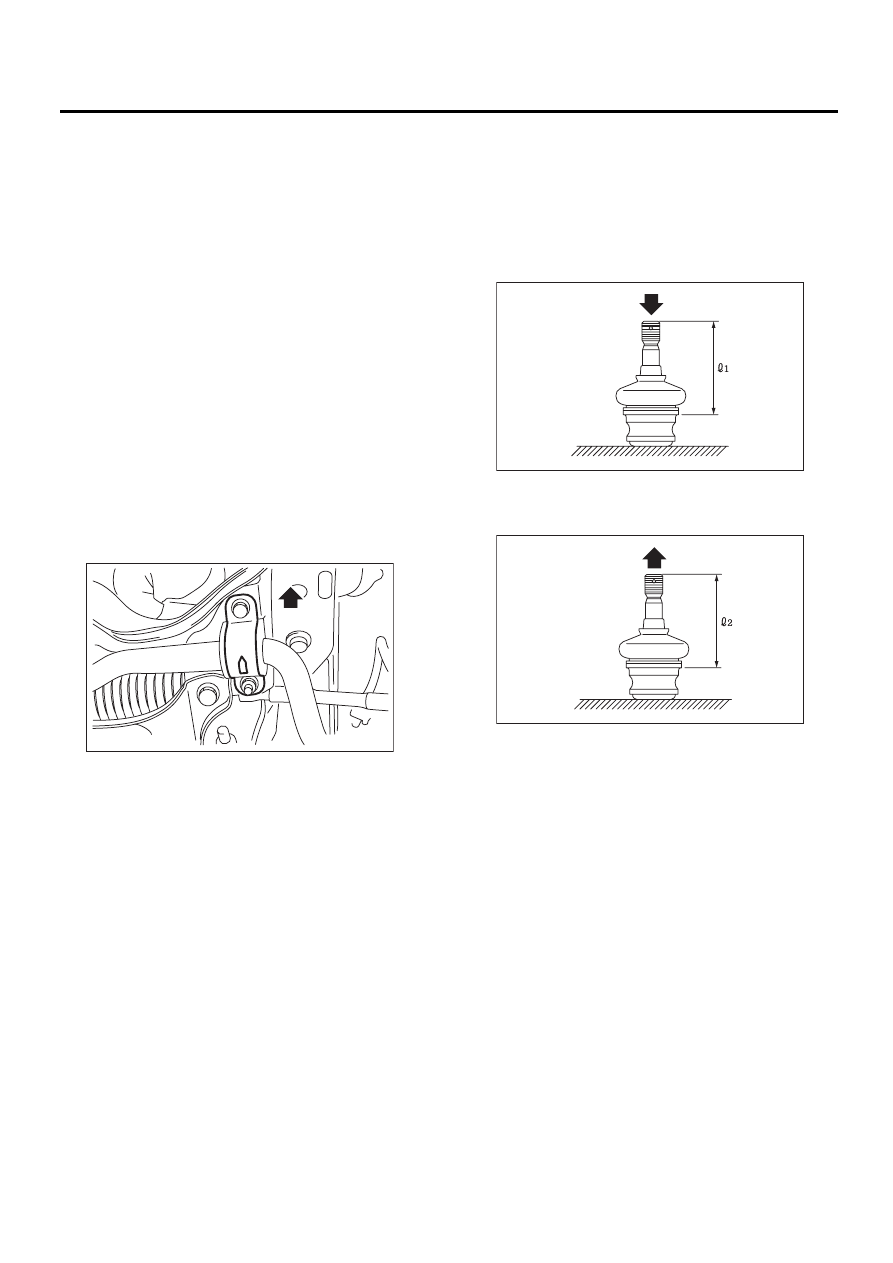

FS-19

Передний шаровой шарнир

ПЕРЕДНЯЯ ПОДВЕСКА

B: УСТАНОВКА

1) Вставьте шаровой шарнир в поворотный ку-
лак.
Момент затяжки (Болт):

50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)

ОСТОРОЖНО:
Не наносите смазку на коническую часть
шарового пальца.
2) Установите шаровой шарнир в передний ры-
чаг.
Момент затяжки (Корончатая гайка):

39 Нм (4,0 кгс-м, 28,8 фунт-сила-фут)

3) Дотяните корончатую гайку еще до 60° до
тех пор, пока отверстие в шаровом пальце не
совместится с пазом в корончатой гайке. За-
тем установите новый шплинт и согните его
вокруг корончатой гайки.
4) Установите кронштейн стабилизатора.

ПРИМЕЧАНИЕ:
Кронштейн стабилизатора имеет определен-
ную ориентацию. Устанавливайте его так, что-
бы стрелка была направлена вверх.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

5) Установите передний датчик высоты авто-
мобиля. (модели с автоматической регулиров-
кой уровня светового пучка фар, только с ле-
вой стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

6) Установите разъем переднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)
7) Установите передние колеса.
8) Присоедините провод массы к аккумулятору.
9) Проведите повторную инициализацию систе-
мы автоматической регулировки уровня свето-
вого пучка фар. (модели с автоматической регу-
лировкой уровня светового пучка фар)
<См. LI-17, ПРОЦЕДУРА, Система автоматичес-
кой регулировки уровня светового пучка фар.>

C: ПРОВЕРКА

1) Измерьте люфт шарового шарнира, следуя
приведенным ниже процедурам. Если люфт
превышает нормативное значение, замените
деталь на новую.

(1) При нагрузке 686 Н (70 кгс, 154 фунт-си-
лы), приложенной в направлении, указан-
ном на рисунке, измерьте длину 2

1

.

(2) При нагрузке 686 Н (70 кгс, 154 фунт-си-
лы), приложенной в направлении, указан-
ном на рисунке, измерьте длину 2

2

.

(3) Определите люфт по следующей фор-
муле.
S = l

2

 – l

1

(4) Если люфт превышает нормативное зна-
чение, замените деталь на новую.

Передний шаровой шарнир

Нормативное значение S для определе-
ния необходимости замены:

Менее 0,3 мм (0,012 дюйма)

2) Если люфт находится в нормативных преде-
лах, визуально проверьте пыльник.
3) Снимите шаровой шарнир и пыльник, и про-
верьте их на предмет износа, повреждений и
трещин. При выявлении любого повреждения
замените соответствующую деталь.
4) При повреждении пыльника, установите но-
вый шаровой шарнир.

(1) Передняя часть автомобиля

FS-00116

(1)

FS-00035

FS-00036

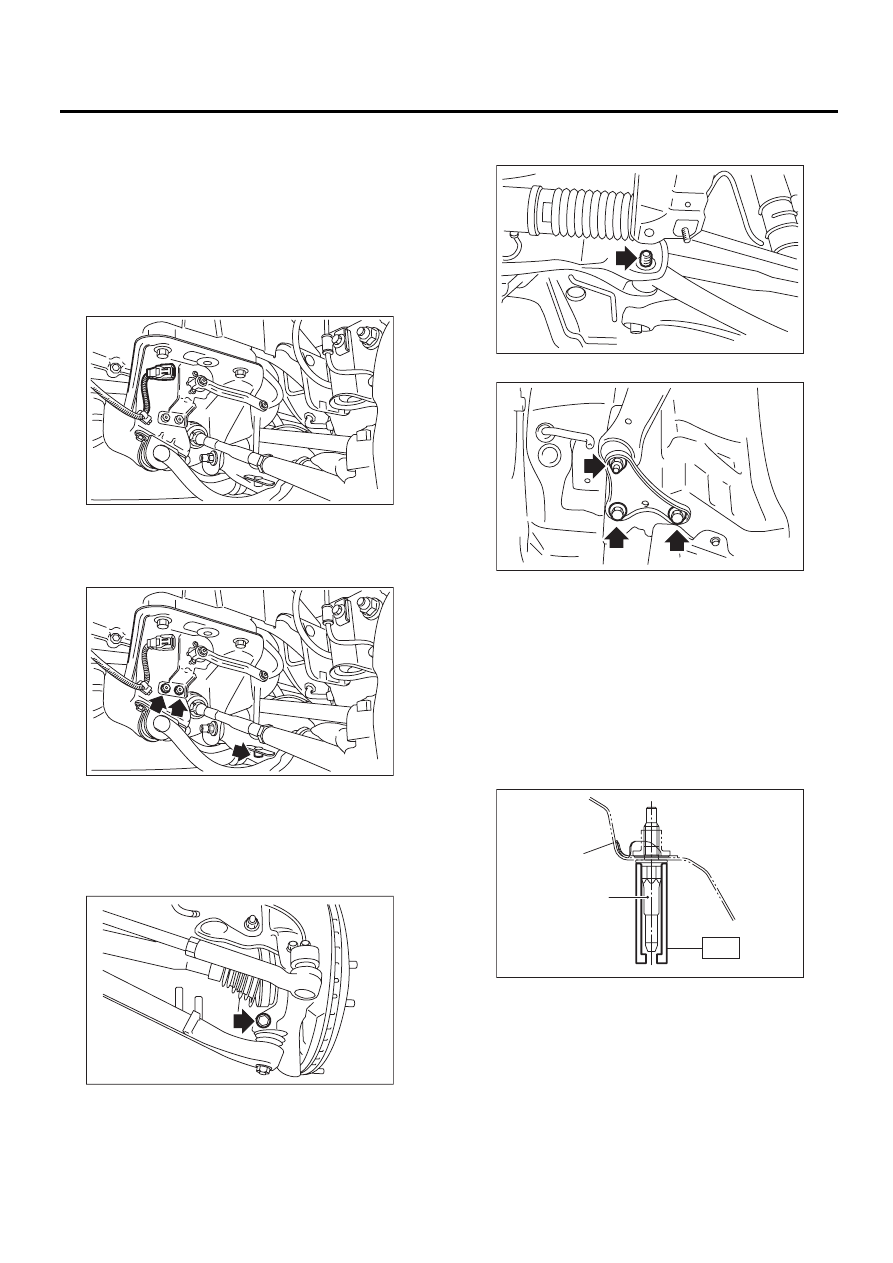

FS-20

Передний рычаг

ПЕРЕДНЯЯ ПОДВЕСКА

6. Передний рычаг

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль и снимите передние
колеса.
3) Отсоедините разъем переднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)

4) Снимите передний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

5) Снимите опорную пластину передней попе-
речной балки. <См. FS-16, СНЯТИЕ, Опорная
пластина передней поперечной балки.>
6) Снимите передний стабилизатор. <См. FS-
17, СНЯТИЕ, Передний стабилизатор.>
7) Снимите шаровой шарнир переднего рычага.

8) Отверните гайку, крепящую передний рычаг
к поперечной балке. (Не снимайте болт).

9) Снимите опорную пластину переднего рычага.

10) Отверните болт, крепящий передний рычаг
к поперечной балке, и снимите передний рычаг
из-под поперечной балки.
11) Для снятия резьбовой шпильки используй-
те специальный инструмент.
ST

20299AG020

ГОЛОВКА КЛЮЧА
ШПИЛЬКИ

ОСТОРОЖНО:
Не снимайте резьбовую шпильку без необ-
ходимости. Всегда заменяйте снятые дета-
ли новыми.

LI-00672

LI-00673

FS-00106

(1) Кузов автомобиля

(2) Резьбовая шпилька

FS-00107

FS-00108

FS-00109

(2)

(1)

ST

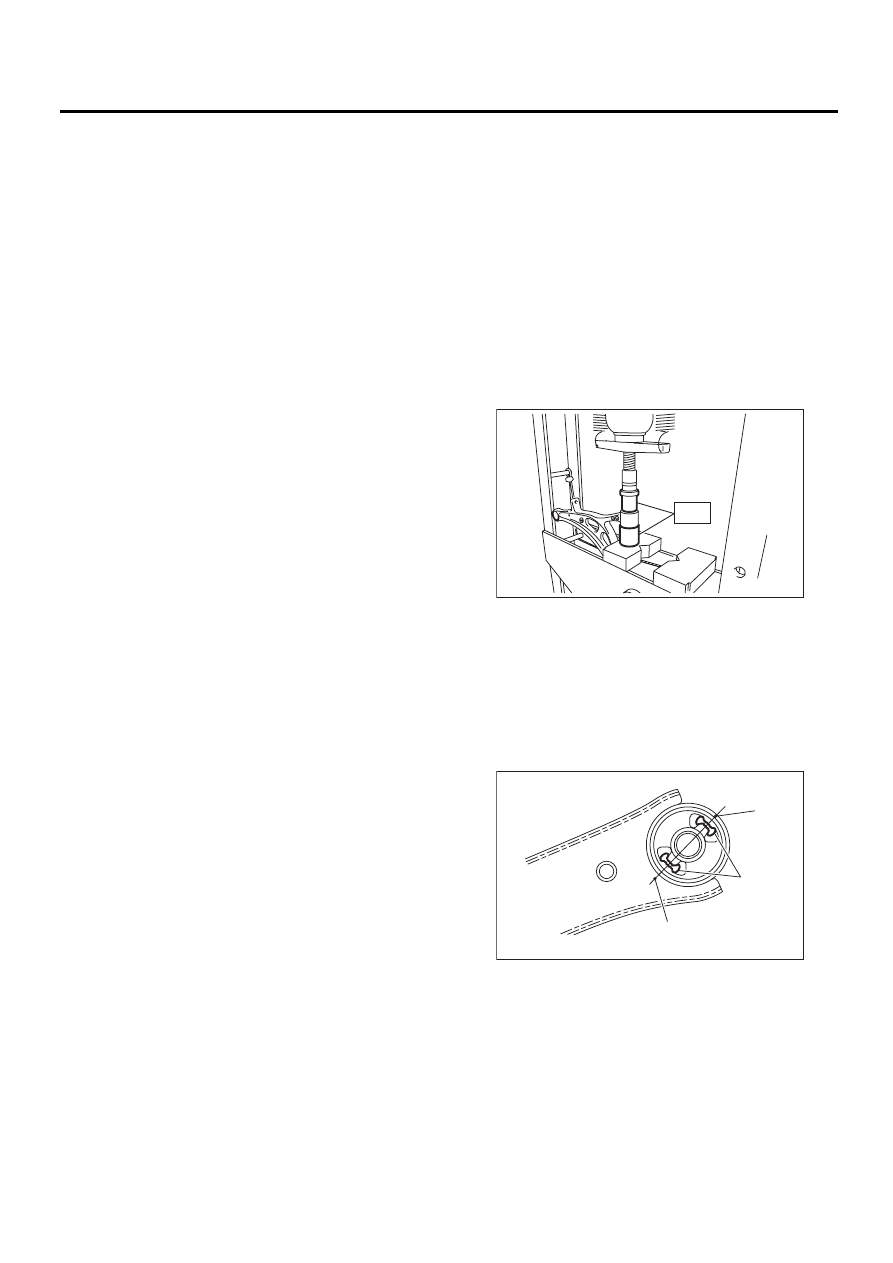

FS-21

Передний рычаг

ПЕРЕДНЯЯ ПОДВЕСКА

B: УСТАНОВКА

1) При помощи специального инструмента уста-
новите резьбовую шпильку.
ST

20299AG020

ГОЛОВКА КЛЮЧА
ШПИЛЬКИ

Момент затяжки:

110 Нм (11,2 кгс-м, 81,1 фунт-сила-фут)

2) Временно закрепите передний рычаг к попе-
речной балке новыми болтами и самоконтря-
щимися гайками.
3) Закрепите передний рычаг на кузове, а за-
тем, используя новые болты и самоконтрящие-
ся гайки, установите опорную пластину.

Момент затяжки:

Опорная пластина к переднему рычагу

110 Нм (11,2 кгс-м, 81,1 фунт-сила-фут)

Опорная пластина к кузову:

150 Нм (15,3 кгс-м, 110,6 фунт-сила-фут)

4) Установите шаровой шарнир в поворотный
кулак.

Момент затяжки:

50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)

5) Установите стабилизатор. <См. FS-17, УС-
ТАНОВКА, Передний стабилизатор.>
6) Установите передний датчик высоты авто-
мобиля. (модели с автоматической регулиров-
кой уровня светового пучка фар, только с ле-
вой стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

7) Установите разъем переднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)
8) Установите передние колеса.
9) Опустите автомобиль с подъемника и затя-
ните болт, крепящий передний рычаг к попе-
речной балке, причем колеса должны нахо-
диться в полном контакте с грунтом, а масса
автомобиля должна соответствовать снаря-
женной.

Момент затяжки:

95 Нм (9,7 кгс-м, 70,1 фунт-сила-фут)

10) Присоедините провод массы к аккумулято-
ру.
11) Проверьте углы установки колес и отрегу-
лируйте при необходимости.

12) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (модели с автоматической
регулировкой уровня светового пучка фар)
<См. LI-17, ПРОЦЕДУРА, Система автомати-
ческой регулировки уровня светового пучка
фар.>

C: РАЗБОРКА

1. ПЕРЕДНЯЯ ВТУЛКА

С помощью специального инструмента и пресса
снимите переднюю втулку.
ST

927680000

КОМПЛЕКТ ПРИСПО-
СОБЛЕНИЯ ДЛЯ УСТА-
НОВКИ И СНЯТИЯ

2. ЗАДНЯЯ ВТУЛКА

1) Нанесите на передний рычаг метку совме-
щения, соответствующую центру углубленной
части задней втулки.

ОСТОРОЖНО:
При установке втулки всегда наносите мет-
ки совмещения для определения ее поло-
жения.

(1) Нанесите метку совмещения

(2) Углубленная часть

FS-00110

ST

FS-00136

(2)

(1)

(1)
