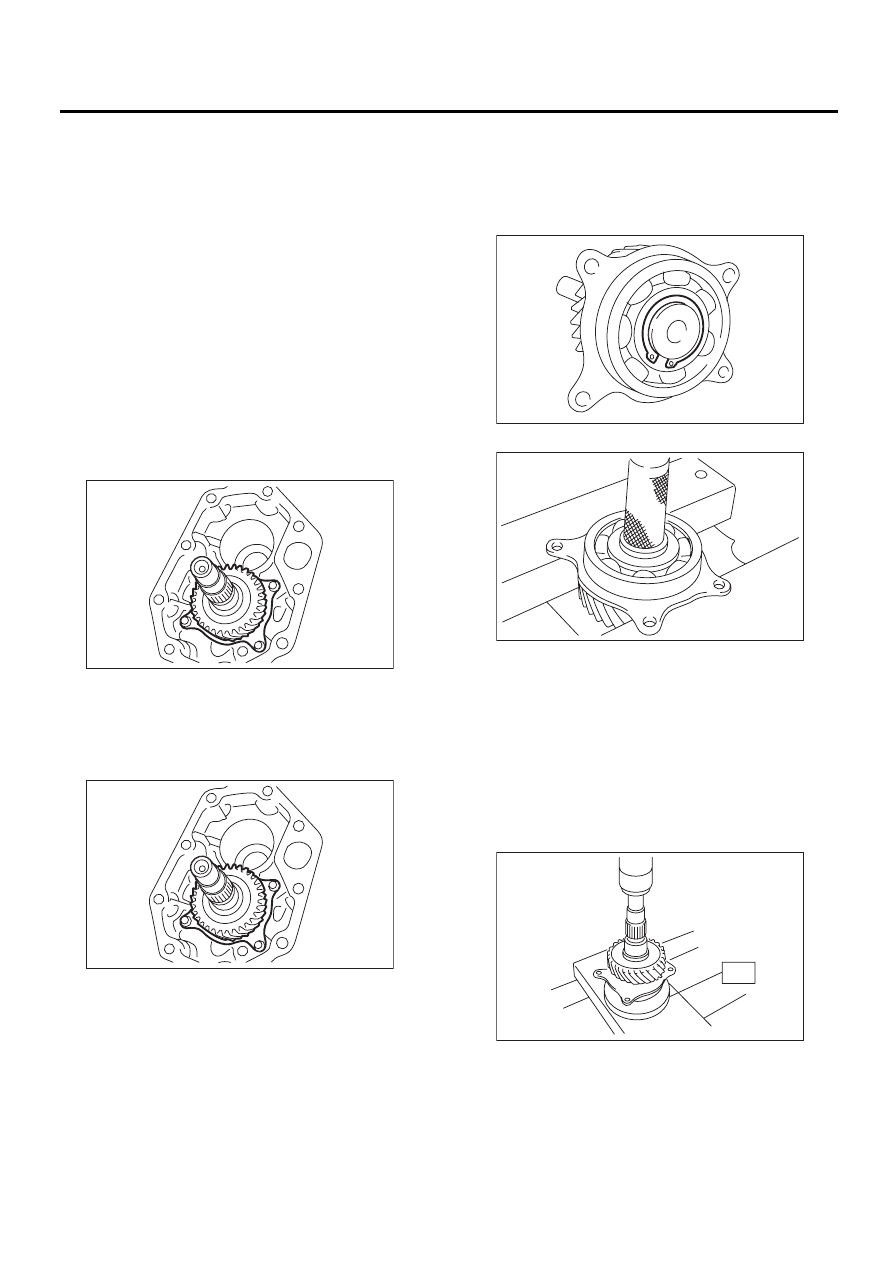

5MT-44

Ведущая шестерня раздаточной коробки

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

10.Ведущая шестерня

раздаточной коробки

A: СНЯТИЕ

1) Снимите узел механической трансмиссии с
автомобиля. <См. 5MT-27, СНЯТИЕ, Узел меха-
нической трансмиссии.>
2) Снимите выключатель фонарей заднего хо-
да и датчик нейтральной передачи.
<См. 5MT-37, СНЯТИЕ, Переключатели и жгут
проводов.>
3) Снимите раздаточную коробку вместе с уз-
лом корпуса удлинителя. <См. 5MT-40, СНЯ-
ТИЕ, Узел раздаточной коробки и корпуса уд-
линителя.>
4) Снимите узел корпуса удлинителя.
5) Снимите ведомую шестерню раздаточной ко-
робки.
6) Снимите ведущую шестерню раздаточной
коробки.

B: УСТАНОВКА

1) Установите ведущую шестерню раздаточ-
ной коробки.
Момент затяжки:

26 Нм (2,7 кгс-м, 19,2 фунт-сила-фут)

2) Установите ведомую шестерню раздаточ-
ной коробки.
3) Установите узел корпуса удлинителя.
4) Установите узел раздаточной коробки и
корпуса удлинителя. <См. 5MT-40, УСТАНОВ-
КА, Узел раздаточной коробки и корпуса удли-
нителя.>
5) Установите выключатель фонарей заднего
хода и датчик нейтральной передачи. <См.
5MT-38, УСТАНОВКА, Переключатели и жгут
проводов.>

6) Установите узел механической трансмиссии
на автомобиль. <См. 5MT-29, УСТАНОВКА,
Узел механической трансмиссии.>

C: РАЗБОРКА

1) Снимите стопорное кольцо.

2) Снимите шарикоподшипник.

D: СБОРКА

1) Установите специальный инструмент на
внутренней обойме подшипника, и установите
ведущий вал.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398177700

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
10 кН (1 тонна, 1,1 тонна США, 1,0 брит. тонна).

2) Установите пружинное стопорное кольцо на
ведущий вал раздаточной коробки.
3) Проверьте зазор между пружинным стопор-
ным кольцом и шарикоподшипником. <См.
5MT-45, ПРОВЕРКА, Ведущая шестерня разда-
точной коробки.>

MT-00133

MT-00135

MT-00136

MT-00137

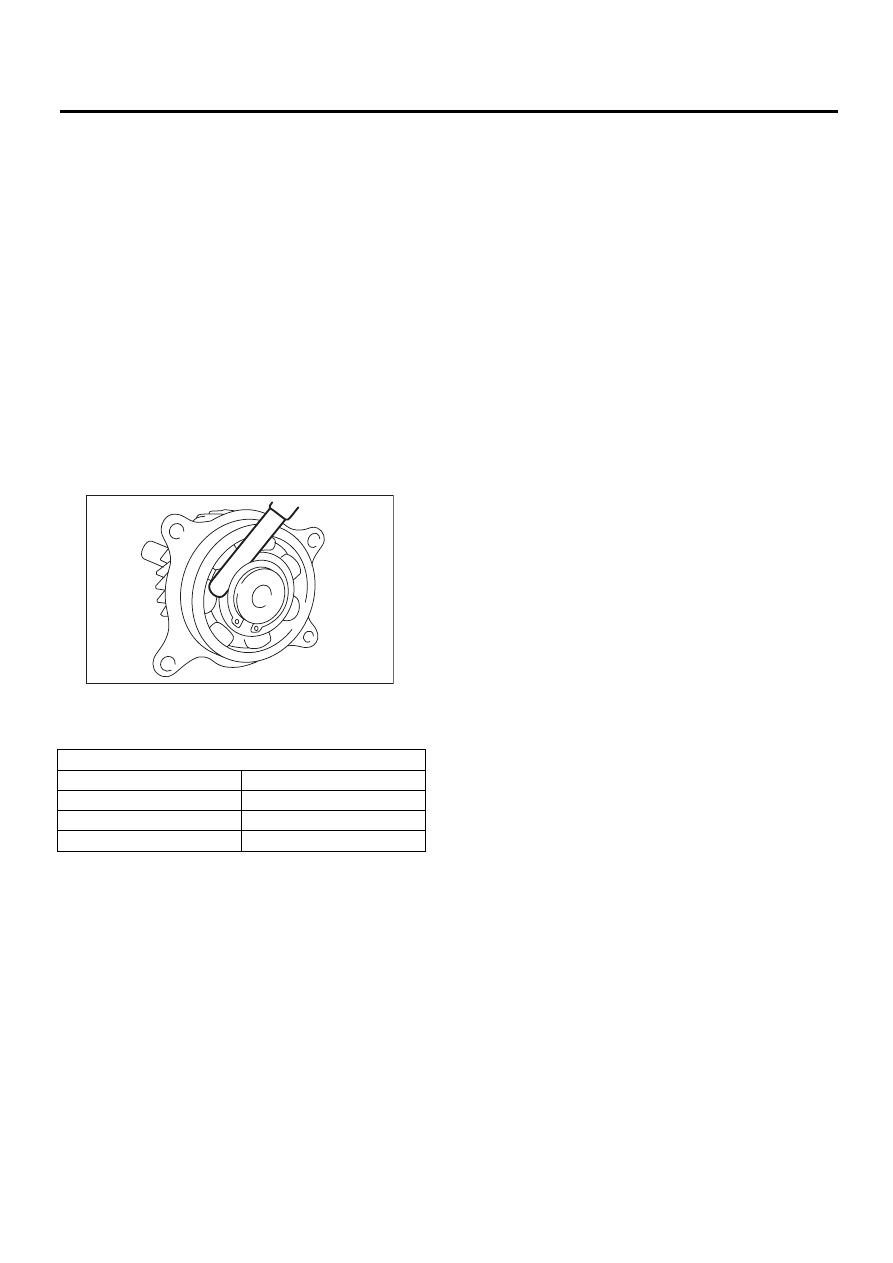

5MT-45

Ведущая шестерня раздаточной коробки

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

E: ПРОВЕРКА

1) Подшипник
Замените подшипники в следующих случаях.
• В случае поломки или появления ржавчины
на подшипнике
• В случае износа или повреждения подшип-
ников
• Если подшипники поворачиваются не плав-
но или при вращении издают посторонние шу-
мы после нанесения смазки на передачу.
2) Ведущая шестерня
Если поверхность зубьев ведущей шестерни и
вала имеет избыточный износ или поврежде-
ния, замените ведущую шестерню.
3) Измерьте зазор между пружинным стопор-
ным кольцом и внутренней обоймой подшипни-
ка при помощи толщиномера.

Зазор:

0,01 — 0,15 мм (0,0004 — 0,0059 дюйма)

Если результат измерения не соответствует
спецификации, выберите подходящее пружин-
ное стопорное кольцо и замените его.

Пружинное стопорное кольцо (Внешнее-30)

Номер детали

Толщина, мм (дюймов)

805030041

1,53 (0,0602)

805030042

1,65 (0,0650)

805030043

1,77 (0,0697)

MT-00138

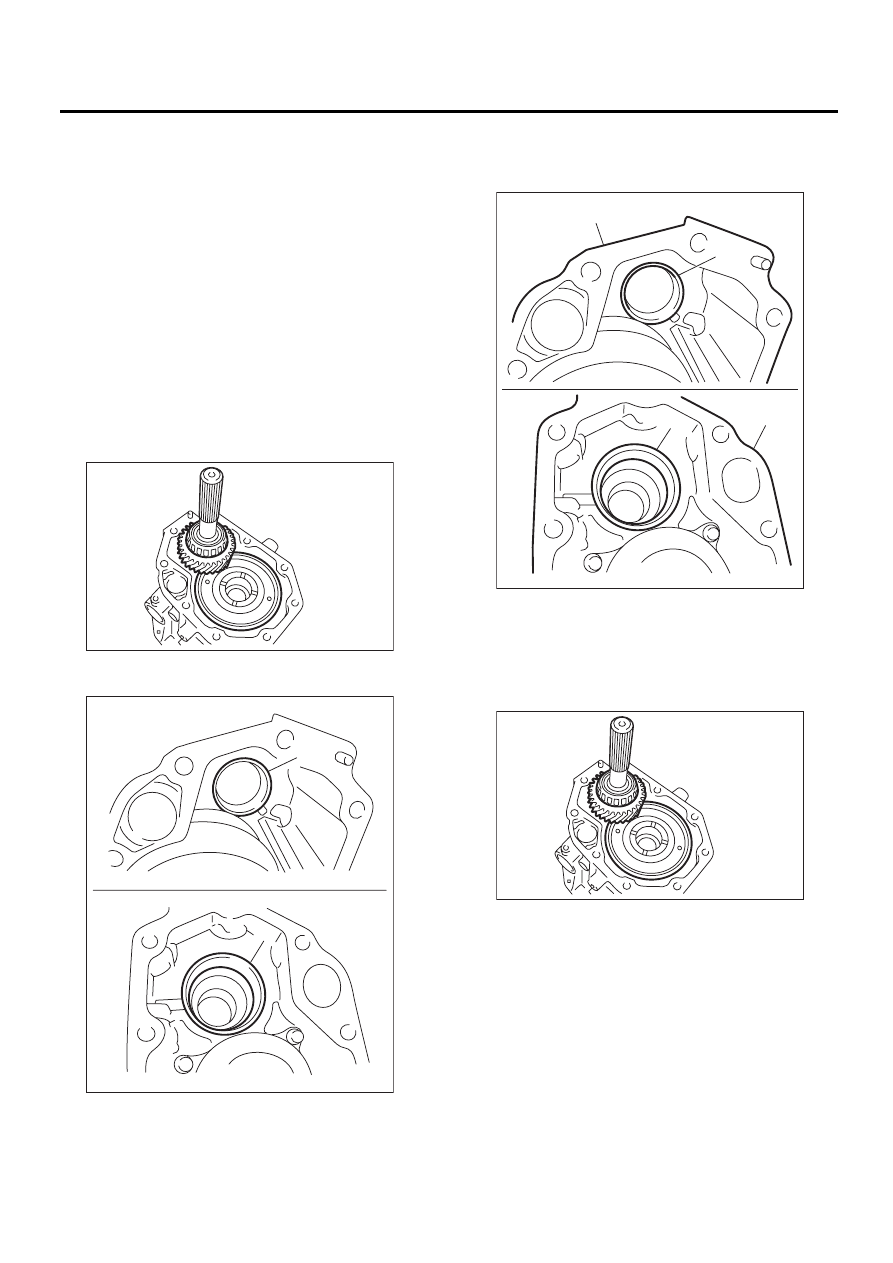

5MT-46

Ведомая шестерня раздаточной коробки

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

11.Ведомая шестерня

раздаточной коробки

A: СНЯТИЕ

6) Снимите внешние обоймы подшипника с
корпуса удлинителя и раздаточной коробки.

B: УСТАНОВКА

1) Установите внешние обоймы подшипника на
корпус удлинителя и раздаточную коробку.

2) Установите ведомую шестерню раздаточ-
ной коробки.

3) Установите узел раздаточной коробки и
корпуса удлинителя. <См. 5MT-40, УСТАНОВ-
КА, Узел раздаточной коробки и корпуса удли-
нителя.>
4) Установите выключатель фонарей заднего
хода и датчик нейтральной передачи.
<См. 5MT-38, УСТАНОВКА, Переключатели и
жгут проводов.>
5) Установите узел механической трансмиссии
на автомобиль. <См. 5MT-29, УСТАНОВКА,
Узел механической трансмиссии.>

(A) Внешняя обойма подшипника (Сторона раздаточ-

ной коробки)

(B) Внешняя обойма подшипника (Сторона корпуса

удлинителя)

MT-00118

MT-00140

(B)

(A)

(A) Внешняя обойма подшипника
(B) Внешняя обойма подшипника

MT-00141

(C)

(A)

(D)

(B)

MT-00118

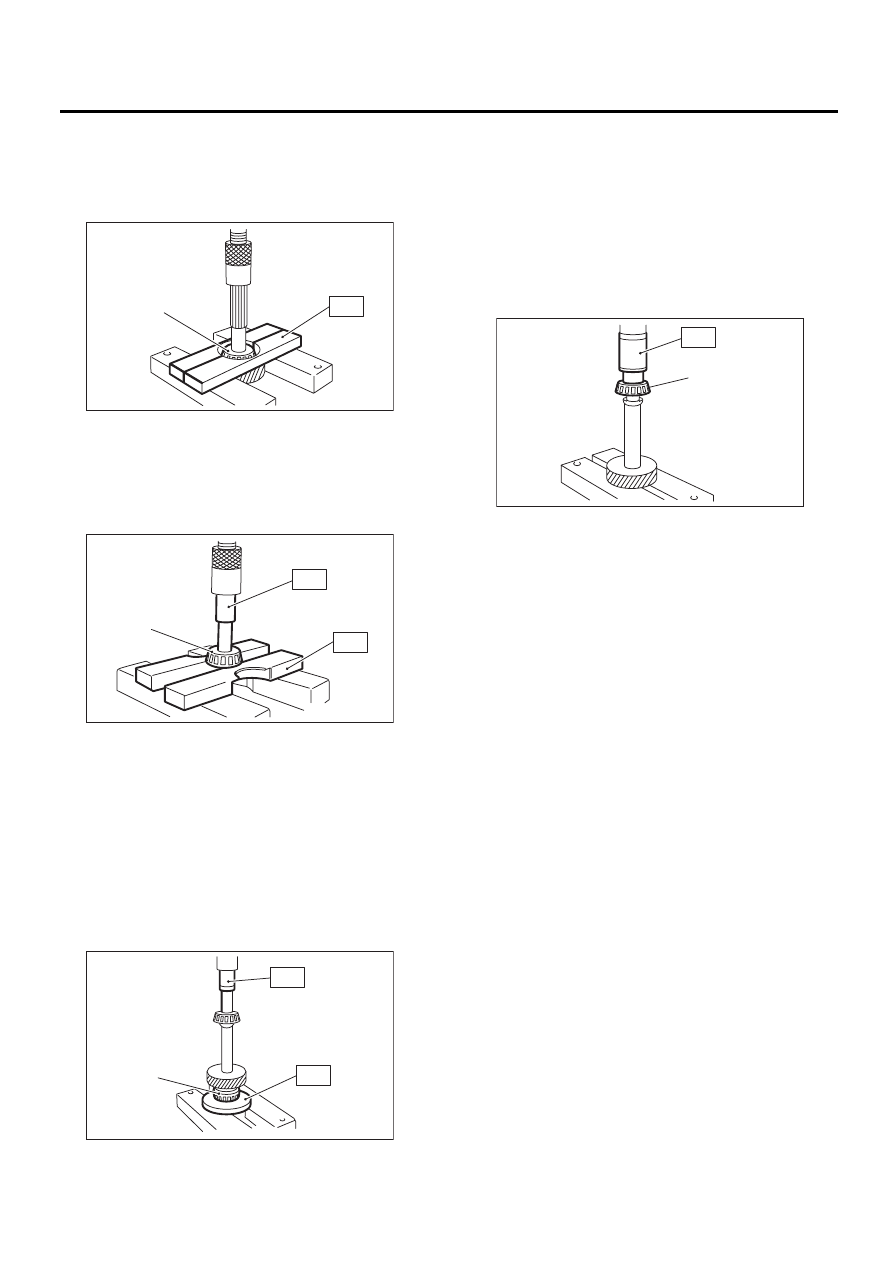

5MT-47

Ведомая шестерня раздаточной коробки

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

C: РАЗБОРКА

1) Используя специальный инструмент, сними-
те роликовый подшипник (сторона корпуса уд-
линителя).
ST

498077000

СЪЕМНИК

2) Используя специальный инструмент ST1 и
ST2, снимите роликовый подшипник (сторона
раздаточной коробки).
ST1

498077000

СЪЕМНИК

ST2

899864100

СЪЕМНИК

D: СБОРКА

1) Используя специальный инструмент, устано-
вите роликовый подшипник (сторона корпуса
удлинителя).
ST1

398177700

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ST2

899864100

СЪЕМНИК

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
10 кН (1 тонна, 1,1 тонна США, 1,0 брит. тонна).

2) Используя специальный инструмент, устано-
вите роликовый подшипник (сторона раздаточ-
ной коробки).
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
499757002

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
10 кН (1 тонна, 1,1 тонна США, 1,0 брит. тон-
на).

E: ПРОВЕРКА

1) Подшипник
Замените подшипники в следующих случаях.
• В случае поломки или появления ржавчины
на подшипнике
• В случае износа или повреждения подшип-
ников
• Если подшипники поворачиваются не плав-
но или при вращении издают посторонние шу-
мы после нанесения смазки на передачу.
2) Ведомая шестерня
Если поверхность зубьев ведомой шестерни и
вала имеет избыточный износ или поврежде-
ния, замените ведомую шестерню.

(A) Роликовый подшипник

MT-00143

(A)

MT-00144

(A)

ST1

ST2

MT-00145

(A)

ST1

ST2

(A) Роликовый подшипник

MT-00146

(A)
