Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 689
5AT(diag)-66
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
V: КДН P0761 ХАРАКТЕРИСТИКИ ИЛИ ЗАЛИПАНИЕ
ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ “C”
УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Данные выходного сигнала электромагнитного клапана муфты высших передач и низших передач и
передачи заднего хода и данные давления масла не совпадают.
ПРИЗНАК НЕИСПРАВНОСТИ:
Блокировка на 4-ой передаче.

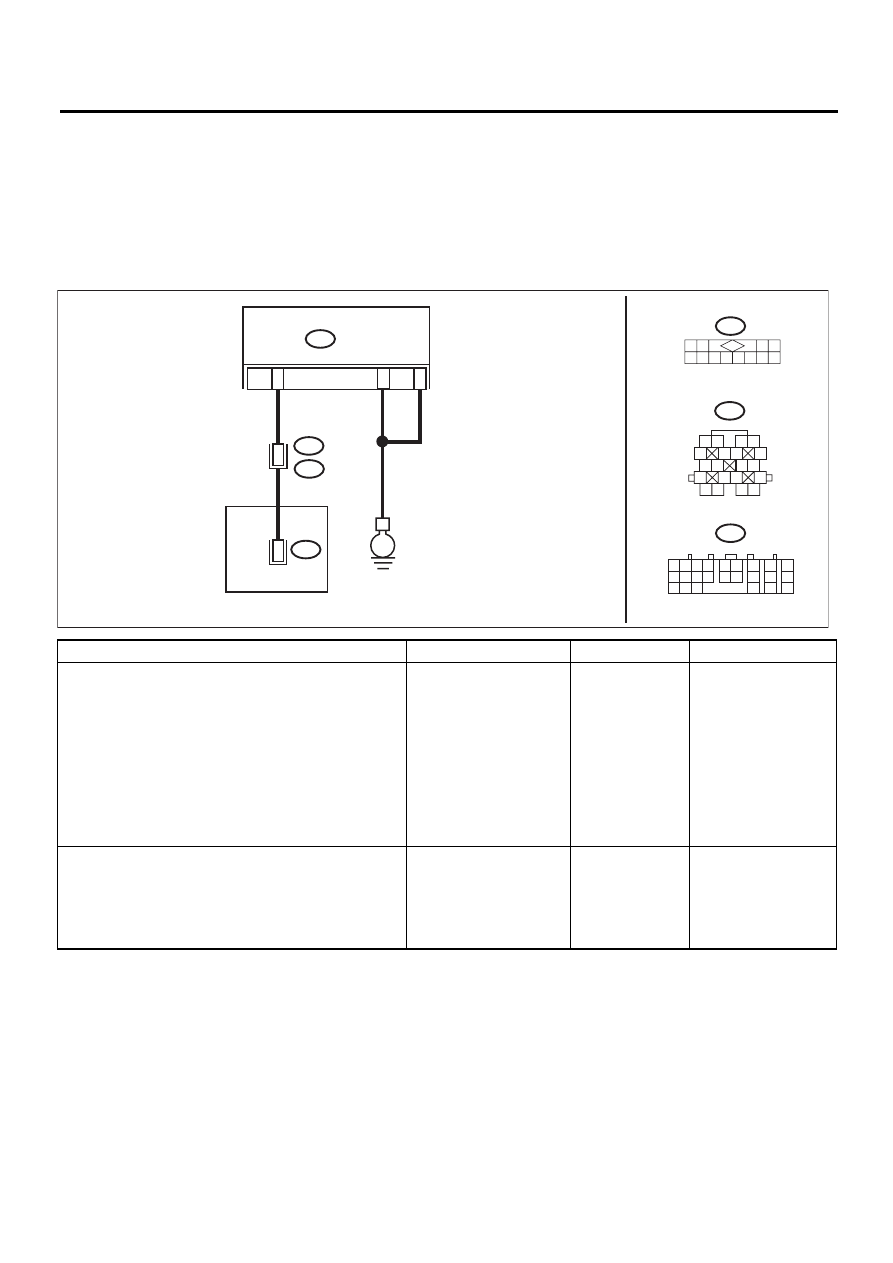

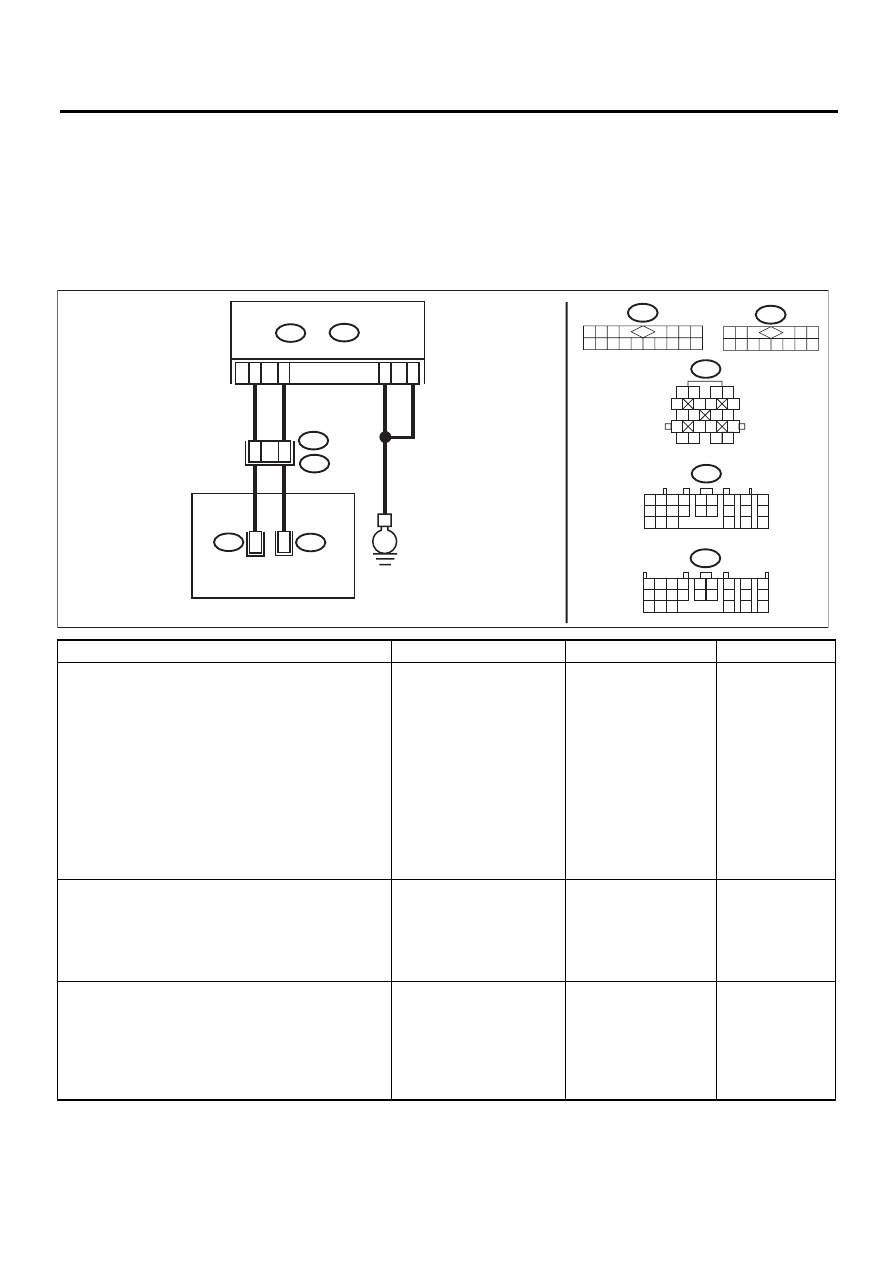

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ
МЕЖДУ TCM И ТРАНСМИССИЕЙ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от TCM и трансмис-
сии.
3) Измерьте сопротивление в жгуте проводов
между TCM и разъемом трансмиссии.
Разъемы и клеммы
(B54) № 17 — (B11) № 15:
(B55) № 8 — (B11) № 4:
(B54) № 5 — Масса кузова:
(B54) № 14 — Масса кузова:
Величина сопротивления
составляет менее 1 Ом?
Устраните раз-
рыв цепи в жгуте
проводов между
TCM и разъемом
трансмиссии.
2
ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ
МЕЖДУ TCM И МАССОЙ КУЗОВА.
Измерьте сопротивление жгута проводов меж-
ду разъемом блока TCM и массой кузова.
Разъемы и клеммы
(B55) № 8 — Масса кузова:
Составляет ли величина
сопротивления 1 МОм или
более?
Устраните корот-
кое замыкание в
жгуте проводов
между TCM и
разъемом транс-
миссии.
3
ПРОВЕРКА ВХОДНОГО СИГНАЛА TCM ПРИ
ПОМОЩИ SUBARU SELECT MONITOR.
1) Подсоедините все разъемы.
2) Переведите выключатель зажигания в по-
ложение ON.
3) Считайте данные “H&LR/C oil pressure SW”
(Датчик давления масла H&LR/C).
На дисплее отображает-
ся “OFF”?
AT-04613
B11
1 2
5
6 7
8
13
14 15
16
9 10
11 12
3 4
17 18
19 20
T11
T10
B8
12
A17
12
B11
T4
БЛОК УПРАВЛЯЮЩИХ КЛАПАНОВ
15
4
T10
T11
TCM
B54
A:
B55
B:
A14
A5
E
B54
A:
B: B55
1 2
7
8
9
5 6
3 4
10 11 12
19 20 21
13
14 15
16
17
18
22
23
24
1 2 3 4
10 11 12
19 20 21
13
5 6
14 15
7
8
9
16
17
18
22
23
24
1 2
3 4
5 6 7 8 9 10 11 12
1 2 3
4 5 6
7 8 9 10 11 12 13 14 15 16
