5AT-100

Узел переднего дифференциала

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

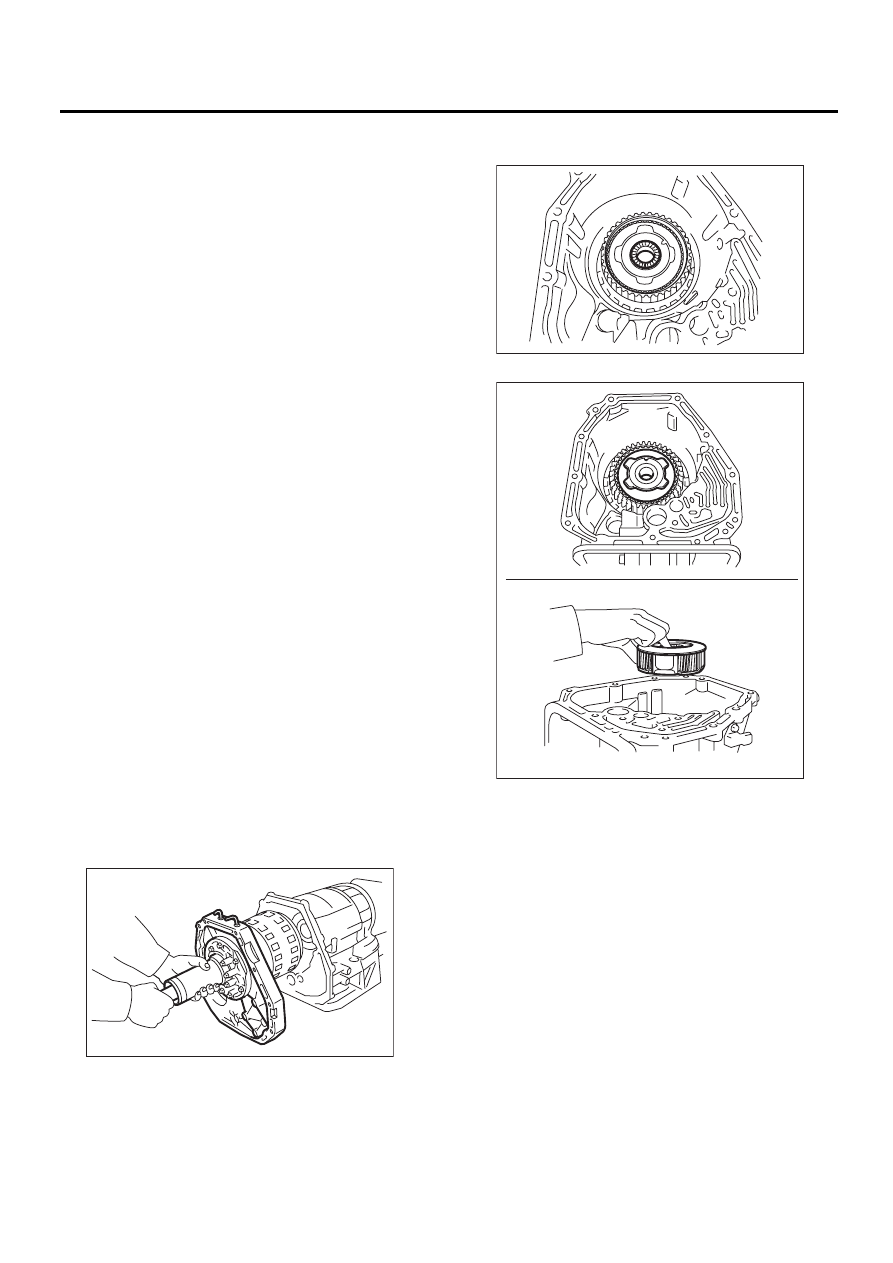

8) Проверните ведущую шестерню несколько
раз при помощи специального инструмента ST1
и проверьте, соответствует ли зазор техничес-
ким характеристикам при помощи ST2, ST3,
ST4 и ST5.
ST1

499787700

ГАЕЧНЫЙ КЛЮЧ

ST2

498247001

МАГНИТНАЯ ПОДСТАВКА

ST3

498247100

ЦИФЕРБЛАТНЫЙ ИНДИКА-
ТОР

ST4

499787500

АДАПТЕР

ST5

498255400

ПЛАСТИНА

Зазор:

0,13 — 0,18 мм (0,0051 — 0,0071 дюйма)

9) Отрегулируйте контакт зубьев переднего
дифференциала и ведущего вала.
<См. 5AT-92, РЕГУЛИРОВКА, Узел вала веду-
щей шестерни.>

5AT-101

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

35.Основной корпус

автоматической
трансмиссии

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5AT-36, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Извлеките узел гидротрансформатора.
<См. 5AT-69, СНЯТИЕ, Узел гидротрансформа-
тора.>
3) Снимите разъем жгута проводов трансмис-
сии с опоры.
4) Отсоедините вентиляционный шланг.
5) Снимите трубку заправки масла.
<См. 5AT-68, СНЯТИЕ, Трубка заправки мас-
ла.>
6) Снимите впускную и выпускную трубки ATF.
<См. 5AT-62, СНЯТИЕ, Трубка и шланг охлади-
теля ATF.>
7) Снимите корпус удлинителя. <См. 5AT-70,
СНЯТИЕ, Корпус удлинителя.>
8) Снимите чашку межосевого дифференциа-
ла. <См. 5AT-79, СНЯТИЕ, Чашка межосевого
дифференциала.>
9) Снимите ведомую шестерню редуктора.
<См. 5AT-76, СНЯТИЕ, Ведомая шестерня ре-
дуктора.>
10) Отделите корпус гидротрансформатора от
корпуса трансмиссии. <См. 5AT-83, СНЯТИЕ,
Корпус трансформатора.>
11) Снимите корпус управляющего клапана.
<См. 5AT-56, СНЯТИЕ, Корпус управляющего
клапана.>
12) Снимите крышку масляного насоса. <См.
5AT-85, СНЯТИЕ, Крышка масляного насоса.>

ПРИМЕЧАНИЕ:
Узел входной муфты и узел передней цент-
ральной шестерни тоже снимаются вместе.

13) Снимите игольчатый подшипник узла сред-
него водила.

14) Снимите узел среднего водила.

AT-01990

AT-01991

AT-01992

5AT-102

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

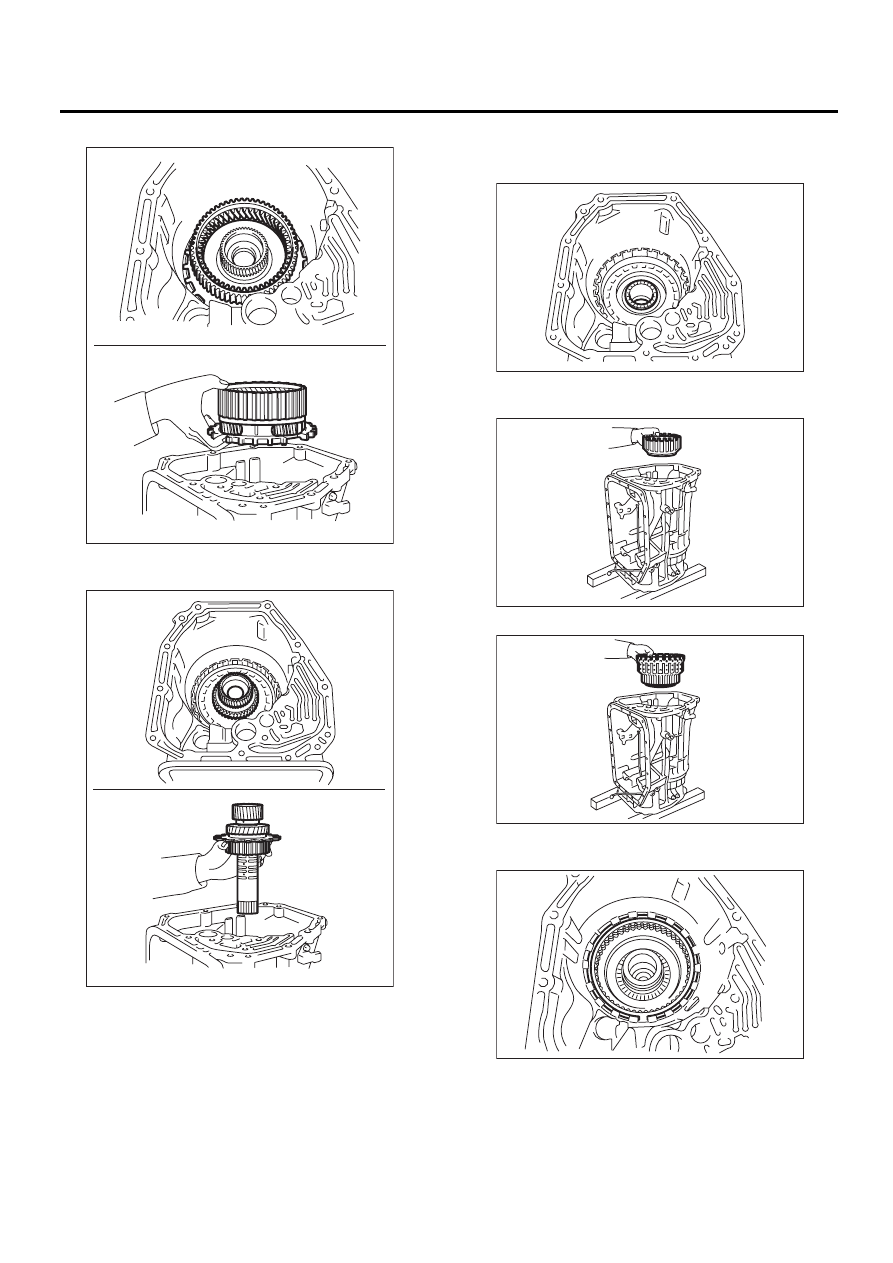

15) Снимите узел заднего водила.

16) Снимите узел средней и задней централь-
ной шестерни.

17) Снимите упорный игольчатый подшипник
муфты высших и низших передач и передачи
заднего хода.

18) Снимите узел муфты высших и низших пе-
редач и передачи заднего хода.

19) Снимите узел муфты прямой передачи.

20) Снимите пружинное стопорное кольцо тор-
моза заднего хода.

21) Снимите стопорный диск.

AT-01993

AT-01994

AT-01995

AT-01996

AT-01997

AT-01998

5AT-103

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

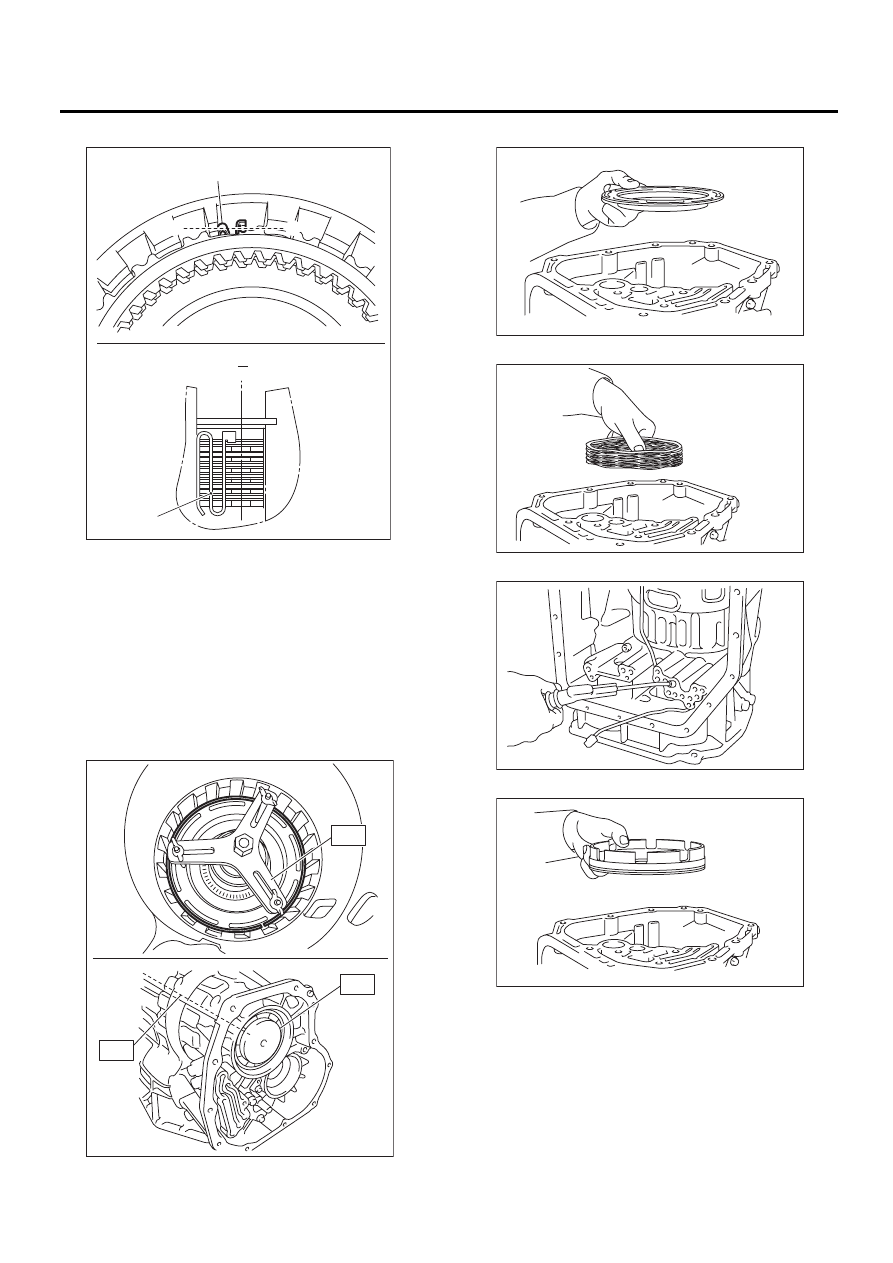

22) Снимите плоскую пружину.

23) Снимите ведущий диск, ведомый диск и та-
рельчатый диск.
24) Снимите стопорное кольцо пружинного де-
ржателя тормоза заднего хода.
ST1  18762AA000 ПРИСПОСОБЛЕНИЕ ДЛЯ

СЖАТИЯ

ST2  18765AA000 ОПОРА ПРИСПОСОБЛЕ-

НИЯ ДЛЯ СЖАТИЯ

ST3  18763AA000 ВАЛ ПРИСПОСОБЛЕНИЯ

ДЛЯ СЖАТИЯ

25) Снимите пружинный держатель.

26) Снимите возвратную пружину.

27) Подайте сжатый воздух.

28) Снимите поршень тормоза заднего хода.

(A) Плоская пружина

B '

B

B '

B

(A)

(A)

AT-03364

AT-02000

ST3

ST2

ST1

AT-02001

AT-02002

AT-02004

AT-02005
