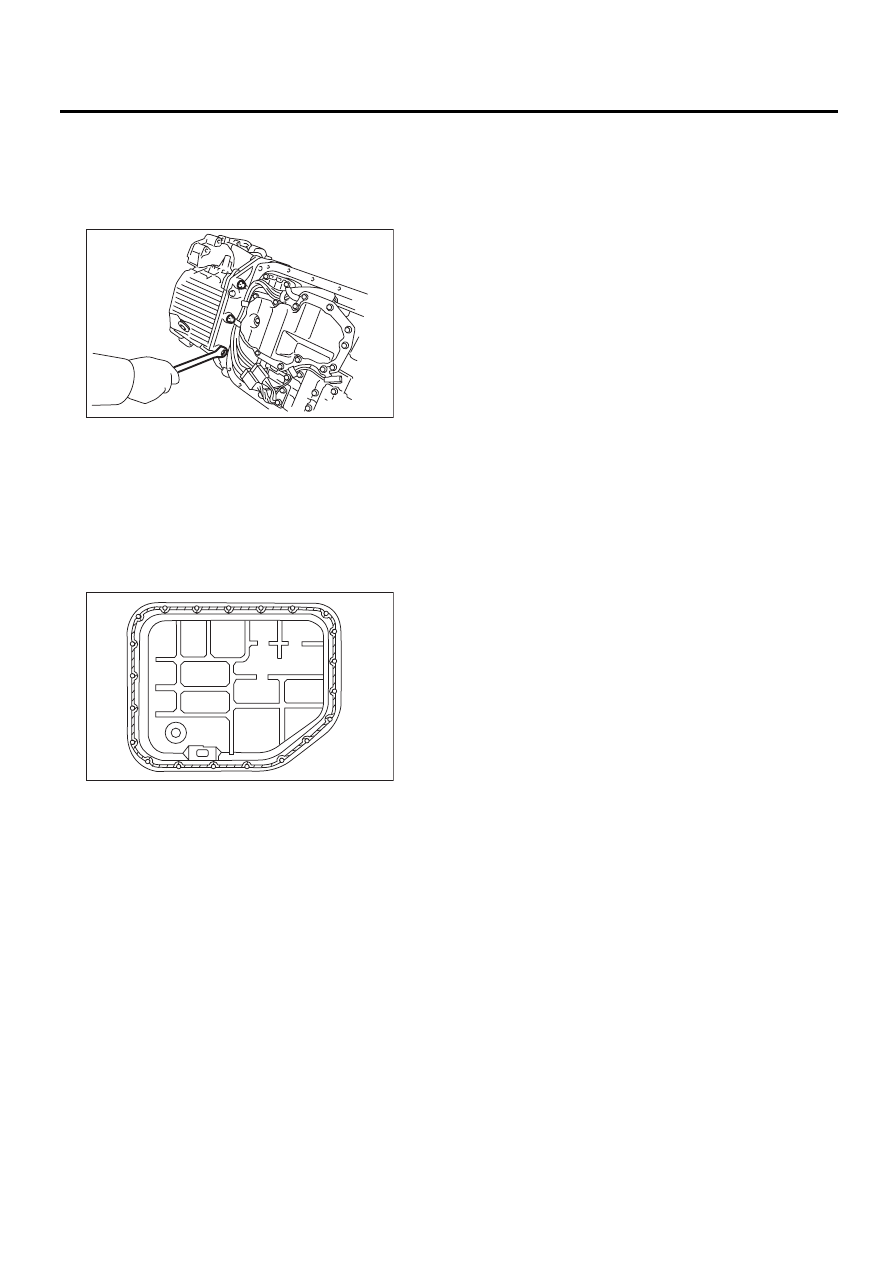

5AT-84

Корпус гидротрансформатора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

7) Заверните три установочных болта корпуса
гидротрансформатора (TORX

®

).

ST

18676AA020

КЛЮЧ TORX

®

Момент затяжки:

41 Нм (4,2 кгс-м, 30,2 фунт-сила-фут)

8) Нанесите достаточное количество прокла-
дочного герметика на все сопряженные поверх-
ности поддона картера, а затем установите его.

Прокладочный герметик:

THREE BOND 1217B (Деталь № K0877YA020)
или эквивалентный

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

9) Установите разъем жгута проводов транс-
миссии на опору.
10) Установите вентиляционный шланг.
<См. 5AT-67, УСТАНОВКА, Вентиляционный
шланг.>
11) Установите трубку охладителя ATF.
<См. 5AT-64, УСТАНОВКА, Трубка и шланг ох-
ладителя ATF.>
12) Установите трубу заправки масла с уплот-
нительным кольцом. <См. 5AT-68, УСТАНОВ-
КА, Трубка заправки масла.>
13) Установите узел гидротрансформатора.
<См. 5AT-69, УСТАНОВКА, Узел гидротранс-
форматора.>
14) Установите узел трансмиссии на автомо-
биль. <См. 5AT-40, УСТАНОВКА, Узел автома-
тической трансмиссии.>

C: ПРОВЕРКА

Измерьте зазор, а затем отрегулируйте его до
нормативной величины. <См. 5AT-92, РЕГУЛИ-
РОВКА, Узел вала ведущей шестерни.>

AT-01974

AT-03249

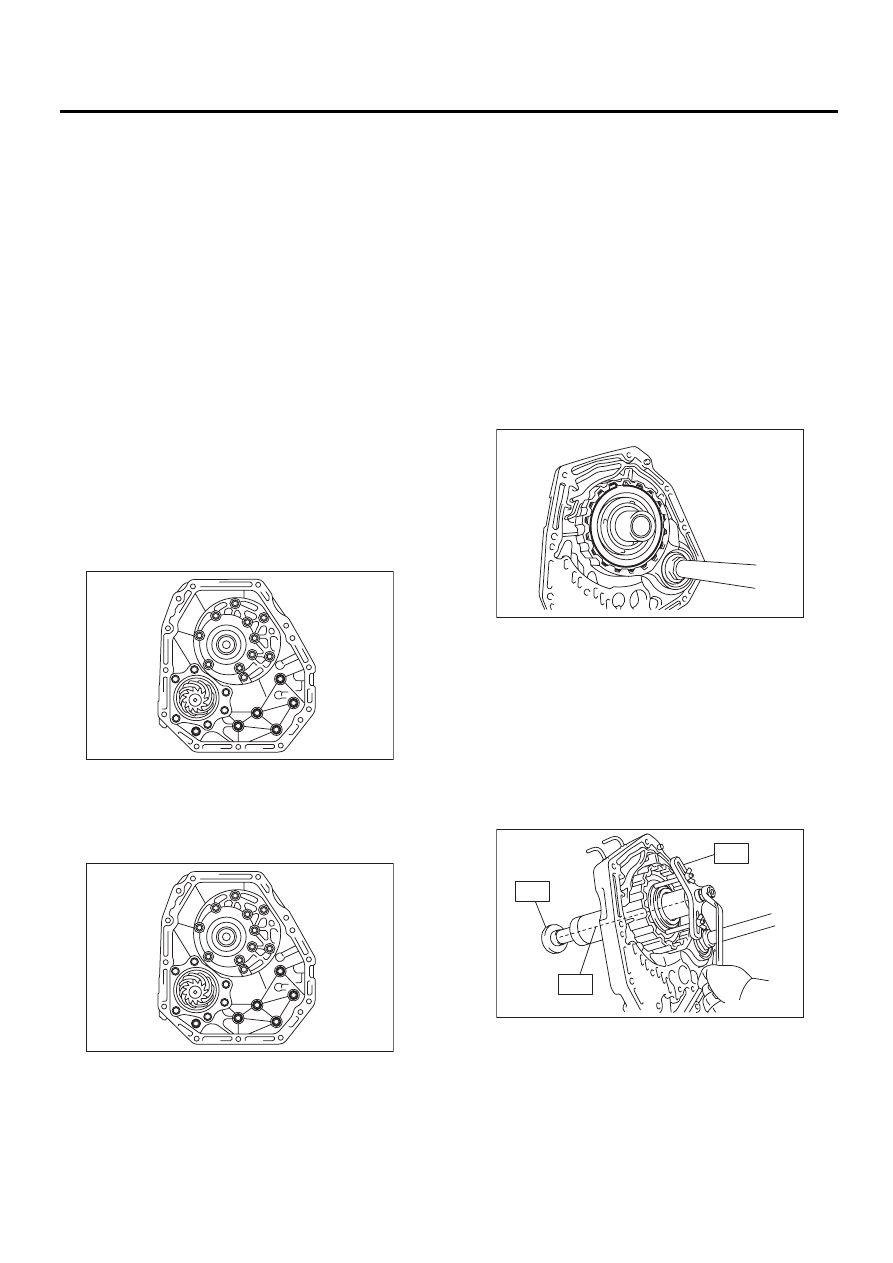

5AT-85

Крышка масляного насоса

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

32.Крышка масляного насоса

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5AT-36, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Извлеките узел гидротрансформатора.
<См. 5AT-69, СНЯТИЕ, Узел гидротрансформа-
тора.>
3) Снимите разъем жгута проводов трансмис-
сии с опоры.
4) Снимите трубку заправки масла.
<См. 5AT-68, СНЯТИЕ, Трубка заправки мас-
ла.>
5) Снимите впускную и выпускную трубки ATF.
<См. 5AT-62, СНЯТИЕ, Трубка и шланг охлади-
теля ATF.>
6) Отделите корпус гидротрансформатора от
корпуса трансмиссии. <См. 5AT-83, СНЯТИЕ,
Корпус трансформатора.>
7) Снимите установочные болты крышки мас-
ляного насоса, а затем отделите ее от основно-
го корпуса автоматической трансмиссии, слег-
ка осаживая пластиковым молотком.

B: УСТАНОВКА

1) Закрепите крышку масляного насоса.

Момент затяжки:

41 Нм (4,2 кгс-м, 30,2 фунт-сила-фут)

2) Установите узел корпуса гидротрансформа-
тора в узел корпуса трансмиссии. <См. 5AT-83,
УСТАНОВКА, Корпус трансформатора.>
3) Установите разъем жгута проводов транс-
миссии на опору.

4) Установите трубку охладителя ATF. <См.
5AT-64, УСТАНОВКА, Трубка и шланг охлади-
теля ATF.>
5) Установите трубу заправки масла вместе с
уплотнительным кольцом. <См. 5AT-68, УСТА-
НОВКА, Трубка заправки масла.>
6) Установите узел гидротрансформатора.
<См. 5AT-69, УСТАНОВКА, Узел гидротранс-
форматора.>
7) Установите узел трансмиссии на автомо-
биль. <См. 5AT-40, УСТАНОВКА, Узел автома-
тической трансмиссии.>

C: РАЗБОРКА

1. ТОРМОЗ ПЕРЕДНИХ ПЕРЕДАЧ

1) Снимите стопорное кольцо.

2) Снимите стопорный диск, ведущий диск и
ведомый диск.
3) При помощи специального инструмента ST1,
ST2 и ST3 снимите пружинное стопорное коль-
цо.
ST1  18762AA000 ПРИСПОСОБЛЕНИЕ ДЛЯ

СЖАТИЯ

ST2  18765AA000 ОПОРА ПРИСПОСОБЛЕ-

НИЯ ДЛЯ СЖАТИЯ

ST3  18763AA000 ВАЛ ПРИСПОСОБЛЕНИЯ

ДЛЯ СЖАТИЯ

4) Снимите держатель и возвратную пружину.

AT-01976

AT-01976

AT-01980

AT-01981

ST1

ST2

ST3

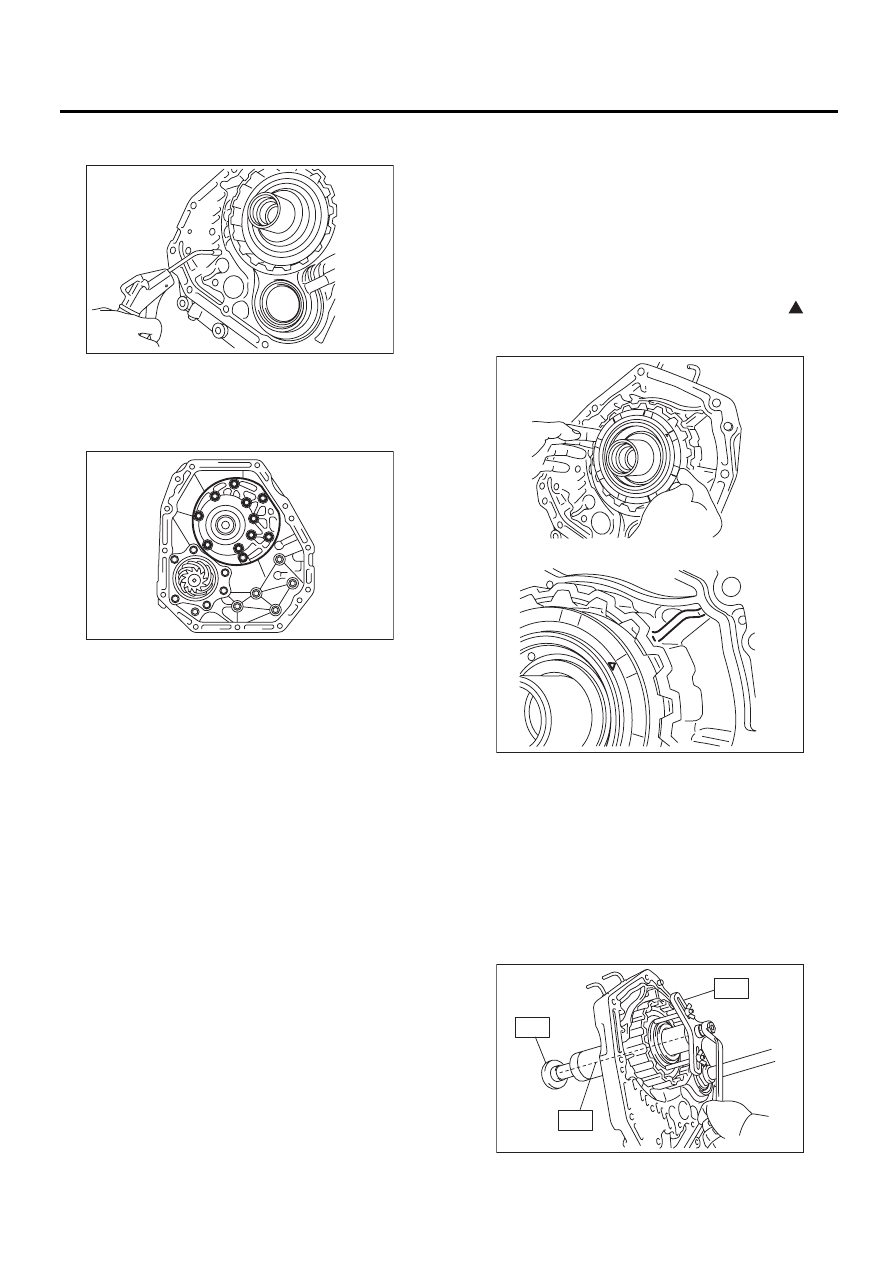

5AT-86

Крышка масляного насоса

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

5) Снимите поршень тормоза передних пере-
дач при помощи сжатого воздуха.

6) Снимите кольцо с D-образным профилем с
поршня тормоза передних передач.

2. МАСЛЯНЫЙ НАСОС

1) Снимите корпус масляного насоса.

2) Снимите сам масляный насос.

D: СБОРКА

1. ТОРМОЗ ПЕРЕДНИХ ПЕРЕДАЧ

1) Нанесите ATF на кольцо с D-образным про-
филем, а затем установите его на поршень тор-
моза передних передач.
2) Установите поршень тормоза передних пе-
редач на крышку масляного насоса.

ПРИМЕЧАНИЕ:
Проведите установку, совместив метку “

” на

поверхности поршня тормоза передних пере-
дач с ребром крышки масляного насоса.

3) Установите держатель и возвратную пру-
жину.
4) Установите узел поршня тормоза передних
передач, при помощи специального инструмен-
та ST1, ST2 и ST3.
ST1  18762AA000 ПРИСПОСОБЛЕНИЕ ДЛЯ

СЖАТИЯ

ST2  18765AA000 ОПОРА ПРИСПОСОБЛЕ-

НИЯ ДЛЯ СЖАТИЯ

ST3  18763AA000 ВАЛ ПРИСПОСОБЛЕНИЯ

ДЛЯ СЖАТИЯ

AT-02349

AT-01982

AT-02350

AT-01981

ST1

ST2

ST3

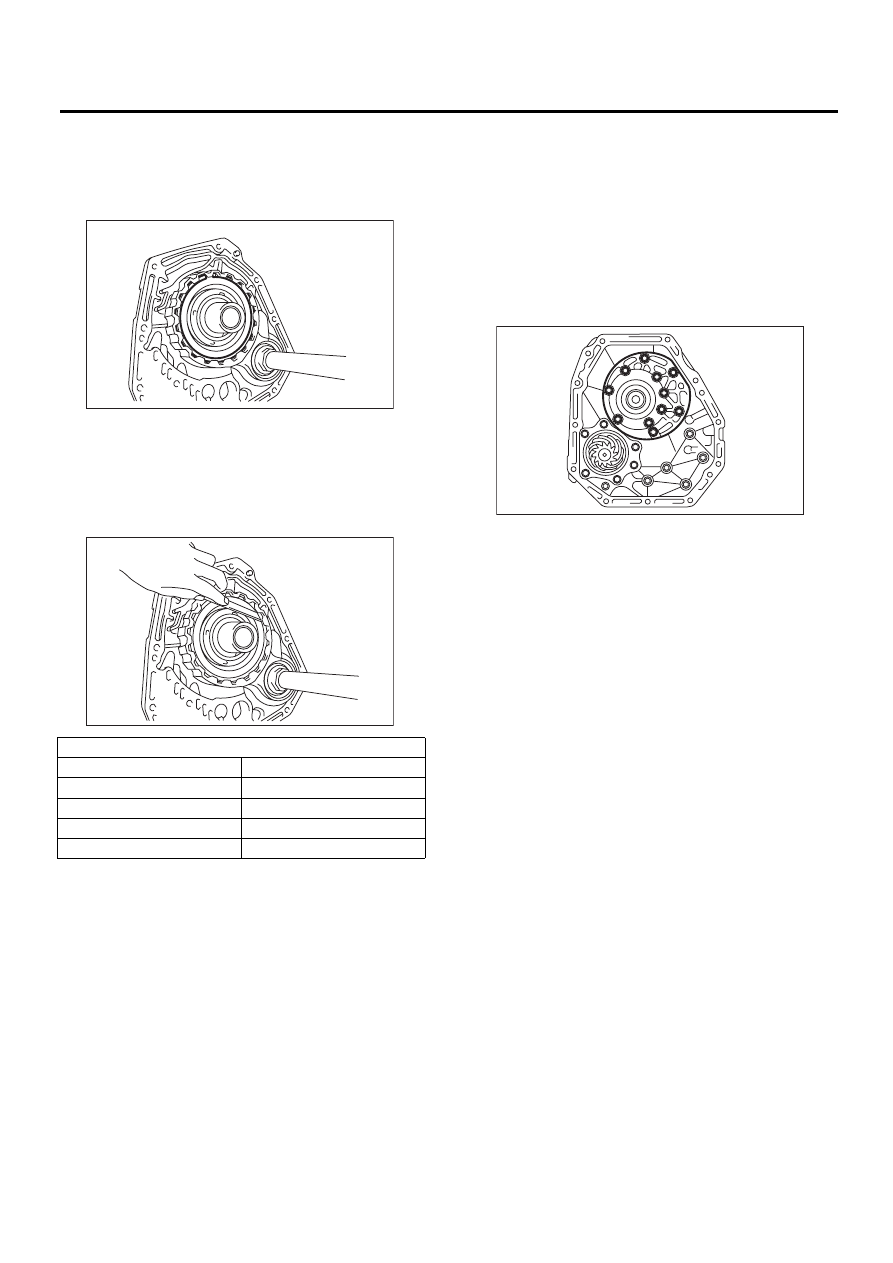

5AT-87

Крышка масляного насоса

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

5) Установите фирменный ведомый диск вмес-
то стопорного диска, временно соберите веду-
щий диск и ведомый диск.
№ детали 31536AA290

Ведомый диск

6) Установите стопорное кольцо.

7) Измерьте зазор между стопорным диском и
пружинным стопорным кольцом, а затем выбе-
рите подходящий стопорный диск из таблицы.

Характеристики зазора тормоза передних
передач:

0,7 — 1,1 мм (0,028 — 0,043 дюйма)

8) Снимите пружинное стопорное кольцо, за-
мените ведущий диск, используемый при изме-
рении зазора, на стопорный диск, а затем пере-
установите.

2. МАСЛЯНЫЙ НАСОС

1) Нанесите ATF на узел масляного насоса, а
затем установите его на корпус масляного на-
соса.
2) Установите уплотнительное кольцо на крыш-
ку масляного насоса.
3) Установите корпус масляного насоса на
крышку масляного насоса.

Момент затяжки:

10 Нм (1,0 кгс-м, 7,4 фунт-сила-фут)

E: ПРОВЕРКА

1. ТОРМОЗ ПЕРЕДНИХ ПЕРЕДАЧ

Проверьте следующие позиции.
• Наружную поверхность ведущего диска на
предмет износа и повреждений
• Пружинное стопорное кольцо на предмет из-
носа, возвратную пружину на предмет повреж-
дений, и держатель на предмет повреждений
• Поршень на предмет повреждений
• Кольцо с D-образным профилем на предмет
повреждений

Стопорный диск тормоза передних передач

Номер детали

Толщина, мм (дюймов)

31567AB130

3,4 (0,134)

31567AB140

3,6 (0,142)

31567AB150

3,8 (0,150)

31567AB160

4,0 (0,157)

AT-01980

AT-01983

AT-01982
