4AT(diag)-10

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

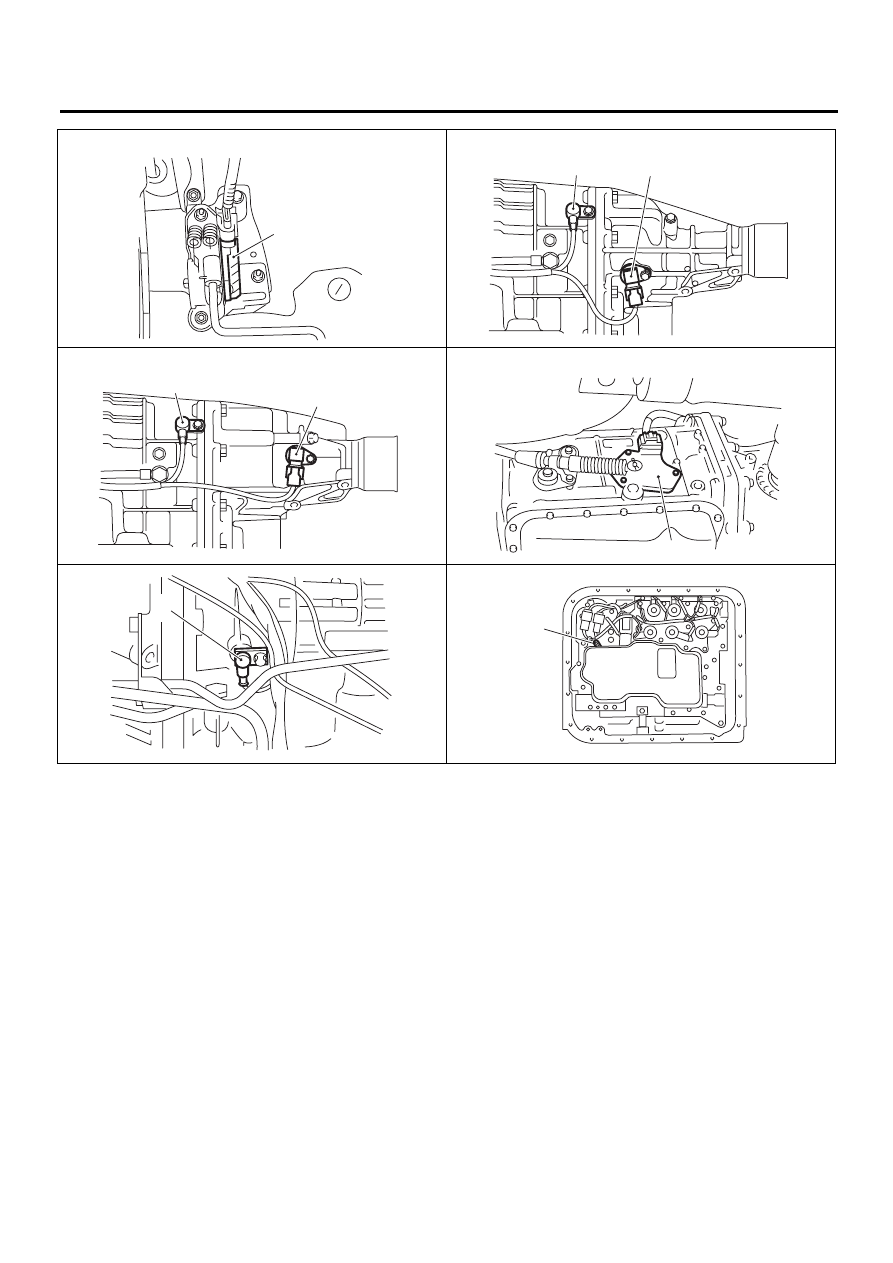

2. ДАТЧИК

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(1)

Датчик положения педали аксе-
лератора

(4)

Задний датчик скорости авто-
мобиля

(6)

Датчик температуры ATF

(2)

Передний датчик скорости ав-
томобиля

(5)

Датчик частоты вращения тур-
бины гидротрансформатора

(3)

Выключатель блокиратора

(3)

(6)

(5) (1) (2)

(4)

AT-03542

(3)

(6)

(5)

(1)

(2)

(4)

AT-03543

4AT(diag)-11

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

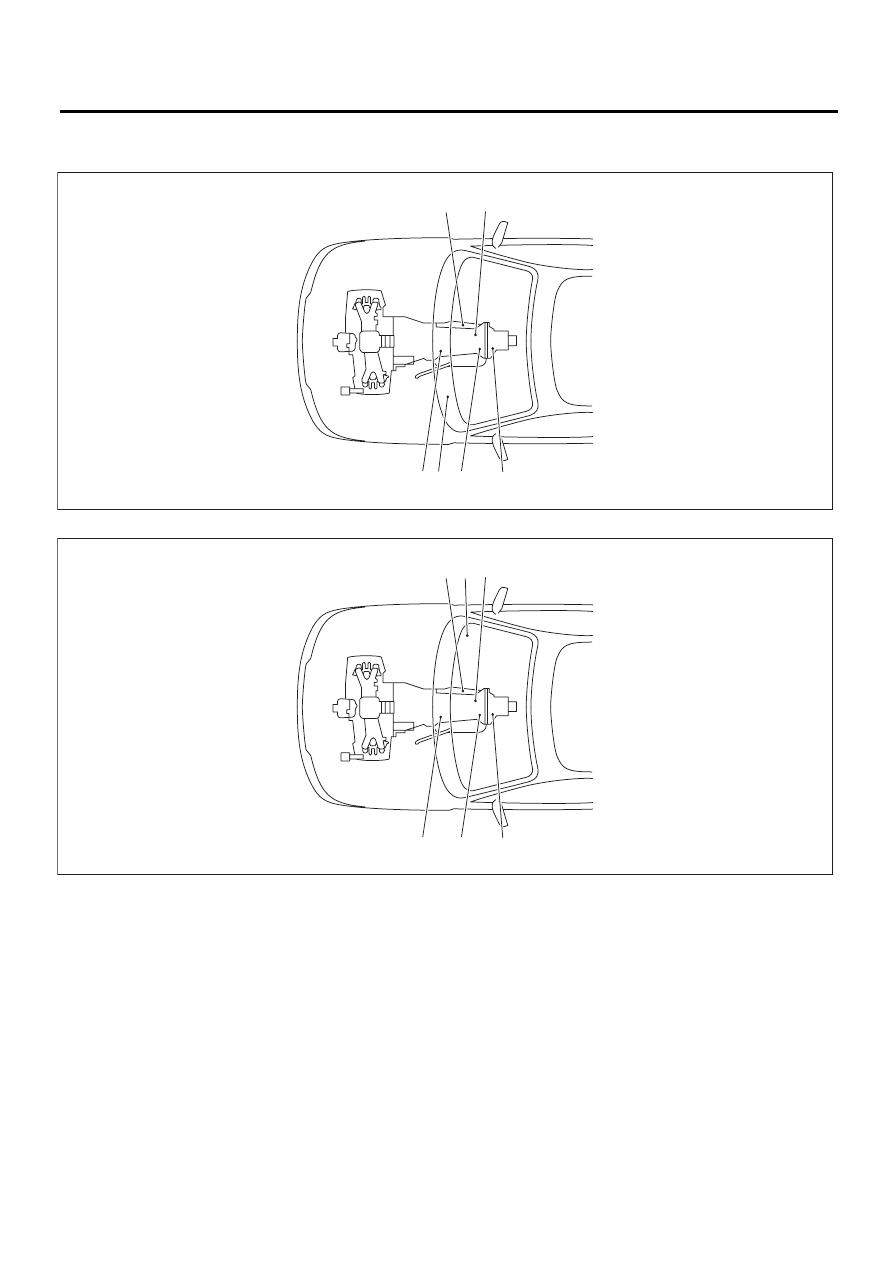

Модель без системы динамической стабилизации (VDC)

Модель с системой динамической стабилизации (VDC)

(1)

AT-00375

AT-01474

(2)

(4)

AT-01880

(2)

(4)

(3)

AT-00330

(5)

AT-00331

(6)

AT-00378

4AT(diag)-12

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

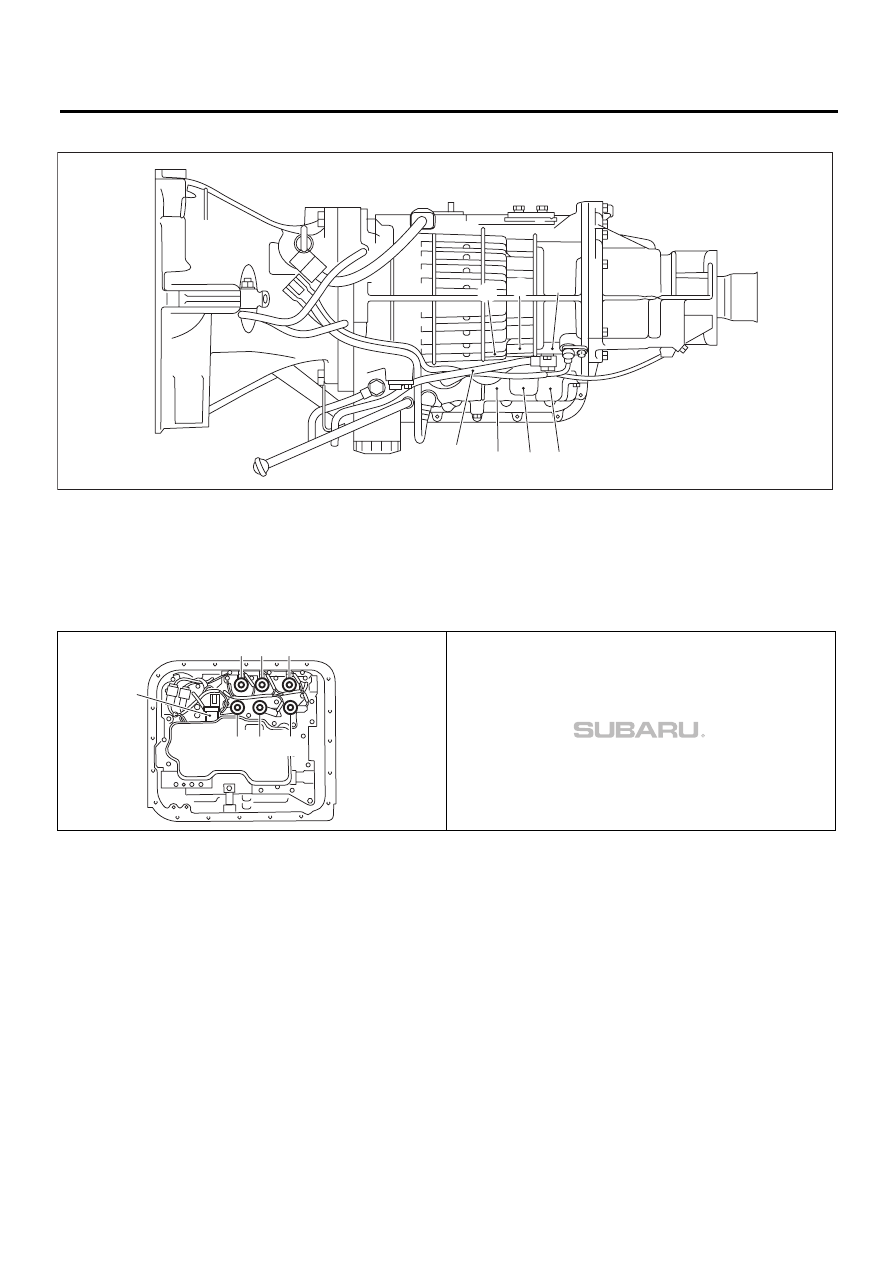

3. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

(1)

Электромагнитный клапан дав-
ления в магистрали

(4)

Электромагнитный клапан низ-
ших передач и заднего хода

(6)

Электромагнитный клапан муфты
передачи крутящего момента

(2)

Электромагнитный клапан муф-
ты высших передач

(5)

Электромагнитный клапан муф-
ты низших передач

(7)

Электромагнитный клапан блоки-
ровки

(3)

Электромагнитный клапан тор-
моза 2-4 передач









AT-00379

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(2) (3)

(4)

(7) (6)

(5)

(1)

AT-00380

4AT(diag)-13

Входные/выходные сигналы блока управления трансмиссии (TCM)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

5. Входные/выходные сигналы блока управления трансмиссии

(TCM)

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Проверка при замке зажигания в положении ON

Содержание

Измеряемая клемма

(Разъем и № клеммы)

Условия измерения

Напряжение

(В)

Сопротив-

ление (Ом)

Положитель-

ная клемма

Клемма массы

Резервное питание

(B55) № 25

Масса кузова

 —

10 — 13

 —

(B55) № 26

Масса кузова

(B55) № 27

Масса кузова

Цепь электропитания
системы зажигания

(B55) № 1

Масса кузова Выключатель зажигания в положении

ON

10 — 13

 —

(B55) № 2

Масса кузова

Выключа-
тель бло-
киратора

Датчик диа-
пазона “P”

(B54) № 14

Масса кузова

Рычаг селектора в диапазоне “P”

Менее 1

 —

Рычаг селектора в любом диапазоне,

кроме “Р” (за исключением “N”)

8 или более

 —

Датчик диа-
пазона “N”

(B54) № 11

Масса кузова

Рычаг селектора в диапазоне “N”

Менее 1

 —

Рычаг селектора в любом диапазоне,

кроме “N”

8 или более

Датчик диа-
пазона “R”

(B54) № 13

Масса кузова

Рычаг селектора в диапазоне “R”

Менее 1

 —

Рычаг селектора в любом диапазоне,

кроме “R”

8 или более

Датчик диа-
пазона “D”

(B54) № 10

Масса кузова

Рычаг селектора в диапазоне “D”

Менее 1

 —

Рычаг селектора в любом диапазоне,

кроме “D”

8 или более

Датчик температуры
ATF

(B54) № 23

(B54) № 12

Температура ATF 20°C (68°F)

3,5 — 4,3

2,5 кОм —

7,0 кОм

Температура ATF 80°C (176°F)

1,0 — 2,2

300 — 800

Масса датчика темпера-
туры ATF

(B54) № 12

Масса кузова

 —

0

Менее 1

Задний датчик скорости
автомобиля

(B54) № 26

(B54) № 15

Скорость автомобиля 20 км/ч

(12 миль/ч)

2 или более

(Диапазон AC)

 —

Автомобиль остановлен

0

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15

26

27

28

16

17

18

19

20

21
29

30

31

32

33

34

35

B55

К

К

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15
26

27

28

16

17

18

19

20

21

33

34

29

32

30

31

35

B54

AT-03733
