Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 601

4AT-66

Фильтр ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

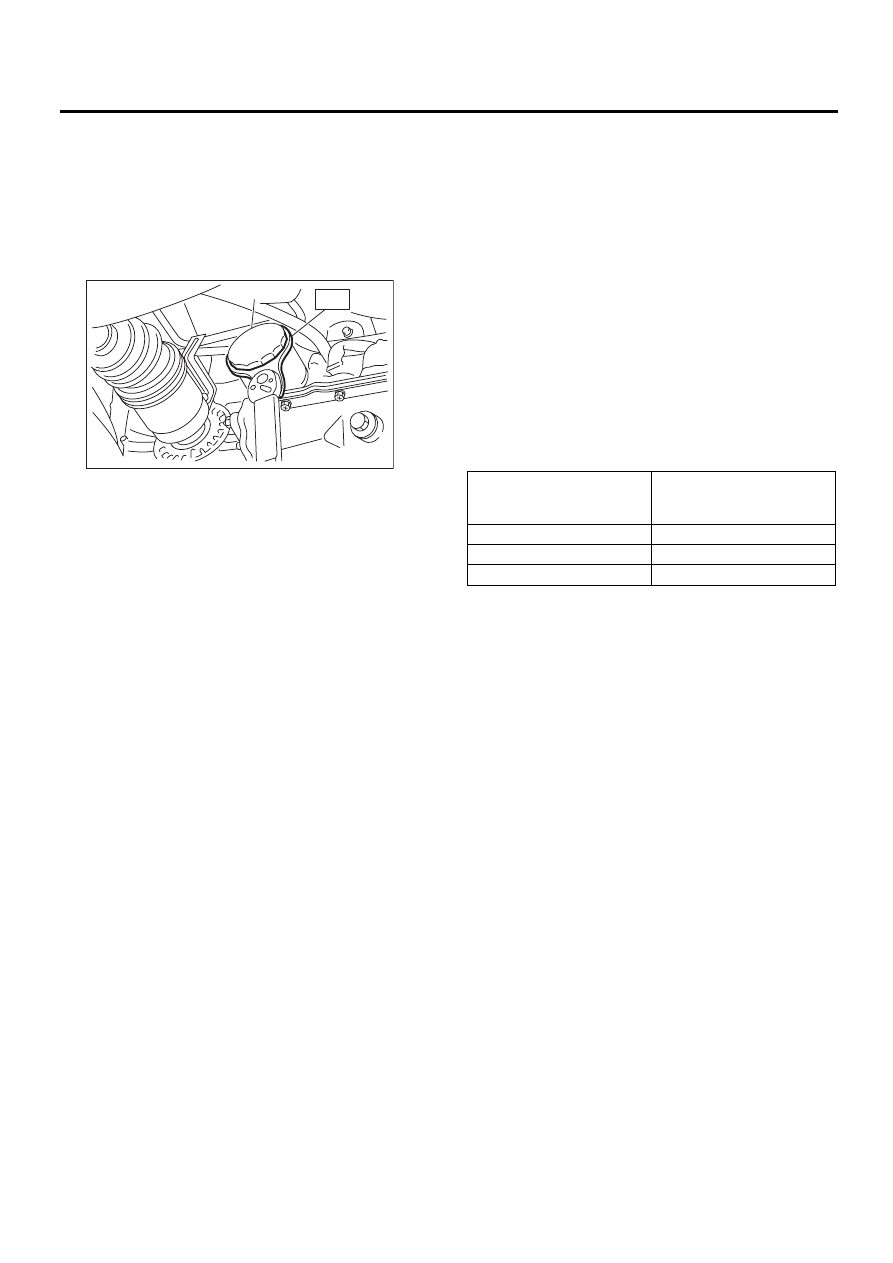

20.Фильтр ATF

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике.
2) Используя специальный инструмент, сними-
те фильтр ATF.
ST

498545400

КЛЮЧ МАСЛЯНОГО
ФИЛЬТРА

B: УСТАНОВКА

1) Нанесите тонкий слой ATF на уплотнитель-
ную часть нового фильтра ATF.
2) Установите фильтр ATF. Поверните его ру-
кой, так чтобы не повредить сальник.
3) Затяните фильтр ATF при помощи специаль-
ного инструмента.
Подсчитайте момент затяжки фильтра ATF
при помощи следующей формулы.
T2 = L2/(L1 + L2)

×

 T1

T1: 14 Нм (1,4 кгс-м, 10,1 фунт-сила-фут)
[Требуемый момент затяжки]
T2: Момент затяжки
L1: Длина специального инструмента, 78 мм
(3,07 дюйма)
L2: Длина ключа с регулируемым крутящим мо-
ментом
Пример:

ПРИМЕЧАНИЕ:
Установите специальный инструмент по воз-
можности прямо по отношению к ключу с регу-
лируемым крутящим моментом.
ST

498545400

КЛЮЧ МАСЛЯНОГО
ФИЛЬТРА

4) Залейте ATF.
5) Проверьте уровень ATF. <См. 4AT-29, ATF.>

C: ПРОВЕРКА

Проверьте отсутствие ржавчины, отверстий,
утечек ATF и других повреждений.

(A) Фильтр ATF

AT-00091

(A)

ST

Длина ключа с регулируе-

мым крутящим моментом

мм (дюймов)

Момент затяжки

Нм (кгс-м, фунт-сила-фут)

100 (3,94)

7,7 (0,79, 5,7)

150 (5,91)

9,0 (0,92, 6,7)

200 (7,87)

10 (1,0, 7,2)

4AT-67

Блок управления трансмиссией (TCM)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

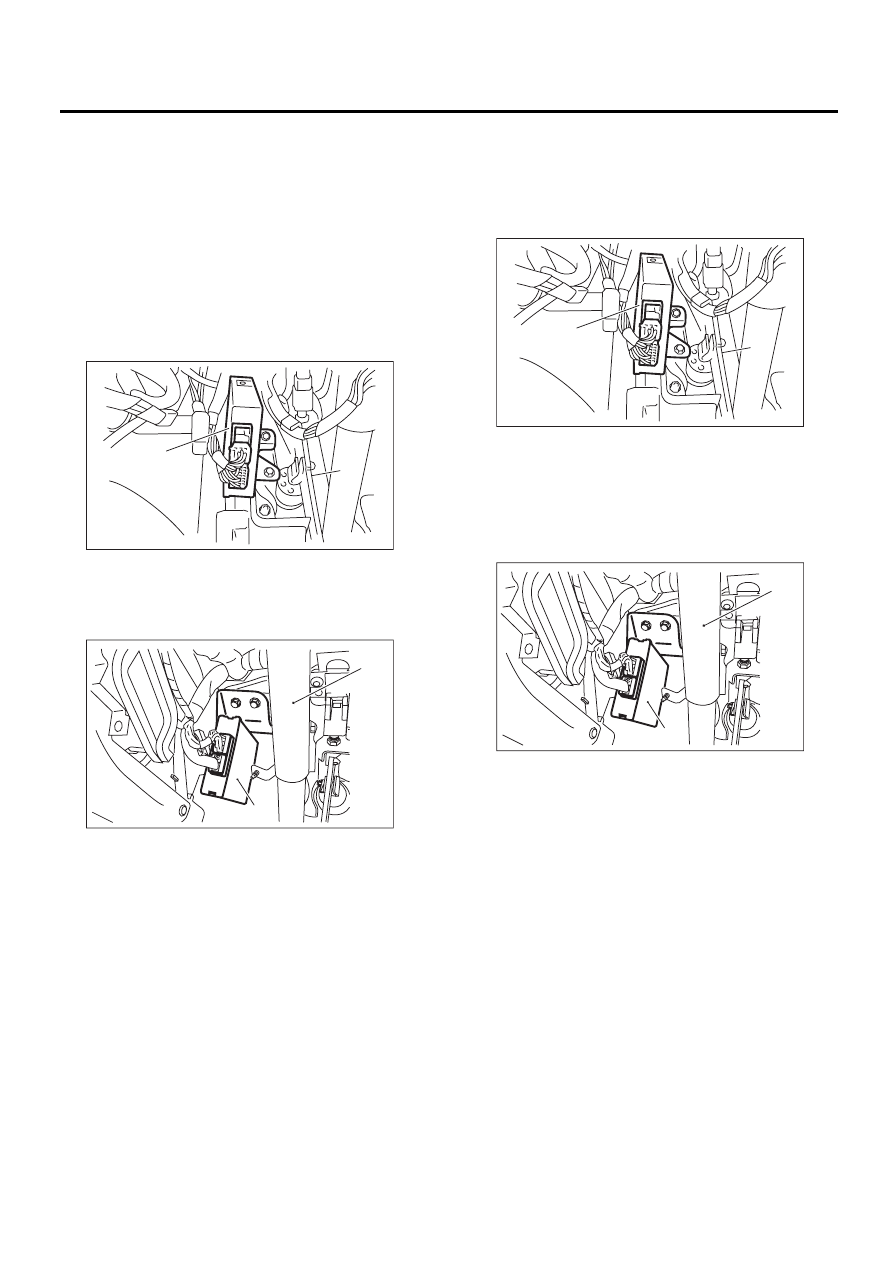

21.Блок управления

трансмиссией (TCM)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку и отключите разъ-
ем.
3) Снимите центральный блок управления.
<См. SL-71, СНЯТИЕ, Центральный блок уп-
равления.>
4) Отсоедините разъем от TCM.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

5) Снимите TCM.

B: УСТАНОВКА

1) Установите TCM.
• Модель с левосторонним управлением

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

• Модель с правосторонним управлением

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

2) Подсоедините разъем к TCM.
3) Установка производится в порядке, обрат-
ном порядку снятия.
4) Выполните операцию по обучению управле-
ния. <См. 4AT(diag)-18, ОРГАНИЗАЦИЯ ОБУ-
ЧЕНИЯ УПРАВЛЕНИЯ, ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

(A) Блок управления трансмиссией (TCM)

(B) Педаль тормоза

(A) Блок управления трансмиссией (TCM)

(B) Рулевая колонка

AT-02170

(A)

(B)

AT-03711

(A)

(B)

(A) Блок управления трансмиссией (TCM)

(B) Педаль тормоза

(A) Блок управления трансмиссией (TCM)

(B) Рулевая колонка

AT-02170

(A)

(B)

AT-03711

(A)

(B)

4AT-68

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

22.Трубка и шланг охладителя

ATF

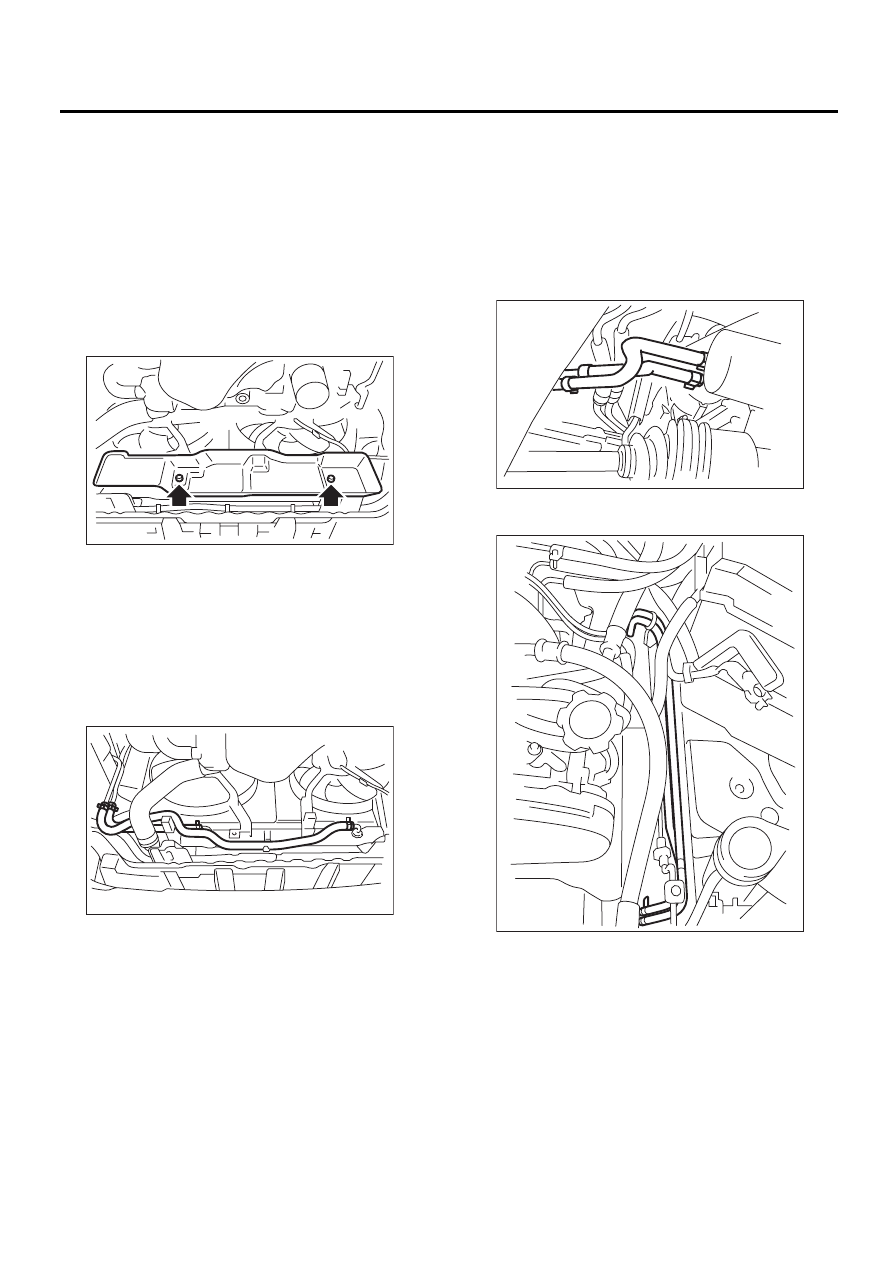

A: СНЯТИЕ

1. МОДЕЛЬ БЕЗ ОХЛАДИТЕЛЯ ATF
(С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Установите автомобиль на подъемник.
2) Снимите аккумулятор.
3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Снимите крышку теплозащитного экрана.

6) Отсоедините шланг охладителя ATF от ради-
атора.

ПРИМЕЧАНИЕ:
• Не используйте отвертку или другие заост-
ренные инструменты.
• Если шланг снять трудно, оберните его кус-
ком материи во избежание повреждения, а за-
тем поверните при помощи плоскогубцев и сни-
мите рукой, потянув в сторону.

7) Отсоедините шланги охладителя ATF от тру-
бок.

ПРИМЕЧАНИЕ:
• Не используйте отвертку или другие заост-
ренные инструменты.
• Если шланг снять трудно, оберните его кус-
ком материи во избежание повреждения, а за-
тем поверните при помощи плоскогубцев и сни-
мите рукой, потянув в сторону.

8) Отсоедините трубку охладителя ATF от ра-
мы.

CO-02355

AT-01345

AT-04449

AT-01347

4AT-69

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

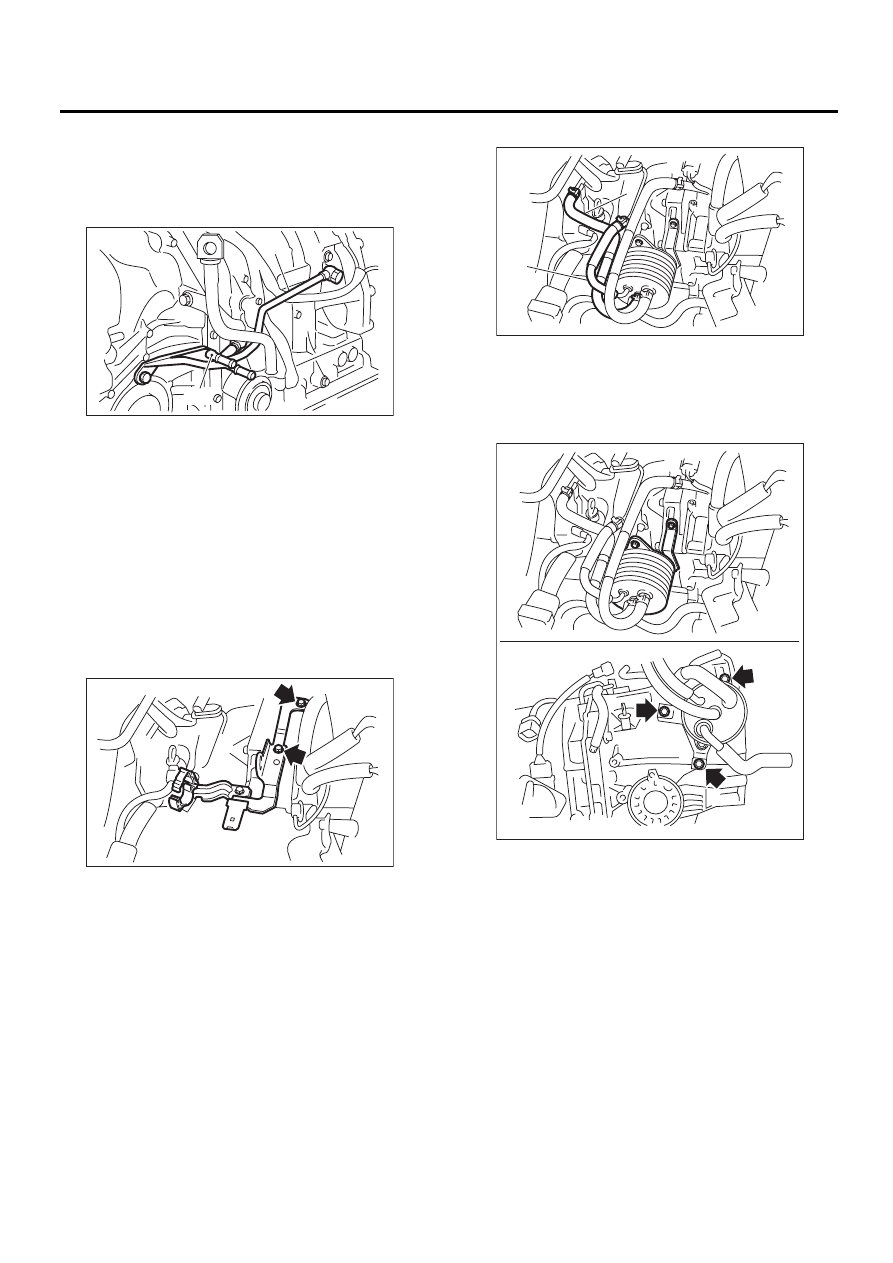

9) Снимите впускную и выпускную трубки ATF.

ОСТОРОЖНО:
При отсоединении выпускной трубки сле-
дите за тем, чтобы не потерять шарик и пру-
жину, используемые со стопорным винтом.

2. ВСЕ МОДЕЛИ С ОХЛАДИТЕЛЯМИ ATF
(С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Установите автомобиль на подъемник.
2) Снимите воздухозаборную камеру.
<См. IN(H4SO)-7, СНЯТИЕ, Воздухозаборная
камера.>
3) Отсоедините разъемы выключателя блоки-
ратора и жгута проводов трансмиссии, и сними-
те стойку.
4) Снимите кронштейн жгута проводов.

5) Отсоедините впускной и выпускной шланги.

6) Отсоедините узел охладителя ATF от транс-
миссии, и расположите сбоку.

7) Снимите трубку заправки масла. <См. 4AT-
78, СНЯТИЕ, Трубка заправки масла.>
8) Снимите шланг сапуна. <См. 4AT-77, СНЯ-
ТИЕ, Вентиляционный шланг.>

(A) Впускная трубка ATF

(B) Выпускная трубка ATF

AT-01348

(A)

(B)

AT-04581

(A) Впускной шланг

(B) Выпускной шланг

AT-04649

(A)

(A)

(A)

(B)

AT-04638
