4AT-14

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

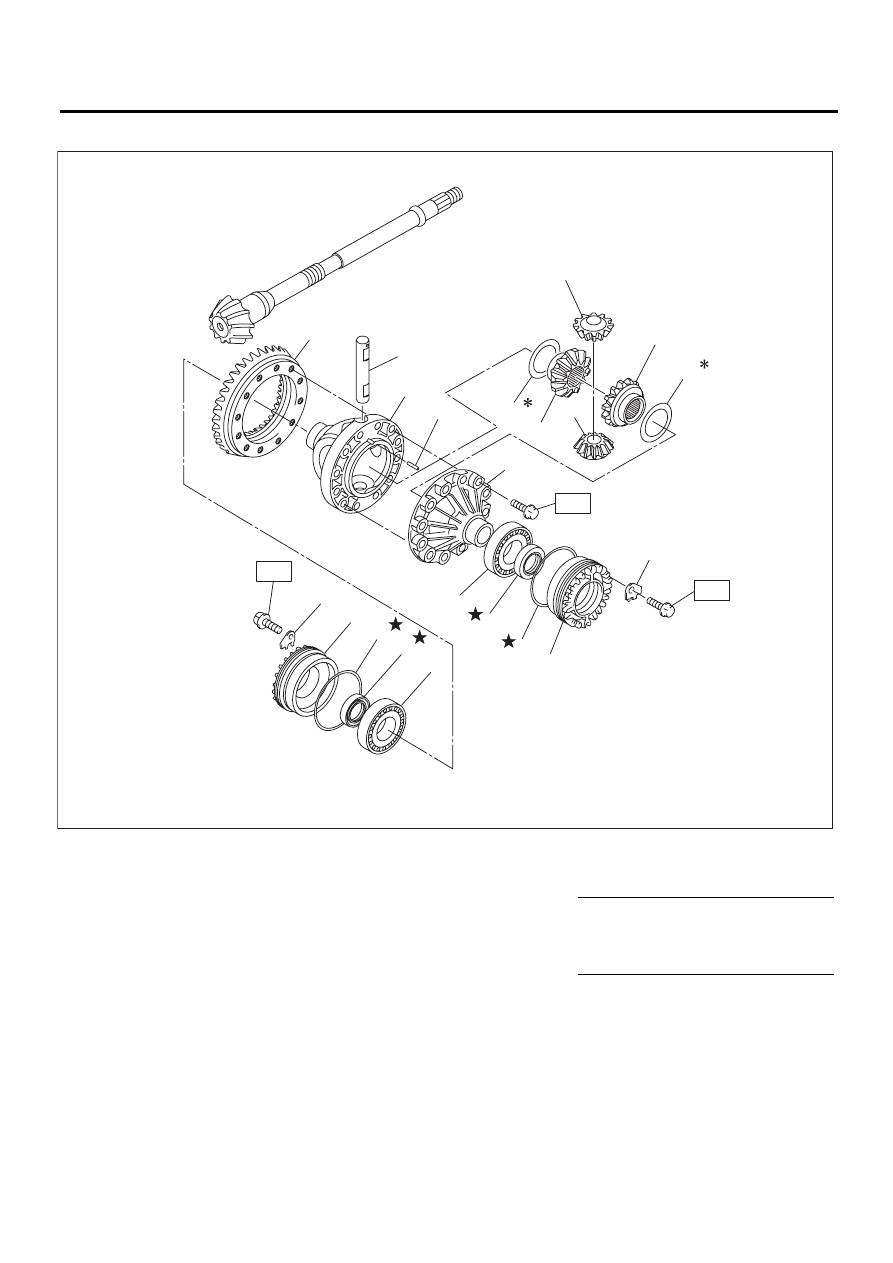

9. РЕДУКТОР ДИФФЕРЕНЦИАЛА

(1)

Гипоидная ведомая шестерня

(7)

Сальник

(13)

Коническая шестерня диффе-
ренциала

(2)

Вал-шестерня

(8)

Уплотнительное кольцо





(3)

Корпус дифференциала (Правый)

(9)

Боковой держатель дифферен-
циала

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(4)

Прямой штифт

(10) Стопорный диск

T1: 25 (2,5, 18,4)

(5)

Корпус дифференциала (Левый)

(11) Шайба

T2: 62 (6,3, 45,7)

(6)

Конический роликовый подшипник

(12) Конический сателлит диффе-

ренциала





AT-00011

T2

T1

T1

(8)

(8)

(9)

(9)

(7)

(7)

(6)

(6)

(10)

(13)

(13)

(1)

(2)

(3)

(4)

(5)

(10)

(11)

(11)

(12)

(12)

4AT-15

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

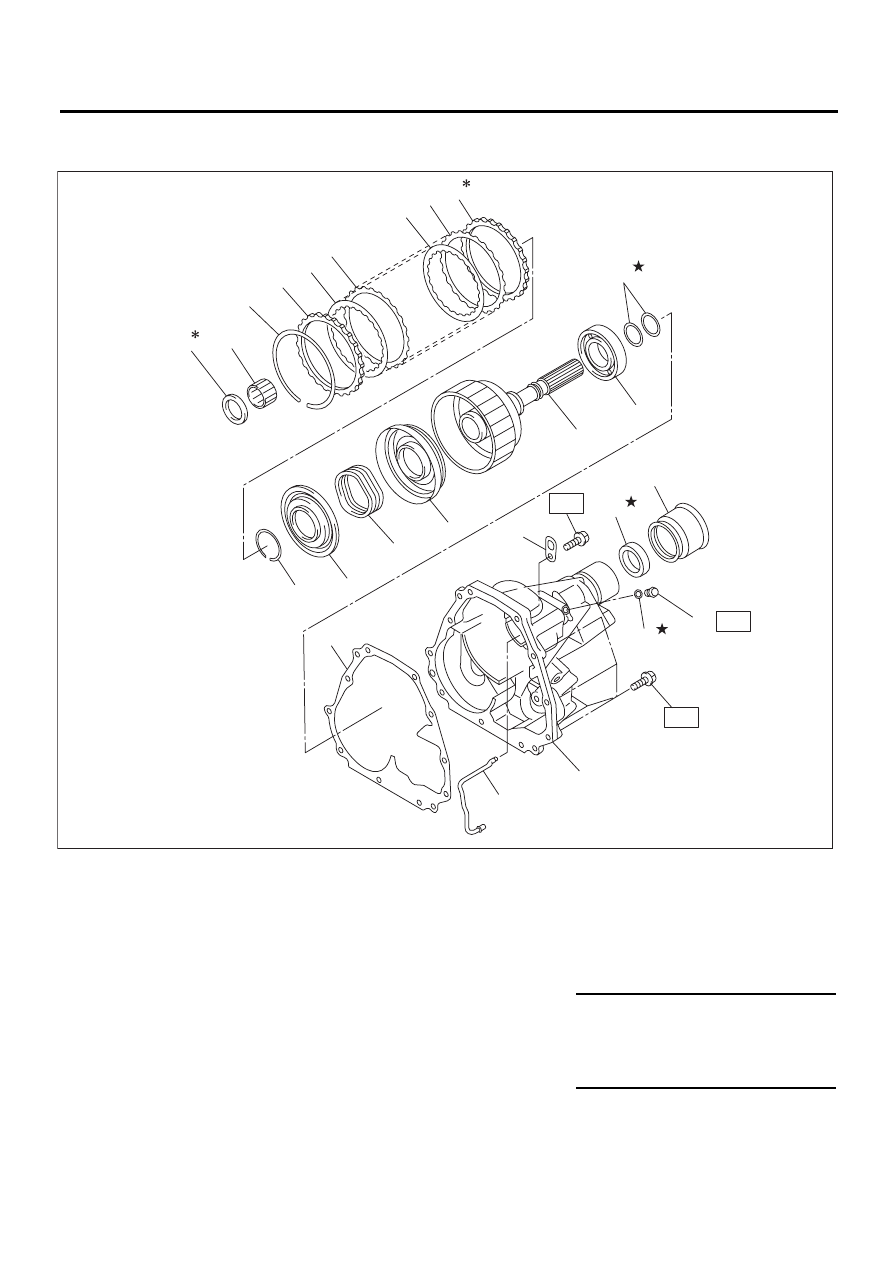

10.МУФТА ПЕРЕДАЧИ И КОРПУС УДЛИНИТЕЛЯ

• Модель MP-T

(1)

Упорный игольчатый подшип-
ник

(10)

Возвратная пружина

(19)

Сальник

(2)

Игольчатый подшипник

(11)

Поршень муфты передачи кру-
тящего момента

(20)

Пылезащитный чехол

(3)

Пружинное стопорное кольцо

(12)

Задний ведущий вал

(21)

Проверочная пробка

(4)

Ведомый диск (Толстый)

(13)

Шарикоподшипник

(22)

Уплотнительное кольцо

(5)

Ведущий диск

(14)

Уплотнительное кольцо





(6)

Ведомый диск (Тонкий)

(15)

Прокладка

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(7)

Стопорный диск

(16)

Трубка муфты передачи крутя-
щего момента

T1: 13 (1,3, 9,6)

(8)

Пружинное стопорное кольцо

(17)

Корпус удлинителя

T2: 25 (2,5, 18,4)

(9)

Уплотнение поршня муфты пе-
редачи крутящего момента

(18)

Подвеска трансмиссии





AT-01784

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(16)

(18)

(19)

(22)

(21)

(12)

(13)

(14)

(15)

(5)

(17)

(20)

T2

T2

T1

(6)

4AT-16

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

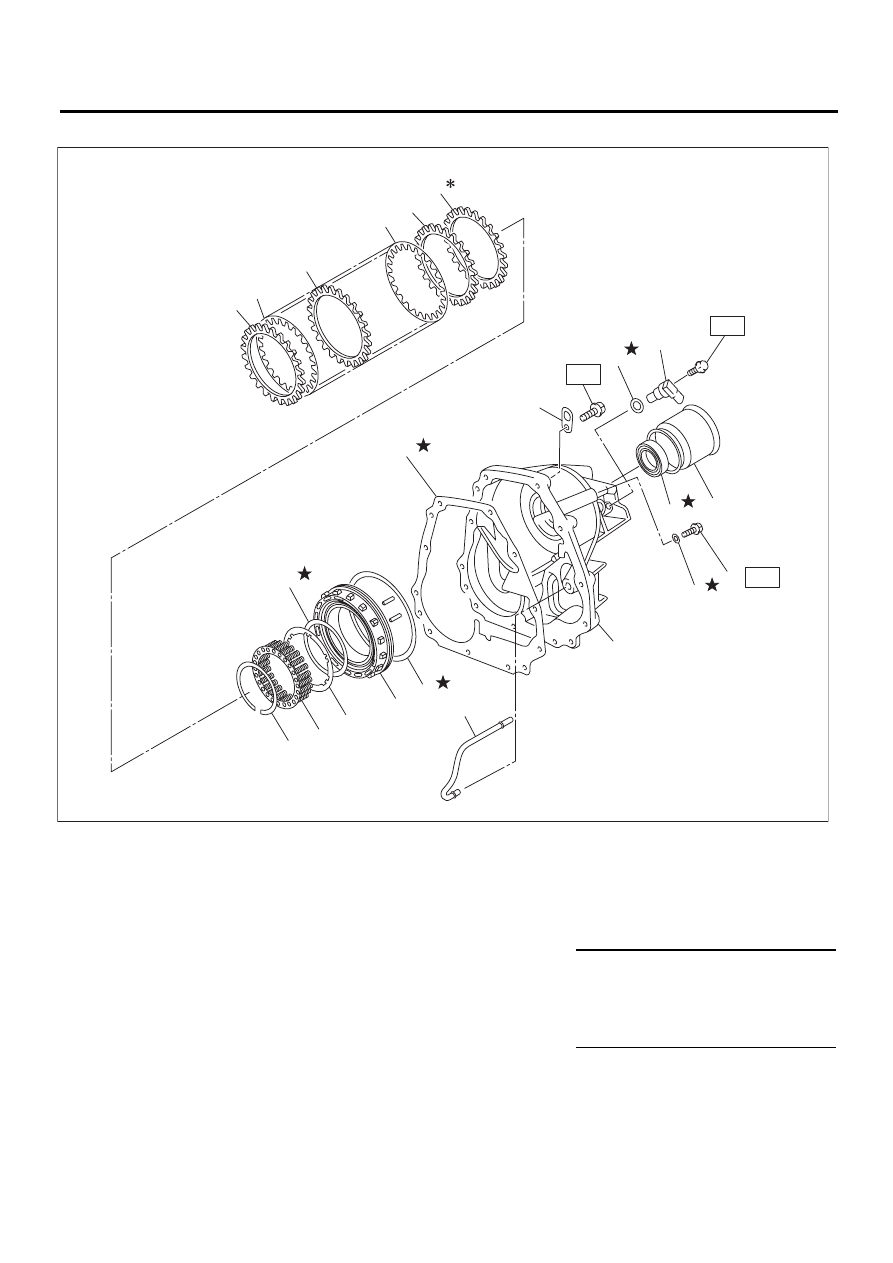

• Модель VTD

(1)

Ведомый диск (Толстый)

(10)

Узел поршня многодисковой
муфты

(19)

Уплотнительное кольцо

(2)

Ведущий диск

(11)

Кольцо с D-образным профилем

(20)

Задний датчик скорости авто-
мобиля

(3)

Ведомый диск (Тонкий)

(12)

Прокладка

(21)

Подвеска трансмиссии

(4)

Ведомый диск (Толстый)

(13)

Трубка многодисковой муфты





(5)

Стопорный диск

(14)

Корпус удлинителя

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(6)

Пружинное стопорное кольцо

(15)

Уплотнительное кольцо

T1: 7 (0,7, 5,1)

(7)

Пружинный держатель

(16)

Проверочная пробка

T2: 13 (1,3, 9,6)

(8)

Пластина

(17)

Сальник

T3: 25 (2,5, 18,4)

(9)

Уплотнительное кольцо

(18)

Пылезащитный чехол

T2

T1

(10)

(11)

(13)

(14)

(19)

(6)

(7)

(8)

(9)

(12)

(20)

(16)

(1)

(2)

(3)

(2)

(4)

(5)

(15)

(17)

(18)

(21)

T3

AT-04595

4AT-17

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

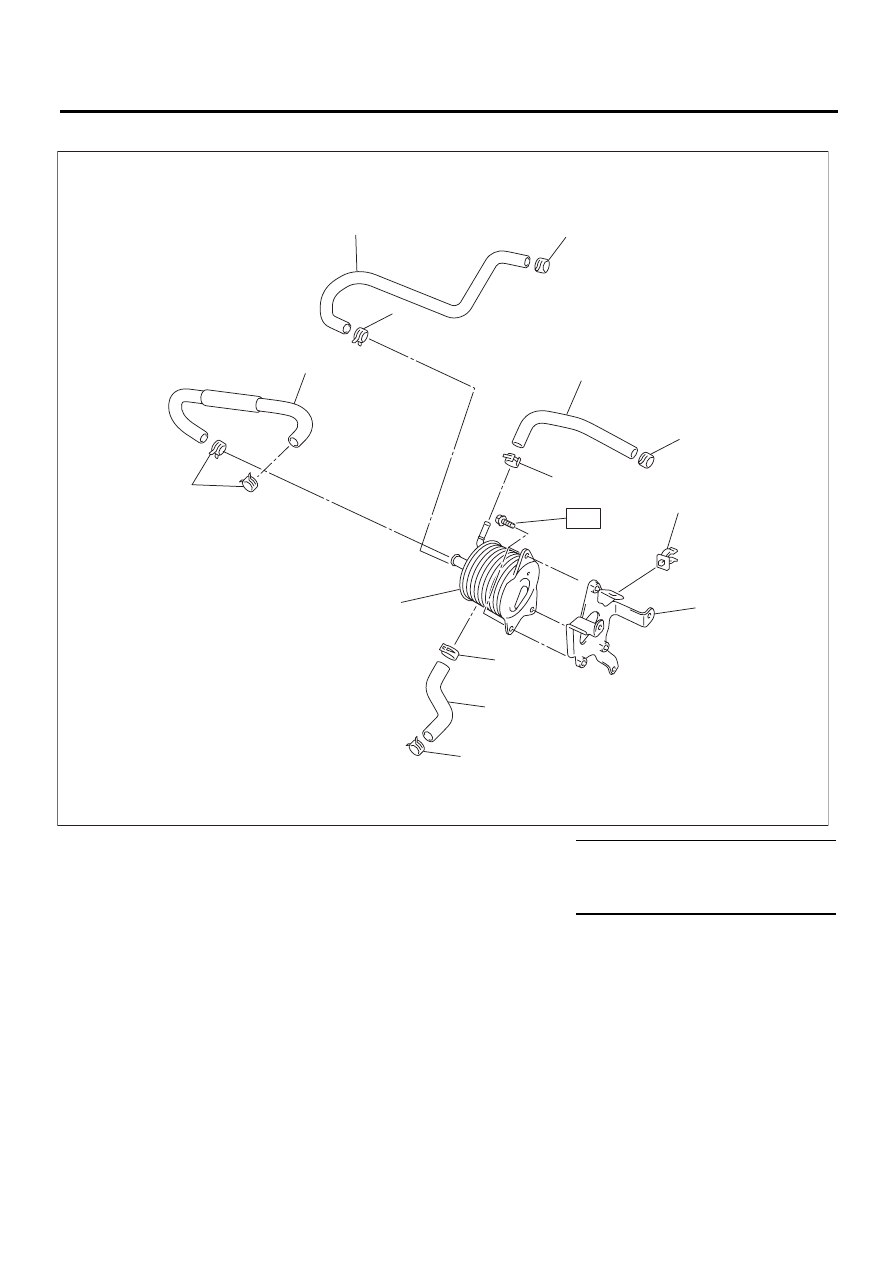

11.ОХЛАДИТЕЛЬ ATF (С ФУНКЦИЕЙ ПОДОГРЕВА ATF)

(1)

Выпускной шланг охладителя
ATF

(5)

Впускной шланг охлаждающей
жидкости двигателя

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Впускной шланг охладителя
ATF

(6)

Выпускной шланг охлаждаю-
щей жидкости двигателя

T: 23 (2,3, 17,0)

(3)

Хомут шланга

(7)

Кронштейн охладителя ATF





(4)

Узел охладителя ATF

(8)

Зажим



AT-04641

(4)

(3)

(3)

(3)

(3)

(5)

(3)

(8)

(7)

(1)

T

(6)

(3)

(3)

(2)
