Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

15) Снимите втулку и распорную втулку с бо-
бышки.

16) Снимите втулку и резиновую подушку с
опоры.

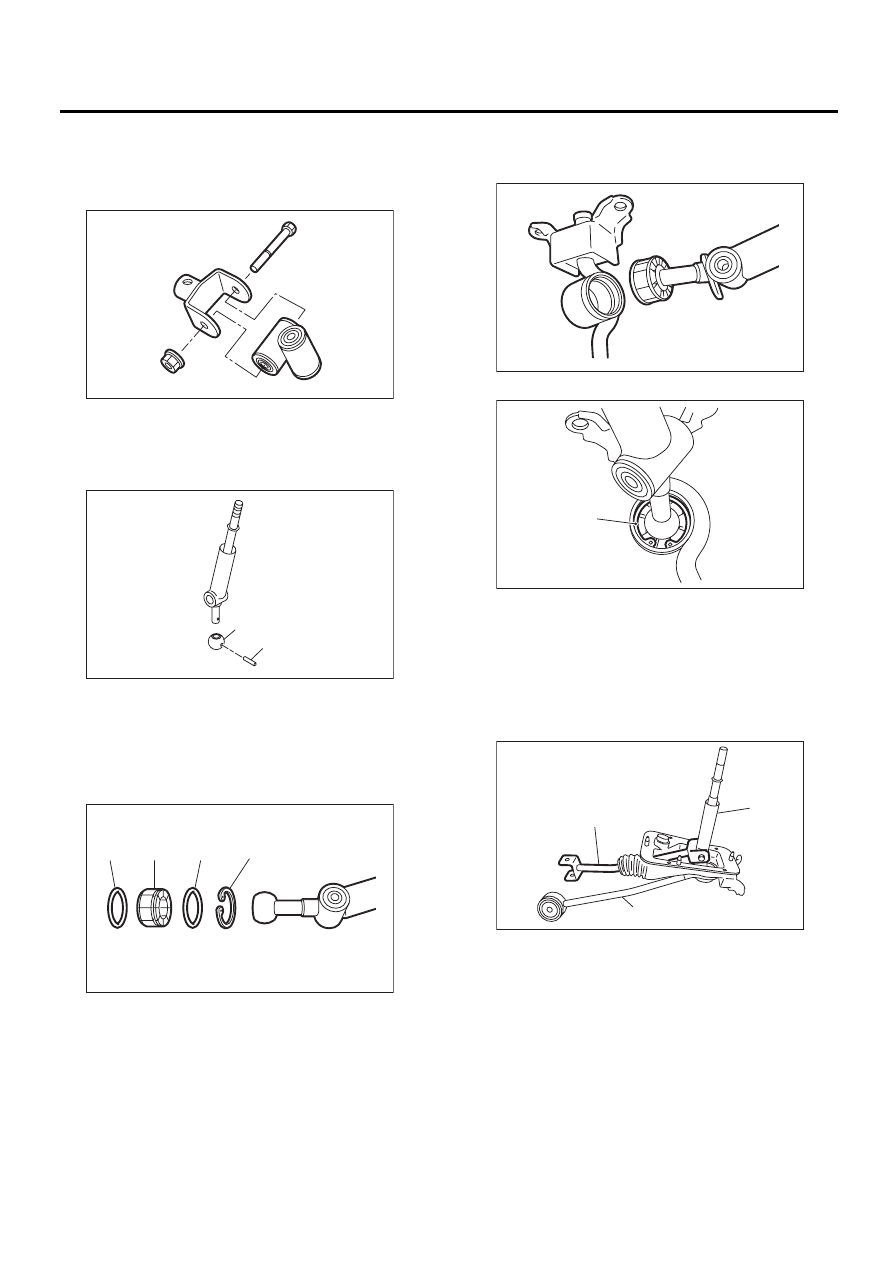

D: СБОРКА

1. МОДЕЛЬ 5MT

ПРИМЕЧАНИЕ:
• Очистите все детали перед сборкой.
• Нанесите смазку NIGTIGHT LYW № 2 или эк-
вивалентную на каждую деталь. <См. CS-4,
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 5MT,
УЗЕЛ, Общие сведения.>
1) Установите втулку и резиновую подушку на
опору.

2) Установите втулку и дистанционную шайбу
на бобышку.

(A) Втулка

(B) Дистанционная прокладка

(A) Втулка

(B) Опора

(C) Резиновая подушка

CS-00238

(B)

(A)

(A)

CS-00239

(B)

(C)

(A)

(A) Втулка

(B) Резиновая подушка

(A) Втулка

(B) Дистанционная прокладка

CS-00061

(A)

(B)

CS-00238

(B)

(A)

(A)

CS-59

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

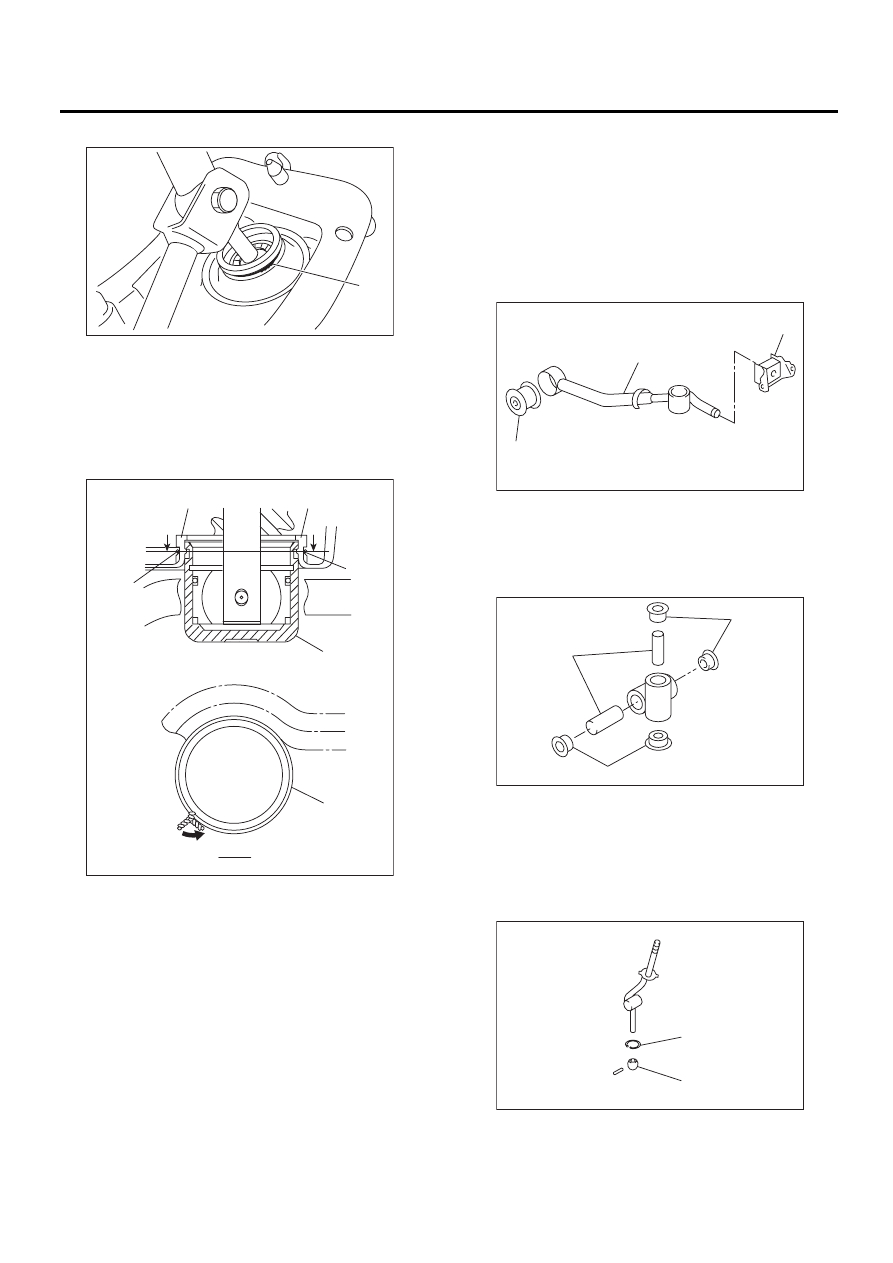

3) Используя новые самоконтрящиеся гайки,
установите бобышку на шарнир.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

4) Установите стопорное кольцо на рычаг пере-
ключения передач, затем установите втулку.

ПРИМЕЧАНИЕ:
Нанесите смазку на втулку.

5) Нанесите смазку на втулку и уплотнитель-
ное кольцо, а затем установите рычаг пере-
ключения передач.

6) Нанесите достаточное количество смазки в
бобышку, а затем установите рычаг переклю-
чения передач на опору.

7) Установите шайбу и стопорное кольцо.

8) Вставьте рычаг переключения передач в от-
верстие пыльника.
9) Установите шток.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

(A) Пружинный штифт

(B) Втулка

(A) Уплотнительное кольцо

(B) Втулка

(C) Пружинное стопорное кольцо

CS-00322

CS-00060

(B)

(A)

CS-00320

(B)

(A)

(C)

(A)

(A) Пружинное стопорное кольцо

(A) Шток

(B) Рычаг

(C) Опора

CS-00319

CS-00318

(A)

CS-00317

(A)

(B)

(C)

CS-60

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

10) Установите новую стопорную проволоку.

ПРИМЕЧАНИЕ:
• Установите стопорную проволоку в канавку
опоры.
• Загните остаток проволоку в направлении
намотки стопорной проволоки.

2. МОДЕЛЬ 6MT

ПРИМЕЧАНИЕ:
• Очистите все детали перед сборкой.
• Нанесите смазку NIGTIGHT LYW № 2 или эк-
вивалентную на каждую деталь. <См. CS-5, РЫ-
ЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 6MT, УЗЕЛ,
Общие сведения.>
1) Установите втулку и резиновую подушку на
опору.

2) Установите втулку и дистанционную шайбу
на бобышку.

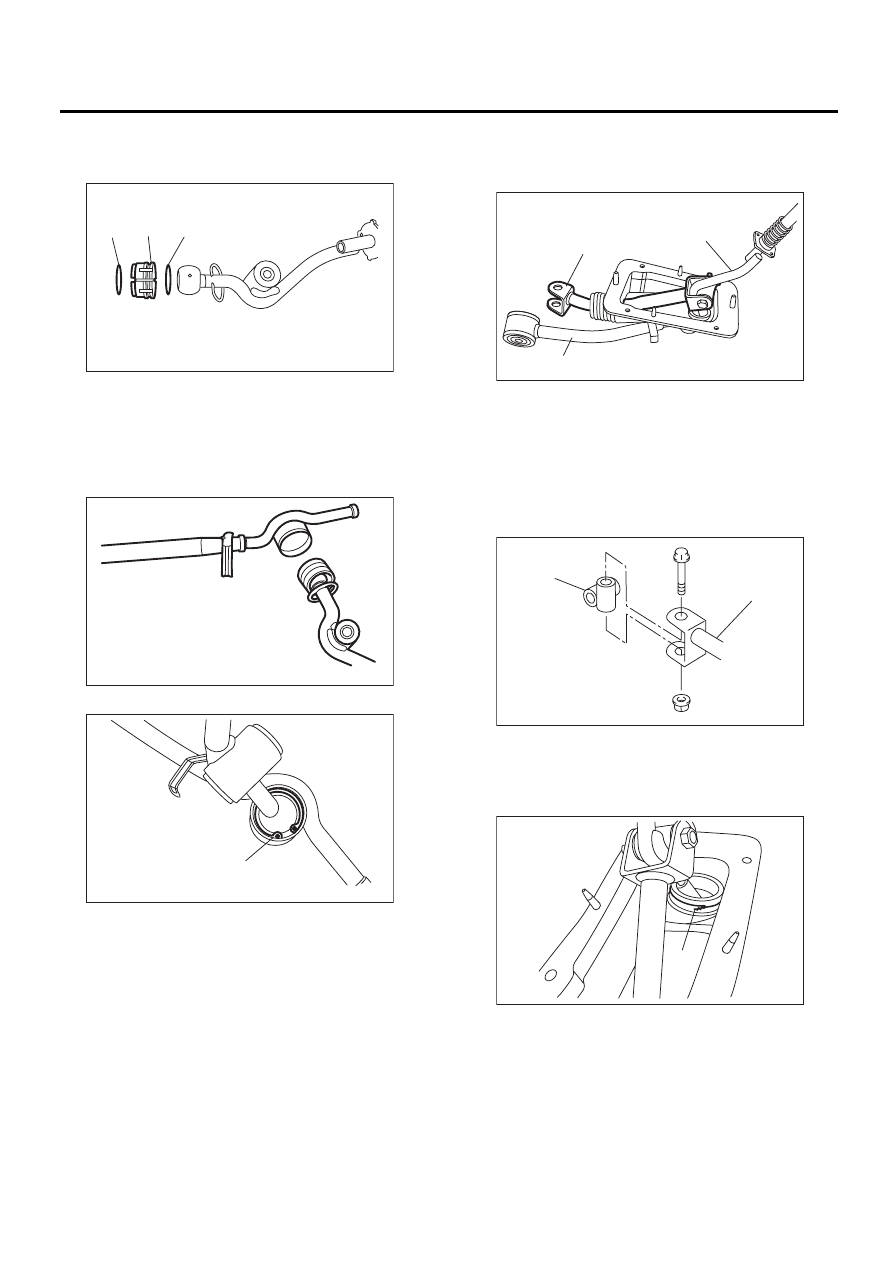

3) Установите стопорное кольцо на рычаг пере-
ключения передач, затем установите втулку.

ПРИМЕЧАНИЕ:
Нанесите смазку на втулку.

(A) Стопорная проволока

(A) Внутренний пыльник

(B) Стопорная проволока

(C) Опора

CS-00316

(A)

CS-00240

(A)

(A)

(B)

(B)

B

B

(B)

B - B

(C)

(A) Втулка
(B) Опора

(C) Резиновая подушка

(A) Втулка
(B) Дистанционная прокладка

(A) Втулка
(B) Пружинное стопорное кольцо

CS-00239

(B)

(C)

(A)

CS-00238

(B)

(A)

(A)

CS-00237

(A)

(B)

CS-61

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

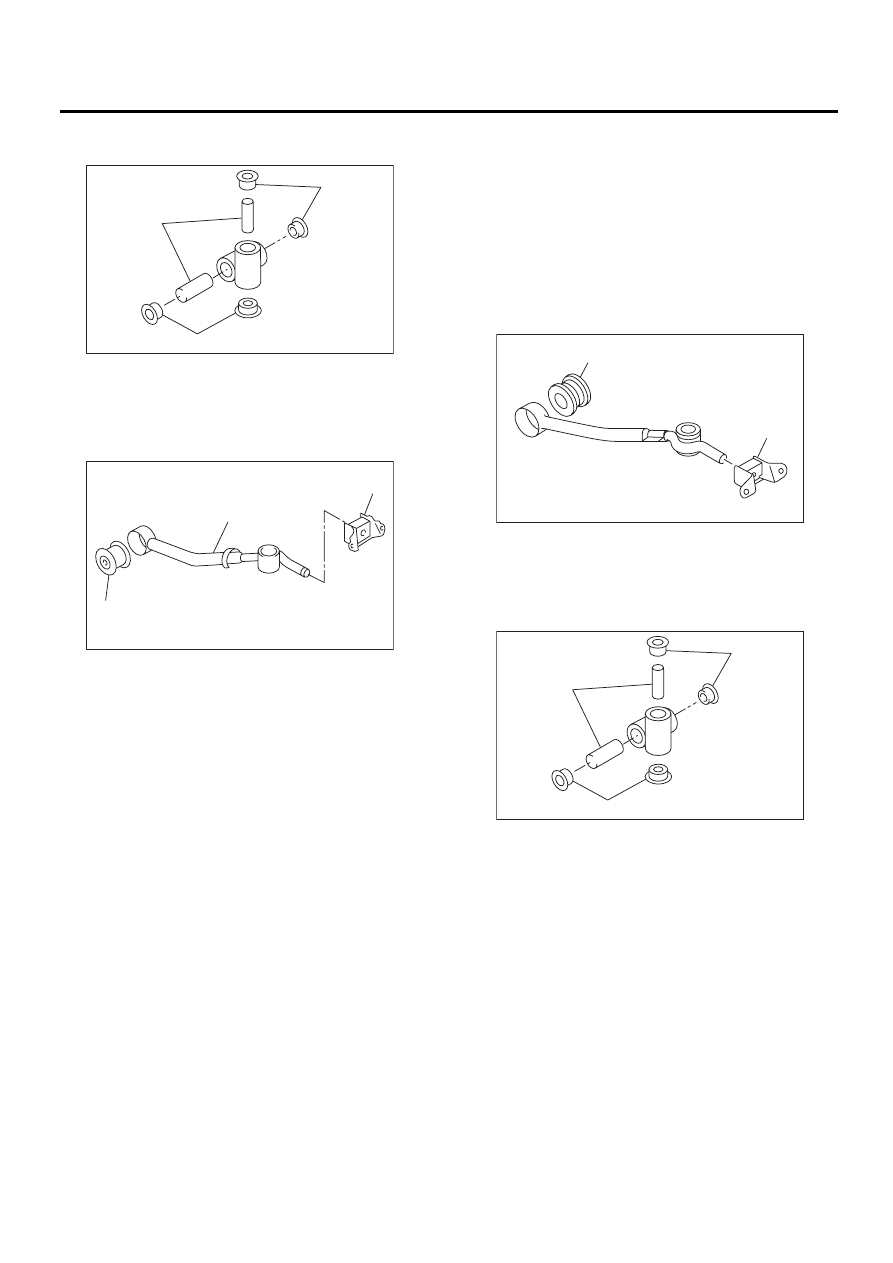

4) Нанесите смазку на втулку и уплотнитель-
ное кольцо, а затем установите рычаг пере-
ключения передач.

5) Нанесите достаточное количество смазки
на бобышку, а затем установите рычаг пере-
ключения передач на опору.

6) Установите шайбу и стопорное кольцо.

7) Вставьте рычаг переключения передач в от-
верстие пыльника.

8) Установите шток.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

9) Установите бобышку на шток.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

10) Установите новую стопорную проволоку.

(A) Уплотнительное кольцо

(B) Втулка

(A) Пружинное стопорное кольцо

CS-00236

(A)

(B)

(A)

CS-00235

CS-00234

(A)

(A) Шток

(B) Рычаг

(C) Опора

(A) Шток

(B) Бобышка

(A) Стопорная проволока

CS-00233

(C)

(A)

(B)

CS-00232

(B)

(A)

CS-00231

(A)
