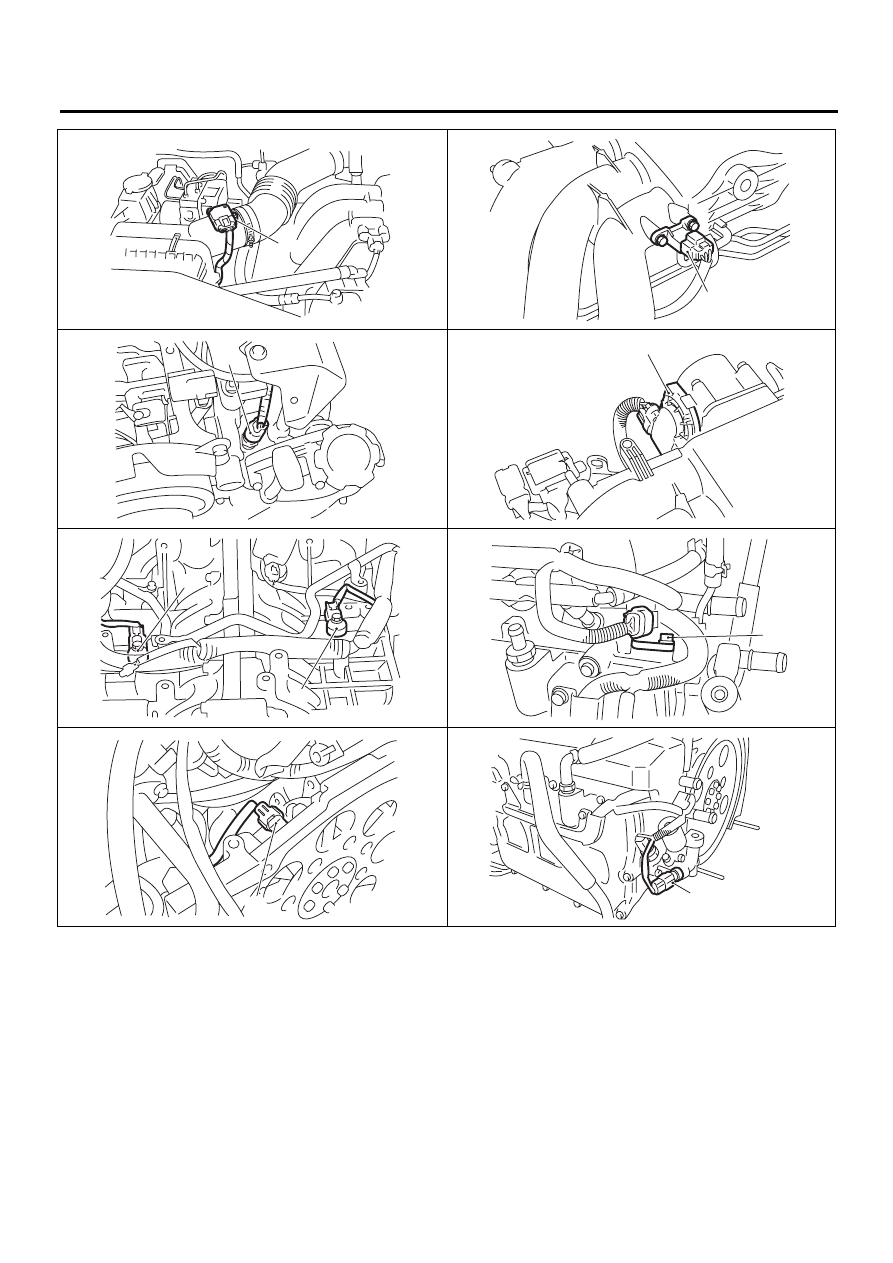

EN(H6DO)(diag)-12

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-02479

(1)

EN-02535

(2)

(3)

EN-00895

EN-02536

(4)

(5)

(5)

EN-00897

EN-02537

(6)

(7)

EN-00899

EN-02538

(8)

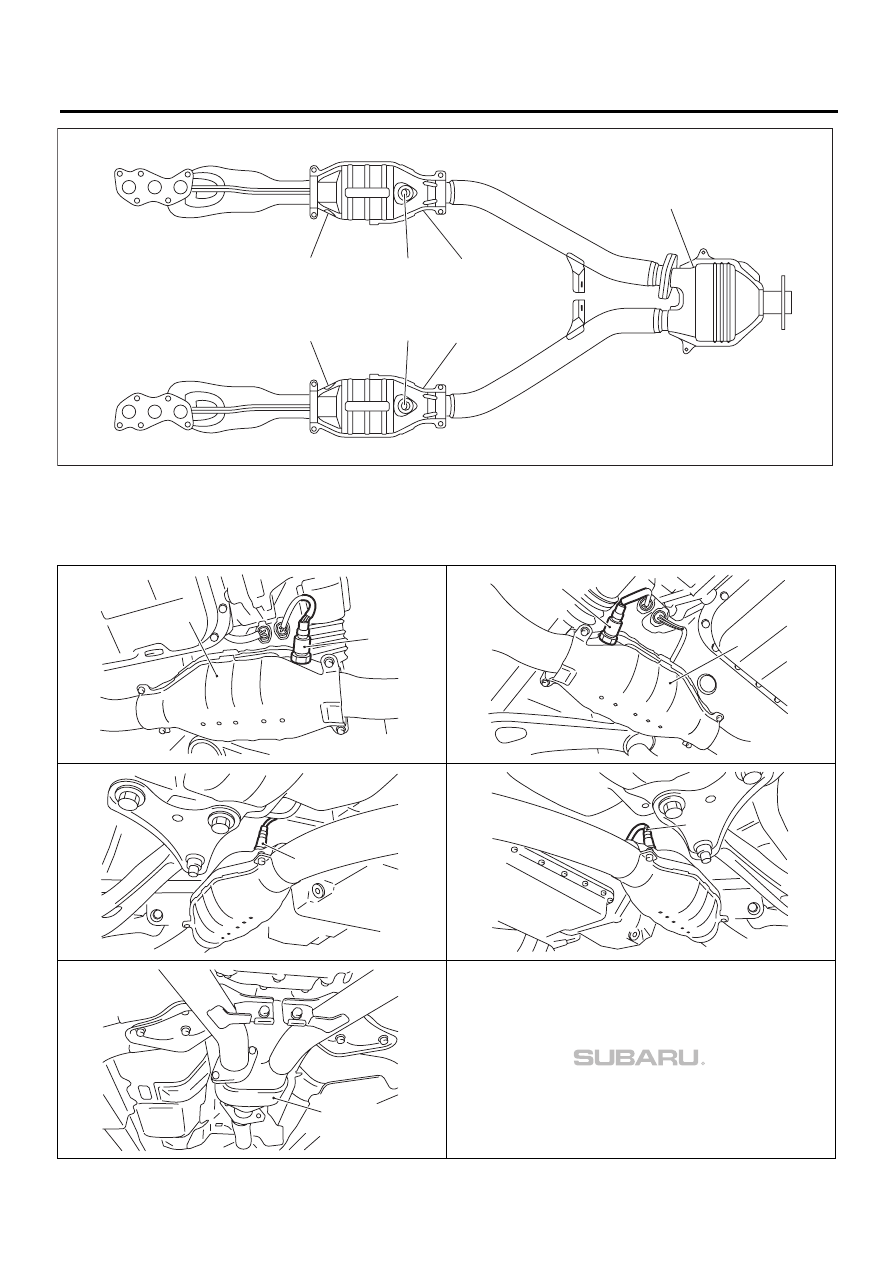

EN(H6DO)(diag)-13

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(1)

Передний левый датчик кислорода
(качества топливовоздушной смеси)

(4)

Задний правый датчик кисло-
рода

(6)

Передний правый каталитичес-
кий нейтрализатор

(2)

Передний правый датчик кислорода
(качества топливовоздушной смеси)

(5)

Передний левый каталити-
ческий нейтрализатор

(7)

Задний каталитический нейтра-
лизатор

(3)

Задний левый датчик кислорода









EN-02480

(2)

(1)

(3)

(4)

(6)

(7)

(5)

EN-02539

(5)

(1)

EN-02540

(2)

(6)

EN-02541

(3)

EN-02542

(4)

(7)

EN-02543

EN(H6DO)(diag)-14

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

3. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, ПРИВОД, ДЕТАЛИ СИСТЕМЫ СНИЖЕНИЯ
ТОКСИЧНОСТИ ВЫХЛОПНЫХ ГАЗОВ И СИСТЕМЫ ЗАЖИГАНИЯ

(1)

Электромагнитный клапан уп-
равления продувкой адсорбера

(4)

Электромагнитный клапан уп-
равления потоком масла

(6)

Диагностический датчик давле-
ния масла системы управления
изменением подъема клапанов

(2)

Клапан рециркуляции выхлоп-
ных газов

(5)

Электромагнитный клапан пе-
реключения потоков масла

(3)

Катушка зажигания

EN-02481

(3)

(4)

(4)

(1)

(5)

(6)

(2)

(5)

(6)

(3)

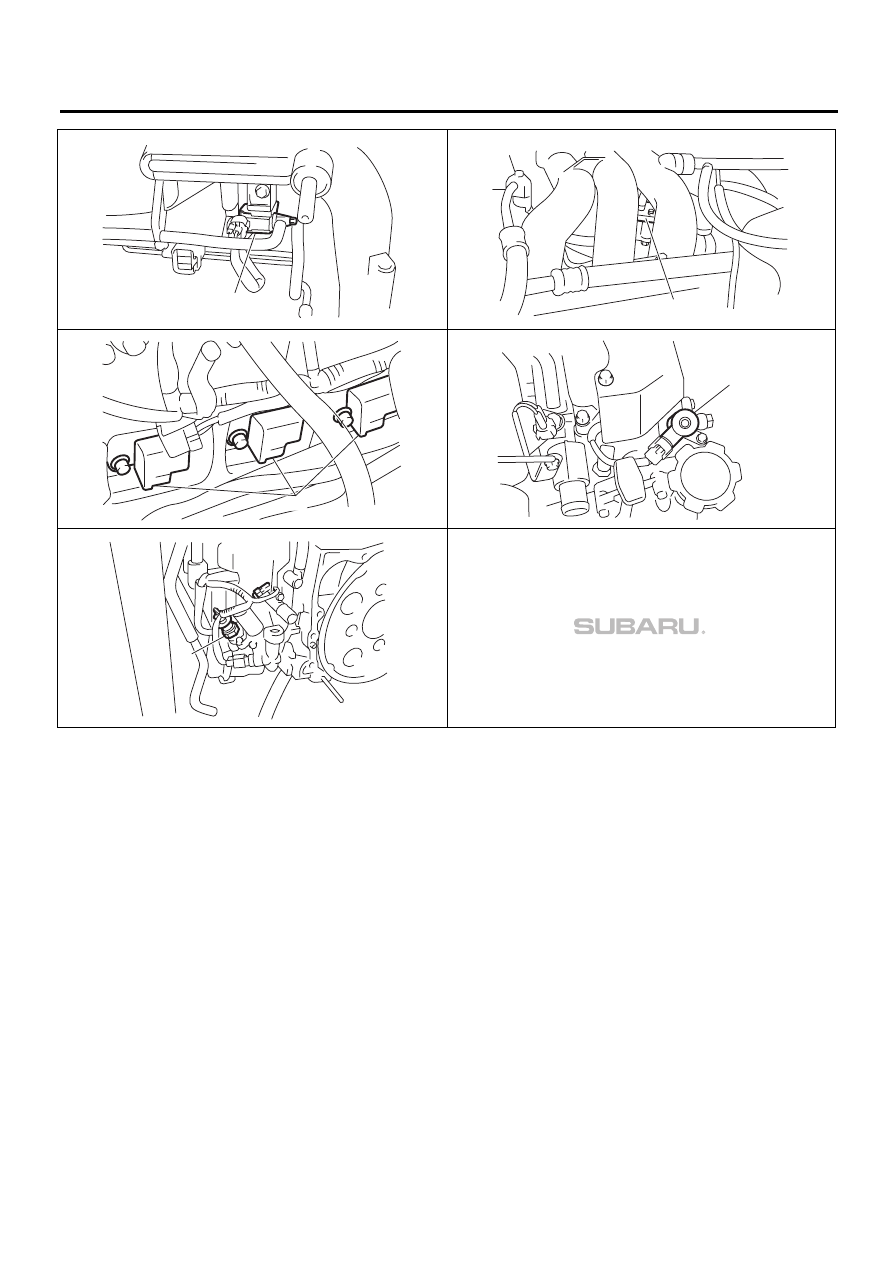

EN(H6DO)(diag)-15

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(1)

EN-02482

EN-02483

(2)

(3)

EN-02484

(4)

EN-02485

(6)

EN-02486

(5)
