LU(H6DO)-10

Масляный насос

СИСТЕМА СМАЗКИ

• При замене одной из деталей, внутреннего
ротора, внешнего ротора, или задней крышки
цепи на новую деталь, выберите подходящий
размер из приведенной ниже таблицы так ,что-
бы боковой зазор был в пределах номинально-
го значения.

4. КОРПУС МАСЛЯНОГО НАСОСА

Проверьте на предмет износа отверстия вала,
засора масляных каналов, трещин и других де-
фектов.

Внутренний ротор

Классифика-

ция

№ детали

Толщина ротора мм

(дюйм)

A

15015AA250

12,993 — 13,006

(0,51153 — 0,51205)

Нет

15015AA300

12,980 — 12,993

(0,51102 — 0,51153)

C

15015AA310

12,967 — 12,980

(0,51051 — 0,51102)

Внешний ротор

Классифика-

ция

№ детали

Толщина ротора мм

(дюйм)

A

15016AA250

12,993 — 13,006

(0,51153 — 0,51205)

Нет

15016AA300

12,980 — 12,993

(0,51102 — 0,51153)

C

15016AA310

12,967 — 12,980

(0,51051 — 0,51102)

Задняя крышка цепи

Классифика-

ция

№ детали

Толщина ротора мм

(дюйм)

A

13119AA020

13,026 — 13,039

(0,51295 — 0,51335)

B

13119AA050

13,013 — 13,026

(0,51232 — 0,51284)

C

13119AA060

13,000 — 13,013

(0,51181 — 0,51232)

LU(H6DO)-11

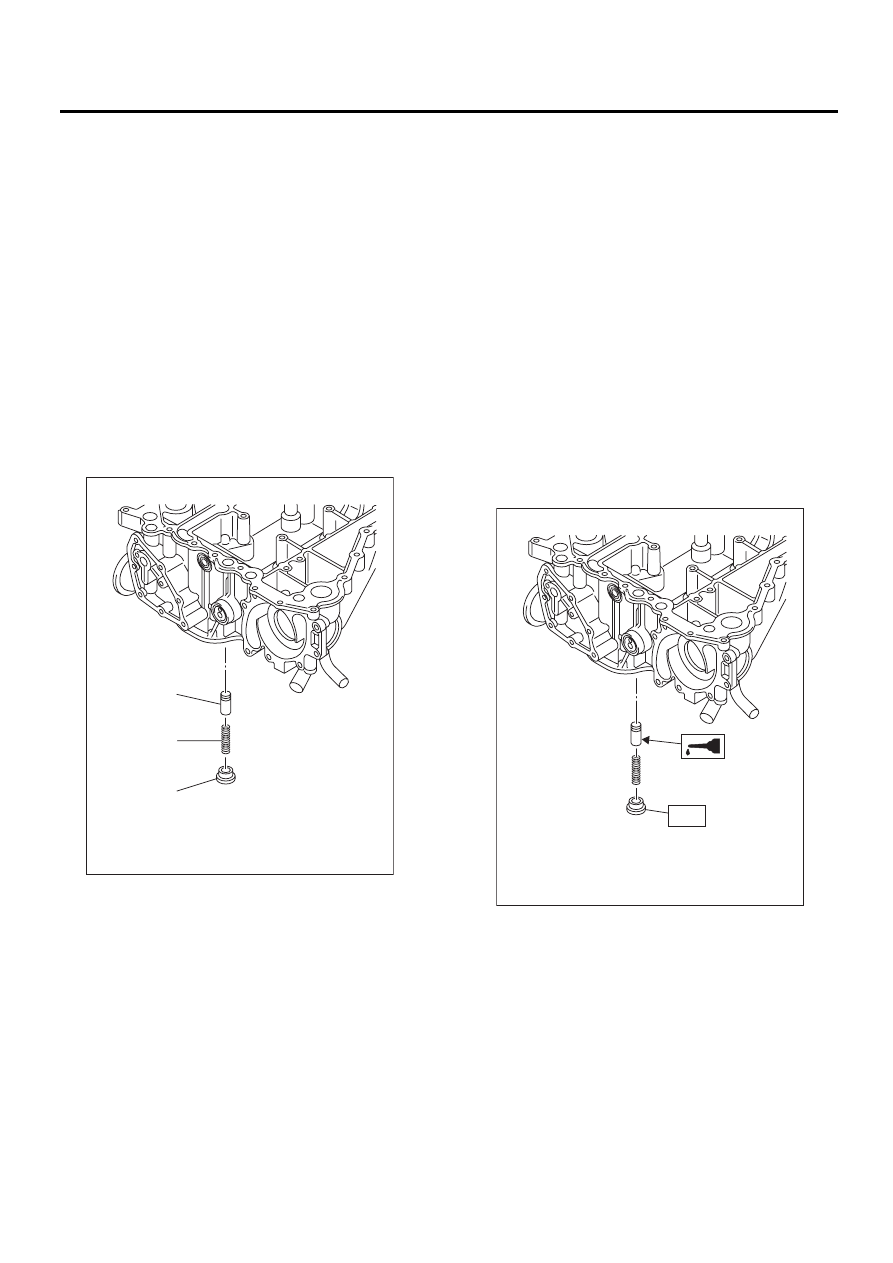

Предохранительный клапан масляного насоса

СИСТЕМА СМАЗКИ

5. Предохранительный

клапан масляного насоса

A: СНЯТИЕ

1. СТОРОНА ЗАДНЕЙ КРЫШКИ ЦЕПИ

Предохранительный клапан масляного насоса
встроен в крышку масляного насоса. В связи с
этим, обратитесь к разделу “Масляный насос”, в
котором приведена процедура снятия. <См.
LU(H6DO)-8, СНЯТИЕ, Масляный насос.>

2. СТОРОНА ВЕРХНЕГО ПОДДОНА
КАРТЕРА

1) Снимите поддон картера.
<См. LU(H6DO)-12, СНЯТИЕ, Поддон картера и
маслоприемник.>
2) Снимите заглушку, пружину предохранитель-
ного клапана и предохранительный клапан.

B: УСТАНОВКА

1. СТОРОНА ЗАДНЕЙ КРЫШКИ ЦЕПИ

Предохранительный клапан масляного насоса
встроен в крышку масляного насоса. В связи с
этим, обратитесь к разделу “Масляный насос”,
в котором приведена процедура установки.
<См. LU(H6DO)-8, УСТАНОВКА, Масляный на-
сос.>-8.

2. СТОРОНА ВЕРХНЕГО ПОДДОНА
КАРТЕРА

1) Установите предохранительный клапан,
пружину предохранительного клапана и про-
бку.

ПРИМЕЧАНИЕ:
Нанесите на предохранительный клапан мо-
торное масло.

Момент затяжки:

T: 44 Нм (4,5 кгс-м, 32,5 фунт-сила-фут)

2) Установите поддон картера.
<См. LU(H6DO)-12, УСТАНОВКА, Поддон кар-
тера и маслоприемник.>

C: ПРОВЕРКА

1) Проверьте клапан на предмет правильности
установки и повреждений.
2) Проверьте пружину предохранительного
клапана на предмет отсутствия повреждений и
потери свойств.

(1) Предохранительный клапан

(2) Пружина предохранительного клапана

(3) Заглушка

(1)

LU-02033

(2)

(3)

LU-02034

T

LU(H6DO)-12

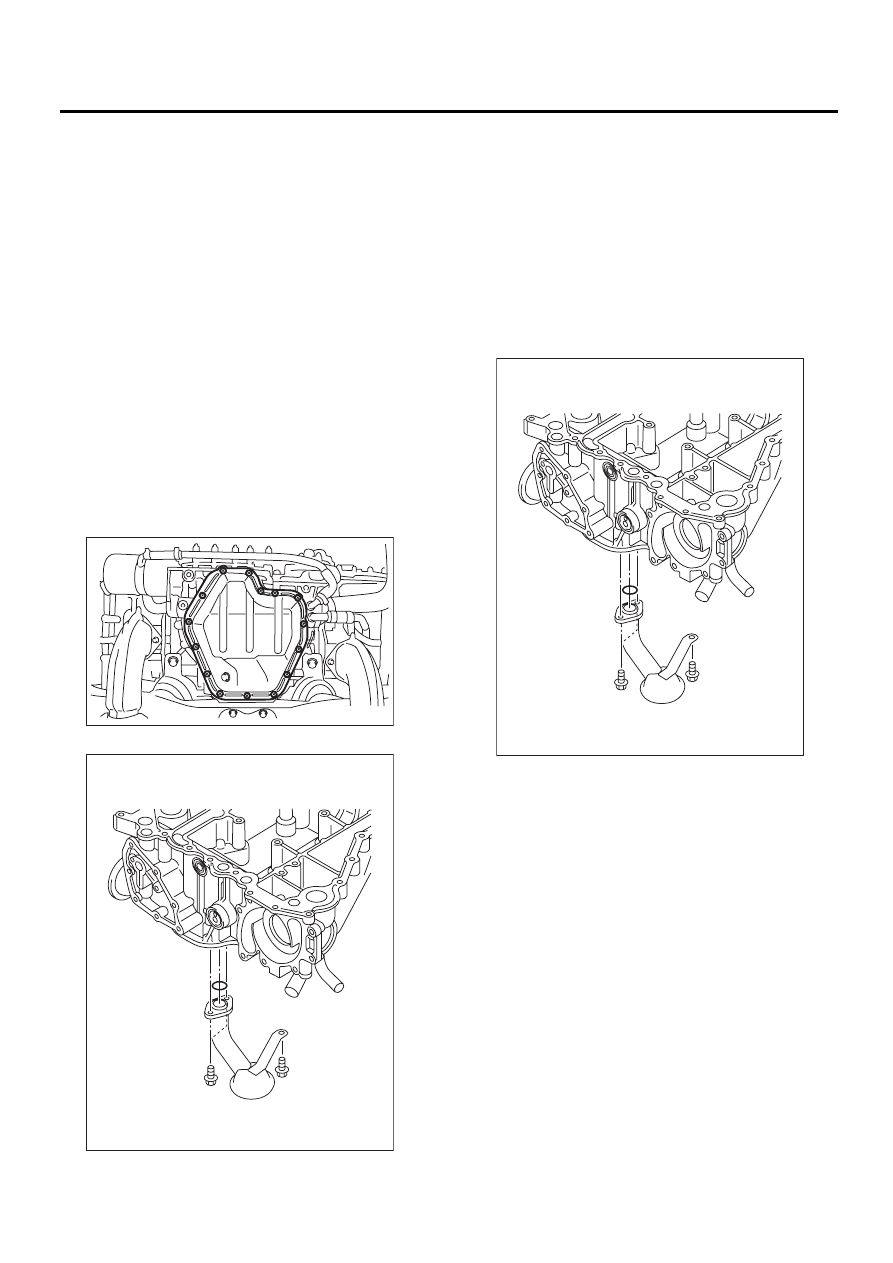

Поддон картера и маслоприемник

СИСТЕМА СМАЗКИ

6. Поддон картера и

маслоприемник

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Перед снятием верхнего поддона картера, сни-
мите двигатель с автомобиля.
 <См. ME(H6DO)-32, СНЯТИЕ, Узел двигате-
ля.> <См. ME(H6DO)-65, СНЯТИЕ, Блок цилин-
дров.>
1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите нижний кожух.
4) Слейте моторное масло. <См. LU(H6DO)-7,
ЗАМЕНА, Моторное масло.>
5) Вставьте резак поддона картера между вер-
хним и нижним поддонами картера.

ОСТОРОЖНО:
Не используйте отвертку или аналогичный
инструмент вместо резака поддона картера.
6) Снимите нижний поддон картера.

7) Снимите маслоприемник.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
Перед установкой поддона картера, вытрите и
очистите сопряженную поверхность нижнего и
верхнего поддонов картера.
1) Установите маслоприемник на верхний под-
дон картера.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

2) Нанесите прокладочный герметик на сопря-
гаемые поверхности и установите поддон кар-
тера.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

LU-00123

LU-02108

LU-02108

LU(H6DO)-13

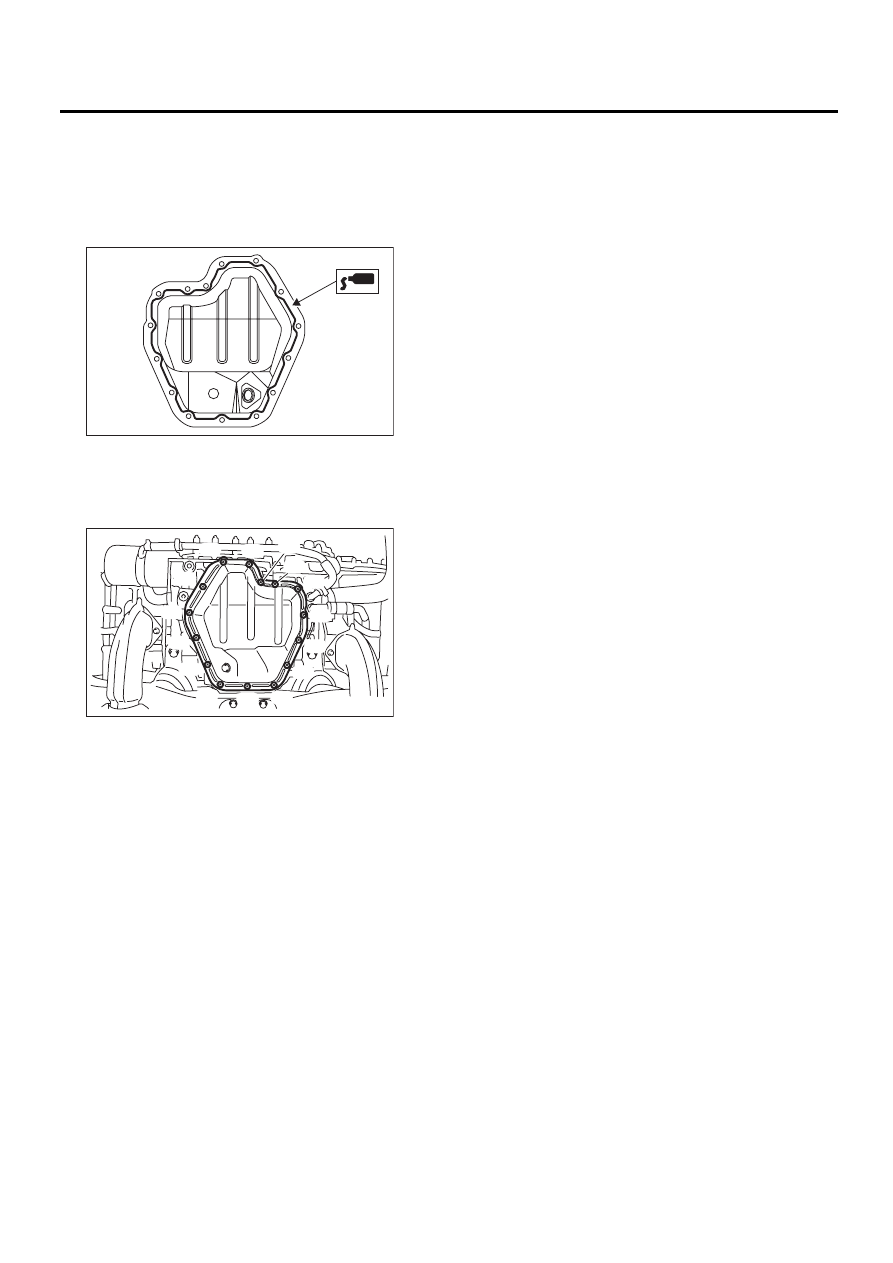

Поддон картера и маслоприемник

СИСТЕМА СМАЗКИ

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

Диаметр наносимого прокладочного герме-
тика:

5,0

±

1,0 мм (0,197

±

0,039 дюйма)

3) Затяните болты нижнего поддона картера в
порядке номеров, указанном на рисунке.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

4) Установите нижний кожух.
5) Опустите автомобиль.
6) Залейте моторное масло. <См. LU(H6DO)-7,
ПРОВЕРКА, Моторное масло.>

C: ПРОВЕРКА

Визуально проверьте поддон картера, масло-
приемник и опору маслоприемника на предмет
повреждений.

LU-00125

LU-00126

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(14)

(15)
