EN(H4DOTC)(diag)-204

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BV:КДН P2006 ЗАЛИПАНИЕ В ЗАКРЫТОМ СОСТОЯНИИ ЗАСЛОНКИ

КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

BW:КДН P2007 ЗАЛИПАНИЕ В ЗАКРЫТОМ СОСТОЯНИИ ЗАСЛОНКИ

КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов диа-
гностики неисправнос-
ти (КДН)”. <См.
EN(H4DOTC)(diag)-81,
Список кодов диагнос-
тики неисправностей
(КДН).>

Переходите к шагу
2.

2

ПРОВЕРКА КЛАПАНА ВОЗДУШНОГО ПО-
ТОКА
1) Снимите узел правого клапана воздуш-
ного потока.
2) Проверьте корпус клапана воздушного
потока.

Имеются ли в клапане воз-
душного потока загрязне-
ния или засоры посторонни-
ми предметами?

Очистите клапан воз-
душного потока.

Замените узел пра-
вого клапана воз-
душного потока. <См.
FU(H4DOTC)-34,
Узел клапана воз-
душного потока.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов диа-
гностики неисправнос-
ти (КДН)”. <См.
EN(H4DOTC)(diag)-81,
Список кодов диагнос-
тики неисправностей
(КДН).>

Переходите к шагу
2.

2

ПРОВЕРКА КЛАПАНА ВОЗДУШНОГО ПО-
ТОКА
1) Снимите узел левого клапана воздуш-
ного потока.
2) Проверьте корпус клапана воздушного
потока.

Имеются ли в клапане воз-
душного потока загрязне-
ния или засоры посторон-
ними предметами?

Очистите клапан воз-
душного потока.

Замените узел лево-
го клапана воздуш-
ного потока. <См.
FU(H4DOTC)-34,
Узел клапана воз-
душного потока.>

EN(H4DOTC)(diag)-205

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BX:КДН P2008 ЦЕПЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ КЛАПАНА ВОЗДУШНОГО

ПОТОКА / РАЗРЫВ (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

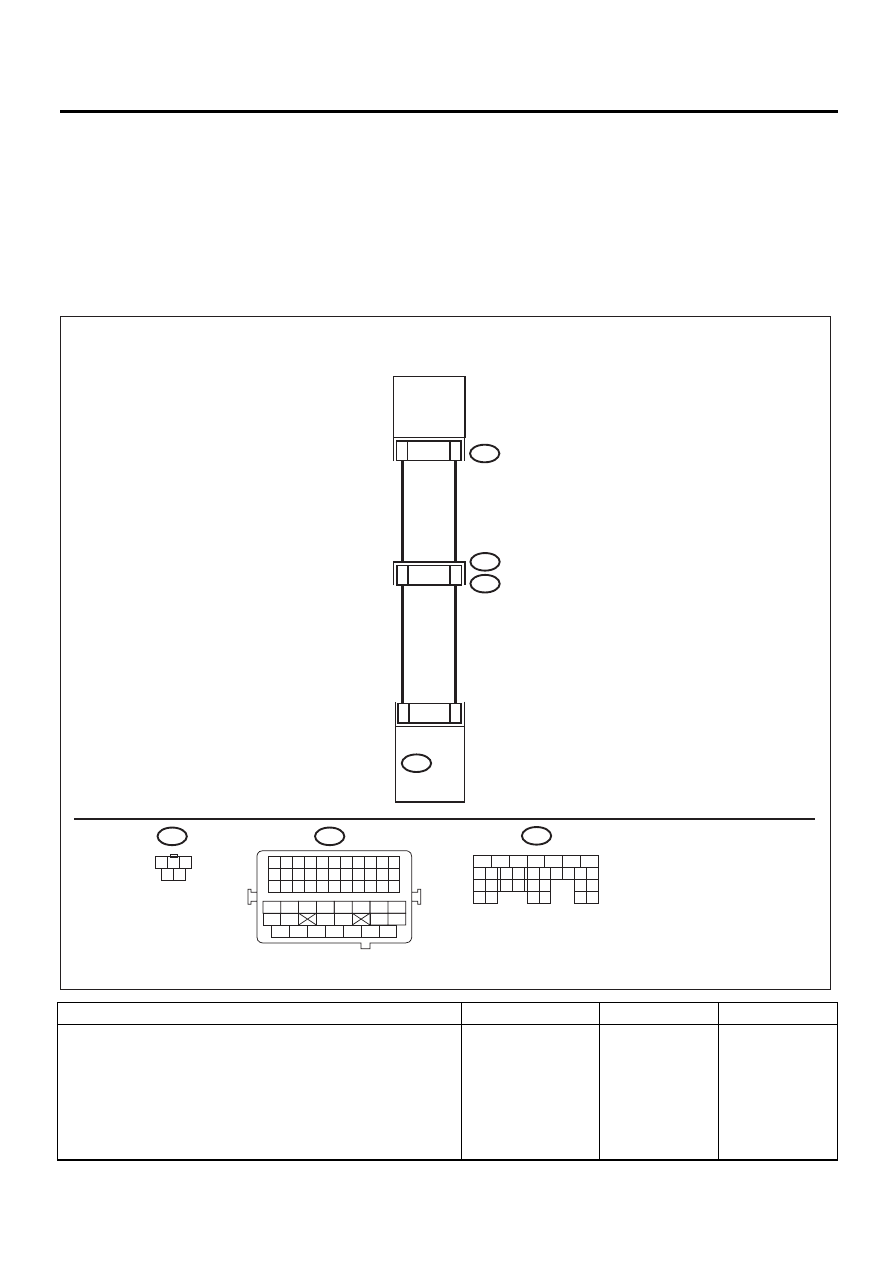

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05684

E55

B21

E2

E55

B21

B137

23

22

8

19

5

4

B137

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

1

3

2

4 5

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

УЗЕЛ ПРАВОГО КЛАПАНА ВОЗДУШНОГО ПОТОКА

(С ВСТРОЕННЫМ ДАТЧИКОМ)

ECM

EN(H4DOTC)(diag)-206

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ УЗЛА ПРАВОГО КЛАПАНА
ВОЗДУШНОГО ПОТОКА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от ECM и узла пра-
вого клапана воздушного потока.
3) Измерьте сопротивление проводки
между ECM и разъемом узла правого кла-
пана воздушного потока.

Разъем и клемма

(B137) № 22 — (E55) № 5:
(B137) № 23 — (E55) № 4:

Сопротивление составляет
менее 1 Ом?

Переходите к шагу 2. Устраните неисправ-

ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом узла пра-
вого клапана воз-
душного потока.
• Плохой контакт в
соединительном
разъеме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ УЗЛА ПРАВОГО КЛАПАНА
ВОЗДУШНОГО ПОТОКА.
Измерьте сопротивление между ECM и мас-
сой кузова.

Разъем и клемма

(B137) № 22— Масса кузова:
(B137) № 23 — Масса кузова:

Сопротивление составляет
1 МОм или более?

Переходите к шагу 3. Устраните короткое

замыкание на массу
в проводке между
ECM и разъемом уз-
ла правого клапана
воздушного потока.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме узла правого
клапана воздушного потока.

Обнаружен ли плохой кон-
такт в разъеме узла право-
го клапана воздушного по-
тока?

Устраните плохой
контакт в разъеме
узла правого клапа-
на воздушного пото-
ка.

Замените узел право-
го клапана воздушно-
го потока. <См.
FU(H4DOTC)-34, Узел
клапана воздушного
потока.>

EN(H4DOTC)(diag)-207

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BY:КДН P2009 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ЗАСЛОНКОЙ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

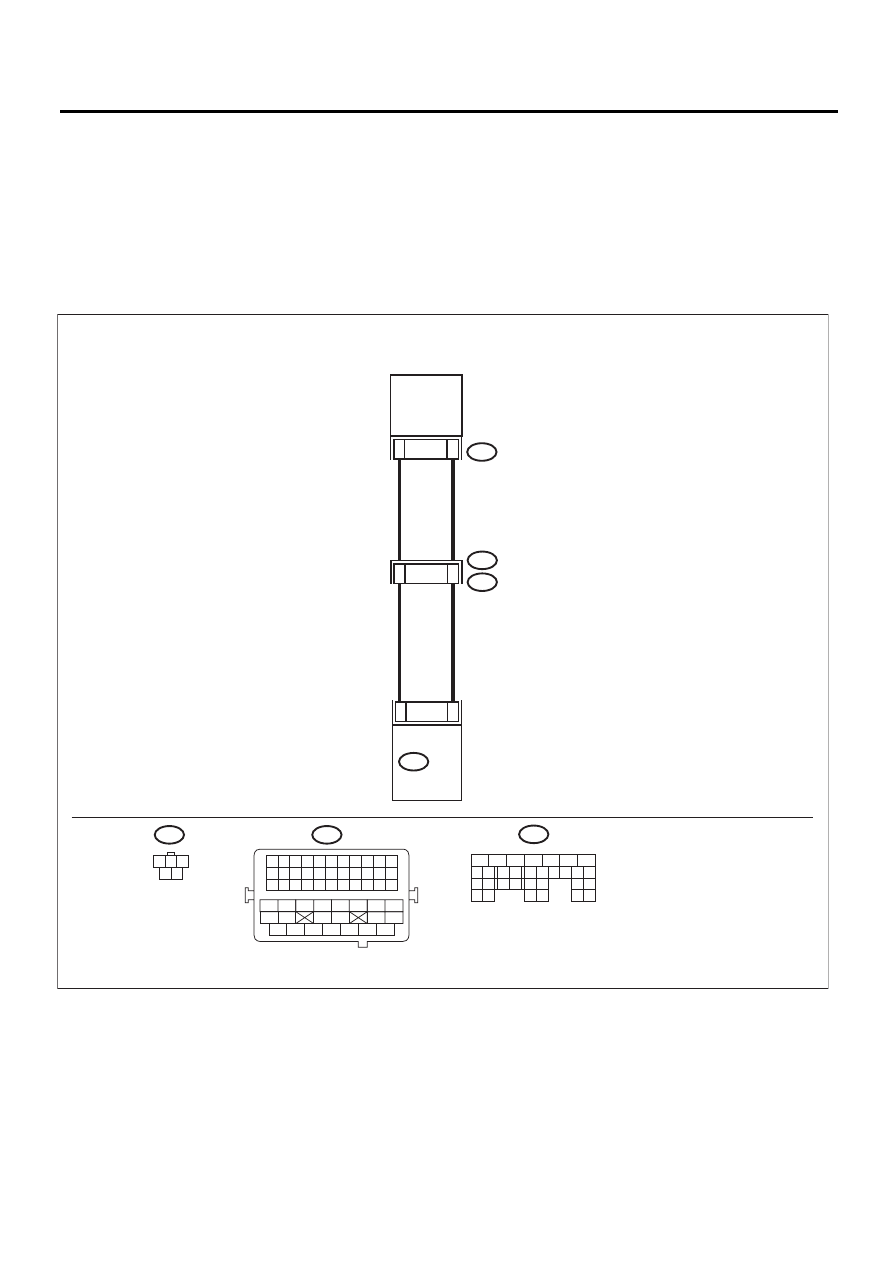

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪЕМОМ УЗ-
ЛА ПРАВОГО КЛАПАНА ВОЗДУШНОГО ПОТОКА.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте напряжение между ECM и массой кузова.

Разъем и клемма

(B137) № 22 (+) — Масса кузова (–):
(B137) № 23 (+) — Масса кузова (–):

Напряжение состав-
ляет 5 В или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
узла правого кла-
пана воздушного
потока.

Замените узел
правого клапана
воздушного пото-
ка. <См.
FU(H4DOTC)-34,
Узел клапана воз-
душного потока.>

EN-05684

E55

B21

E2

E55

B21

B137

23

22

8

19

5

4

B137

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

1

3

2

4 5

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

УЗЕЛ ПРАВОГО КЛАПАНА ВОЗДУШНОГО ПОТОКА

(С ВСТРОЕННЫМ ДАТЧИКОМ)

ECM
