EN(H4DOTC)(diag)-52

Проверка в движении

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

5. ПРОВЕРКА В ДВИЖЕНИИ G

1) Отсоедините клемму провода массы от аккумулятора и подключите ее обратно через 10 секунд.
2) Запустите двигатель и прогрейте его до температуры охлаждающей жидкости 80°C (176°F).
3) Остановите двигатель и подождите, пока температура охлаждающей жидкости не опустится до
40°C (104°F) или ниже.

ПРИМЕЧАНИЕ:
Не позволяйте температуре охлаждающей жидкости опускаться до 5°C (41°F) или ниже.
4) Запустите двигатель и прогрейте его до температуры охлаждающей жидкости 80°C (176°F).
5) Остановите двигатель и подождите, пока температура охлаждающей жидкости не опустится до
40°C (104°F) или ниже.

ПРИМЕЧАНИЕ:
Не позволяйте температуре охлаждающей жидкости опускаться до 5°C (41°F) или ниже.
6) Запустите двигатель и установите его в режим холостого хода.

КДН

Пункт

Условие

*

P0410

Система подачи вторичного воздуха

 —

P0414

Короткое замыкание в цепи переключающего клапана “A” системы пода-
чи вторичного воздуха

 —

P1418

Короткое замыкание в цепи управления “A” системы подачи вторичного
воздуха

 —

*

P2440

Залипание в открытом состоянии переключающего клапана системы по-
дачи вторичного воздуха (Банк 1)

 —

*

P2441

Залипание в закрытом состоянии переключающего клапана системы по-
дачи вторичного воздуха (Банк 1)

 —

EN(H4DOTC)(diag)-53

Режим очистки памяти

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

13.Режим очистки памяти

A: ПОРЯДОК РАБОТЫ

1. SUBARU SELECT MONITOR
(НОРМАЛЬНЫЙ РЕЖИМ)

1) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
2) На экране «System Selection Menu» (Меню вы-
бора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
3) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Подтверждение).
4) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {Clear Memory}
(Очистка памяти).
5) Когда на экране появится сообщение “Clear
Memory?” (Очистить память?), нажмите клави-
шу [YES] (Да).
6) Когда на дисплее появятся сообщения
«Done» (Выполнено) и «Turn ignition switch OFF»
(Переведите выключатель зажигания в поло-
жение OFF), переведите выключатель зажига-
ния в положение OFF.

ПРИМЕЧАНИЕ:
• После очистки памяти выполняется началь-
ная диагностика системы электронной дрос-
сельной заслонки. По этой причине запускайте
двигатель через 10 секунд или более после
включения зажигания.
• За более подробной информацией о порядке
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

2. SUBARU SELECT MONITOR
(РЕЖИМ OBD)

1) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
2) На экране «System Selection Menu» (Меню вы-
бора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
3) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Подтверждение).
4) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {OBD System} (Сис-
тема OBD).
5) На экране «OBD Menu» (Меню OBD) выбери-
те пункт {Clear Diagnostic Code} (Очистка кодов
диагностики).
6) Когда на экране появится сообщение “Clear
Diagnostic Code?” (Очистить коды диагности-
ки?), нажмите клавишу [YES] (Да).

7) Когда на дисплее появятся сообщения «Done»
(Выполнено) и «Turn ignition switch OFF» (Пере-
ведите выключатель зажигания в положение
OFF), переведите выключатель зажигания в
положение OFF.

ПРИМЕЧАНИЕ:
• После очистки памяти выполняется началь-
ная диагностика системы электронной дрос-
сельной заслонки. По этой причине запускайте
двигатель через 10 секунд или более после
включения зажигания.
• За более подробной информацией о порядке
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

3. УНИВЕРСАЛЬНЫЙ СКАНЕР

За информацией о процедуре очистки памяти
при помощи универсального сканера обрати-
тесь к руководству по использованию универ-
сального сканера.

ПРИМЕЧАНИЕ:
После очистки памяти выполняется начальная
диагностика системы электронной дроссель-
ной заслонки. По этой причине запускайте дви-
гатель через 10 секунд или более после вклю-
чения зажигания.

EN(H4DOTC)(diag)-54

Режим принудительной проверки работы клапанов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

14.Режим принудительной

проверки работы клапанов

A: ПОРЯДОК РАБОТЫ

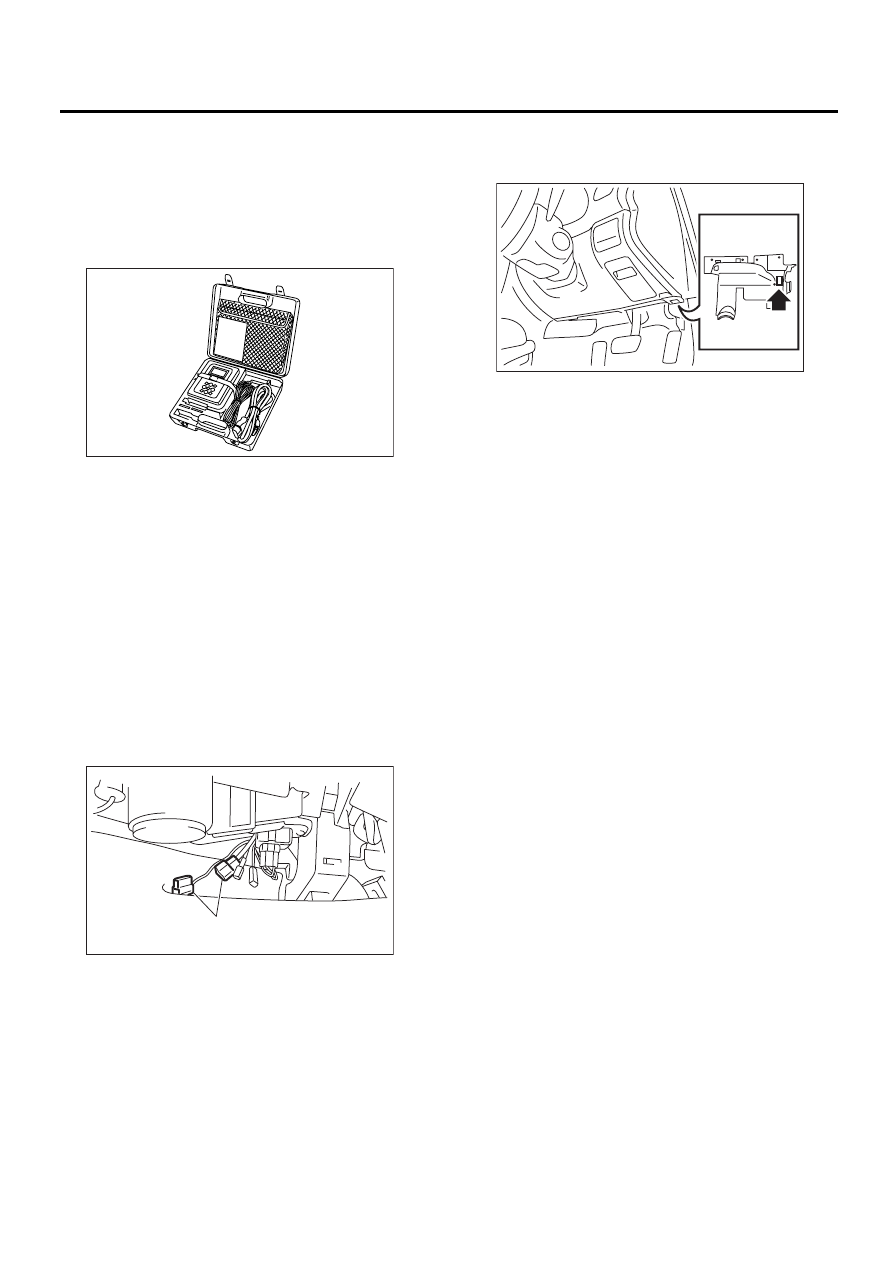

1) Подготовьте комплект Subaru Select Monitor.
<См. EN(H4DOTC)(diag)-8, ПОДГОТОВКА ИНС-
ТРУМЕНТА, Общие сведения.>

2) Подготовьте персональный компьютер, на
котором установлено программное обеспече-
ние Subaru Select Monitor.
3) Подключите кабель USB между SDI (Subaru
Diagnosis Interface - Диагностический интер-
фейс Subaru) и портом USB на персональном
компьютере (порт, назначенный для Subaru
Select Monitor).

ПРИМЕЧАНИЕ:
Порт, назначенный для Subaru Select Monitor,
означает порт USB, который использовался
при установке Subaru Select Monitor.
4) Подключите диагностический кабель к SDI.
5) Подключите разъем режима поставки (тес-
тового режима) (А), расположенный под отде-
лением для перчаток.

6) Подключите SDI к разъему передачи дан-
ных, расположенному в нижней части панели
приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никаких других сканирую-
щих устройств, за исключением Subaru
Select Monitor и универсального сканера.
7) Запустите персональный компьютер.
8) Переведите выключатель зажигания в поло-
жение ON (двигатель выключен) и запустите
“Программное обеспечение для Subaru Select
Monitor”.
9) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
10) На экране «System Selection Menu» (Меню
выбора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
11) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Подтверждение).
12) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {System Operation
Check Mode} (Режим проверки работоспособ-
ности систем).
13) На дисплее в меню «System Operation
Check Mode» (Режим проверки работоспособ-
ности систем) выберите пункт {Actuator ON/
OFF Operation} (Включение/выключение при-
водов).
14) На дисплее в меню «Actuator ON/OFF
Operation» (Включение/выключение приводов)
выберите требуемый привод и нажмите клави-
шу [YES] (Да).

EN-05588

EN-01983

(A)

EN-02097

EN(H4DOTC)(diag)-55

Режим принудительной проверки работы клапанов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

15) Нажатие клавиши [End] (Конец) завершает
режим принудительной проверки работоспо-
собности клапана. На экране дисплея снова
появится меню «Actuator ON/OFF Operation»
(Включение/выключение приводов).
• Перечень поддерживаемых данных приве-
ден в следующей таблице.

ПРИМЕЧАНИЕ:

• Данные, указанные ниже, будут отражены
на дисплее, но недоступны.

• За более подробной информацией о по-
рядке работы обратитесь к “Файлу справки к
программному обеспечению для ПК Subaru
Select Monitor”.

Описание сигнала

Показания дисп-

лея

Принудительная проверка реле топ-
ливного насоса

Fuel Pump Relay

Принудительная проверка работы
электромагнитного клапана управ-
ления продувкой адсорбера

CPC Solenoid
Valve

Принудительная проверка электро-
магнитного клапана управления про-
дувкой адсорбера 2

CPC Solenoid 2

Принудительная проверка реле вен-
тилятора радиатора

Radiator Fan
Relay

Принудительная проверка реле кон-
диционера

A/C Compressor
Relay

Принудительная проверка работы
электромагнитного перепускного
клапана турбокомпрессора

Turbocharger
Wastegate
Solenoid

Принудительная проверка работос-
пособности клапана подачи вторич-
ного воздуха 1

Secondary Air
Combi Valve 1

Принудительная проверка работос-
пособности реле насоса вторичного
воздуха

Secondary Air
Pump Relay

Показания дисплея

EGR Solenoid Valve

ASV Solenoid Valve

PCV Solenoid Valve

Vent. Solenoid Valve

FICD Solenoid

Pressure Switching Sol.1

Pressure Switching Sol.2

AAI Solenoid Valve

Tank Sensor Cntl Valve

EXH. Bypass Control Permit Flag

Secondary Air Combi Valve 2
