Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 362

EN(H4DOTC)(diag)-8

Общие сведения

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

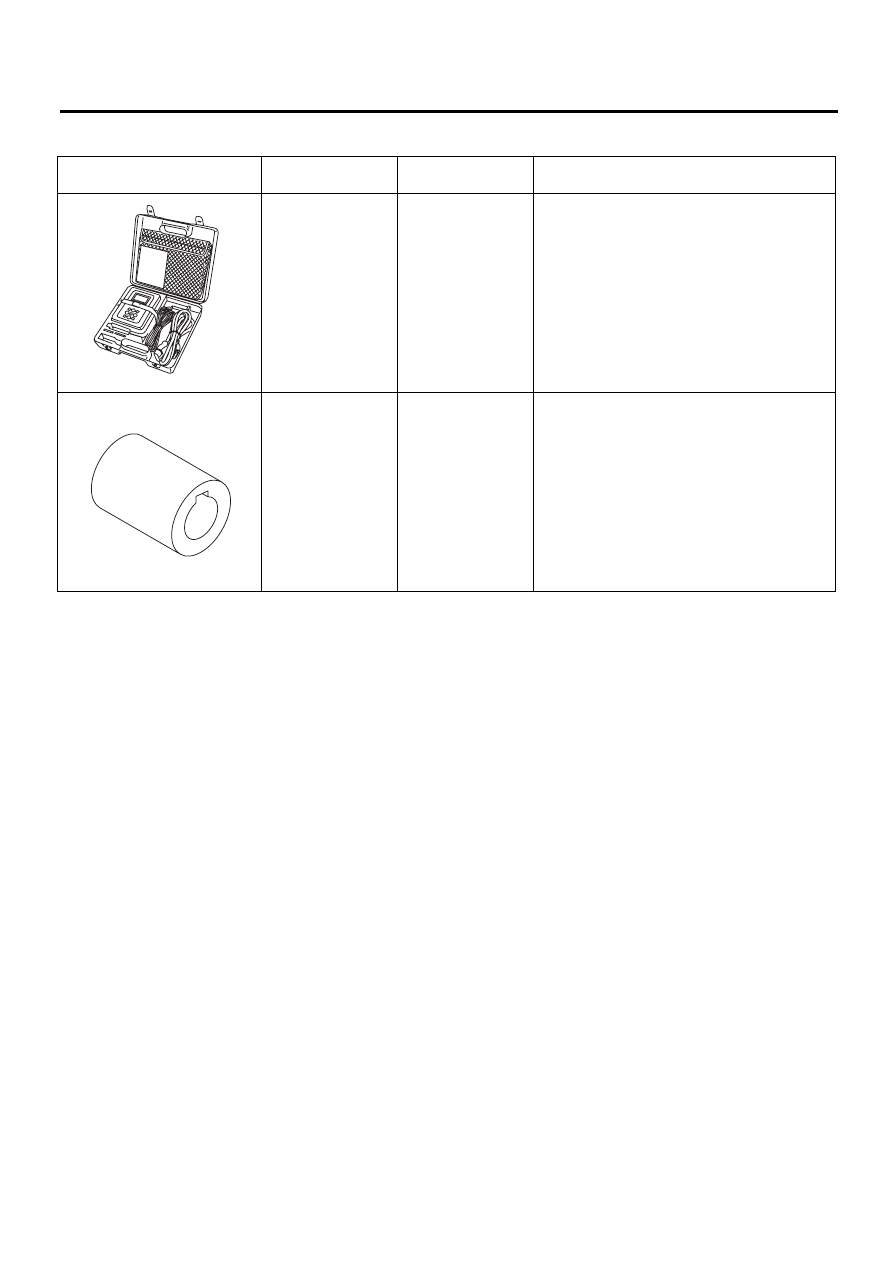

D: ПОДГОТОВКА ИНСТРУМЕНТА

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для поиска и устранения неис-
правностей в электрических системах.

499987500

ТОРЦОВЫЙ КЛЮЧ
КОЛЕНЧАТОГО
ВАЛА

Используется для прокручивания коленчато-
го вала.

ST1B022XG0

ST-499987500

EN(H4DOTC)(diag)-9

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

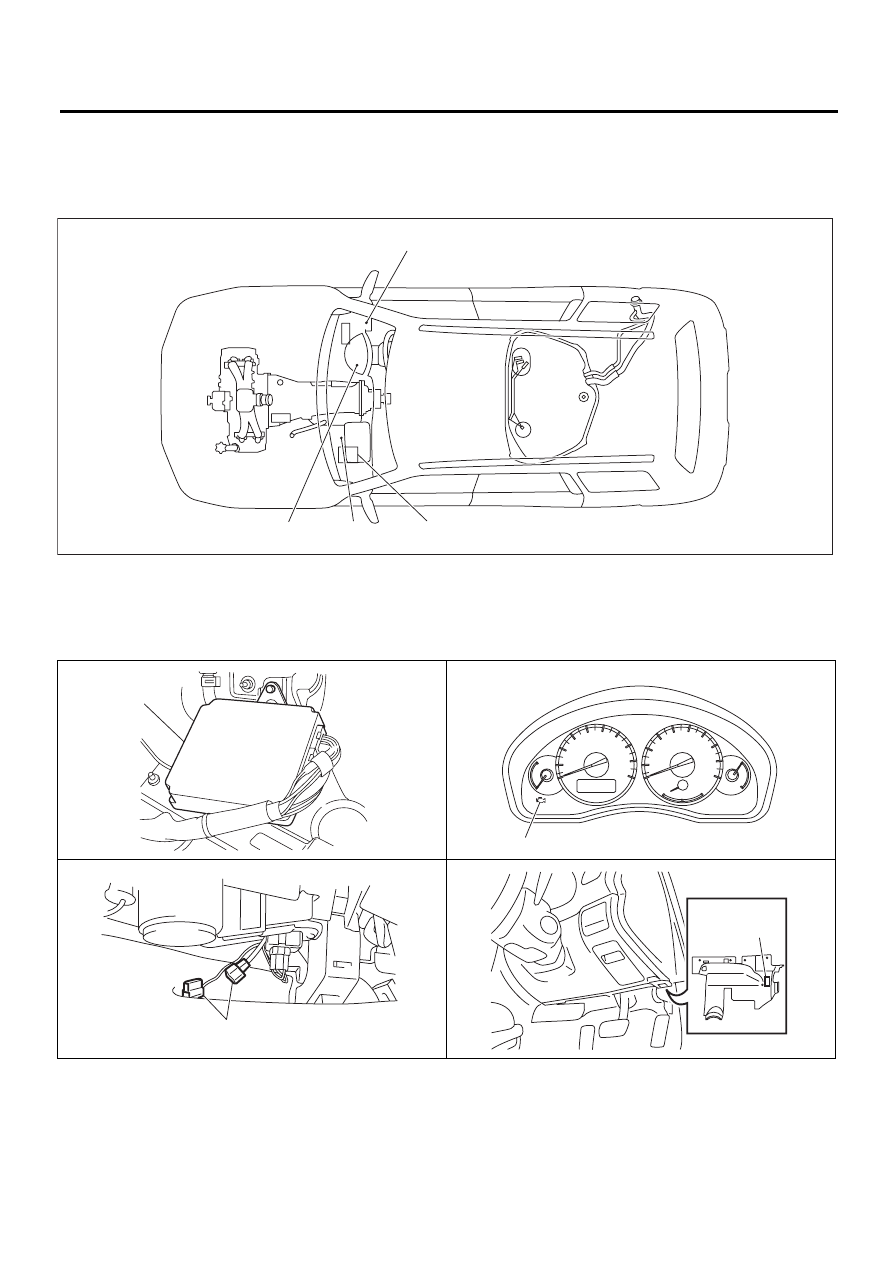

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

1. БЛОК УПРАВЛЕНИЯ

(1)

Блок управления двигателем
(ECM)

(3)

Разъем режима поставки (тес-
тового режима)

(4)

Разъем передачи данных

(2)

Контрольная лампа обнаруже-
ния неисправности

EN-02451

(1)

(2)

(4)

(3)

EN-01147

(1)

EN-04932

(2)

EN-04986

(3)

EN-02477

(4)

EN(H4DOTC)(diag)-10

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

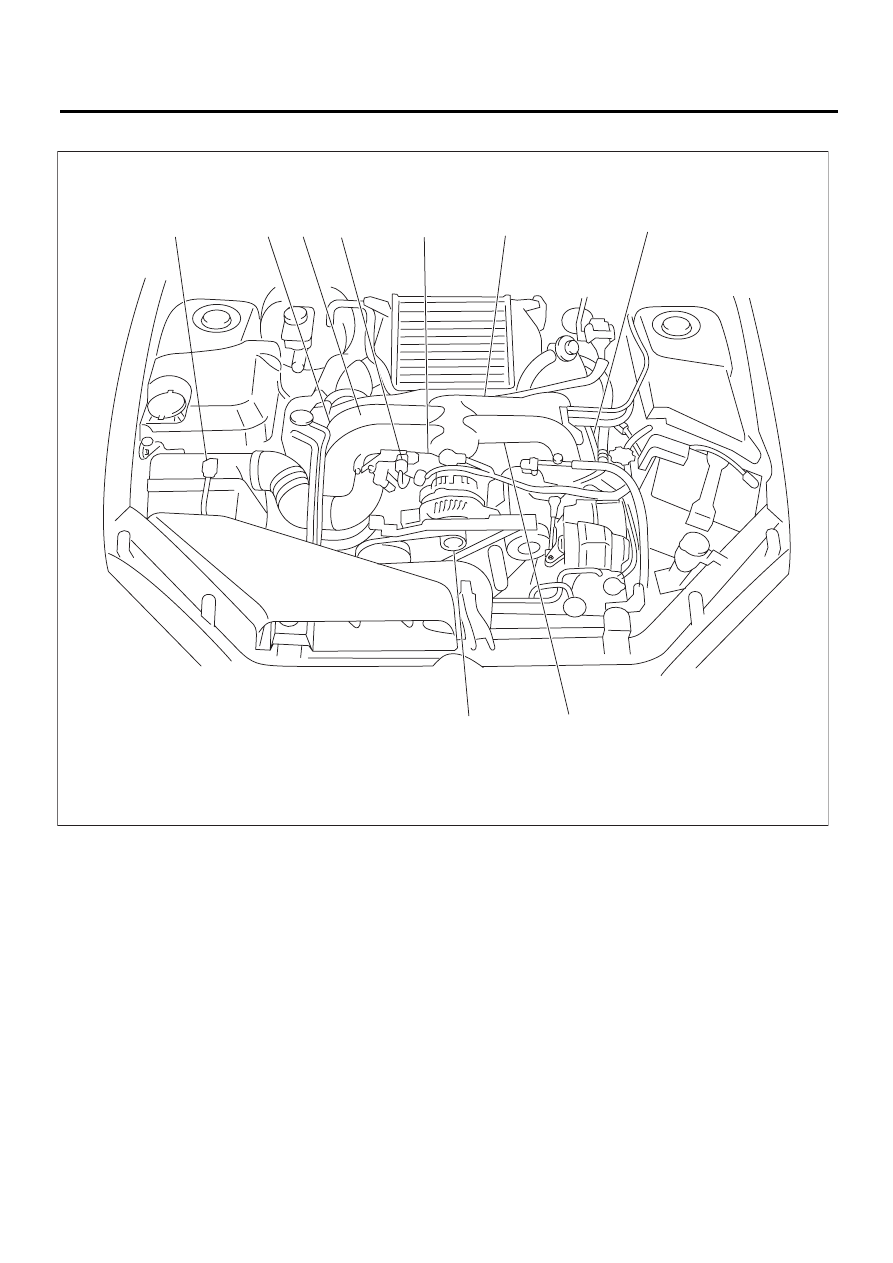

2. ДАТЧИК

(1)

Датчик абсолютного давления в
коллекторе

(5)

Датчик положения впускного
распределительного вала

(8)

Датчик давления вторичного
воздуха (со встроенным правым
клапаном подачи вторичного
воздуха)

(2)

Датчик температуры охлаждаю-
щей жидкости

(6)

Датчик угла поворота коленча-
того вала

(3)

Блок электронной дроссельной
заслонки

(7)

Датчик массового расхода и
температуры впускаемого воз-
духа

(4)

Датчик детонации

EN-05113

(7)

(5)

(1)

(2)

(3)

(5)

(6)

(4)

(8)

EN(H4DOTC)(diag)-11

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

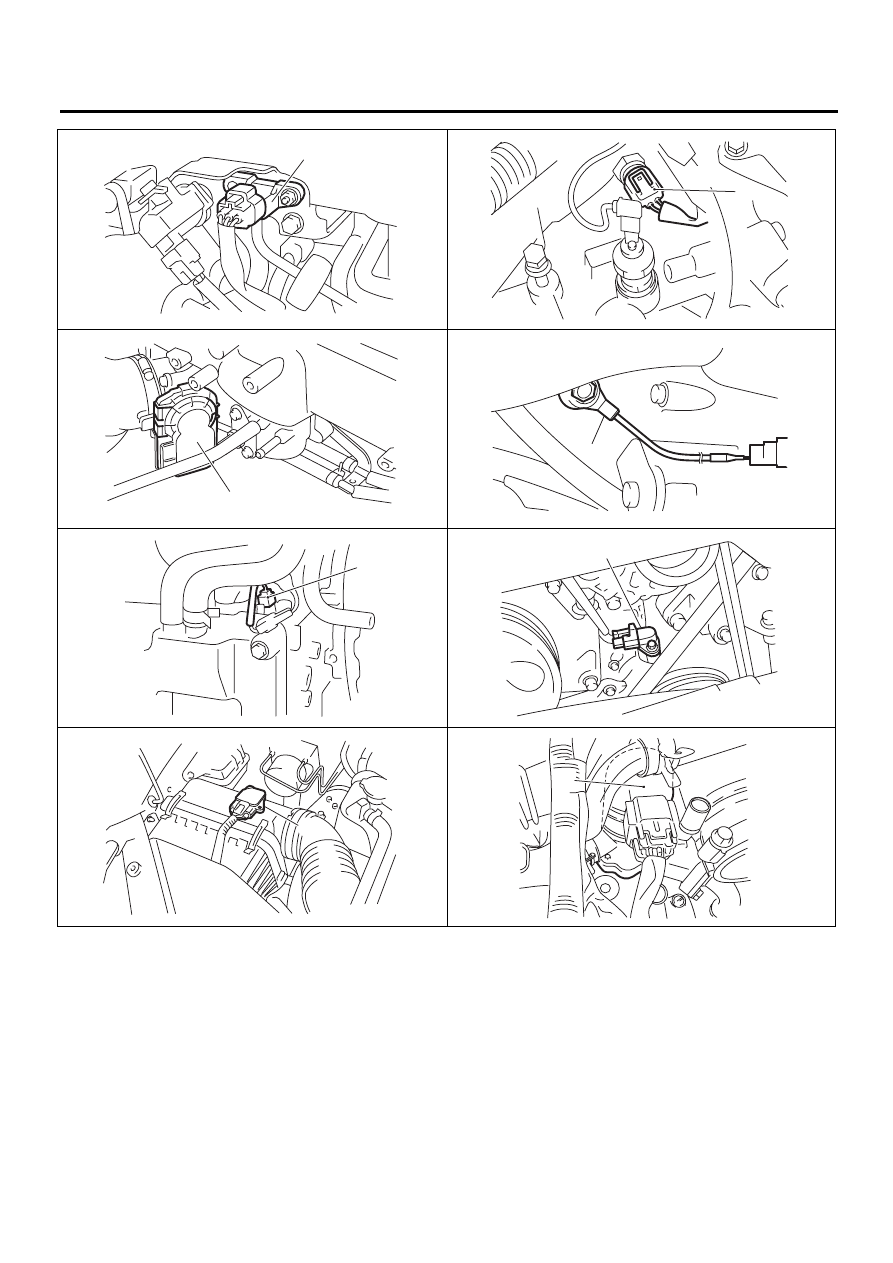

EN-01927

(1)

EN-00295

(2)

EN-01928

(3)

EN-02169

(4)

EN-01798

(5)

EN-05114

(6)

EN-05115

(7)

EN-05406

(8)
