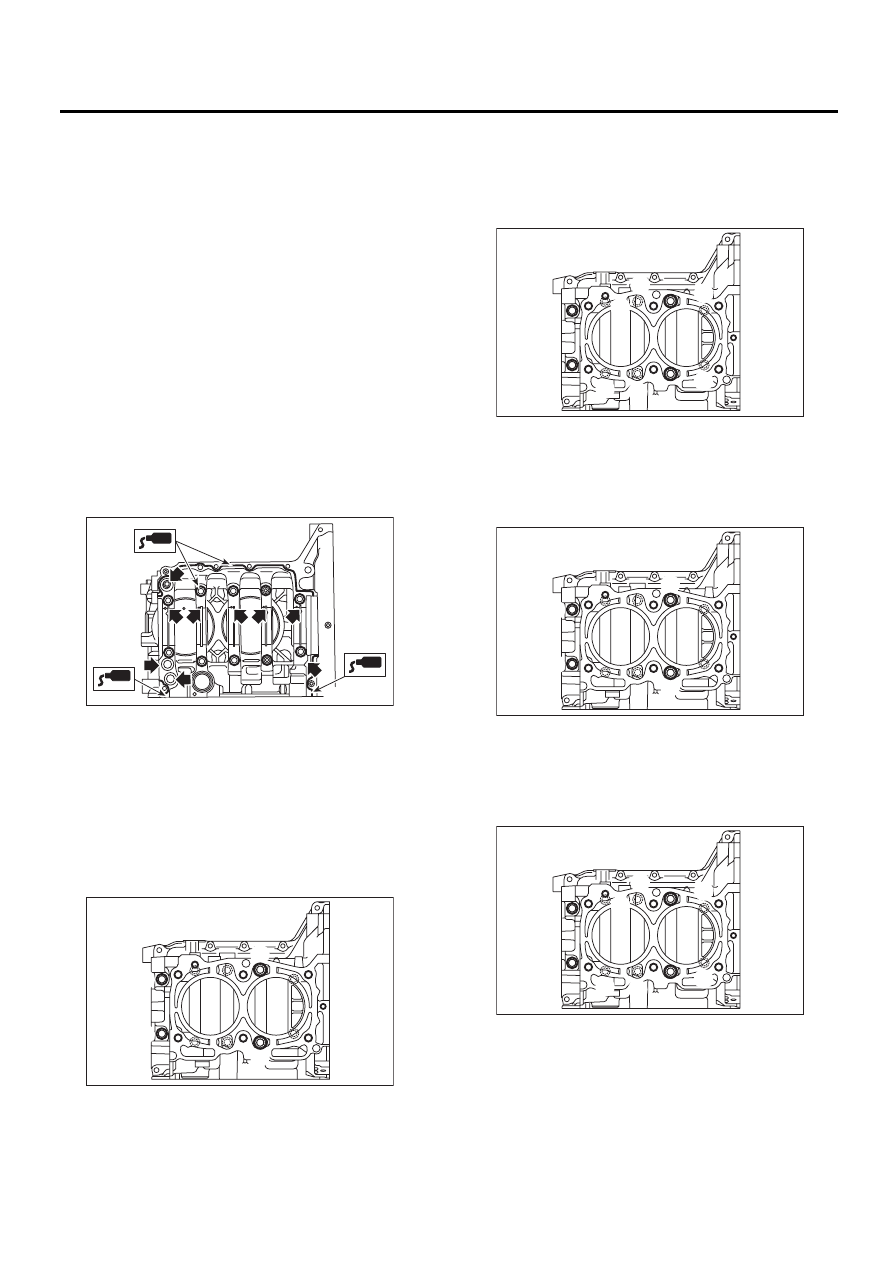

ME(H4DOTC)-78

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

1) Удалите масло с сопряженных поверхностей
блока цилиндров перед установкой. Нанесите
слой моторного масла на вкладыши и шейки
коленчатого вала.
2) Разместите коленчатый вал и уплотнитель-
ного кольцо на блоке цилиндров (правом).

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.
3) Нанесите прокладочный герметик на сопря-
женные поверхности блока цилиндров (право-
го) и установите блок цилиндров (левый).

ПРИМЕЧАНИЕ:
• Установку производите в течение 5 минут
после нанесения прокладочного герметика.
• Не допускайте попадания прокладочного
герметика на канавки уплотнительных колец,
масляные каналы, канавки подшипников и т.д.

Прокладочный герметик:

THREE BOND 1217G (Деталь №
K0877Y0100) или эквивалентный

4) Нанесите слой моторного масла на шайбу и
резьбу болта.

ПРИМЕЧАНИЕ:
Используйте новую уплотнительную шайбу.
5) Затяните 10-мм соединительные болты бло-
ка цилиндров на левой стороне (A — D) в алфа-
витном порядке.

Момент затяжки:

10 Нм (1,0 кгс-м, 7,4 фунт-сила-фут)

6) Затяните 10-мм соединительные болты бло-
ка цилиндров на правой стороне (E — J) в ал-
фавитном порядке.

Момент затяжки:

10 Нм (1,0 кгс-м, 7,4 фунт-сила-фут)

7) Сильнее затяните соединительные болты
блока цилиндров на левой стороне (A — D) в
алфавитном порядке.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

8) Сильнее затяните соединительные болты
блока цилиндров на правой стороне (E — J) в
алфавитном порядке.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

ME-00145

ME-00779

(A)

(B)

(D)

(C)

ME-00780

(J)

(H)

(G)

(E)

(F)

(I)

ME-00779

(A)

(B)

(D)

(C)

ME-00780

(J)

(H)

(G)

(E)

(F)

(I)

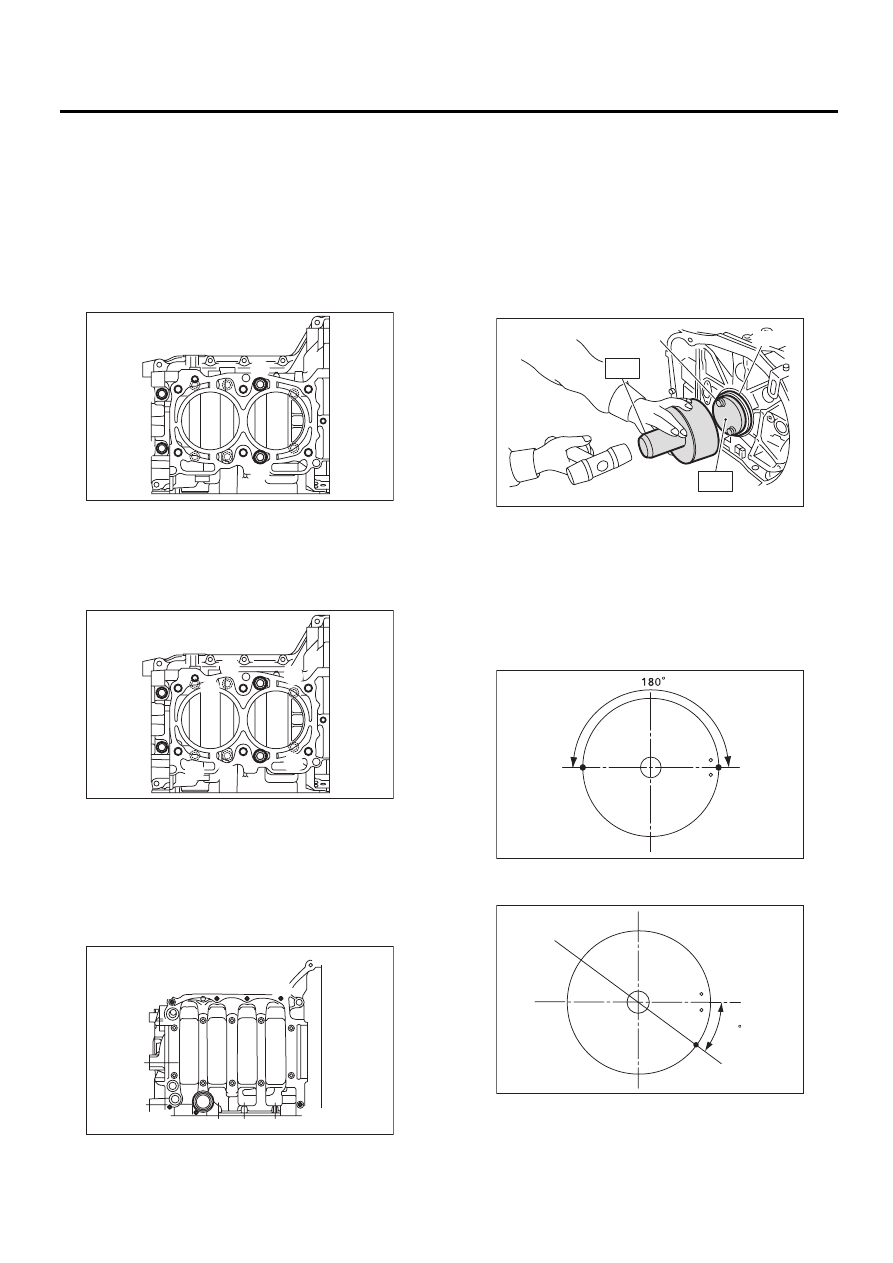

ME(H4DOTC)-79

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

9) Сильнее затяните соединительные болты
блока цилиндров на левой стороне (A — D) в
алфавитном порядке.
• (A), (C): На указанный угол затяжки

Угол затяжки:

90°

• (B), (D): С указанным моментом затяжки

Момент затяжки:

40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)

10) Сильнее затяните соединительные болты
блока цилиндров на правой стороне (E — J) в
алфавитном порядке.

Угол затяжки:

90°

11) Затяните 8-мм и 6-мм соединительные бол-
ты блока цилиндров на левой стороне (A — Н) в
алфавитном порядке.

Момент затяжки:

(A) — (G): 25 Нм (2,5 кгс-м, 18,4 фунт-сила-
фут)
(H): 6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

12) Нанесите слой моторного масла на край
сальника и установите задний сальник при по-
мощи специальных инструментов ST1 и ST2.

ПРИМЕЧАНИЕ:
Используйте новый задний сальник.
ST1

499597100

НАПРАВЛЯЮЩАЯ САЛЬ-
НИКА КОЛЕНЧАТОГО ВАЛА

ST2

499587200

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА
КОЛЕНЧАТОГО ВАЛА

13) Расположите зазор кольца в точке (A) или
(B), как показано на рисунке.
14) Расположите зазор второго кольца в 180°
на противоположной стороне от зазора верх-
него кольца.

15) Расположите зазор верхней кромки масло-
съемного кольца в точке (С) на рисунке.

ME-00779

(A)

(B)

(D)

(C)

ME-00780

(J)

(H)

(G)

(E)

(F)

(I)

ME-00147

(B)

(C)

(D)

(E)

(F)

(G)

(H)

(A)

(A) Задний сальник

(B) Крепежный болт маховика

ME-00148

ST1

ST2

(B)

(A)

ME-00718

(A)

(B)

ME-02087

(C)

25

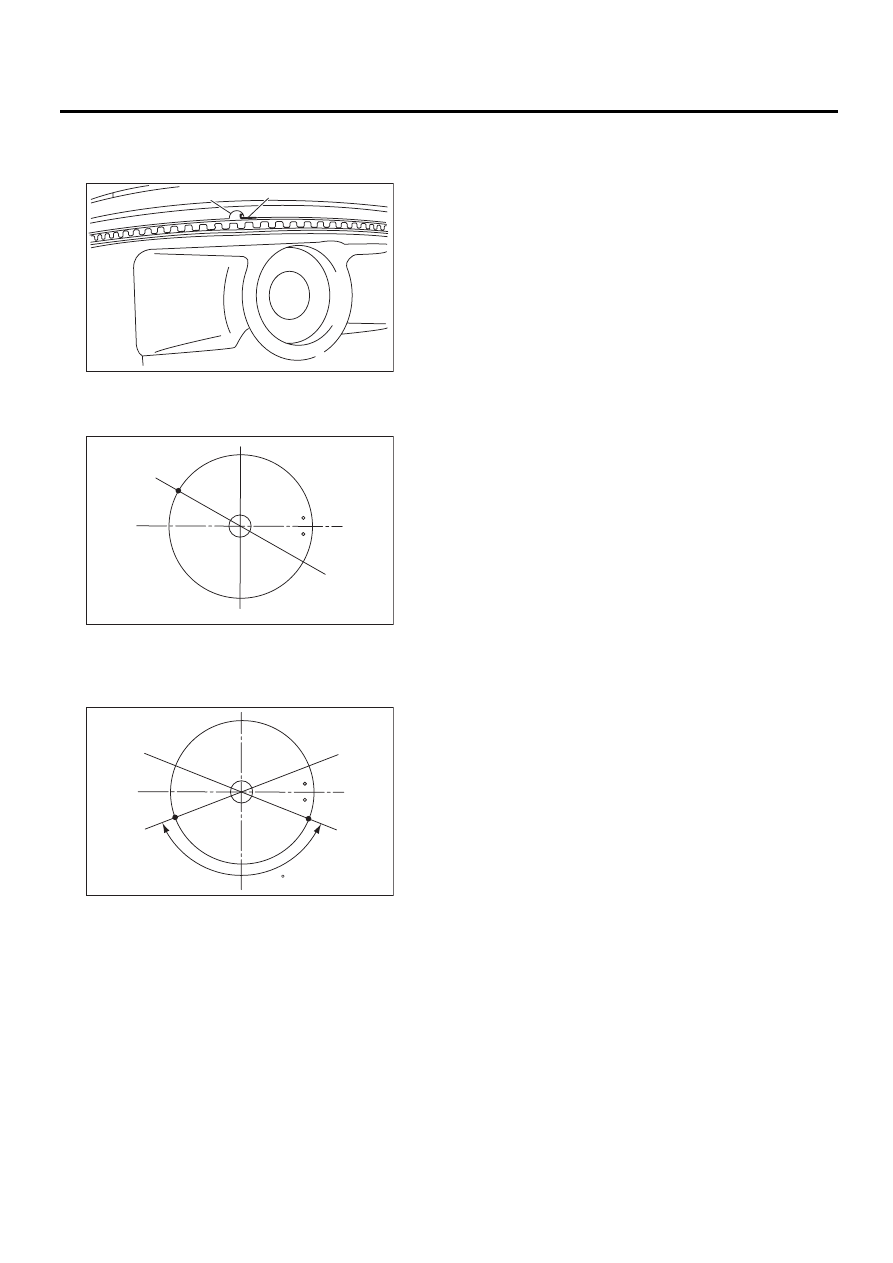

ME(H4DOTC)-80

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

16) Совместите стопор вращения верхней
кромки маслосъемного кольца (E) с боковым
отверстием (D) на поршне.

17) Разместите зазор расширителя в точке (F)
на рисунке, в 180° на противоположной сторо-
не от (C).

18) Расположите зазор нижней кромки масло-
съемного кольца в точке (G), расположенной в
120° по часовой стрелке от точки (C), как пока-
зано на рисунке.

ПРИМЕЧАНИЕ:
• Убедитесь, что зазоры колец не расположе-
ны в одном направлении.
• Убедитесь, что зазоры колец не находятся в
зоне юбки поршня.

ME-02471

(E)

(D)

ME-02088

(F)

ME-02089

120

(C)

(G)

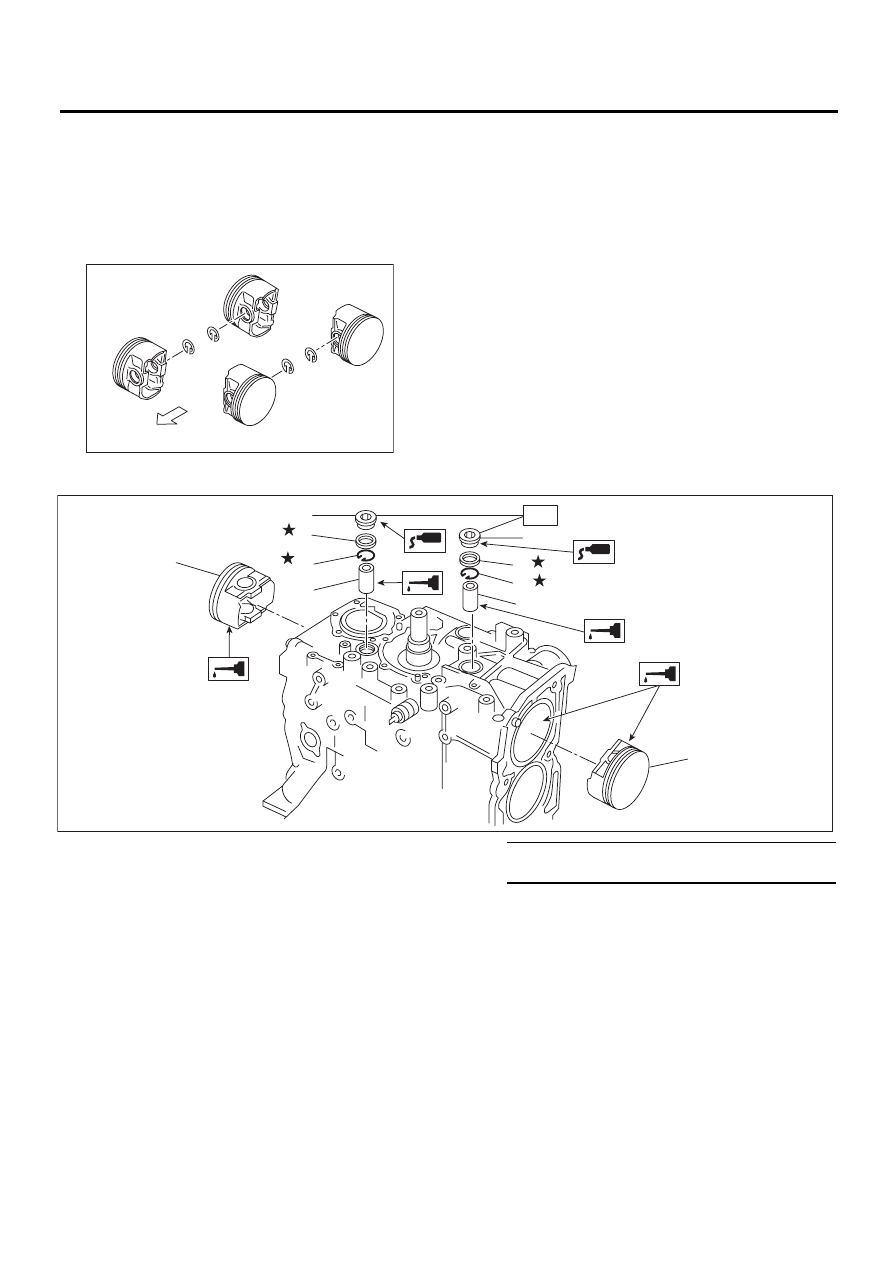

ME(H4DOTC)-81

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

19) Установите стопорное кольцо.
Перед размещением поршней в цилиндрах, ус-
тановите стопорные кольца в отверстия порш-
ней, расположенных напротив сервисных от-
верстий.

ПРИМЕЧАНИЕ:
Используйте новые стопорные кольца.

(A) Переднее направление

ME-00306

№4

№3

№2

№1

(A)

(1)

Поршень

(4)

Прокладка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Поршневой палец

(5)

Заглушка сервисного отверстия

T: 70 (7,1, 51,6)

(3)

Стопорное кольцо









ME-02442

(1)

(1)

(2)

(2)

(3)

(3)

(4)

(4)

(5)

(5)

T
