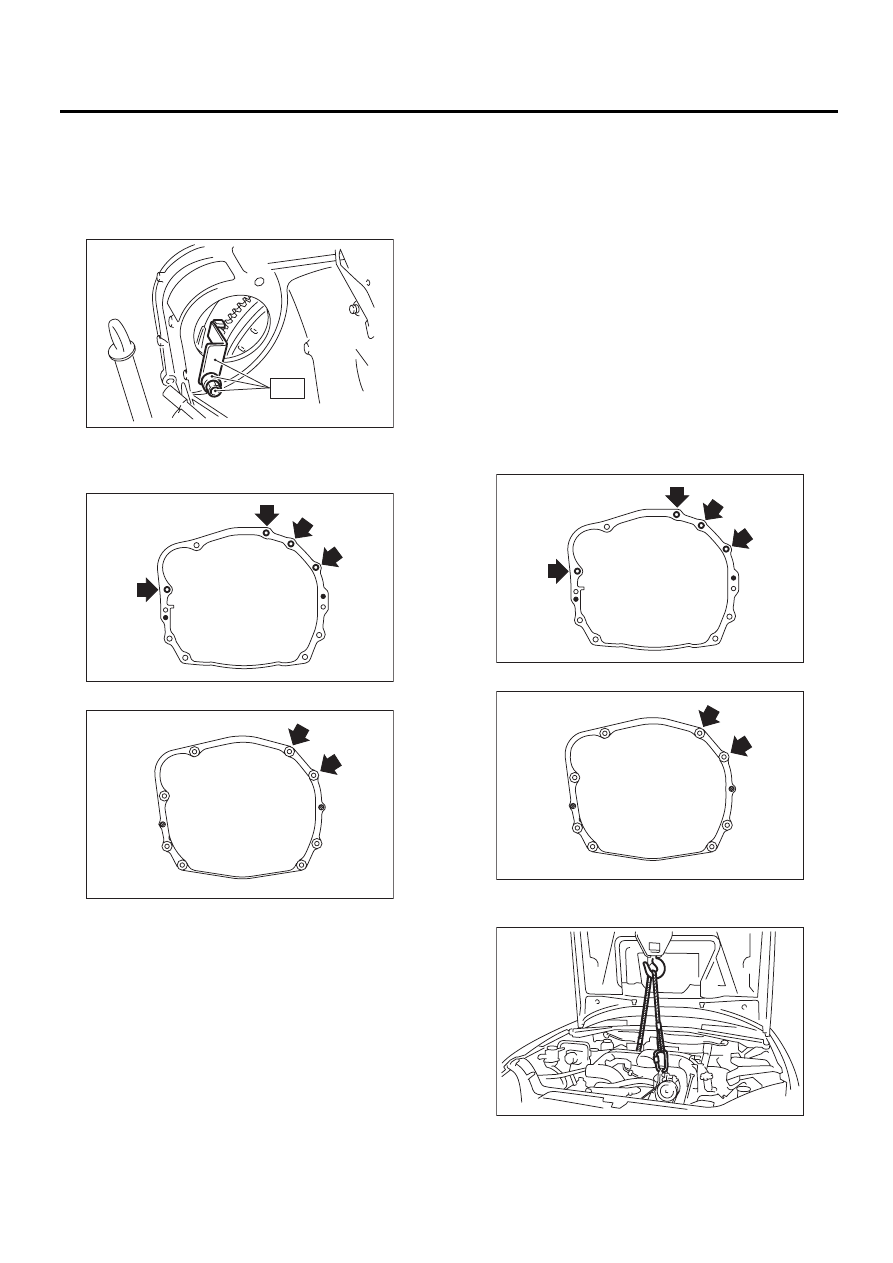

ME(H4DOTC)-34

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

26) Разделение двигателя и трансмиссии.

(1) Снимите стартер.
<См. SC(H4SO)-6, СНЯТИЕ, Стартер.>
(2) Присоедините специальный инструмент к
корпусу гидротрансформатора. (Модель AT)

ST

498277200

КОМПЛЕКТ СТОПОРА

(3) Отверните болты и гайки, которые крепят
верхнюю часть трансмиссии к двигателю.
• Модель  AT

• Модель  MT

27) Снимите двигатель с автомобиля.

(1) Слегка приподнимите двигатель.
(2) Поднимите трансмиссию при помощи га-
ражного домкрата.
(3) Сдвиньте двигатель в горизонтальном
направлении, пока главный вал не выйдет
из корзины сцепления.
(4) Медленно извлеките двигатель из мо-
торного отсека.

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не повредить сосед-
ние детали или панели кузова шкивом колен-
чатого вала, щупом уровня масла и т.д.
28) Снимите опоры двигателя с двигателя.

B: УСТАНОВКА

1) Установите опоры двигателя на двигатель.

Момент затяжки:

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

2) Нанесите небольшое количество смазки на
шлицы главного вала. (Модель MT)
3) Разместите двигатель в моторном отсеке и
совместите его с трансмиссией.

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не повредить сосед-
ние детали или панели кузова шкивом колен-
чатого вала, щупом уровня масла и т.д.
4) Затяните болты, которые крепят верхнюю
часть трансмиссии к двигателю.

Момент затяжки:

50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)

• Модель AT

• Модель MT

5) Снимите подъемное устройство и стальные
тросы.

6) Уберите гаражный домкрат.

ME-00049

ST

ME-00491

MT-01524

ME-00491

MT-01524

LU-00222

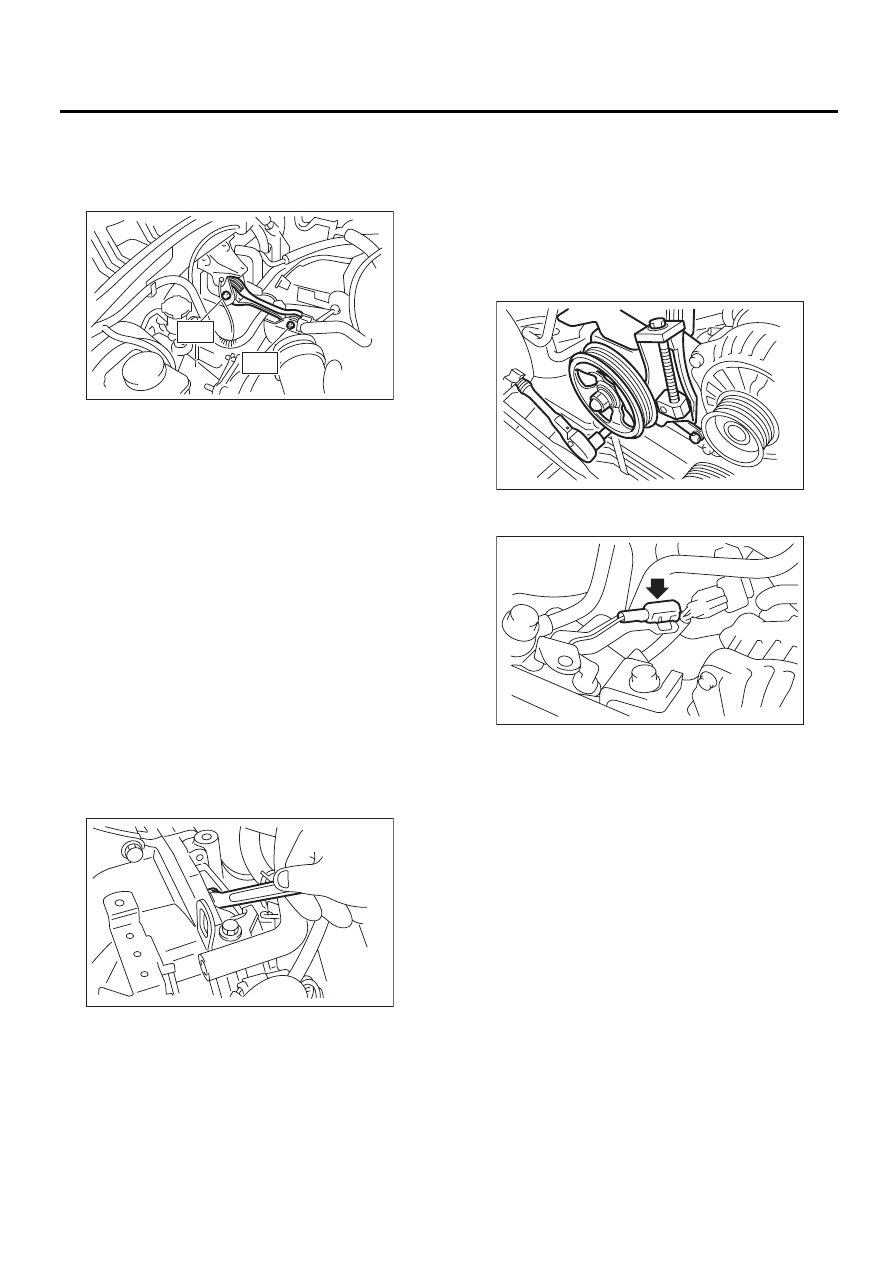

ME(H4DOTC)-35

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

7) Установите блокиратор раскачки.

Момент затяжки:

T1: 50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)
T2: 58 Нм (5,9 кгс-м, 42,8 фунт-сила-фут)

8) Снимите специальный инструмент с корпуса
гидротрансформатора. (Модель AT)

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не уронить специ-
альный инструмент в корпус трансформатора
при снятии.
ST

498277200

КОМПЛЕКТ СТОПОРА

9) Установите стартер. <См. SC(H4SO)-6, УС-
ТАНОВКА, Стартер.>
10) Установите муфту гидротрансформатора
на ведущий диск. (Модель AT)

(1) Затяните болты, которые крепят муфту
гидротрансформатора к ведущему диску.
(2) Затяните остальные болты, поворачи-
вая двигатель при помощи специального
ключа.

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не уронить болты в
корпус муфты гидротрансформатора.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

11) Установите пробку в сервисное отверстие.

12) Установите насос усилителя рулевого уп-
равления.

(1) Установите насос усилителя рулевого
управления.

Момент затяжки:

Момент затяжки приведен в подразделе
“УЗЕЛ” раздела “Усилитель рулевого уп-
равления”. <См. PS-4, УЗЕЛ, Общие сведе-
ния.>

(2) Подключите разъем датчика насоса уси-
лителя рулевого управления.

(3) Установите и отрегулируйте передний
ремень. <См. ME(H4DOTC)-41, ПЕРЕДНИЙ
РЕМЕНЬ, УСТАНОВКА, Клиновидный ре-
мень.>

13) Поднимите автомобиль на подъемнике.

ME-03565

T2

T1

ME-00044

ME-00037

ME-00035

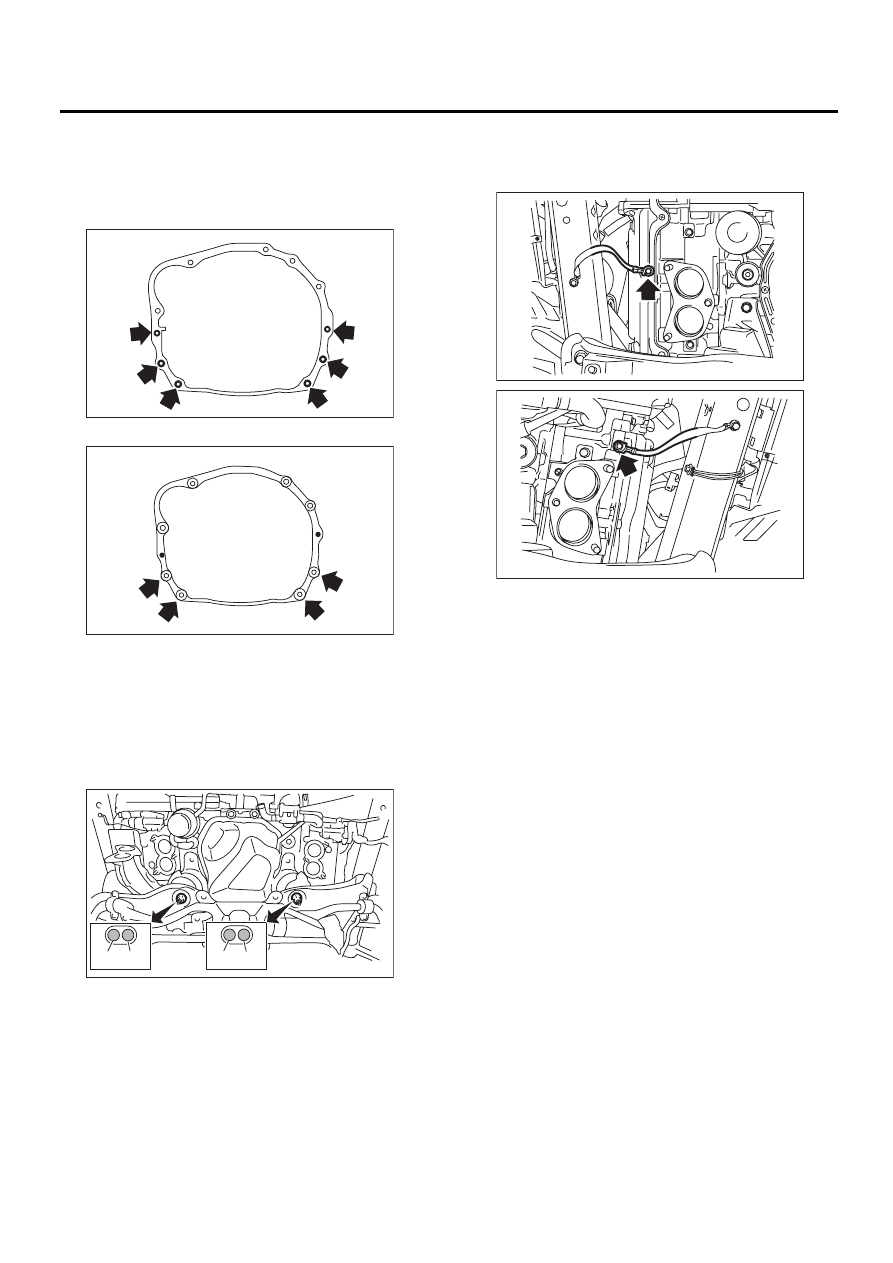

ME(H4DOTC)-36

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

14) Затяните болты и гайки, которые крепят
нижнюю часть трансмиссии к двигателю.

Момент затяжки:

50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)

• Модель AT

• Модель MT

15) Затяните гайки, которые крепят опоры
двигателя на поперечной балке.

ПРИМЕЧАНИЕ:
Убедитесь в надежном креплении гаек (A) и на-
правляющих выступов (B) опор двигателя.

Момент затяжки:

85 Нм (8,7 кгс-м, 62,7 фунт-сила-фут)

16) Присоедините провод массы.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

17) Установите переднюю и центральную вы-
хлопные трубы.
<См. EX(H4DOTC)-7, УСТАНОВКА, Передняя
выхлопная труба.> <См. EX(H4DOTC)-9, УСТА-
НОВКА, Центральная выхлопная труба.>
18) Опустите автомобиль.
19) Присоедините следующие шланги.

(1) Шланги подачи топлива, возврата топ-
лива и отвода паров топлива.
(2) Впускной и выпускной шланги отопителя
(3) Вакуумный шланг усилителя тормозной
системы

20) Подключите следующие разъемы и клеммы.

(1) Клемма массы двигателя

Момент затяжки:

14 Нм (1,4 кгс-м, 10,3 фунт-сила-фут)

(2) Разъемы жгута проводки двигателя
(3) Разъем и клемму генератора

Момент затяжки:

15 Нм (1,5 кгс-м, 11,1 фунт-сила-фут)

(4) Разъем компрессора кондиционера

21) Установите промежуточный охладитель.
<См. IN(H4DOTC)-12, УСТАНОВКА, Промежу-
точный охладитель.>
22) Установите напорные шланги кондиционера.
<См. AC-35, УСТАНОВКА, Шланги и трубки.>
23) Установите радиатор. <См. CO(H4DOTC)-21,
УСТАНОВКА, Радиатор.>

AT-03238

MT-00077

ME-03460

(A) (B)

(B) (A)

ME-03376

ME-03377

ME(H4DOTC)-37

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

24) Установите заправочный бачок охлаждаю-
щей жидкости. <См. CO(H4DOTC)-30, УСТА-
НОВКА, Заправочный бачок охлаждающей
жидкости.>
25) Установите корпус воздушного фильтра и
воздухозаборный короб <См. IN(H4DOTC)-8,
УСТАНОВКА, Корпус воздушного фильтра.>
<См. IN(H4DOTC)-9, УСТАНОВКА, Воздухоза-
борный короб.>
26) Установите аккумулятор на автомобиль и
присоедините к нему провода.
27) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H4DOTC)-14, ЗАЛИВКА ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА,
Охлаждающая жидкость двигателя.>
28) Заправьте систему кондиционера хлада-
гентом. <См. AC-19, ПРОЦЕДУРА, Процедура
заправки хладагента.>
29) Проверьте уровень ATF и пополните его
при необходимости. (модель AT) <См. 5AT-28,
ПРОВЕРКА, ATF.>
30) Установите крышку коллектора.
31) Уберите стойку капота и закройте капот.
32) Опустите автомобиль на подъемнике.

C: ПРОВЕРКА

1) Убедитесь в плотной посадке трубок, шлан-
гов и хомутов.
2) Убедитесь в том, что уровень охлаждающей
жидкости соответствует техническим требова-
ниям.
3) Убедитесь в том, что уровень ATF соответс-
твует техническим требованиям. (Модель AT)
4) Запустите двигатель и проверьте его на
предмет утечек топлива, выхлопных газов, ох-
лаждающей жидкости двигателя и т.д. Также
проверьте на любые шумы или вибрации.
