IN(H4DOTC)-4

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

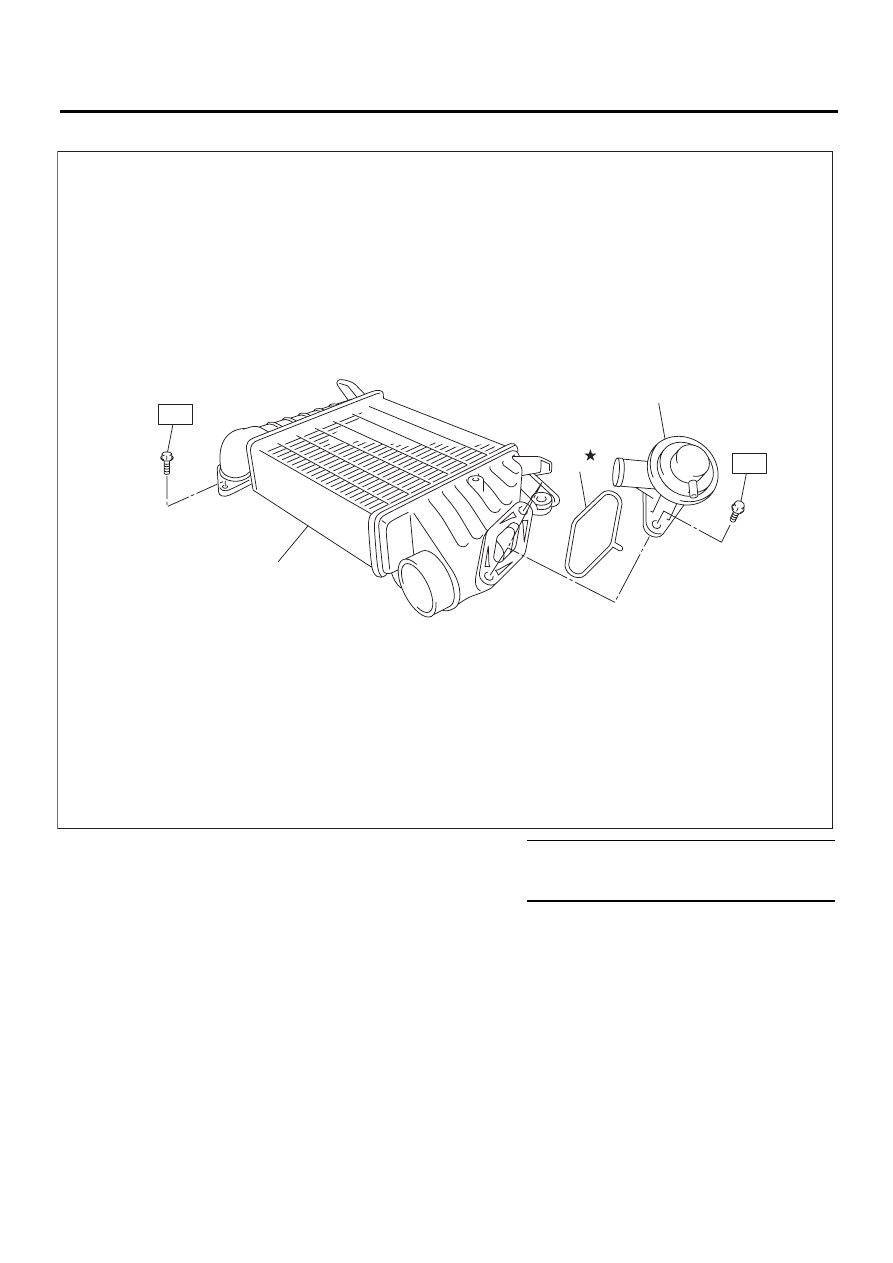

3. ПРОМЕЖУТОЧНЫЙ ОХЛАДИТЕЛЬ

(1)

Промежуточный охладитель

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Уплотнительное кольцо

T1: 6,5 (0,66, 4,8)

(3)

Воздушный перепускной клапан

T2: 16 (1,6, 11,8)

IN-02075

T2

(1)

(2)

(3)

T1

IN(H4DOTC)-5

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

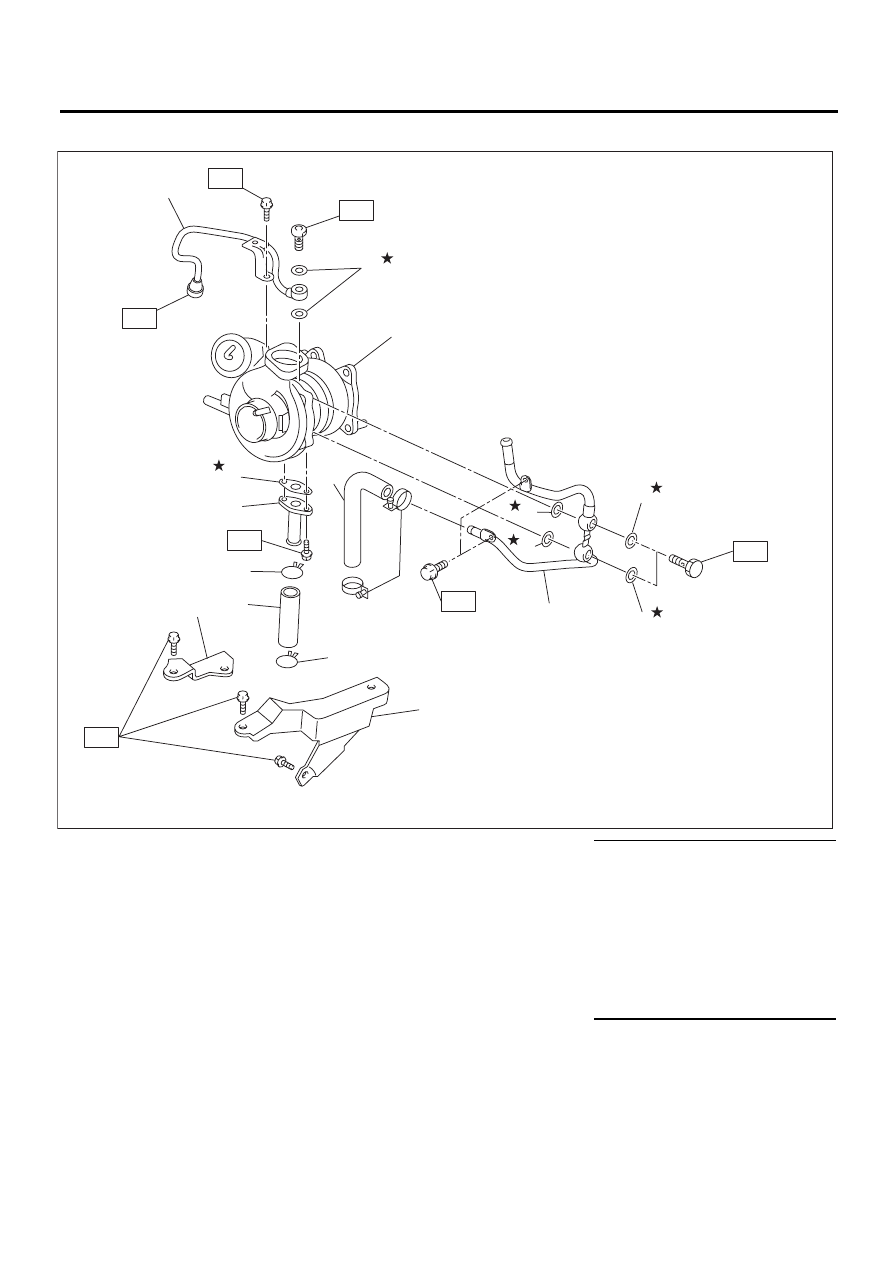

4. ТУРБОНАГНЕТАТЕЛЬ

(1)

Трубка подачи масла

(9)

Зажим

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(2)

Металлическая прокладка

(10) Шланг отвода масла

T1: 4,9 (0,5, 3,6)

(3)

Турбонагнетатель

(11) Правый кронштейн турбонагнетателя

T2: 5 (0,5, 3,7)

(4)

Водяная трубка

(12) Левый кронштейн турбонагнетателя

T3: 7,8 (0,8, 5,8)

(5)

Хомут

T4: 16 (1,6, 11,8)

(6)

Шланг охлаждающей жидкости





T5: 20 (2,0, 14,8)

(7)

Прокладка



T6: 23 (2,3, 17,0)

(8)

Трубка отвода масла





T7: 33 (3,4, 24,6)

IN-02234

T4

T1

(3)

(8)

(4)

(5)

(9)

(9)

(6)

(12)

(2)

(2)

(2)

(7)

(2)

(11)

(10)

T7

T2

T5

T6

(1)

(2)

T3

IN(H4DOTC)-6

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

IN(H4DOTC)-7

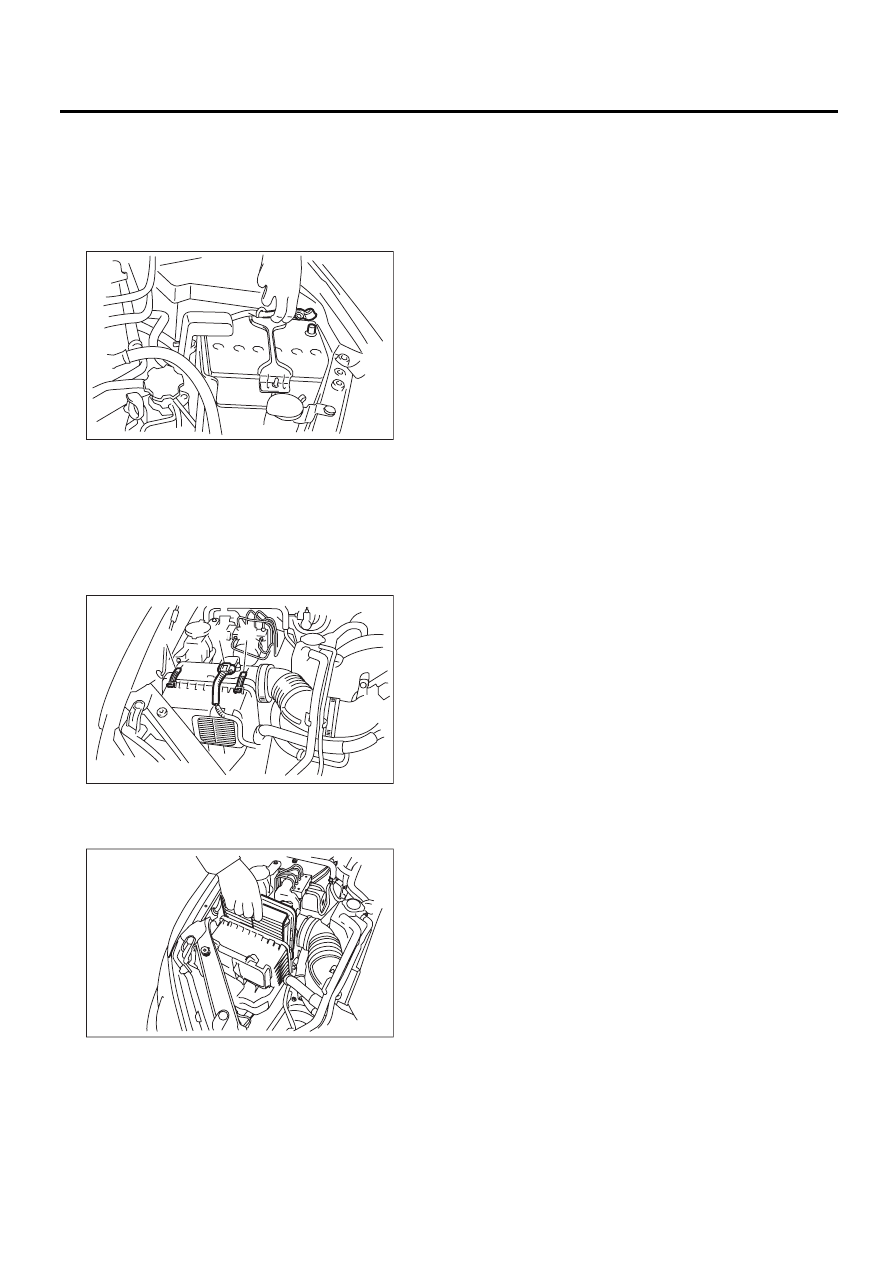

Фильтрующий элемент воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

2. Фильтрующий элемент

воздушного фильтра

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите воздухозаборный короб.
<См. IN(H4DOTC)-9, СНЯТИЕ, Воздухозаборный
короб.>
4) Отсоедините разъем (A) от датчика массо-
вого расхода воздуха и температуры впускае-
мого воздуха.
5) Снимите с корпуса воздушного фильтра
фиксатор (B).

6) Откройте корпус воздушного фильтра (за-
днюю часть) и извлеките фильтрующий эле-
мент воздушного фильтра.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
При замене фильтрующего элемента воздуш-
ного фильтра используйте оригинальный
фильтрующий элемент Subaru, соответству-
ющий типу двигателя. Использование других
фильтрующих элементов воздушного филь-
тра может негативно сказаться на характе-
ристиках двигателя.

ПРИМЕЧАНИЕ:
Убедитесь в отсутствии посторонних веществ
в корпусе воздушного фильтра.

C: ПРОВЕРКА

Замените при сильном повреждении или за-
грязнении.

IN-00203

(A)

(B)

(B)

IN-02254

IN-02255
