EC(H4DOTC)-6

Адсорбер

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

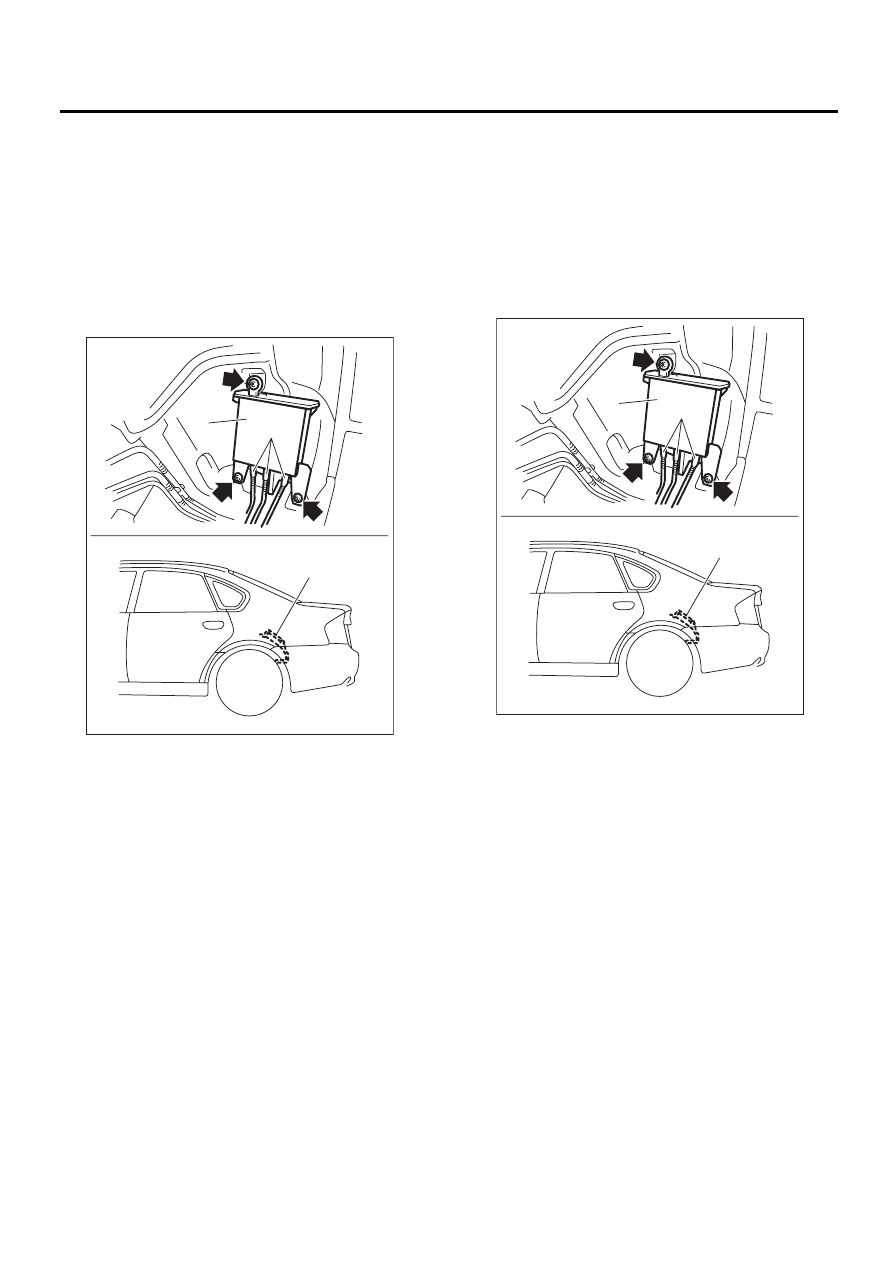

4. Адсорбер

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите левое заднее колесо.
4) Снимите левый задний брызговик.
5) Снимите щиток адсорбера.
6) Отсоедините быстроразъемный соедини-
тель (A).
7) Снимите адсорбер (B) с кузова.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Проверьте, нет ли повреждений и грязи на быс-
троразъемном соединителе. При необходимос-
ти, очистите сопряженную поверхность трубки.

Момент затяжки:

8,3 Нм (0,85 кгс-м, 6,1 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния адсорбера и шлангов адсорбера.

EC-02027

(B)

(B)

(A)

EC-02027

(B)

(B)

(A)

EC(H4DOTC)-7

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

5. Электромагнитный клапан

управления продувкой
адсорбера

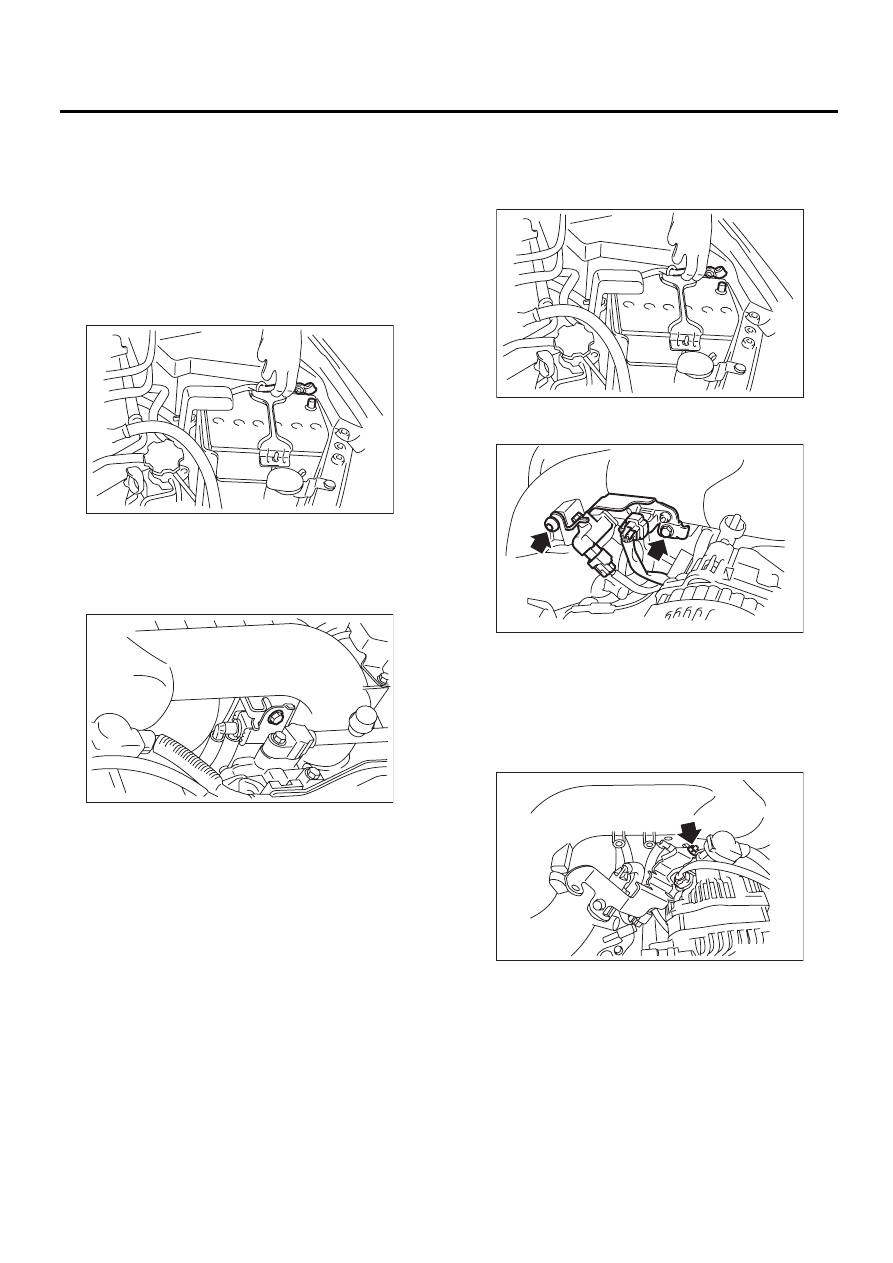

A: СНЯТИЕ

1. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА 1

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Отверните болты, которые крепят электро-
магнитный клапан управления продувкой ад-
сорбера 1 к впускному коллектору и отсоеди-
ните разъем от электромагнитного клапана уп-
равления продувкой адсорбера 1.

4) Отсоедините шланг отвода паров топлива от
впускного коллектора и узла топливной трубки.

2. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА 2

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите узел кронштейна электромагнитно-
го клапана с впускного коллектора.

4) Отсоедините разъем от электромагнитного
клапана управления продувкой адсорбера 2.
5) Отсоедините шланг отвода паров топлива от
впускного патрубка и узла топливной трубки.
6) Снимите электромагнитный клапан управле-
ния продувкой адсорбера 2 с узла кронштейна
электромагнитного клапана.

IN-00203

EC-02200

IN-00203

EC-00219

EC-02266

EC(H4DOTC)-8

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

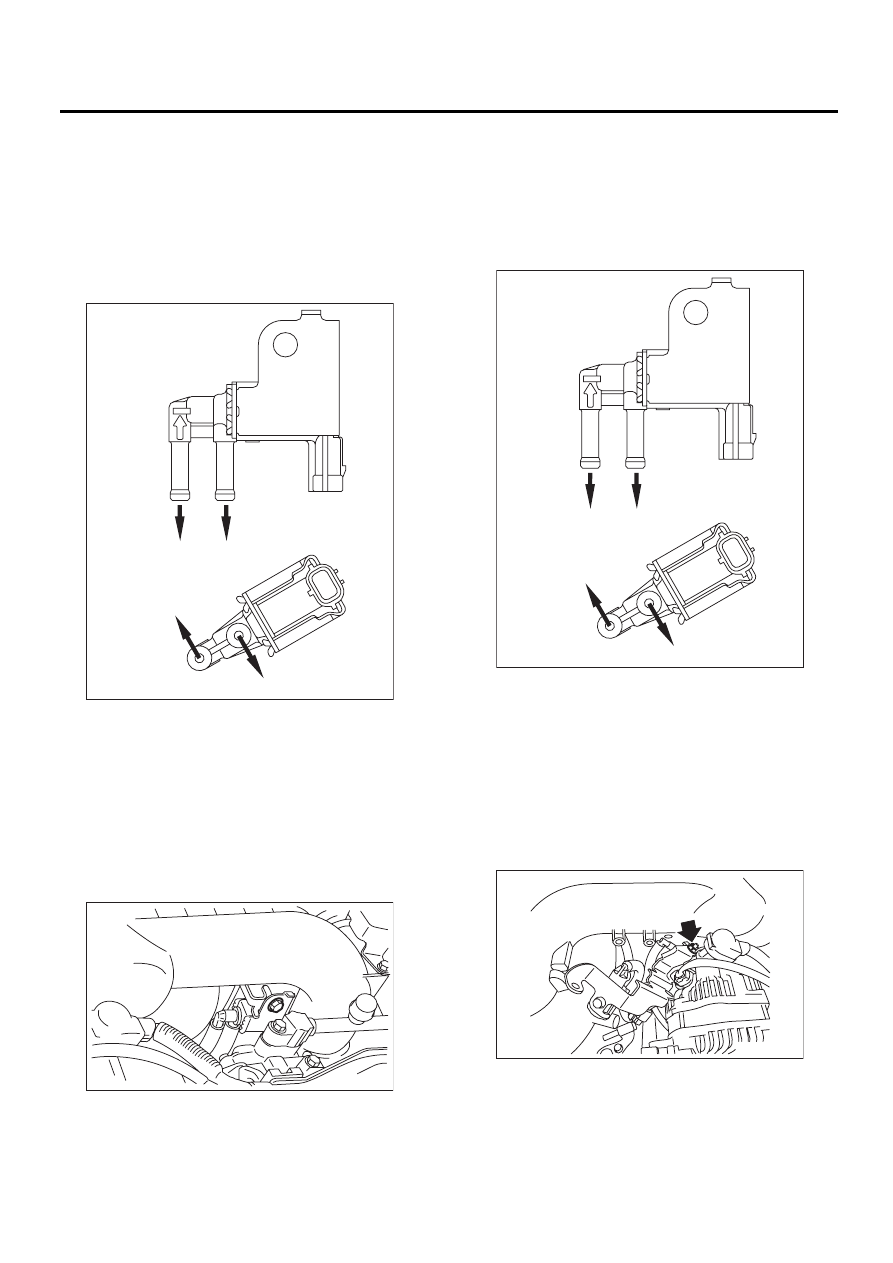

B: УСТАНОВКА

1. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА 1

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Присоедините шланг отвода паров топлива,
как показано на рисунке.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

2. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА 2

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Присоедините шланг отвода паров топлива,
как показано на рисунке.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

(A) Электромагнитный клапан управления про-

дувкой адсорбера 1

(B) Электромагнитный клапан управления про-

дувкой адсорбера 2

(a) К впускному коллектору

(b) К впускному патрубку

(c) К топливной трубке

(A)

(B)

(b)

(c)

(c)

(a)

EC-02201

EC-02200

(A) Электромагнитный клапан управления про-

дувкой адсорбера 1

(B) Электромагнитный клапан управления про-

дувкой адсорбера 2

(a) К впускному коллектору

(b) К впускному патрубку

(c) К топливной трубке

(A)

(B)

(b)

(c)

(c)

(a)

EC-02201

EC-02266

EC(H4DOTC)-9

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

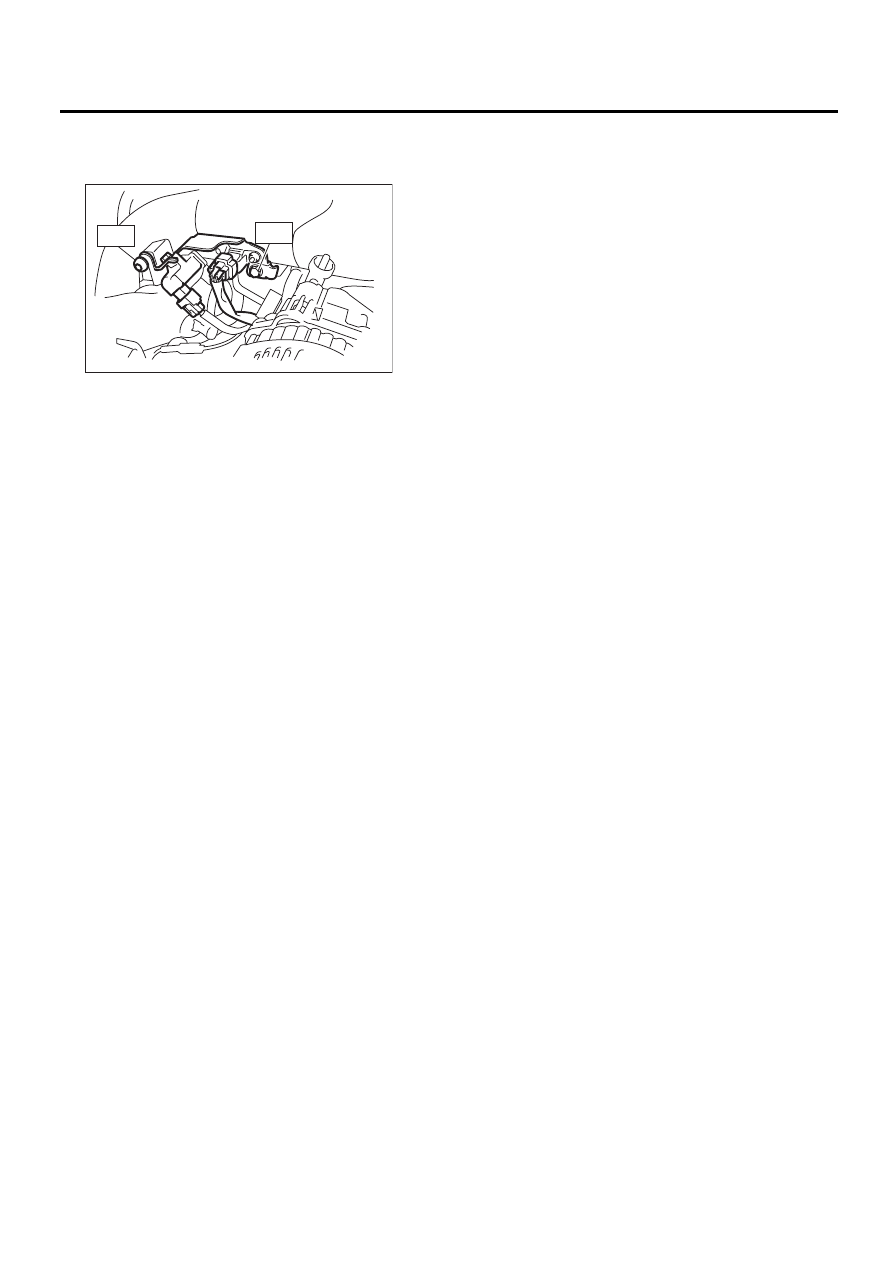

Момент затяжки:

T1: 17 Нм (1,7 кгс-м, 12,5 фунт-сила-фут)
T2: 19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

EC-02252

T2

T1
