FU(H4DOTC)-4

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Регулятор давления

(13) Левая трубка топливного инжек-

тора

(24) Кронштейн электромагнитно-

го клапана

(2)

Топливный шланг

(14) Правая трубка топливного инжек-

тора

(25) Вакуумный шланг В

(3)

Хомут

(15) Кронштейн электромагнитного

клапана

(26) Вакуумный шланг А

(4)

Электромагнитный клапан управ-
ления продувкой адсорбера 1

(16) Датчик абсолютного давления в

коллекторе

(27) Шланг воздушного управления

(5)

Вакуумный шланг D

(17) Фильтр

(6)

Вакуумный шланг С

(18) Впускной коллектор

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(7)

Прокладка впускного коллектора (19) Узел электромагнитного перепус-

кного клапана турбокомпрессора

T1: 1,25 (0,13, 0,94)

(8)

Направляющий штифт

T2: 6,4 (0,65, 4,7)

(9)

Узел клапана воздушного потока

(20) Вакуумный шланг

T3: 8,3 (0,85, 6,1)

(10)

Топливный инжектор

(21) Левый щиток топливной трубки

T4: 19 (1,9, 14,0)

(11)

Уплотнительное кольцо

(22) Правый щиток топливной трубки

T5: 25 (2,5, 18,4)

(12)

Электромагнитный клапан управ-
ления продувкой адсорбера 2

(23) Уплотнительное кольцо

FU(H4DOTC)-5

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

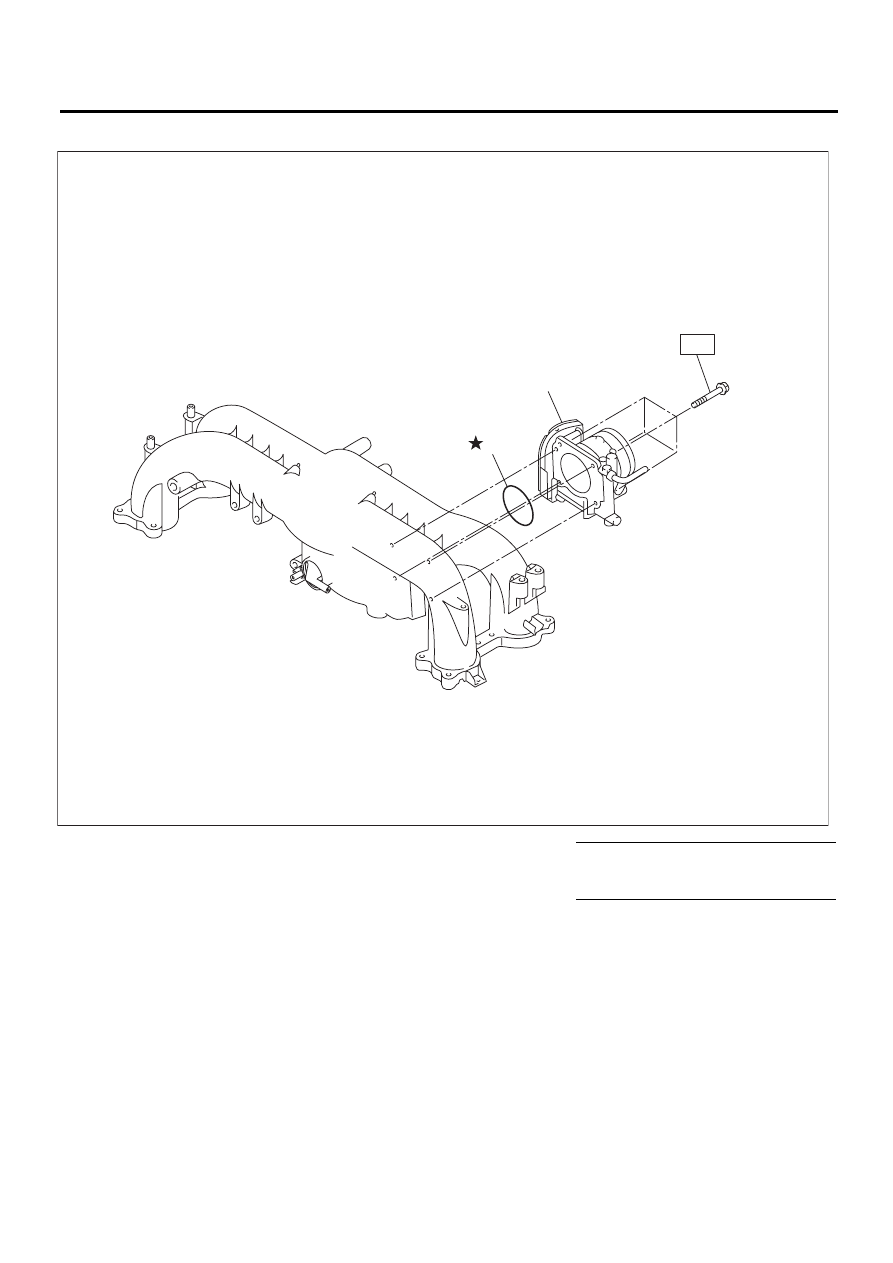

2. СИСТЕМА ВПУСКА ВОЗДУХА

(1)

Уплотнительное кольцо

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Корпус дроссельной заслонки

T: 8 (0,8, 5,9)

FU-03455

T

(1)

(2)

FU(H4DOTC)-6

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

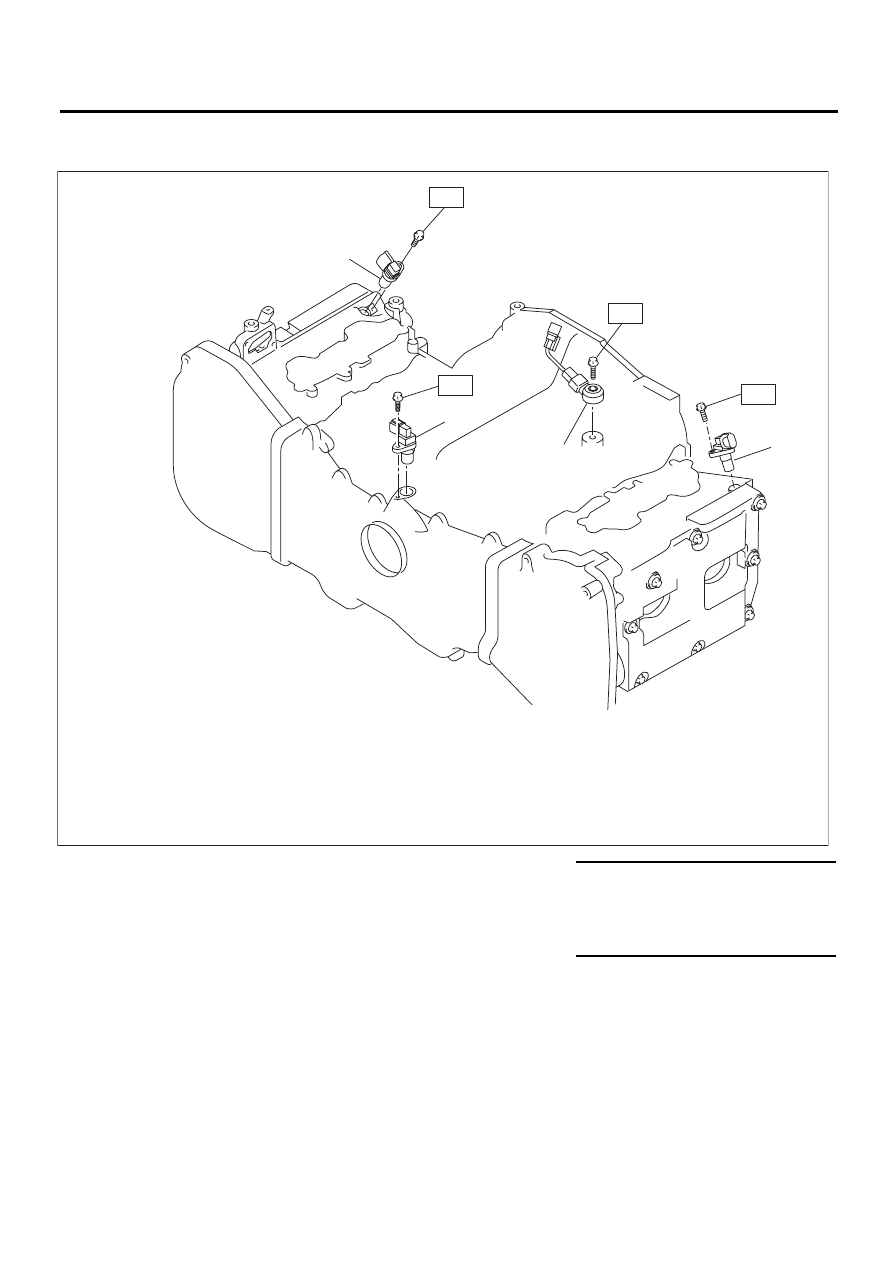

3. ДАТЧИКИ УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА, ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ДЕТОНАЦИИ

(1)

Датчик угла поворота коленча-
того вала

(4)

Правый датчик положения рас-
пределительного вала

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Датчик детонации





T1: 6,4 (0,65, 4,7)

(3)

Левый датчик положения рас-
пределительного вала





T2: 24 (2,4, 17,7)

FU-03083

(4)

(3)

(2)

(1)

T1

T1

T2

T1

FU(H4DOTC)-7

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

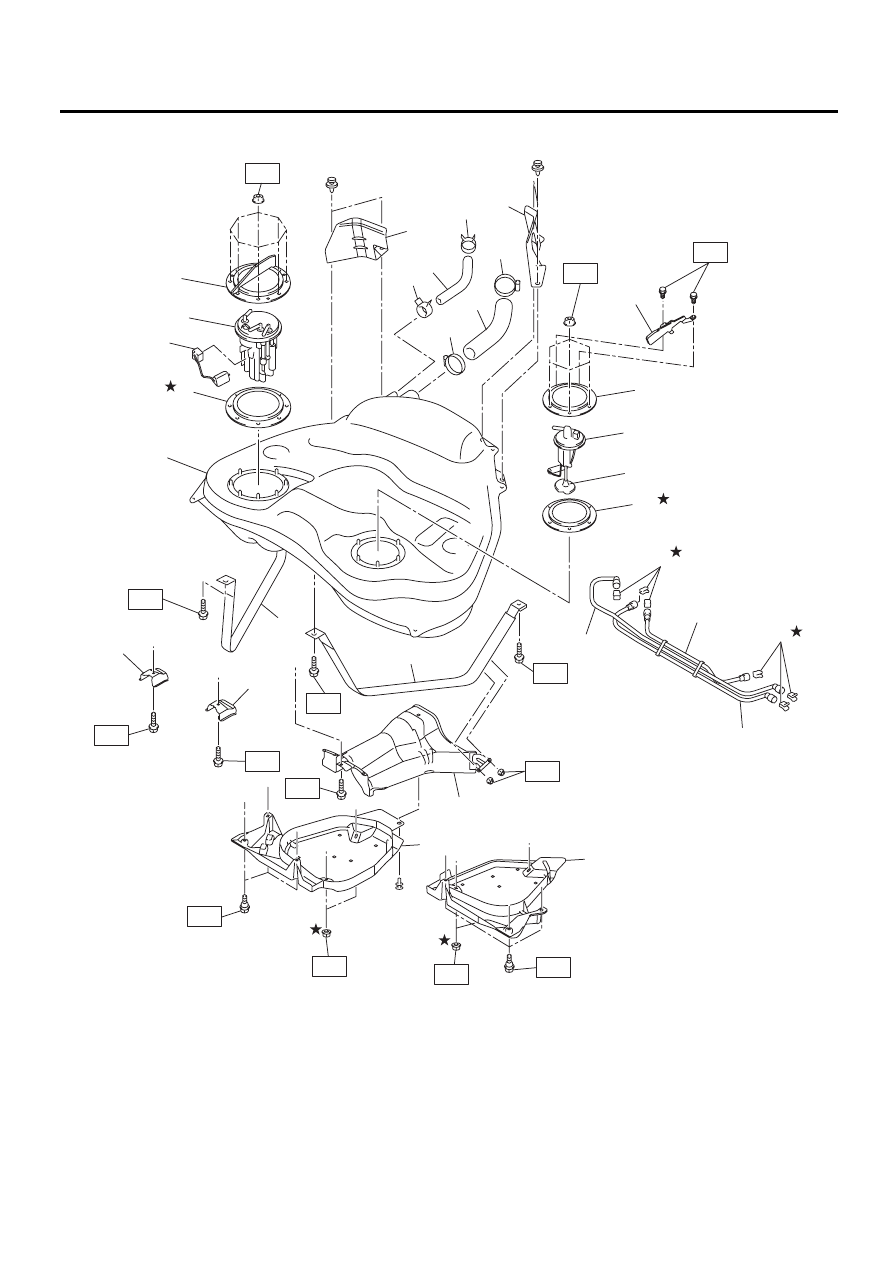

4. ТОПЛИВНЫЙ БАК

FU-02924

T4

T1

T4

T3

T3

T3

T2

T3

T3

T4

T1

(16)

(14)

(15)

(15)

(17)

(18)

(19)

(17)

(6)

(22)

(5)

(4)

(3)

(23)

(24)

(25)

(2)

(20)

(21)

(12)

(13)

(8)

(7)

(10)

(9)

(1)

T2

T3

(22)

T1

(27)

(11)

(26)
