EN(H4DO)(diag)-152

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

12 ПРОВЕРКА СОСТОЯНИЯ КОНТРОЛЬНОЙ ЛАМПЫ

ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ.
1) Очистите память при помощи Subaru Select
Monitor или универсального сканера. <См.
EN(H4DO)(diag)-52, Режим очистки памяти.>

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
<См. EN(H4DO)(diag)-35, Subaru Select Monitor.>
• Универсальный сканер
Обратитесь к руководству по эксплуатации универ-
сального сканера.
2) Запустите двигатель и проведите поездку в тече-
ние 10 минут или более.

Горит ли или мига-
ет контрольная
лампа обнаруже-
ния неисправнос-
ти?

Переходите к шагу
14.

Переходите к шагу
13.

13 ПРОВЕРКА ПРИЧИНЫ ПРОПУСКА ЗАЖИГАНИЯ.

Определена ли
причина пропуска
зажигания при ра-
ботающем двига-
теле?

Завершите диагнос-
тику, двигатель в
норме.

Устраните плохой
контакт в разъеме.
ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Плохой контакт в
разъеме катушки за-
жигания
• Плохой контакт в
разъеме топливного
инжектора на неис-
правных цилиндрах
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

14 ПРОВЕРКА СИСТЕМЫ ВПУСКА ВОЗДУХА.

Выявлены ли не-
поладки в систе-
ме впуска возду-
ха?

Устраните неисправ-
ность в системе впус-
ка воздуха.
ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Имеются ли утечки
или подсос воздуха в
результате ослабле-
ния или утери гаек и
болтов?
• Имеются ли трещи-
ны или другие разры-
вы в шлангах?

Переходите к шагу
15.

15 ПРОВЕРКА СИМПТОМОВ ПРОПУСКА ЗАЖИГА-

НИЯ.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Считайте КДН.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о по-
рядке работы, обратитесь к разделу “СЧИТЫВАНИЕ
ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4DO)(diag)-35, Subaru Select Monitor.>
• Универсальный сканер
За более подробной информацией о порядке рабо-
ты, обратитесь к Руководству по эксплуатации уни-
версального сканера.

Указывает ли
Subaru Select
Monitor или уни-
версальный ска-
нер на наличие
только одного
КДН?

Переходите к шагу
20.

Переходите к шагу
16.

Шаг

Проверка

Да

Нет

EN(H4DO)(diag)-153

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

16 ПРОВЕРКА КДН.

Выводятся ли на
Subaru Select
Monitor или уни-
версальном ска-
нере КДН P0301 и
P0302?

Переходите к шагу
21.

Переходите к шагу
17.

17 ПРОВЕРКА КДН.

Выводятся ли на
Subaru Select
Monitor или уни-
версальном ска-
нере КДН P0303 и
P0304?

Переходите к шагу
22.

Переходите к шагу
18.

18 ПРОВЕРКА КДН.

Выводятся ли на
Subaru Select
Monitor или уни-
версальном ска-
нере КДН P0301 и
P0303?

Переходите к шагу
23.

Переходите к шагу
19.

19 ПРОВЕРКА КДН.

Выводятся ли на
Subaru Select
Monitor или уни-
версальном ска-
нере КДН P0302 и
P0304?

Переходите к шагу
24.

Переходите к шагу
25.

20 ТОЛЬКО ОДИН ЦИЛИНДР.

Имеются ли ка-
кие-либо неис-
правности в ци-
линдре?

Отремонтируйте или
замените неисправ-
ные детали.
ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Свеча зажигания
• Провод свечи за-
жигания
• Топливный инжек-
тор
• Степень сжатия

Переходите к КДН
P0171. <См.
EN(H4DO)(diag)-142,
КДН P0172 СЛИШ-
КОМ БОГАТАЯ
СМЕСЬ (БАНК 1),
Процедура диагнос-
тики с использовани-
ем кодов диагности-
ки неисправностей
(КДН).>

21 ГРУППА ЦИЛИНДРОВ №1 И №2.

Имеются ли неис-
правности в ци-
линдрах №1 и
№2?

Отремонтируйте или
замените неисправ-
ные детали.
ПРИМЕЧАНИЕ:
• Проверьте следую-
щие позиции.

• Свеча зажига-
ния
• Топливный ин-
жектор
• Катушка зажи-
гания
• Степень сжатия

• Если никаких неис-
правностей не найде-
но, проверьте “СИС-
ТЕМУ УПРАВЛЕНИЯ
ЗАЖИГАНИЕМ” со
стороны цилиндров
№1 и №2. <См.
EN(H4DO)(diag)-76,
СИСТЕМА УПРАВ-
ЛЕНИЯ ЗАЖИГАНИ-
ЕМ, Диагностика не-
исправностей при за-
пуске двигателя.>

Шаг

Проверка

Да

Нет

EN(H4DO)(diag)-154

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

22 ГРУППА ЦИЛИНДРОВ №3 И №4.

Имеются неис-
правности в ци-
линдрах №3 и
№4?

Отремонтируйте или
замените неисправ-
ные детали.
ПРИМЕЧАНИЕ:
• Проверьте следую-
щие позиции.

• Свеча зажига-
ния
• Топливный ин-
жектор
• Катушка зажи-
гания
• Степень сжатия

• Если никаких неис-
правностей не найде-
но, проверьте “СИС-
ТЕМУ УПРАВЛЕНИЯ
ЗАЖИГАНИЕМ” со
стороны цилиндров
№3 и №4. <См.
EN(H4DO)(diag)-76,
СИСТЕМА УПРАВЛЕ-
НИЯ ЗАЖИГАНИЕМ,
Диагностика неис-
правностей при запус-
ке двигателя.>

23 ГРУППА ЦИЛИНДРОВ №1 И №3.

Имеются неис-
правности в ци-
линдрах №1 и
№3?

Отремонтируйте или
замените неисправ-
ные детали.
ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Свеча зажигания
• Топливный инжек-
тор
• Степень сжатия
• Пропуск зуба рем-
ня ГРМ

24 ГРУППА ЦИЛИНДРОВ №2 И №4.

Имеются неис-
правности в ци-
линдрах №2 и
№4?

25 ЦИЛИНДРЫ В СЛУЧАЙНОМ ПОРЯДКЕ.

Отмечен ли не-
ровный холостой
ход двигателя?

Отремонтируйте или
замените неисправ-
ные детали.
ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Свеча зажигания
• Топливный инжек-
тор
• Степень сжатия

Шаг

Проверка

Да

Нет

EN(H4DO)(diag)-155

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AJ:КДН P0327 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА ДЕТОНАЦИИ

1 (БАНК 1 ИЛИ ЕДИНСТВЕННЫЙ ДАТЧИК)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Плохие ходовые характеристики
• Возникает детонация.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-52, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-44, ПОРЯДОК РАБОТЫ, Режим проверки.>

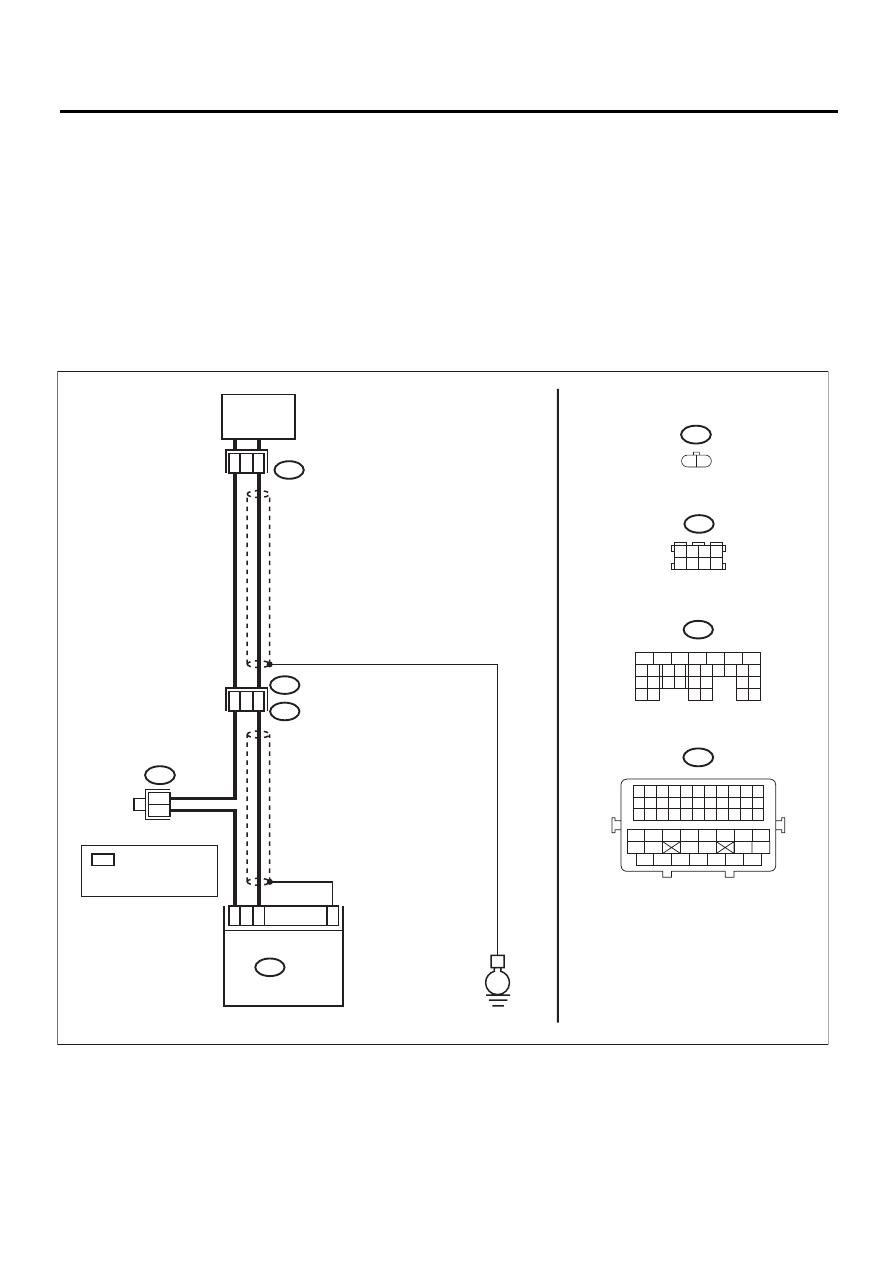

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06171

E14

B21

B137 ECM

E14

ДАТЧИК

ДЕТОНАЦИИ

B21

B83

B137

10 11 12 13 14 15

19 20

22
28 29

26 27

B83

: ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 1, 2, 5 И 6

1 2

3 4

5 6

1 2

7 8

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33
