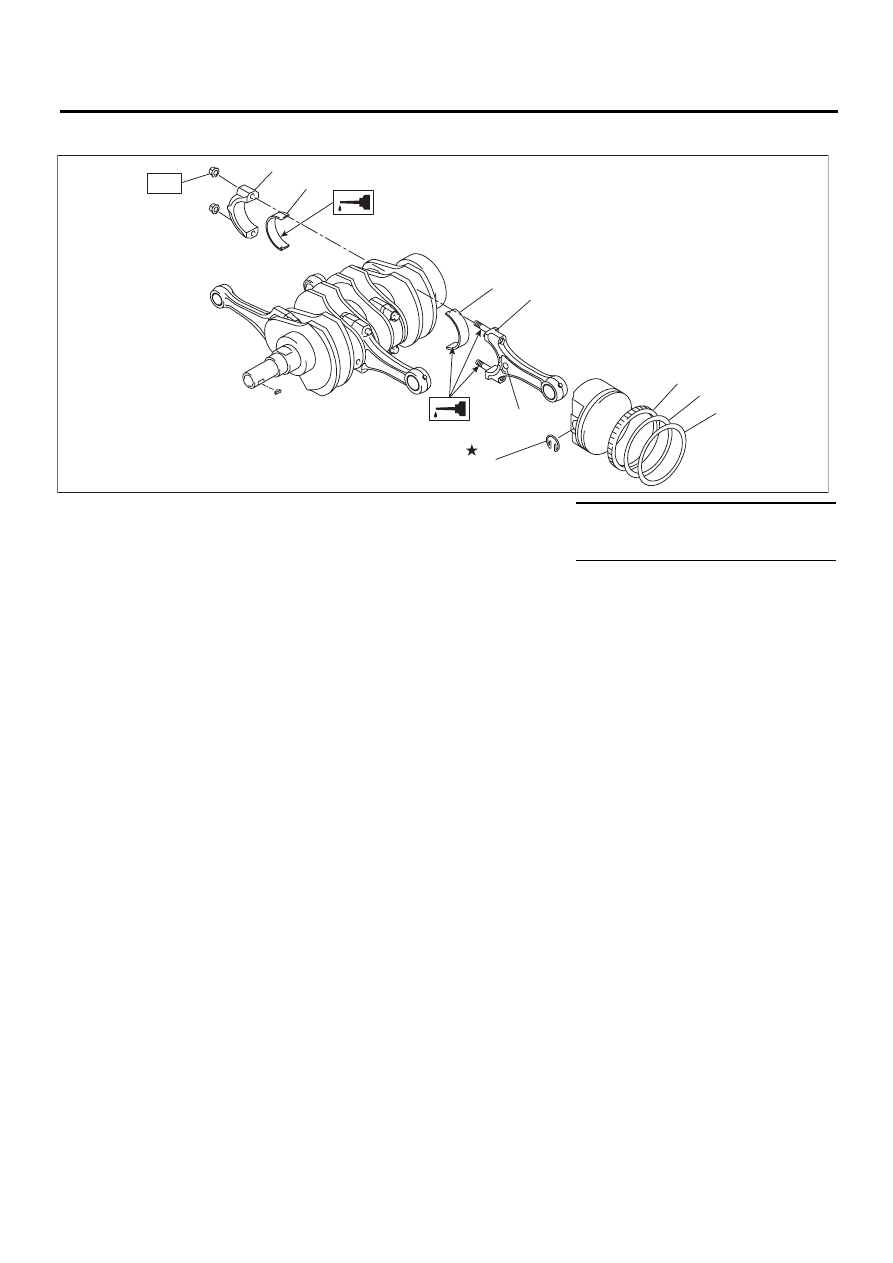

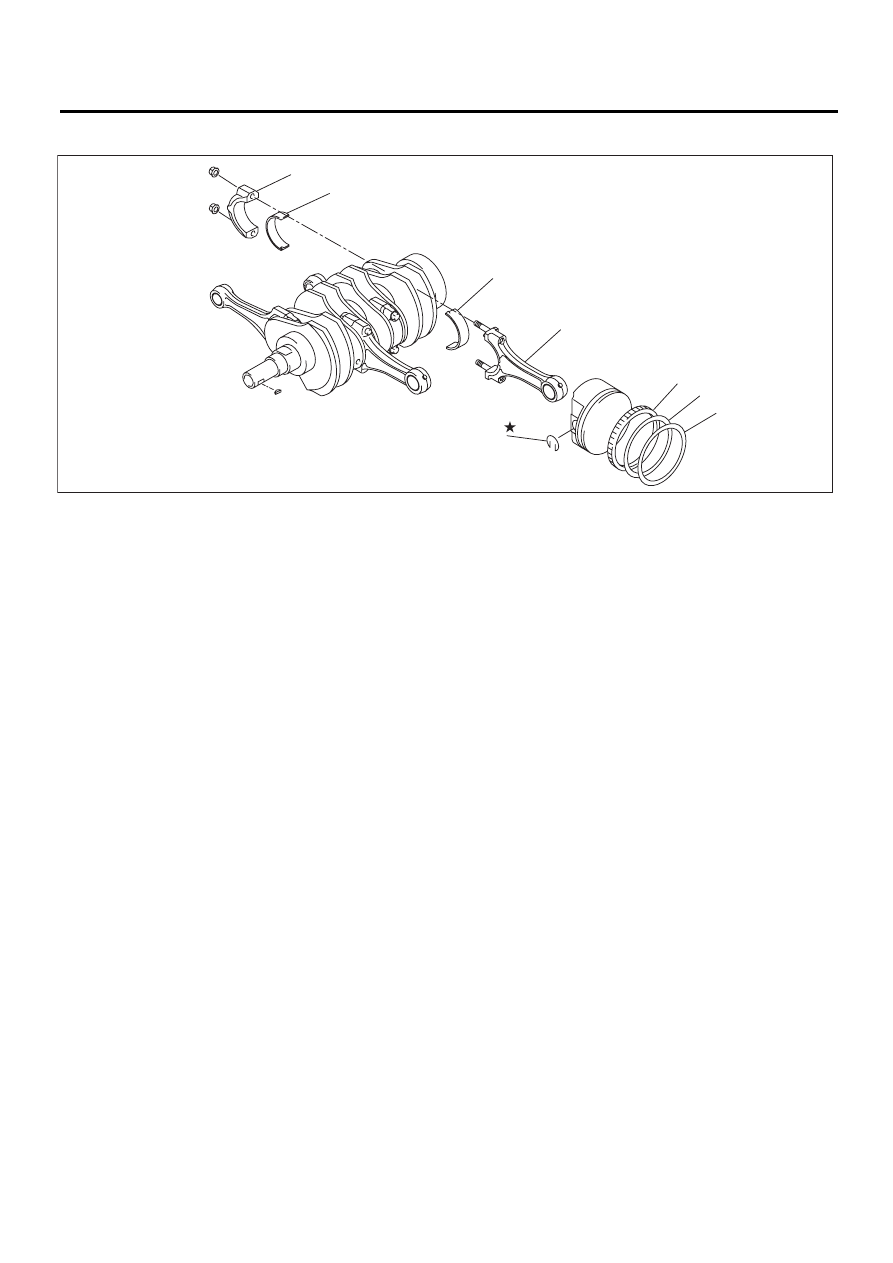

(4) Установите масляный насос на блок ци-
линдров. Будьте осторожны, чтобы во вре-
мя установки не повредить сальник.
ПРИМЕЧАНИЕ:
• Убедитесь, что кромки сальника не загнуты.
• Перед установкой совместите плоскую по-
верхность внутреннего ротора масляного насо-
са с коленчатым валом.
• Используйте новые уплотнительные кольца
и сальники.
• Не забудьте установить уплотнительные коль-
ца.

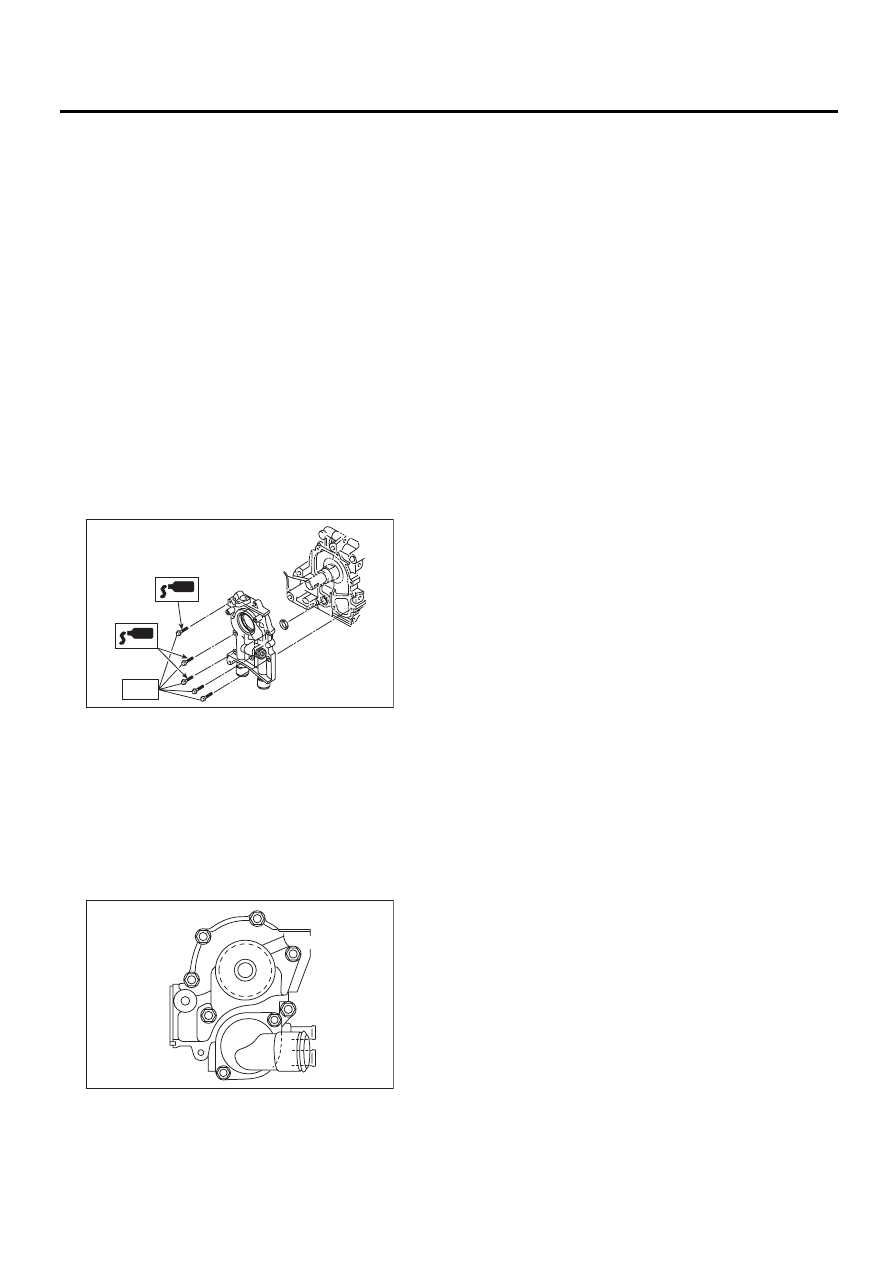

(5) Нанесите прокладочный герметик на
резьбу трех болтов, показанных на рисунке.
(при повторном использовании болтов)
Прокладочный герметик
THREE BOND 1324 (Деталь № 004403042)
или эквивалентный
Момент затяжки:
6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)
31) Установите водяной насос и прокладку.
ПРИМЕЧАНИЕ:
• При установке водяного насоса, затяните
болты в два этапа в алфавитном порядке, как
показано на рисунке.
• Используйте новую прокладку.
Момент затяжки:
Первый: 12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)
Второй: 12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)
32) Установите обводную водяную трубку ото-
пителя.
Момент затяжки:
6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)
33) Установите масляный радиатор. (Модель
EC, EK MT) <См. LU(H4DO)-22, УСТАНОВКА,
Радиатор моторного масла.>
34) Установите масляный фильтр. <См.
LU(H4DO)-21, УСТАНОВКА, Фильтр моторного
масла.>
35) Установите головку блока цилиндров.
<См. ME(H4DO)-63, УСТАНОВКА, Головка бло-
ка цилиндров.>
36) Установите распределительный вал. <См.
ME(H4DO)-57, УСТАНОВКА, Распределитель-
ный вал.>
37) Установите генератор и компрессор конди-
ционера вместе с их кронштейнами.
Момент затяжки:
36 Нм (3,7 кгс-м, 26,6 фунт-сила-фут)
38) Установите звездочку коленчатого вала.
<См. ME(H4DO)-55, УСТАНОВКА, Звездочка
коленчатого вала.>
39) Установите звездочку распределительного
вала. <См. ME(H4DO)-53, УСТАНОВКА, Звез-
дочка распределительного вала.>
40) Установите ремень ГРМ. <См. ME(H4DO)-46,
УСТАНОВКА, Ремень ГРМ.>
41) Отрегулируйте клапанный зазор. <См.
ME(H4DO)-29, РЕГУЛИРОВКА, Клапанный за-
зор.>

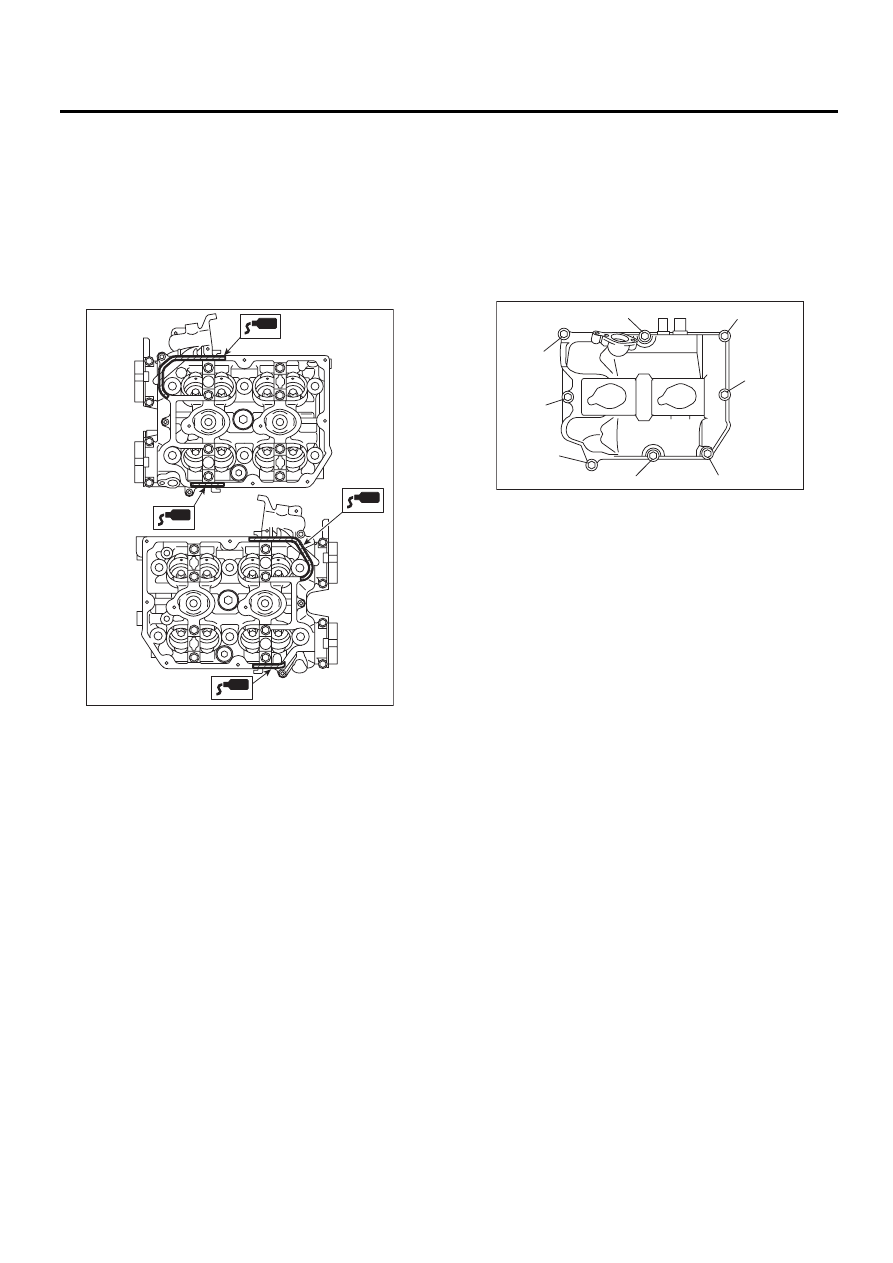

42) Установите клапанную крышку.
(1) Установите прокладку клапанной крыш-
ки на клапанную крышку.
ПРИМЕЧАНИЕ:
Установите новую прокладку клапанной крыш-
ки.
