EN(H4SO)(diag)-242

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CA:КДН P2109 МИНИМАЛЬНАЯ ОСТАНОВОЧНАЯ ХАРАКТЕРИСТИКА

ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “A”

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P2101. <См. EN(H4SO)(diag)-231, КДН
P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ
ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РЕЛЕ ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Снимите реле электронной дроссельной за-
слонки.
3) Измерьте сопротивление между клеммами ре-
ле электронной дроссельной заслонки.

Клеммы

№ 8 — № 7:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 2.

Замените реле
электронной
дроссельной за-
слонки.

2

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ В ЦЕПИ
ПИТАНИЯ РЕЛЕ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение между разъемом реле
электронной дроссельной заслонки и массой кузо-
ва.

Разъем и клемма

(B362) № 7 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и реле элек-
тронной дрос-
сельной заслон-
ки.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РЕЛЕ
ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и массой
кузова.

Разъем и клемма

(B136) № 21 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните корот-
кое замыкание
на массу в про-
водке между
ECM и реле элек-
тронной дрос-
сельной заслон-
ки.

EN(H4SO)(diag)-243

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CB:КДН P2122 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “D”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>

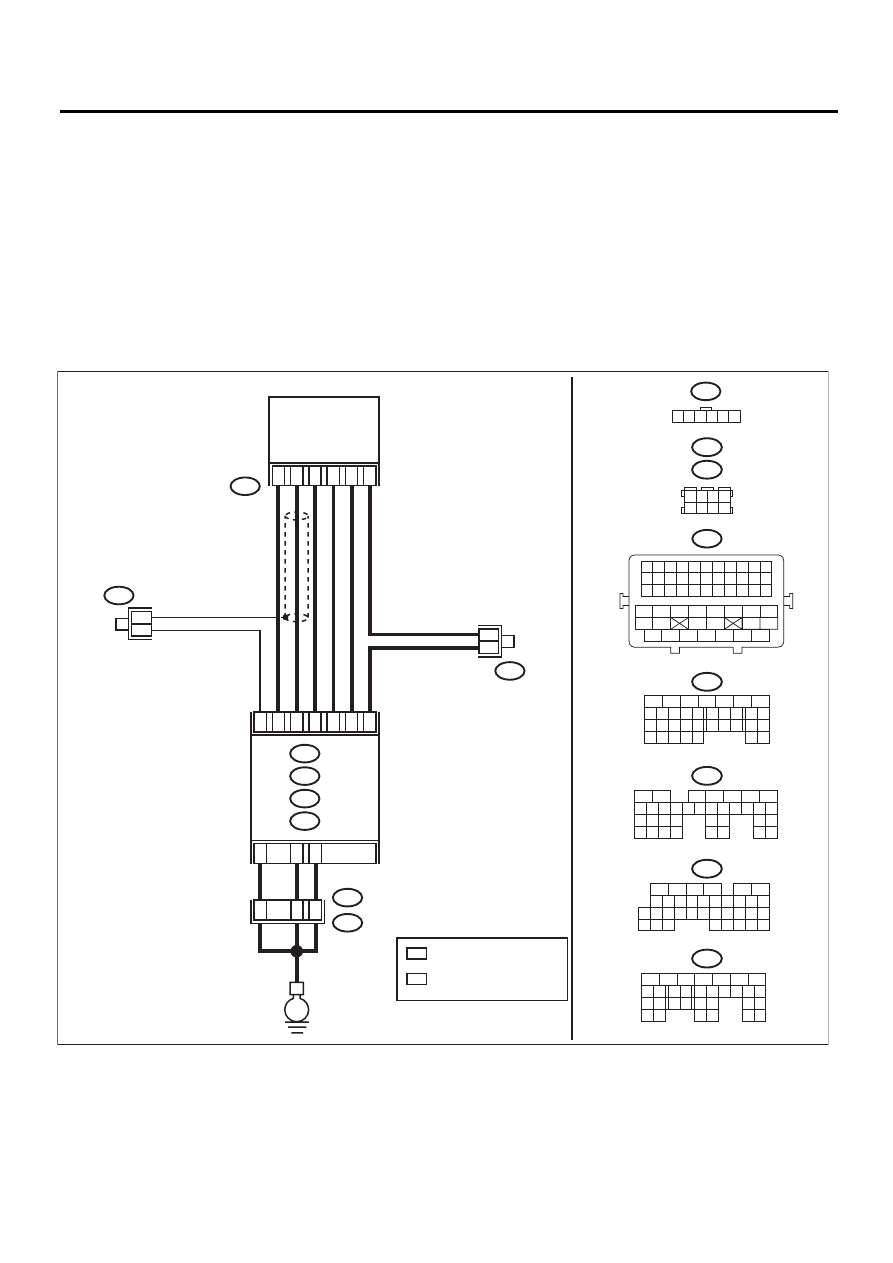

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06310

B315

E

B136

B83

B315

4

6

5

1

3

2

B21

B23

B29

B22

B31

B30

A5

B21

E2

D2

1 2 3 4
5 6 7 8

B21

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B122

B83

D3

B135

37

36

35

B122

1 2 3 4 5 6

*

*

1

2

*

2

*

2

*

1

*

1

C6

B137

B134

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B:

A:

C:

D:

B:

A:

C:

D:

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ

ECM

ДАТЧИК

ПОЛОЖЕНИЯ

ПЕДАЛИ

АКСЕЛЕРАТОРА

 :

 :  ПРОИЗВОЛЬНЫЕ НОМЕРА

КЛЕММ ИЗ  1, 2, 5 И 6

EN(H4SO)(diag)-244

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ДАТЧИКОМ ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕ-
ЛЕРАТОРА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM и датчи-
ка положения педали акселератора.
3) Измерьте сопротивление между ECM и
массой кузова.

Разъем и клемма

(B135) № 21 — Масса кузова:
(B135) № 23 — Масса кузова:
(B135) № 23 — (B136) № 6:

Сопротивление составляет 1
МОм или более?

Переходите к ша-
гу 2.

Устраните короткое
замыкание на массу в
проводке между ECM и
разъемом датчика по-
ложения педали аксе-
лератора.

2

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ
ВНУТРИ ECM.
1) Подключите ECM.
2) Измерьте сопротивление между разъ-
емом датчика положения педали акселера-
тора и массой кузова.

Разъем и клемма

(B315) № 6 — Масса кузова:

Сопротивление составляет 1
МОм или более?

Замените педаль
акселератора.
<См. SP(H4SO)-4,
Педаль акселе-
ратора.>

Устраните короткое
замыкание на массу в
проводке между ECM и
разъемом датчика по-
ложения педали аксе-
лератора. Замените
ECM при наличии неис-
правности. <См.
FU(H4SO)-36, Блок уп-
равления двигателем
(ECM).>

EN(H4SO)(diag)-245

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CC:КДН P2123 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “D”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06310

B315

E

B136

B83

B315

4

6

5

1

3

2

B21

B23

B29

B22

B31

B30

A5

B21

E2

D2

1 2 3 4
5 6 7 8

B21

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B122

B83

D3

B135

37

36

35

B122

1 2 3 4 5 6

*

*

1

2

*

2

*

2

*

1

*

1

C6

B137

B134

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B:

A:

C:

D:

B:

A:

C:

D:

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ

ECM

ДАТЧИК

ПОЛОЖЕНИЯ

ПЕДАЛИ

АКСЕЛЕРАТОРА

 :

 :  ПРОИЗВОЛЬНЫЕ НОМЕРА

КЛЕММ ИЗ  1, 2, 5 И 6
