EN(H4SO)(diag)-162

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AE:КДН P0198 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА ДАТЧИКА ТЕМПЕРАТУРЫ

МОТОРНОГО МАСЛА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Трудности при запуске двигателя
• Неверный холостой ход
• Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

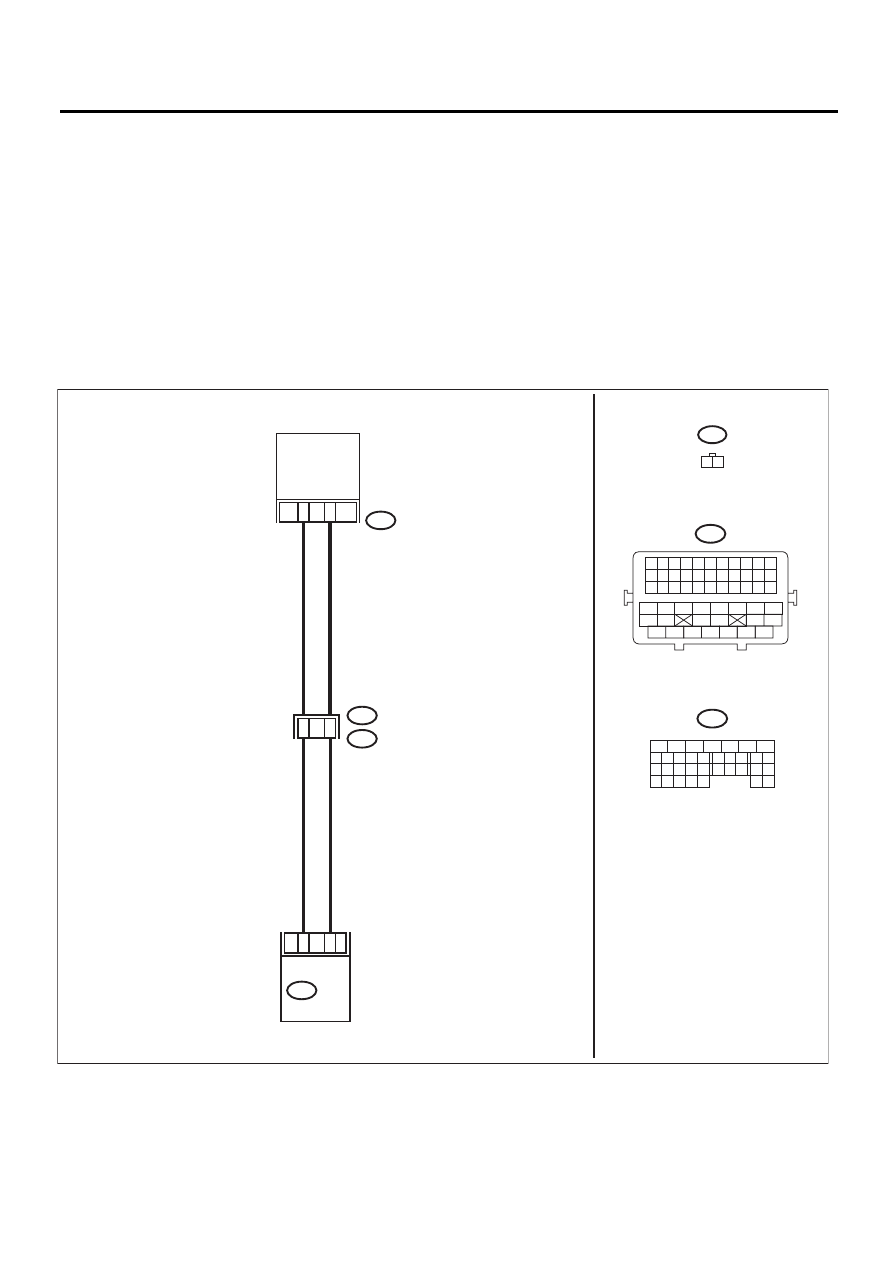

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06029

E75

E2

B21

B134

ECM

1

29

2

23

E75

1 2

B134

ДАТЧИК

ТЕМПЕРАТУРЫ

МАСЛА

19

6

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

EN(H4SO)(diag)-163

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте данные датчика температуры мас-
ла при помощи Subaru Select Monitor.

ПРИМЕЧАНИЕ:
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИ-
ТЫВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”.
<См. EN(H4SO)(diag)-41, Subaru Select Monitor.>

Температура масла ме-
нее –40°C (–40°F)?

Переходите к ша-
гу 2.

Даже если горит кон-
трольная лампа об-
наружения неисправ-
ности, цепь в настоя-
щий момент работает
нормально. Воспро-
изведите условия
возникновения неис-
правности и повтори-
те проверку.

ПРИМЕЧАНИЕ:
В этом случае, воз-
можно временное на-
рушение контакта в
разъеме.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъемах ECM и датчика
температуры масла.

Обнаружен ли плохой
контакт в разъемах ECM
или датчика температуры
масла?

Устраните пло-
хой контакт в
разъемах ECM
или датчика тем-
пературы масла?

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ТЕМПЕРАТУРЫ МОТОРНО-
ГО МАСЛА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и датчика
температуры масла.
3) Измерьте сопротивление в проводке между
ECM и разъемом датчика температуры масла.

Разъем и клемма

(B134) № 23 — (E75) № 2:
(B134) № 29 — (E75) № 1:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом датчика
температуры масла
• Плохой контакт в
соединительном
разъеме

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ТЕМПЕРАТУРЫ МОТОРНО-
ГО МАСЛА.
1) Подключите все разъемы.
2) Переведите выключатель зажигания в поло-
жение ON.
3) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B134) № 23 (+) — Масса кузова (–):

Напряжение составляет
5 В или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
датчика темпера-
туры масла.

Замените датчик
температуры масла.
<См. FU(H4SO)-31,
Датчик температуры
масла.>

EN(H4SO)(diag)-164

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AF:КДН P0222 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “В”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики
• Двигатель глохнет.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

EN(H4SO)(diag)-165

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

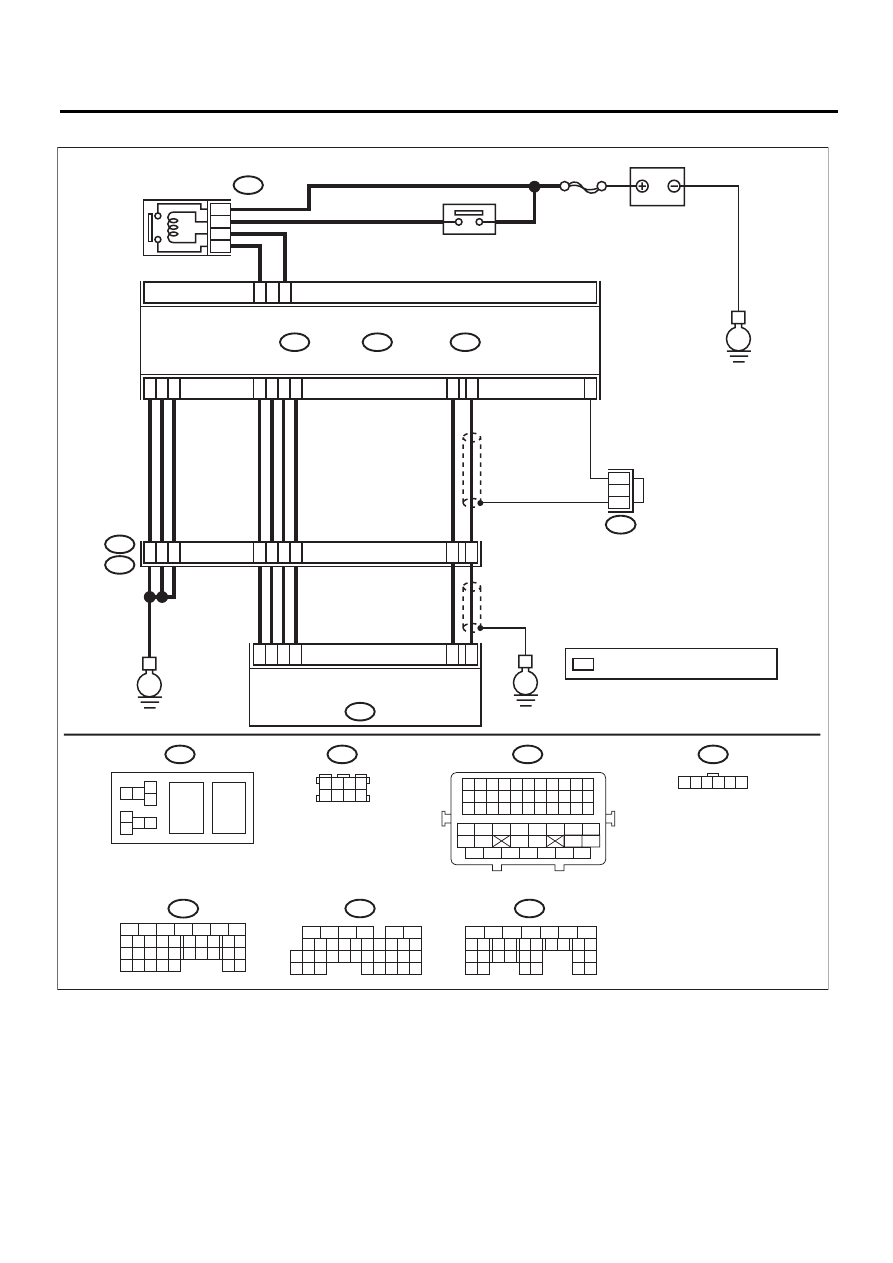

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06298

B362

E57

B362

B21

E57

B122

1 2

7 8

3
4

5
6

1 2 3 4
5 6 7 8

1

2

7

8 9

5

6

3

4

10 11 12

19 20 21

29

30 31

13 14 15 16 17

27

28

18

22 23

24 25

26

1

2

8 9

5

6

3

4

10 11 12

19 20 21

29 30

31

13 14 15 16

17

27

28

18

22 23 24 25 26

7

32 33 34 35

B136

B137

SBF-7

B134

B137

B136

E

E

E

C1

C21

3

8

39

20

19

E2

B21

4

6

1

2

3

5

D4

D5

A29

A19

D2

A5

D3

36

35

37

A2

8

A1

8

5

8

7

6

1 2 3 4 5 6

B122

*

*

1

8

17

C6

*

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

A:

C:

D:

A:

C:

D:

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

РЕЛЕ ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

АККУМУЛЯТОР

ГЛАВНОЕ РЕЛЕ

ECM

БЛОК ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
