Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 1192
WI-20

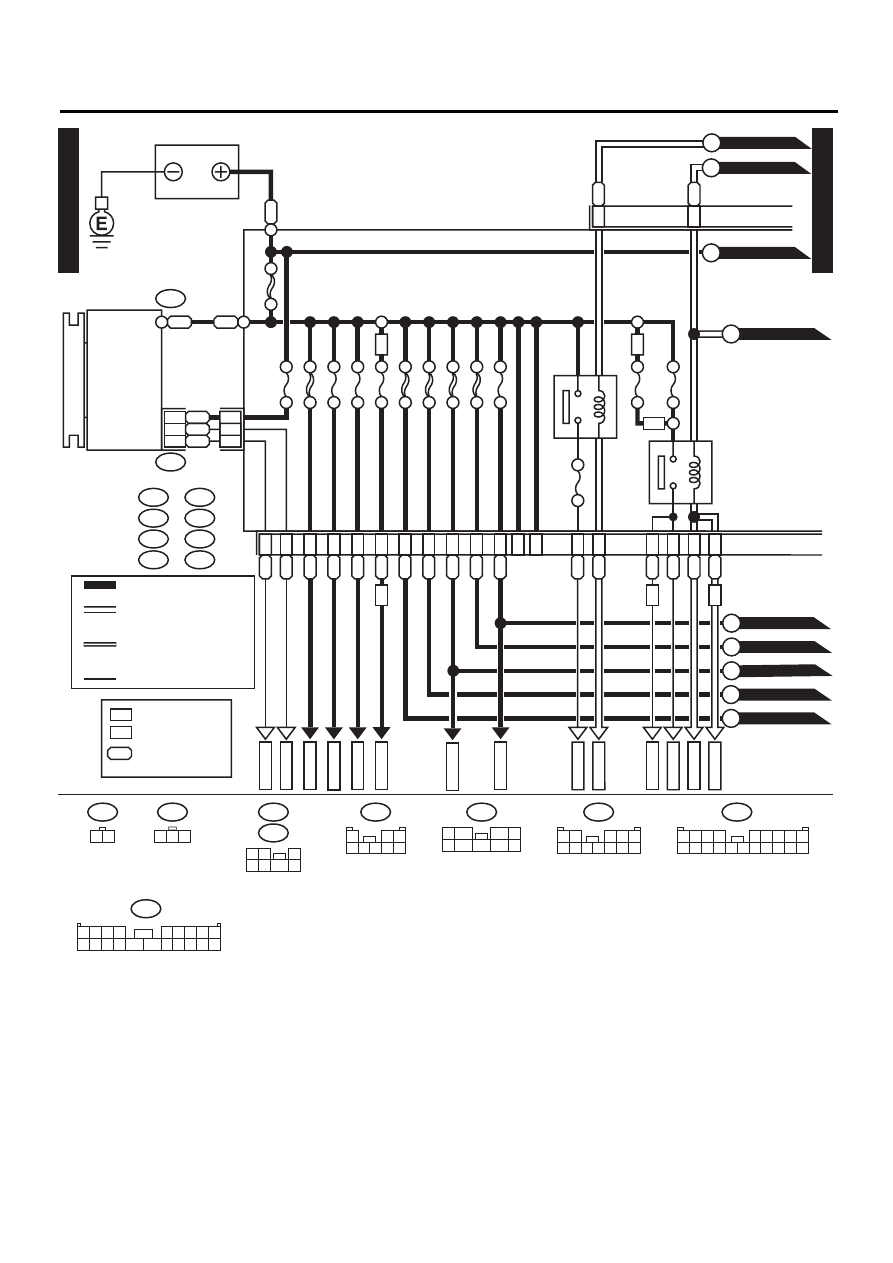

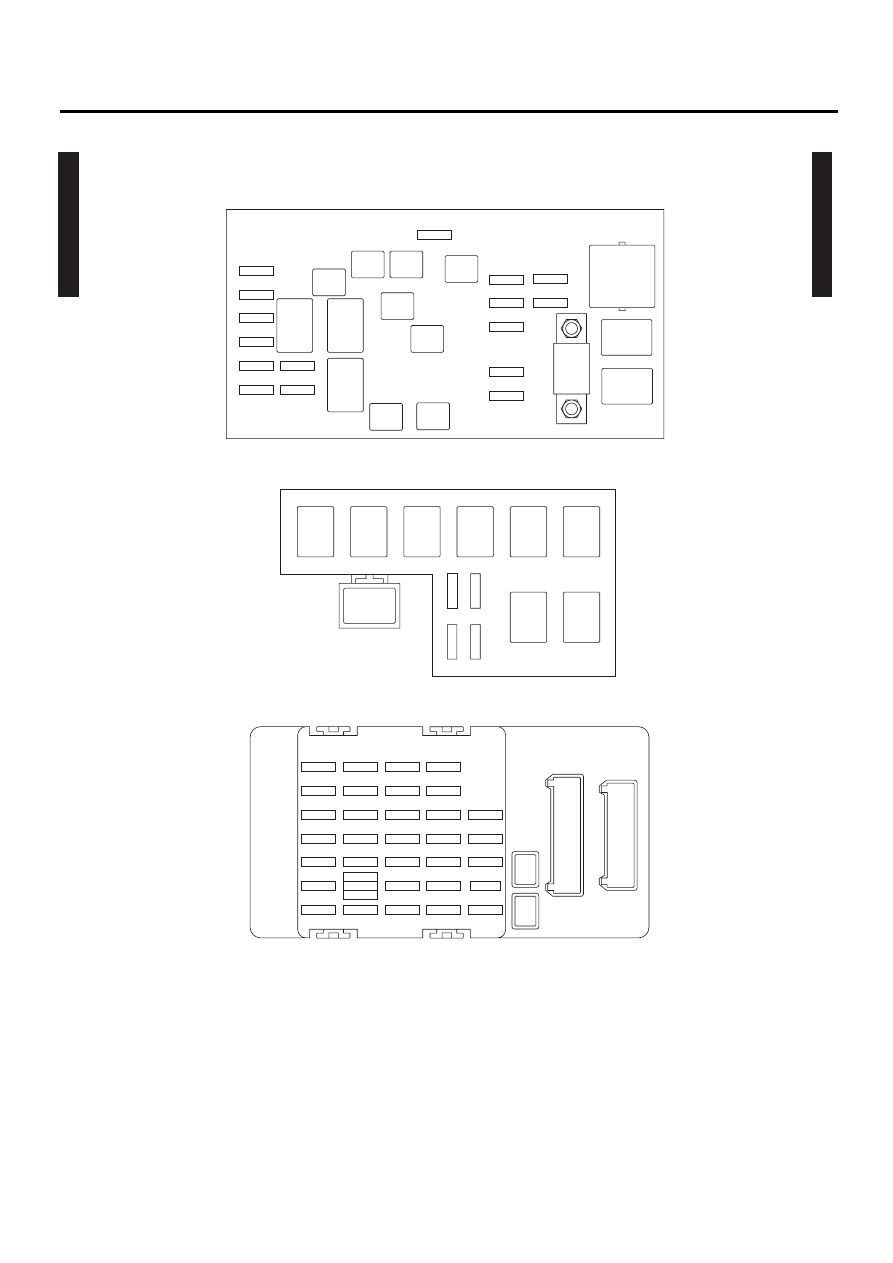

Цепь электропитания
СИСТЕМА ЭЛЕКТРОПРОВОДКИ
№
Нагрузка
MB-1
Блок управления системы ABS
Блок управления системы VDC
MB-2
Блок управления системы ABS
Блок управления системы VDC
MB-3
Усилитель аудиосистемы
MB-4
Реле вспомогательного вентилятора
MB-5
Реле обогрева зеркал
Обогреватель заднего стекла
MB-6
Центральный блок управления
MB-7
Реле 2 основного вентилятора
MB-8
Электродвигатель основного вентилятора
Блок управления вентилятором радиатора
MB-9
ECM
MB-10 Реле 2 основного вентилятора
MB-11 Реле 2 основного вентилятора
MB-14 Переключатель освещения
MB-15 Комбинация приборов
MB-16 Правая фара и правый передний габаритный фо-
нарь
MB-17 Левая фара и левый передний габаритный фо-
нарь
MB-18 Переключатель света фар и сигнализатора обгона
Светодиод
MB-19 Звуковой сигнал
MB-20 Звуковой сигнал
MB-21 Центральный блок управления (модель с лево-
сторонним управлением)
Выключатель звукового сигнала
MB-22 Реле датчика кислорода и качества топливно-
воздушной смеси
Главное реле
MB-23 Реле датчика кислорода и качества топливно-
воздушной смеси
Главное реле
MB-24 Реле электронной дроссельной заслонки
MB-25 Реле топливного насоса
MB-26 TCM
MB-27 Разъем канала передачи данных
ECM
MB-28 Центральный блок управления
Подсветка выключателя зажигания
Датчик системы предупреждения ключа зажига-
ния и соленоид блокировки ключа зажигания
Блок указателей поворота и аварийной световой
сигнализации
Блок управления сигнализации
MB-29 Центральный блок управления
Плафон освещения салона
Фонарь точечной подсветки
Блок управления сигнализации
MB-30 Прерыватель цепи электростеклоподъемника
Электродвигатель омывателей фар
MB-31 Предохранитель F/B № 16
MB-32 Переключатель стояночных огней
ALT-1 ECM
ST-1
ECM
Реле стартера
Реле блокиратора
ST-2
Реле стартера
FB-1
Разъем прицепа
FB-2
Реле задних противотуманных фонарей
FB-3
Выключатель стоп-сигналов
Выключатель стоп-сигналов и датчик нажатия
педали тормоза
FB-4
Реле обогрева зеркал
Реле антиобледенителей щеток стеклоочистите-
лей ветрового стекла
FB-5
Реле обогревателя сиденья
FB-6
Центральный блок управления
FB-8
Реле электродвигателя вентилятора салона
FB-9
Реле передних противотуманных фар
FB-10 Аудиосистема
Часы
Блок управления системы дистанционного управ-
ления замками автомобиля
Блок системы навигации
Фонарь подсветки левого порога
Фонарь подсветки правого порога
Видеомонитор
FB-11 Плафон освещение багажного отсека (модель с
кузовом Универсал)
Лампа подсветки багажника (модель с кузовом
Седан)
FB-12 Часы
Комбинация приборов
FB-13 Выключатель подогрева сидений
FB-14 Реле передних противотуманных фар
Реле задних противотуманных фонарей
Рулевые кнопки управления аудиосистемой
FB-15 Переключатель регулятора светового пучка фар
FB-16 Реле газоразрядных ламп высокой интенсивнос-
ти свечения
Левый регулятор уровня светового пучка фар
Правый регулятор уровня светового пучка фар
FB-17 Комбинация приборов
FB-18 Центральный блок управления
Блок управления автоматическим кондиционе-
ром
FB-19 Переключатель дистанционного управления на-
ружными зеркалами
№
Нагрузка
