KPS(diag)-122

Диагностика по симптомам

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

16.ВКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ НЕ ОСУЩЕСТВЛЯЕТСЯ (ВСПОМОГАТЕЛЬНОГО
ОБОРУДОВАНИЯ И ЦЕПИ ЗАЖИГАНИЯ)

ОСТОРОЖНО:
После замены блока управления электропитанием на новый и подсоединения клеммы массы
аккумулятора, в цепь зажигания будет подаваться напряжение. Кроме того, если аккумуля-
тор отсоединялся, то произойдет возврат в режим, установленный до отсечки электропита-
ния от аккумулятора.

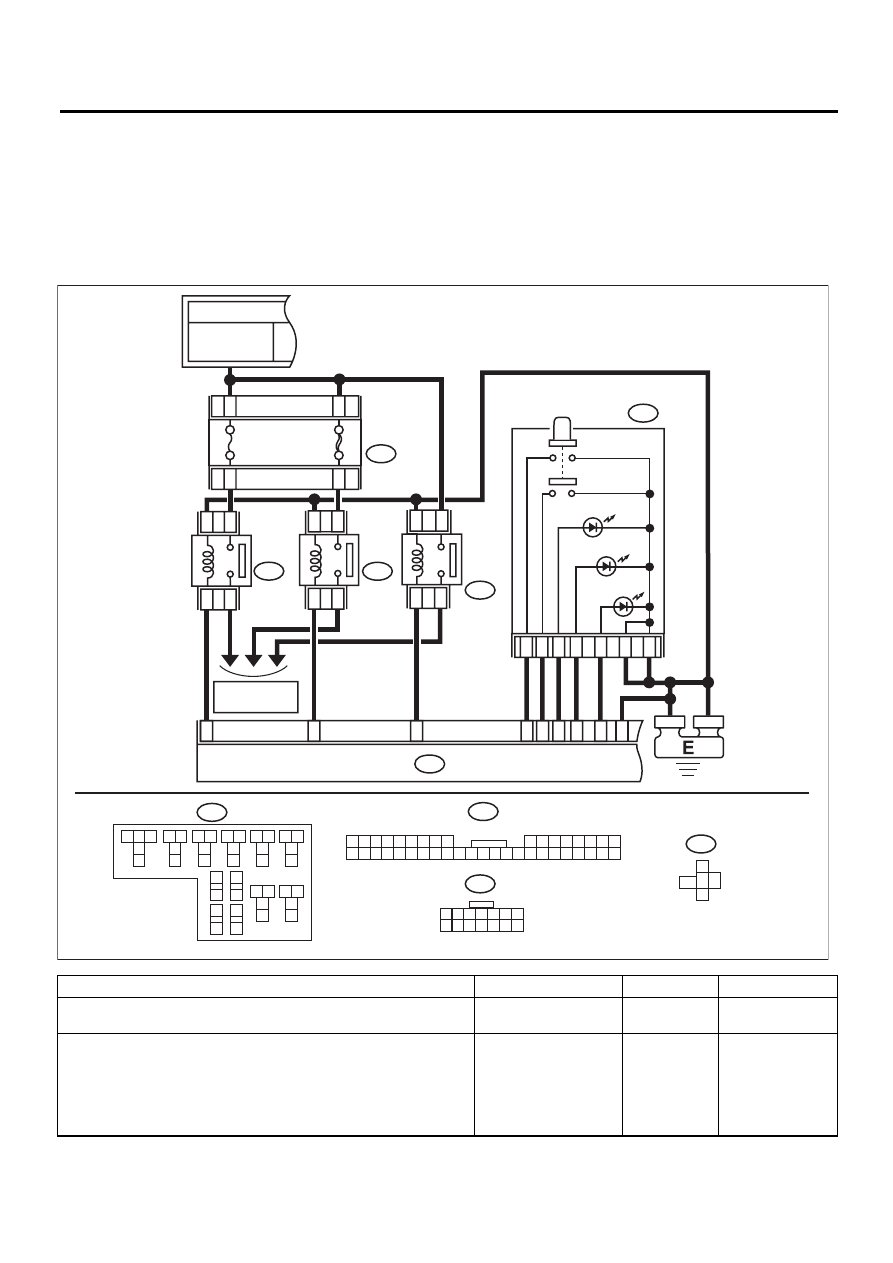

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
Проверьте предохранитель (SBF-6).

Исправен ли предох-
ранитель?

Переходите к
шагу 2.

Замените пре-
дохранитель.

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ.
1) Снимите реле зажигания 1 (кнопка запуска/остановки
двигателя), реле зажигания 2 (кнопка запуска/остановки
двигателя) и реле вспомогательного оборудования.
2) Измерьте напряжение между разъемом блока реле и мас-
сой кузова при помощи тестера.

Составляет ли вели-
чина напряжения 10 В
или более?

Переходите к
шагу 3.

Проверьте цепь
электропитания
постоянного то-
ка.

B423

B420

B426

B425

1 2

4
5

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

20A

B425

B426

B423

4 5 6 7

8 9 10 11 12 13 14

1 2 3

B420

3 4

1 2

8 9

31 32

23 24 25 26 27 28

5 6 7

12 13

10 11

33 34 35 36 37 38 39 40

14 15 16

SL-00703

MB-35

SBF-6

(B)

К ЦЕПИ

ЭЛЕКТРОПИТАНИЯ

ПРЕДОХРА-

НИТЕЛЬ

РЕЛЕ
ЗАЖИГАНИЯ 1
(СИСТЕМЫ
ЗАПУСКА/
ОСТАНОВКИ
ДВИГАТЕЛЯ
ПРИ ПОМОЩИ
КНОПКИ)

РЕЛЕ
ЗАЖИГАНИЯ 2
(СИСТЕМЫ
ЗАПУСКА/
ОСТАНОВКИ
ДВИГАТЕЛЯ
ПРИ ПОМОЩИ
КНОПКИ)

БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ

СМ. ЦЕПЬ
ЭЛЕКТРОПИТАНИЯ
[P-SUP-05]

ИНДИКАТОР РЕЖИМА
РАБОТЫ (ЖЕЛТЫЙ)

ИНДИКАТОР РЕЖИМА
РАБОТЫ (ЗЕЛЕНЫЙ)

ОСВЕЩЕНИЕ

РЕЛЕ ВКЛ

ЧЕНИЯ РЕЖИМА

ЭЛЕКТРОПИТ

АНИЯ

ДОПОЛНИТЕЛЬНОГ

ОБОР

УДОВ

АНИЯ

(СИСТЕМЫ ЗАПУСКА/ОСТ

АНОВКИ

ДВИГ

ТЕЛЯ ПРИ ПОМОЩИ КНОПКИ)

БЛОК РЕЛЕ

КНОПКА ЗАПУСКА/

ОСТАНОВКИ ДВИГАТЕЛЯ

KPS(diag)-123

Диагностика по симптомам

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

ПРОВЕРКА РАЗЪЕМА.
Проверьте надежность контактов каждого разъема, а также
сами разъемы на предмет деформаций.

Разъемы и клеммы
исправны?

Переходите к
шагу 4.

Устраните неис-
правность в разъ-
еме или замените
жгут проводов.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления электропитани-
ем.
2) Измерьте напряжение между разъемом блока управле-
ния электропитанием и массой кузова при помощи тестера.

Разъемы и клеммы

(B420) № 12 (+) — Масса кузова (–):
(B420) № 33 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 8 В
— 16 В?

Переходите к
шагу 5.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом блока уп-
равления электропитанием и массой кузова при помощи тес-
тера.

Разъемы и клеммы

(B420) № 6 — Масса кузова:
(B420) № 40 — Масса кузова:

Проводимость есть?

Переходите к
шагу 6.

Замените блок
управления сли-
чением. <См. SL-
88, СНЯТИЕ,
Блок управления
сличением.>

СЧИТЫВАНИЕ КДН.
1) Подсоедините разъем блока управления электропитани-
ем.
2) Имея при себе ключ дистанционного доступа, нажмите
педаль тормоза и кнопку запуска/остановки двигателя.
3) Считайте КДН блока управления электропитанием с дис-
плея Subaru Select Monitor.

Отображается ли со-
общение об отказе в
сличении ключа?

Переходите к
шагу 7.

Проведите диа-
гностику в соот-
ветствии с КДН.

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
1) Выведите на экран дисплея Subaru Select Monitor текущие
данные пунктов «Push button start SW» (Кнопка запуска/оста-
новки двигателя) и «Push button start SW2» (Кнопка запуска/
остановки двигателя) блока управления электропитанием.
2) Считайте данные при нажатии кнопки запуска/остановки
двигателя.

Изменяются ли они в
последовательности с
OFF на ON в соот-
ветствии с проводи-
мой операцией?

Переходите к
шагу 8.

Переходите к ша-
гу 15.

ПРОВЕРКА РЕЛЕ (СИСТЕМА ЗАПУСКА/ОСТАНОВКИ ДВИ-
ГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ).
Проверьте реле зажигания 1 и 2 (система запуска/остановки
двигателя при помощи кнопки), а также реле вспомогатель-
ного оборудования (система запуска/остановки двигателя
при помощи кнопки).

Каждое из этих реле
исправно?

Переходите к
шагу 9.

Замените неис-
правное реле.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления электропитани-
ем, реле зажигания 1 (система запуска/остановки двигателя
при помощи кнопки), реле зажигания 2 (система запуска/ос-
тановки двигателя при помощи кнопки) и реле вспомогатель-
ного оборудования (система запуска/остановки двигателя
при помощи кнопки).
2) При помощи тестера проверьте проводимость между
клеммами разъема блока управления электропитанием, ре-
ле зажигани 1 (система запуска/остановки двигателя при по-
мощи кнопки), реле зажигания 2 (система запуска/остановки
двигателя при помощи кнопки) и реле вспомогательного обо-
рудования (система запуска/остановки двигателя при помо-
щи кнопки).

Разъемы и клеммы

(B420) № 35 — (B425) № 38:
(B420) № 34 — (B425) № 34:
(B420) № 11 — (B426) № 4:

Проводимость есть?

Переходите к
шагу 10.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

Шаг

Проверка

Да

Нет

KPS(diag)-124

Диагностика по симптомам

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

10 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Проверьте проводимость в цепи между разъемом блока уп-
равления электропитанием и массой кузова при помощи тес-
тера.

Разъемы и клеммы

(B420) № 35 — Масса кузова:
(B420) № 34 — Масса кузова:
(B420) № 11 — Масса кузова:

Проводимость не вы-
явлена?

Переходите к
шагу 11.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

11 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Проверьте проводимость между разъемом реле зажигания 2
(система запуска/остановки двигателя при помощи кнопки) и
массой кузова при помощи тестера.

Разъемы и клеммы

(B425) № 39 — Масса кузова:

Проводимость есть?

Переходите к
шагу 12.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

12 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Проверьте проводимость в цепи между разъемом реле зажи-
гания 1 и массой кузова при помощи тестера.

Разъемы и клеммы

(B425) № 35 — Масса кузова:

Проводимость есть?

Переходите к
шагу 13.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

13 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Проверьте проводимость в цепи между разъемом реле вспо-
могательного оборудования и массой кузова при помощи тес-
тера.

Разъемы и клеммы

(B425) № 35 — Масса кузова:

Проводимость есть?

Переходите к
шагу 14.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

14 ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ.

1) Подсоедините все отсоединенные разъемы.
2) При помощи тестера измерьте напряжение между разъ-
емом блока управления электропитанием и массой кузова,
когда выключатель зажигания переведен в положение OFF
и ON.

Разъемы и клеммы

(B420) № 11 (+) — Масса кузова (–):
(B420) № 34 (+) — Масса кузова (–):
(B420) № 35 (+) — Масса кузова (–):

Изменилось ли напря-
жение с величины 1 В
или менее на величи-
ну +B –2 В или более?

Переходите к
шагу 15.

Замените блок
управления элек-
тропитанием.
<См. SL-87, СНЯ-
ТИЕ, Блок управ-
ления электропи-
танием.>

15 ПРОВЕРКА КНОПКИ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ.

1) Отсоедините кнопку запуска/остановки двигателя.
2) Проверьте проводимость между клеммами при помощи
тестера.

Разъемы и клеммы

(B423) № 7 — № 5:
(B423) № 2 — № 5:

Изменилось ли состо-
яние проводимости на
"проводимость есть"
после нажатия кноп-
ки? (Состояние "про-
водимости нет", когда
кнопка отпущена)

Переходите к
шагу 16.

Замените кнопку
запуска/останов-
ки двигателя.
<См. SL-92, СНЯ-
ТИЕ, Кнопка за-
пуска/остановки
двигателя.>

16 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

1) Отсоедините кнопку запуска/остановки двигателя.
2) Проверьте проводимость в цепи между разъемом кнопки
запуска/остановки двигателя и массой кузова при помощи
тестера.

Разъемы и клеммы

(B423) № 4 — Масса кузова:
(B423) № 5 — Масса кузова:

Проводимость есть?

Переходите к
шагу 17.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

17 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

1) Отсоедините разъем блока управления электропитанием
и кнопку запуска/остановки двигателя.
2) Проверьте проводимость в цепи между блоком управле-
ния электропитанием и кнопкой запуска/остановки двигате-
ля при помощи тестера.

Разъемы и клеммы

(B423) № 7 — (B420) № 14:
(B423) № 2 — (B420) № 37:

Изменилось ли состо-
яние проводимости на
"проводимость есть"
после нажатия кноп-
ки?

Замените
кнопку запус-
ка/остановки
двигателя.
<См. SL-92,
СНЯТИЕ,
Кнопка запус-
ка/остановки
двигателя.>

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

Шаг

Проверка

Да

Нет

KPS(diag)-125

Диагностика по симптомам

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

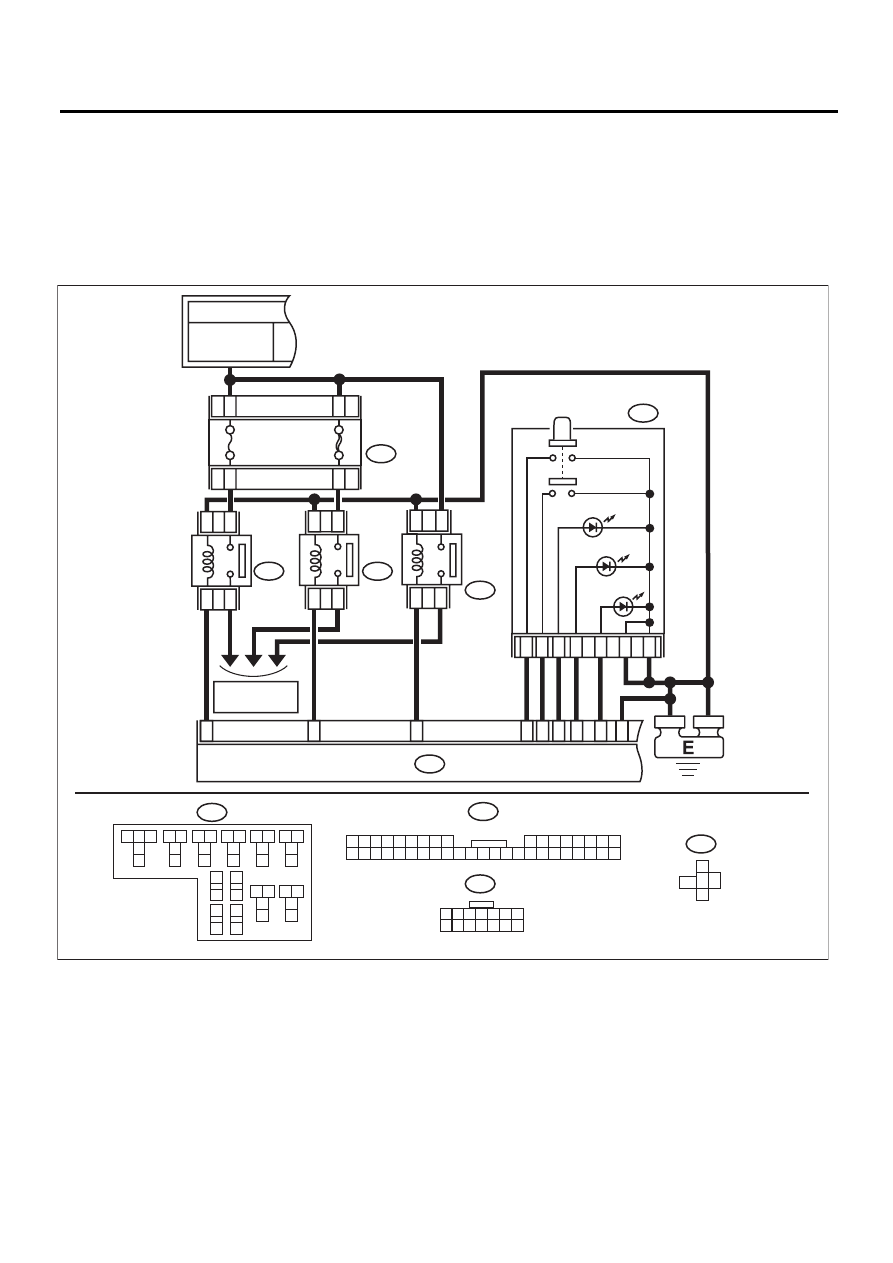

17.ВКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ НЕ ОСУЩЕСТВЛЯЕТСЯ (ТОЛЬКО
ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ; ЗАЖИГАНИЕ ВКЛЮЧАЕТСЯ)

B423

B420

B426

B425

1 2

4
5

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

20A

B425

B426

B423

4 5 6 7

8 9 10 11 12 13 14

1 2 3

B420

3 4

1 2

8 9

31 32

23 24 25 26 27 28

5 6 7

12 13

10 11

33 34 35 36 37 38 39 40

14 15 16

SL-00703

MB-35

SBF-6

(B)

К ЦЕПИ

ЭЛЕКТРОПИТАНИЯ

ПРЕДОХРА-

НИТЕЛЬ

РЕЛЕ
ЗАЖИГАНИЯ 1
(СИСТЕМЫ
ЗАПУСКА/
ОСТАНОВКИ
ДВИГАТЕЛЯ
ПРИ ПОМОЩИ
КНОПКИ)

РЕЛЕ
ЗАЖИГАНИЯ 2
(СИСТЕМЫ
ЗАПУСКА/
ОСТАНОВКИ
ДВИГАТЕЛЯ
ПРИ ПОМОЩИ
КНОПКИ)

БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ

СМ. ЦЕПЬ
ЭЛЕКТРОПИТАНИЯ
[P-SUP-05]

ИНДИКАТОР РЕЖИМА
РАБОТЫ (ЖЕЛТЫЙ)

ИНДИКАТОР РЕЖИМА
РАБОТЫ (ЗЕЛЕНЫЙ)

ОСВЕЩЕНИЕ

РЕЛЕ ВКЛ

ЧЕНИЯ РЕЖИМА

ЭЛЕКТРОПИТ

АНИЯ

ДОПОЛНИТЕЛЬНОГ

ОБОР

УДОВ

АНИЯ

(СИСТЕМЫ ЗАПУСКА/ОСТ

АНОВКИ

ДВИГ

ТЕЛЯ ПРИ ПОМОЩИ КНОПКИ)

БЛОК РЕЛЕ

КНОПКА ЗАПУСКА/

ОСТАНОВКИ ДВИГАТЕЛЯ
